Откатные ворота с тросовым приводом: принцип работы, возможности и ограничения

Откатные ворота давно стали привычным решением для частных участков, производственных территорий и въездов с ограниченным пространством. Когда нет места для распашных створок или требуется сохранить свободную зону перед проездом, откатная схема оказывается удобной и наглядной. Однако внутри этой, на первый взгляд, простой конструкции существует несколько принципиально разных подходов к перемещению полотна. Один из них — тросовый привод, о котором часто слышат, но не всегда правильно понимают, где и зачем он применяется.

Интерес к тросовому приводу обычно возникает в ситуациях, когда стандартные решения кажутся избыточными или неудобными. Это может быть длинный проезд, нестандартная планировка участка, перепад высот, необходимость убрать приводной механизм с видимого места или ограниченный доступ к электропитанию. В таких условиях идея передавать усилие через трос выглядит логичной, но требует более внимательного рассмотрения.

Суть тросового привода в откатных воротах

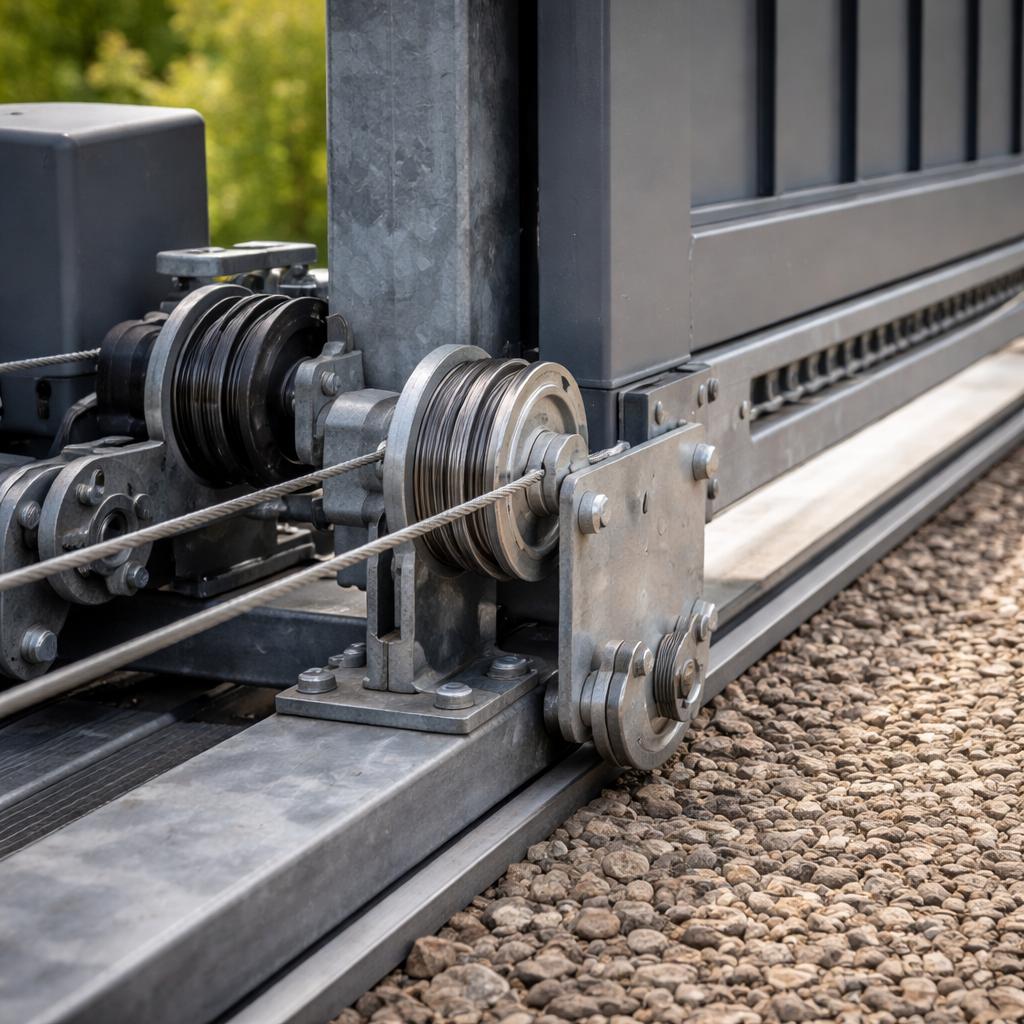

В самом общем виде тросовый привод — это способ передачи движения от источника усилия к полотну ворот не напрямую, а через гибкий элемент. Вместо жёсткой рейки или зубчатой передачи используется металлический трос, который огибает ролики и тянет створку в нужную сторону. Принцип знаком по лифтовым системам, подъемникам, шторным механизмам и различным тяговым устройствам.

В контексте откатных ворот трос выполняет роль посредника между приводом и полотном. Двигатель или ручной механизм может находиться в стороне, ниже уровня земли или в защищённом месте, а движение передаётся за счёт натяжения троса. Сама створка при этом движется по стандартной направляющей, как и в любой другой откатной системе.

Важно понимать, что трос здесь не «заменяет» всю механику ворот. Он не отменяет наличие роликовых опор, несущей балки и жёсткой рамы полотна. Его задача — передать тягу, а не удерживать вес конструкции.

Как это работает на уровне принципов

Работа тросового привода строится на чередовании натяжения и ослабления троса. Когда привод начинает движение, трос тянет створку в сторону открытия или закрытия. В обратную сторону движение происходит либо за счёт второго плеча троса, либо за счёт возвратного участка, в зависимости от схемы.

С инженерной точки зрения здесь важно равномерное распределение нагрузки. Трос всегда работает на растяжение, что для металлических канатов является естественным режимом. Однако в отличие от зубчатых передач, гибкий элемент чувствителен к длине трассы, количеству роликов, углам перегиба и состоянию натяжения.

На практике это означает, что сама идея тросового привода хорошо масштабируется по расстоянию, но требует аккуратного отношения к деталям. Чем длиннее путь троса и чем больше точек его направления, тем выше требования к согласованности всей системы.

Где тросовый привод оказывается уместным

Тросовая схема чаще всего появляется там, где стандартное размещение привода затруднено. Например, когда рядом с проездом нет удобного места для установки моторного блока или когда его необходимо скрыть от внешнего воздействия. В некоторых случаях привод размещают внутри строения, в техническом помещении или даже в подземной нише, выводя к воротам только тросовую линию.

Ещё один сценарий связан с протяжёнными воротами. При большой длине полотна жёсткая механическая передача может требовать массивных элементов, тогда как трос позволяет передавать усилие на расстояние без увеличения габаритов. Это особенно заметно на промышленных объектах или на участках с вытянутой геометрией.

Иногда тросовый привод рассматривают как компромиссное решение в условиях сложного рельефа. При перепадах высот или наличии препятствий гибкий элемент проще «обойти» вокруг них, чем выстраивать прямолинейную механику.

Последствия выбора такой схемы

На бумаге тросовый привод выглядит универсальным, но в реальности он накладывает определённые особенности на эксплуатацию ворот. Прежде всего, система становится более чувствительной к настройке. Натяжение троса должно быть стабильным, иначе движение створки теряет равномерность. При избыточном натяжении возрастает нагрузка на ролики и опоры, при недостаточном — появляется люфт и рывки.

С точки зрения пользователя это может выражаться в изменении характера хода ворот. Там, где жёсткая передача даёт чёткое и предсказуемое движение, тросовая система иногда воспринимается как более «мягкая». Для кого-то это плюс, для кого-то — признак недостаточной надёжности, хотя речь идёт скорее о различии ощущений, чем о реальной прочности.

Есть и эксплуатационные последствия. Трос — элемент изнашиваемый, даже если он выполнен из качественного материала. Со временем на него влияют влага, пыль, температурные колебания. Это не означает частых поломок, но предполагает регулярное внимание к состоянию системы в целом.

Ограничения и нюансы, о которых часто забывают

Главное ограничение тросового привода связано с его зависимостью от условий окружающей среды. В открытых уличных системах трос подвержен загрязнению и коррозии сильнее, чем закрытые зубчатые механизмы. В регионах с активными осадками или резкими перепадами температур это становится заметным фактором.

Ещё один нюанс — чувствительность к перекосам полотна. Если сама откатная конструкция собрана неидеально или со временем начинает «гулять», тросовая передача реагирует на это быстрее. Она не компенсирует ошибки геометрии, а, наоборот, подчёркивает их.

Также стоит учитывать, что тросовый привод редко бывает полностью автономным решением. Он хорошо работает как часть продуманной системы, но плохо переносит случайные изменения — например, самовольное добавление роликов, изменение траектории или вмешательство без понимания общей схемы.

Типичные заблуждения вокруг тросового привода

Одно из самых распространённых заблуждений — представление о тросовом приводе как о более простом и дешёвом варианте. На уровне идеи он действительно кажется элементарным, но качественная реализация требует не меньшей точности, чем классические решения. Экономия здесь возможна только за счёт упрощения, а это почти всегда отражается на ресурсе и стабильности работы.

Ещё одно ошибочное ожидание — универсальность. Иногда тросовый привод воспринимают как решение «на все случаи», подходящее для любых ворот. На практике он хорошо раскрывается в специфических условиях, но в стандартных ситуациях может не давать ощутимых преимуществ по сравнению с более привычными схемами.

Наконец, нередко считают, что тросовая система менее надёжна из-за гибкого элемента. Это упрощённый взгляд. Надёжность здесь определяется не формой передачи, а согласованностью всей конструкции и качеством исполнения. При грамотном проектировании тросовый привод может служить долго и предсказуемо.

В более широком контексте

Откатные ворота с тросовым приводом — это пример того, как одна и та же задача может решаться разными инженерными путями. Они не заменяют классические решения и не конкурируют с ними напрямую, а занимают свою нишу. Там, где важна гибкость компоновки, удалённое размещение привода или нестандартная геометрия, тросовая схема оказывается уместной и логичной.

Понимание принципов её работы помогает избежать завышенных ожиданий и разочарований. Это не экзотика и не временный компромисс, а осознанный выбор для конкретных условий. Именно в этом контексте тросовый привод перестаёт быть «непонятной альтернативой» и становится полноценным инструментом в арсенале решений для обустройства въезда.
