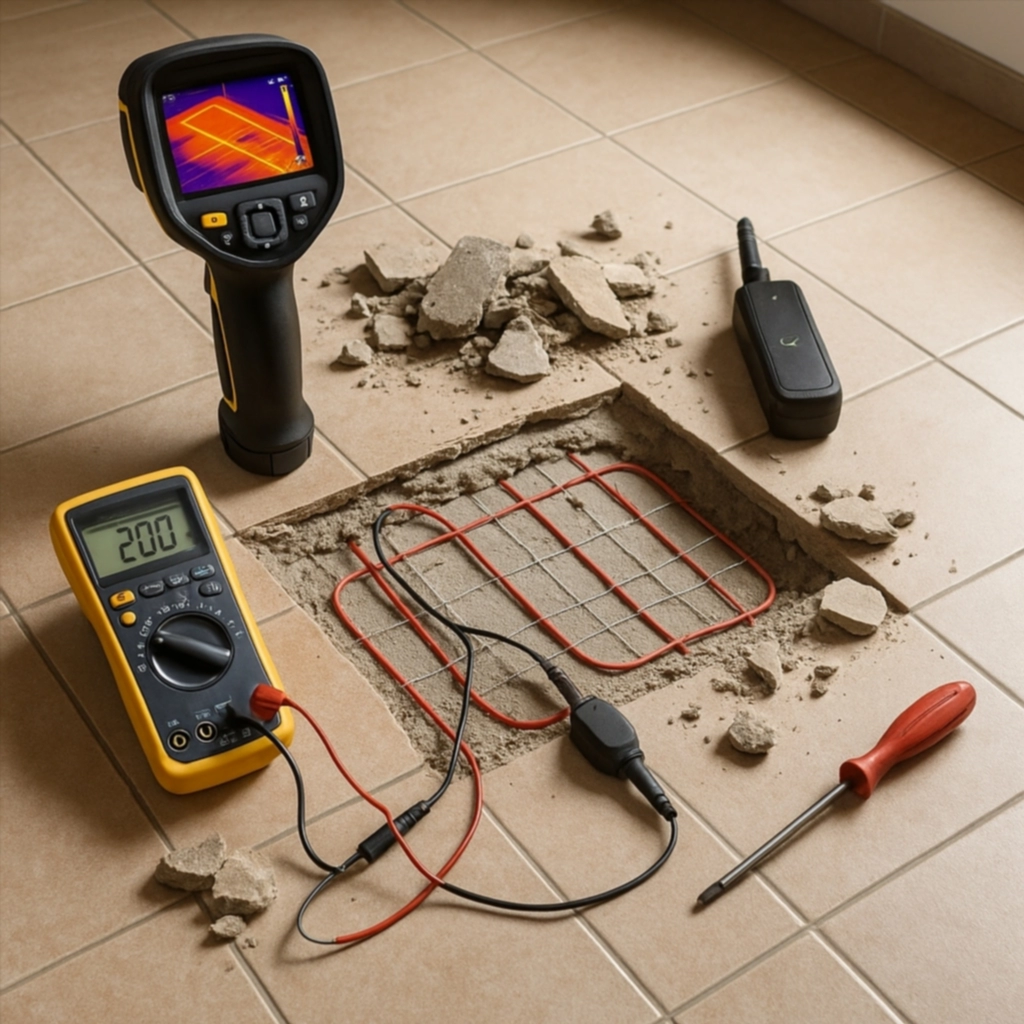

Как найти пробой теплого пола: подробное руководство для домашнего мастера
Теплый пол — это эффективная и комфортная система отопления, обеспечивающая равномерный прогрев помещения от самого основания. Но как и любая инженерная система, она не застрахована от поломок. Одна из самых неприятных неисправностей — это пробой нагревательного кабеля или матов, что приводит к полной или частичной неработоспособности системы. Особенно сложно то, что элементы теплого пола находятся под финишным покрытием — плиткой, ламинатом или стяжкой. Визуально обнаружить место повреждения невозможно, а повреждение даже одного участка кабеля нарушает работу всей системы. В данной статье подробно рассмотрим, как самостоятельно найти пробой теплого пола, какие методы и инструменты для этого используются, как избежать распространенных ошибок и что делать после обнаружения неисправности.
Причины пробоя теплого пола
Перед тем как перейти к диагностике, важно понимать, почему может возникнуть пробой. Это поможет не только устранить последствия, но и предотвратить повторную поломку.
- Нарушение технологии укладки
Чаще всего кабель повреждается еще на стадии монтажа: при затягивании стяжки, укладке плитки или при использовании инструментов, не предназначенных для работы с теплыми полами.
- Смещение мебели
Тяжелая мебель, поставленная без учета расположения нагревательных контуров, может со временем повредить кабель. Особенно это актуально для электрических матов, которые имеют меньшую защиту.
- Механическое повреждение
Например, при сверлении пола для установки сантехники, перегородок или порогов можно случайно задеть кабель.
- Заводской брак или износ
В редких случаях причиной может быть дефект кабеля или старение изоляции после длительной эксплуатации (10 лет и более).
- Перегрев или короткое замыкание
Может быть вызвано неправильным подключением, отсутствием термостата или его поломкой.
Симптомы пробоя теплого пола
- Пол не греется или греется неравномерно.
- Термостат показывает ошибку или не включается.
- Автомат защиты выбивает при включении теплого пола.
- Заметны участки пола, температура которых ощутимо ниже.
- Присутствует запах горелой изоляции (редко, но бывает при коротком замыкании).
Методы поиска пробоя теплого пола
Поиск поврежденного участка теплого пола — это инженерная задача, требующая определенных знаний и оборудования. Ниже приведены основные методы, которые можно использовать по отдельности или в комплексе.
Визуальный осмотр доступных элементов
Перед тем как подключать приборы, проверьте:
- Сам термостат и его подключение.
- Колодку распределительной коробки.
- Наличие трещин, подгоревших мест в коробке или на термостате.
Иногда проблема может быть в клеммах, а не в кабеле.
Измерение сопротивления мультиметром
Это один из самых простых способов предварительной диагностики.
Что нужно:
- Мультиметр.
- Паспортные данные на систему теплого пола (сопротивление кабеля).
Как действовать:
- Отключите питание.
- Подключите мультиметр к выводам кабеля.
- Сравните измеренное сопротивление с паспортным. Если сопротивление значительно меньше или равно нулю — вероятен пробой или короткое замыкание. Если бесконечность — обрыв.
Также можно проверить сопротивление изоляции между токоведущими жилами и экраном или заземлением (если таковое предусмотрено). Плохая изоляция — явный признак пробоя.
Поиск с помощью мегаомметра
Это более профессиональный инструмент, позволяющий точно определить состояние изоляции.
Как использовать:
- Подайте на кабель высокое напряжение (250–1000 В в зависимости от типа кабеля).
- При наличии пробоя мегаомметр покажет ток утечки.
- Оптимально использовать его в паре с термокамерой или трассоискателем.
Использование трассоискателя
Современные трассоискатели способны не только определить место пробоя, но и построить карту прохождения кабеля под стяжкой.
Как это работает:
- На один конец кабеля подается сигнал генератором.
- Приемник, перемещаемый по полу, улавливает электромагнитное поле.
- В месте обрыва или пробоя сигнал резко ослабевает или исчезает.
Это один из наиболее эффективных и точных методов поиска, особенно при глубоком залегании кабеля.
Тепловизионное обследование
Если система хоть частично функционирует, можно включить ее на короткое время и использовать тепловизор.
Что позволяет определить тепловизор:
- Неравномерность нагрева.
- Точные зоны отсутствия тепла.
- Иногда — нагрев в месте короткого замыкания.
Тепловизор особенно удобен, если покрытие — плитка или ламинат. Однако его эффективность снижается, если покрытие хорошо изолирует тепло.
Акустический или импульсный метод
Применяется при поиске точек короткого замыкания. Специальное оборудование (индикатор пробоя) генерирует сигнал, который можно «поймать» акустическим приемником. Метод эффективен, но требует специального оборудования.
Что делать после обнаружения пробоя
После точного выявления проблемного участка необходимо решить вопрос ремонта. Возможны два варианта:
Вариант 1: Ремонт кабеля
Если кабель доступен или его можно добраться до него, не повредив большую часть финишного покрытия, можно выполнить локальный ремонт.
Что потребуется:
- Ремкомплект (термоусадки, гильзы, изолента, герметик).
- Медные гильзы или клеммы.
- Строительный фен.
Этапы:
- Освободите поврежденный участок от стяжки.
- Очистите жилы от изоляции.
- Соедините их через гильзы.
- Герметизируйте соединение термоусадками.
- Залейте участок цементной смесью.
Вариант 2: Замена секции
Если повреждение обширное или кабель прорван в нескольких местах, лучше заменить секцию полностью. Это особенно актуально для нагревательных матов, где структура не предполагает пайки.
Как не допустить повторного пробоя
- Устанавливайте теплый пол только по инструкции.
- Проверяйте сопротивление кабеля до, во время и после заливки стяжки.
- Составляйте схему укладки — она поможет при последующем ремонте.
- Не используйте систему без термостата и датчика температуры.
- Избегайте механических нагрузок на зоны с теплым полом.
- Устанавливайте защитные автоматы (УЗО).
- Не сверлите и не забивайте дюбели без точного знания расположения кабеля.
Заключение
Поиск пробоя теплого пола — задача, требующая внимательности, знаний и иногда специализированного оборудования. Важно правильно диагностировать проблему, чтобы не демонтировать покрытие вслепую. В большинстве случаев с этой задачей можно справиться самостоятельно при наличии мультиметра и терпения. Однако при сложных ситуациях (многоуровневый пол, отсутствие схемы укладки) рекомендуется обратиться к профессионалам с оборудованием. Главное — соблюдать осторожность и не использовать систему при подозрении на пробой до окончания диагностики и ремонта. Своевременное выявление неисправности и грамотный подход к устранению гарантируют долгую и безопасную эксплуатацию теплого пола.
