Соединения в пневматике: чем они отличаются и почему это важно

Пневматические системы широко применяются в промышленности, строительстве, автосервисе, медицине и автоматизации. Несмотря на различия в масштабах и назначении, все они имеют общую особенность — работу со сжатым воздухом, который передаётся по трубопроводам от источника к исполнительным механизмам. Уже на раннем этапе проектирования становится понятно, что пневматический фитинг и другие элементы соединений играют не меньшую роль, чем компрессор или пневмоцилиндр, поскольку именно они обеспечивают целостность, герметичность и надёжность всей системы.

На практике большинство проблем пневмосетей связано не с оборудованием как таковым, а с ошибками в выборе или монтаже соединений. Чтобы понять, почему это происходит, важно разобраться, какие виды соединений существуют, чем они отличаются и в каких условиях применяются.

Роль соединений в пневматических системах

Соединения выполняют сразу несколько критически важных функций:

• обеспечивают герметичность пневматической линии;

• позволяют быстро монтировать и демонтировать систему;

• компенсируют вибрации и небольшие смещения;

• обеспечивают переход между элементами разного диаметра или типа.

В отличие от статичных инженерных сетей, пневматика часто работает в динамичных условиях: оборудование вибрирует, давление меняется, воздух может содержать влагу или примеси. Поэтому требования к соединениям здесь особенно высокие.

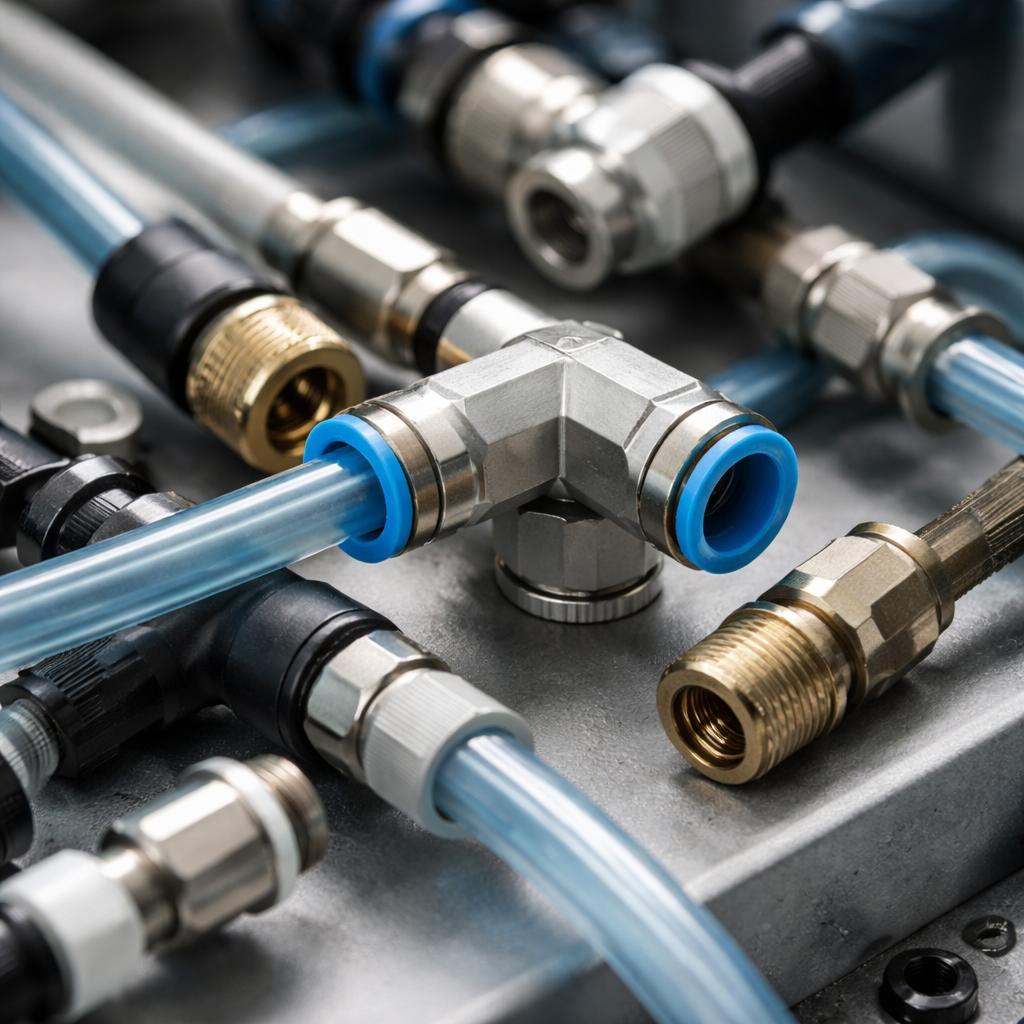

Основные типы соединений в пневматике

Резьбовые соединения

Это один из самых распространённых вариантов. Они применяются для соединения фитингов с клапанами, распределителями, цилиндрами и другой арматурой.

Особенности:

• высокая механическая прочность;

• возможность работы при повышенном давлении;

• необходимость уплотнения (лён, ФУМ-лента, анаэробные герметики).

Недостатки:

• более длительный монтаж;

• риск утечек при неправильной затяжке;

• сложность частого демонтажа.

Резьбовые соединения чаще используют в стационарных системах, где не предполагается частая перекомпоновка.

Быстроразъёмные соединения

Широко применяются там, где важна скорость монтажа и обслуживания. Они позволяют подключать и отключать трубки без использования инструмента.

Преимущества:

• быстрый и удобный монтаж;

• минимальные требования к квалификации монтажника;

• аккуратный внешний вид системы.

Ограничения:

• чувствительность к качеству трубки;

• зависимость герметичности от состояния уплотнительных колец.

Такие соединения особенно популярны в автоматизированных линиях и компактных пневмосистемах.

Цанговые соединения

Цанговый механизм фиксирует трубку за счёт зажима при вставке внутрь корпуса соединения. Это один из самых распространённых вариантов в современной пневматике.

Характерные черты:

• надёжная фиксация без повреждения трубки;

• простота замены элементов;

• устойчивость к вибрациям.

Важно учитывать точное соответствие диаметра трубки — даже небольшое отклонение может привести к утечкам.

Штуцерные соединения

Используются в местах, где требуется жёсткая посадка трубки или шланга, зачастую с дополнительным хомутом.

Применение:

• в системах с мягкими шлангами;

• при невысоком рабочем давлении;

• в вспомогательных или временных линиях.

Этот тип соединений менее удобен для обслуживания, но остаётся актуальным в простых конфигурациях.

Материалы соединительных элементов

Выбор материала напрямую влияет на срок службы и устойчивость соединения к внешним факторам.

Металл

• высокая прочность;

• устойчивость к температуре и давлению;

• подходит для промышленного применения.

Пластик и полимеры

• малый вес;

• устойчивость к коррозии;

• ограничение по давлению и температуре.

Комбинированные решения

• сочетают металлическую резьбу и пластиковый корпус;

• оптимальны для большинства универсальных задач.

Почему различия в соединениях критически важны

Ошибки при выборе соединений приводят к целому ряду проблем:

• утечка воздуха и падение давления;

• увеличение нагрузки на компрессор;

• нестабильная работа исполнительных механизмов;

• рост энергопотребления;

• ускоренный износ оборудования.

Кроме того, негерметичная пневмосистема часто становится источником шума, что особенно важно для производственных и коммерческих помещений.

Влияние соединений на эффективность системы

Даже при одинаковом оборудовании две пневмосистемы могут показывать разную эффективность. Причина часто кроется именно в соединениях:

• неправильно подобранный диаметр создаёт потери давления;

• лишние переходники увеличивают сопротивление потоку;

• некачественные уплотнения снижают общий КПД системы.

Грамотно подобранные соединения позволяют оптимизировать работу системы без замены дорогостоящего оборудования.

Типичные ошибки при работе с пневматическими соединениями

На практике чаще всего встречаются:

• использование неподходящего типа соединения;

• смешивание стандартов резьбы;

• повторное применение изношенных уплотнителей;

• чрезмерная или недостаточная затяжка;

• игнорирование рекомендаций по материалам трубок.

Большинство этих ошибок легко предотвратить на этапе проектирования или монтажа.

Заключение

Соединения в пневматике — это не второстепенные детали, а ключевые элементы, от которых зависит стабильность, безопасность и эффективность всей системы. Различия между типами соединений определяются не только конструкцией, но и условиями эксплуатации, требованиями к обслуживанию и рабочими параметрами.

Понимание этих различий позволяет избежать утечек, снизить эксплуатационные расходы и продлить срок службы оборудования. Именно поэтому грамотный выбор и правильное использование соединительных элементов — одна из основ надёжной пневматической системы.
