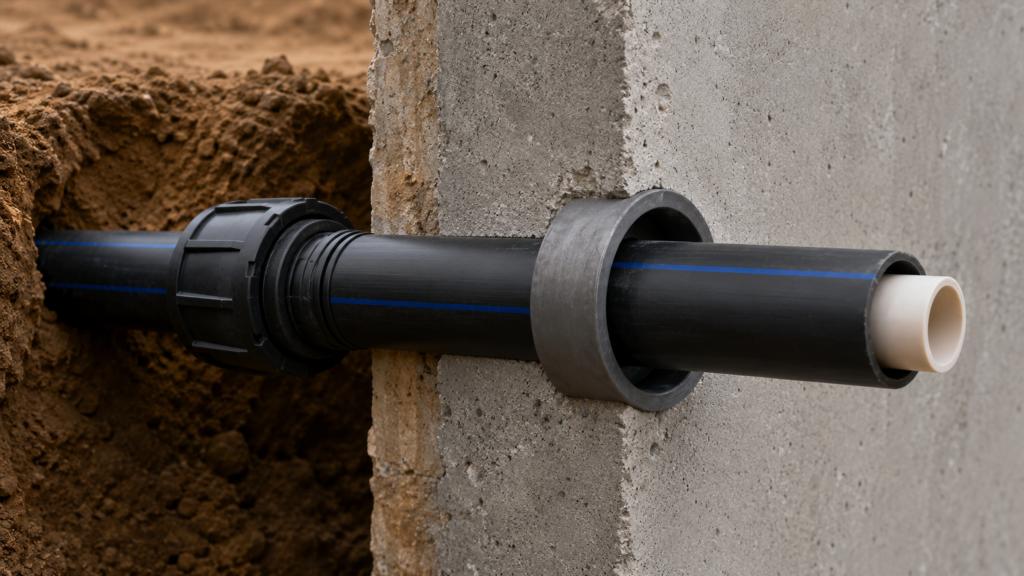

Гильза для ПНД-трубы: назначение, виды и основные области применения

ПНД-трубы широко применяются в системах водоснабжения, технических трубопроводах, вводах коммуникаций в здания и при прокладке различных инженерных сетей. Сам полиэтилен обладает высокой стойкостью к влаге и коррозии, сравнительно небольшой массой и способностью переносить определённые деформации без разрушения. При этом в отдельных узлах одной только трубы недостаточно: ей требуется защита от контакта с жёсткой конструкцией, дополнительная опора или усиление соединения. Для таких задач используют гильзы.

Под словом «гильза» могут подразумеваться разные детали. В одном случае это наружный защитный элемент, через который ПНД-труба проходит сквозь стену, фундамент, перекрытие или другую конструкцию. В другом — внутренняя вставка, поддерживающая стенку трубы в соединительном узле. Эти детали отличаются устройством и назначением, поэтому рассматривать любую гильзу как универсальное приспособление для ПНД-труб неправильно.

Что называют гильзой для ПНД-трубы

В широком смысле гильза — это дополнительный элемент, устанавливаемый в зоне, где труба нуждается в защите или поддержке. Она не заменяет сам трубопровод и обычно не выполняет его основную функцию по транспортировке воды или другой среды.

Условно такие элементы можно разделить на две крупные группы:

• защитные проходные гильзы, располагаемые вокруг трубы;
• внутренние опорные или усиливающие вставки, размещаемые внутри её конца.

У этих решений разные задачи. Наружная гильза отделяет полиэтиленовую трубу от строительной конструкции. Внутренняя помогает стенке трубы сохранять форму в определённых видах соединений.

Из-за одинакового названия при выборе деталей иногда возникает путаница. Человек ищет гильзу для трубы, но фактически ему может требоваться либо элемент для прохода через стену, либо вставка для соединения. Отличать эти ситуации важно ещё до оценки материала и конструкции изделия.

Зачем нужна защитная гильза

ПНД-труба сравнительно пластична, а бетон, кирпич, камень и другие строительные материалы являются жёсткими. Если труба проходит непосредственно через такую конструкцию, условия её работы меняются именно в месте контакта.

Защитная гильза создаёт промежуточную оболочку. Труба проходит не непосредственно через материал стены или основания, а через отдельный канал.

Такое решение может выполнять несколько функций:

• уменьшать риск механического повреждения поверхности трубы;
• отделять полиэтилен от жёстких и шероховатых краёв отверстия;
• создавать пространство для небольших взаимных перемещений;
• упрощать организацию прохода коммуникации через строительную конструкцию;
• формировать отдельный узел, в котором можно учитывать требования к защите от влаги и герметизации.

Особенно важно понимать, что гильза не является просто «кусочком трубы большего диаметра». В строительном узле имеет значение не только наличие оболочки, но и то, какие нагрузки возникают вокруг прохода, есть ли движение конструкции, воздействует ли грунтовая влага и каким образом защищено место пересечения.

Почему непосредственный контакт трубы с конструкцией бывает нежелателен

Полиэтиленовая труба и окружающая её конструкция ведут себя по-разному. Материалы отличаются жёсткостью, температурным расширением и реакцией на нагрузку.

Если труба оказывается жёстко зафиксирована непосредственно в отверстии, потенциальными проблемами становятся истирание наружной поверхности, локальное давление и передача деформаций строительной конструкции на трубопровод.

Механическое воздействие

Край бетонного или кирпичного отверстия может иметь неровности. При перемещении трубы контакт с такой поверхностью способен создавать локальное трение.

Само по себе небольшое касание не означает немедленного повреждения, однако длительная эксплуатация отличается от кратковременного монтажа. Инженерные коммуникации рассчитываются на продолжительную работу, поэтому нежелательные точки контакта стараются исключать ещё при формировании узла.

Перемещения конструкций

Фундамент, стена, грунт и трубопровод не всегда сохраняют абсолютно неизменное положение относительно друг друга. Возможны небольшие температурные и сезонные перемещения.

Если участок трубы оказался жёстко зажат, локальная нагрузка может сосредоточиться именно в зоне прохода. Гильза позволяет конструктивно отделить трубопровод от окружающего материала.

Ремонтопригодность

Проход через массивную конструкцию становится одним из наиболее неудобных мест для доступа к коммуникации. Защитная оболочка делает этот участок более обособленным и понятным с точки зрения устройства инженерного ввода.

Это не означает, что трубу всегда можно свободно заменить через существующую гильзу: такая возможность зависит от конфигурации всей трассы. Однако грамотно сформированный проход обычно предпочтительнее случайного замоноличивания трубы непосредственно в строительном материале.

Где применяют проходные гильзы

Наиболее характерная область использования — пересечение трубопроводом строительной конструкции.

Гильзы можно встретить в местах прохождения:

• через фундамент;
• через наружную или внутреннюю стену;
• через перекрытие;
• через элементы подземных сооружений;
• через отдельные ограждающие конструкции инженерных помещений.

Условия таких узлов заметно различаются. Проход через сухую внутреннюю перегородку и ввод коммуникации через подземную часть здания нельзя оценивать одинаково.

Для подземных участков дополнительно имеют значение грунтовая влага, возможность проникновения воды в помещение, состояние гидроизоляции и потенциальные перемещения грунта. Здесь гильза становится частью более сложного проходного узла, а не единственным средством защиты.

Из каких материалов делают защитные гильзы

Для создания проходной оболочки применяют разные материалы. Выбор зависит от конструкции узла и условий эксплуатации.

Полимерные гильзы

Полимер удобен тем, что не подвержен обычной коррозии и имеет сравнительно небольшую массу. Гладкая внутренняя поверхность уменьшает вероятность грубого механического контакта с ПНД-трубой.

При оценке такого решения учитывают жёсткость самой оболочки и условия, в которых она будет находиться. Не каждый пластиковый элемент одинаково подходит для контакта со строительными конструкциями или для участков, испытывающих значительные механические воздействия.

Металлические гильзы

Металл обладает высокой механической прочностью и хорошо сохраняет форму. Такие детали применяются в узлах, где оболочка должна быть достаточно жёсткой.

Недостаток связан с возможностью коррозии. Если металлическая деталь находится во влажной зоне, её состояние и защитное покрытие становятся существенными факторами долговечности.

Металлическая гильза также не должна превращаться в острый жёсткий край, который сам способен повредить полиэтиленовую трубу. Важна конструкция всего прохода, а не только материал оболочки.

Что такое внутренняя гильза

Совсем другую функцию выполняет внутренняя вставка. Она размещается в конце ПНД-трубы и предназначена для поддержки её стенок.

Полиэтилен не обладает такой же жёсткостью, как металл. При определённом способе механического обжатия трубы её стенка может деформироваться. Внутренняя вставка помогает сохранить геометрию участка, на который передаётся сжимающее усилие.

Подобные детали также называют:

• опорными втулками;
• усиливающими вставками;
• внутренними гильзами;
• поддерживающими втулками.

Название зависит от конструкции соединительной системы и принятой терминологии.

Для чего внутренняя вставка поддерживает трубу

В соединительном узле важно, чтобы труба сохраняла предусмотренную форму. Если соединительный элемент сжимает полиэтилен снаружи, внутренней стенке может потребоваться опора.

Вставка образует более жёсткое основание внутри трубы и ограничивает чрезмерное смятие.

Её основными функциями могут быть:

• поддержание круглой формы конца трубы;
• снижение риска локального сдавливания стенки;
• создание опоры в зоне механического соединения;
• повышение стабильности конкретного типа узла.

При этом наличие вставки нельзя считать универсальным требованием для любого соединения ПНД-труб. Разные фитинги работают по разным принципам. Некоторые конструкции изначально рассчитаны на соединение полиэтиленовой трубы без отдельной внутренней втулки, а в других такая деталь является частью предусмотренного устройства узла.

Почему нельзя путать внутреннюю и наружную гильзу

Несмотря на одинаковое слово, эти элементы практически противоположны по расположению.

Наружная защитная гильза окружает трубу и отделяет её от стены, основания или другой конструкции. Внутренняя вставка находится внутри трубы и поддерживает её стенки.

Их различия удобно представить так:

• проходная гильза относится прежде всего к пересечению строительных конструкций;
• внутренняя гильза относится прежде всего к определённым типам соединений;
• наружная оболочка защищает трубу от внешнего контакта;
• внутренняя вставка препятствует нежелательной деформации стенки;
• проходная гильза обычно значительно длиннее зоны непосредственного соединения;
• опорная вставка является компактной деталью соединительного узла.

Замена одного элемента другим не имеет смысла. Они решают разные технические задачи.

Что учитывать при выборе проходной гильзы

Для оценки защитной гильзы важны не только размеры. Значение имеют условия, в которых находится весь узел.

Характер окружающей конструкции

Проход через бетон отличается от прохода через лёгкую перегородку. В массивной конструкции выше значение механической защиты и характера передачи нагрузок.

Для подземной стены или фундамента также возрастает роль влагозащиты.

Возможные перемещения

Полиэтилен способен изменять размеры при изменении температуры. Строительные конструкции тоже не являются абсолютно неподвижными.

Если узел не допускает никаких относительных перемещений там, где они возможны в эксплуатации, нагрузка может концентрироваться на небольшом участке трубы.

Состояние краёв

Даже прочная гильза не должна создавать новый источник повреждения. Острые кромки, заусенцы и грубые внутренние поверхности нежелательны там, где рядом находится полимерная труба.

Влажность

Для проходов в подземной части здания гильза связана с вопросом герметичности, но сама по себе не гарантирует отсутствие протечек.

Вода способна проникать не только между трубой и гильзой, но и по границе между самой гильзой и строительной конструкцией. По этой причине защита ввода от воды оценивается как единый узел.

Герметичность прохода и роль гильзы

Одно из распространённых заблуждений заключается в том, что установка оболочки автоматически делает проход герметичным. На практике гильза лишь создаёт конструктивную основу.

В потенциально влажном месте существуют как минимум две зоны, требующие внимания:

• пространство между ПНД-трубой и внутренней поверхностью гильзы;
• граница между гильзой и стеной либо фундаментом.

Если вода может поступать под давлением или регулярно скапливаться возле конструкции, требования к проходному узлу становятся заметно выше.

Материал для обычного заполнения щели не всегда выполняет функцию полноценного гидроизоляционного уплотнения. Кроме того, чрезмерно жёсткое заполнение способно лишить проход способности компенсировать небольшие перемещения.

По этой причине подземный ввод водопровода рассматривают вместе с гидроизоляцией здания и условиями окружающего грунта.

Как оценивают внутреннюю опорную гильзу

Для внутренней вставки важны совсем другие свойства.

Она должна соответствовать тому типу трубы и соединительного элемента, для которых предусмотрена. Существенное значение имеют геометрия, совместимость материалов и принцип работы фитинга.

Нежелательна ситуация, когда внутренняя втулка выбирается только по признаку «примерно входит в трубу». Слишком свободная деталь может не обеспечивать предусмотренную поддержку, а неподходящая по форме — создавать локальные нагрузки.

При использовании готовой соединительной системы ориентируются прежде всего на конструкцию самого соединения и его совместимость с конкретным типом трубы.

Когда внутренняя вставка может не требоваться

Наличие ПНД-трубы ещё не означает обязательного применения усиливающей втулки.

Например, принцип сварных соединений отличается от работы механического обжимного узла. При сварке формируется соединение непосредственно между полиэтиленовыми элементами, поэтому отдельная внутренняя опора в обычном понимании может не выполнять той функции, ради которой её используют при механическом обжатии.

Многие современные фитинги также имеют собственную конструкцию фиксации трубы. Их устройство следует рассматривать целиком, а не пытаться автоматически добавить к любому соединению дополнительную деталь.

Избыточное количество элементов не обязательно повышает надёжность. Несовместимая вставка способна, наоборот, изменить предусмотренную геометрию соединения.

Типичные ошибки при понимании назначения гильз

Ошибки чаще связаны не с самим существованием детали, а с неправильным представлением о её функции.

Использование одного термина для разных деталей

Фраза «гильза для ПНД-трубы» недостаточна для выбора конкретного изделия. Нужно понимать, идёт ли речь о строительном проходе или о соединительной вставке.

Замоноличивание трубы без учёта её свойств

Полиэтилен воспринимает нагрузку иначе, чем бетон. Жёсткое включение трубы в массивную конструкцию может создавать нежелательную локальную фиксацию.

Рассмотрение гильзы как полноценной гидроизоляции

Оболочка формирует проход, но защита от воды зависит от устройства всех его границ.

Игнорирование совместимости внутренней вставки

Опорная втулка работает как часть соединения. Произвольная металлическая или пластиковая деталь подходящего на вид размера не становится автоматически правильной гильзой.

Выбор исключительно по диаметру

Геометрический размер важен, но не отражает всего комплекса условий. Для защитного прохода имеют значение материал конструкции, влажность и возможные перемещения, а для внутренней вставки — тип соединения и свойства трубы.

Какие требования предъявляются к хорошему проходному узлу

Надёжный проход ПНД-трубы через конструкцию должен решать несколько задач одновременно.

Труба не должна испытывать опасного контакта с острыми или грубыми краями. Конструкция не должна бесконтрольно передавать на неё локальные нагрузки. Если участок контактирует с влагой, требуется учитывать возможность проникновения воды. Сам проход должен сохранять работоспособность при ожидаемых эксплуатационных перемещениях.

Из этого следует важный принцип: качество узла нельзя оценивать только по наличию гильзы.

Необходимо рассматривать:

• состояние самой трубы;
• материал и жёсткость оболочки;
• характер окружающей конструкции;
• защиту от механического повреждения;
• состояние уплотнения;
• возможное воздействие воды;
• условия перемещения трубопровода;
• доступность участка для контроля.

Такой подход позволяет отделить назначение гильзы от задач, которые должны решаться другими элементами.

ПНД-труба и температурные изменения

Полиэтилен заметнее многих жёстких строительных материалов реагирует на изменение температуры. На длинном участке трубопровода изменение размеров может становиться существенным для поведения отдельных узлов.

Гильза не устраняет тепловое расширение материала. Её назначение может заключаться в том, чтобы не создавать жёсткую точку контакта там, где трубе требуется определённая свобода.

Особое внимание этому свойству уделяют на участках, где трубопровод переходит из одной среды в другую или проходит через неподвижную конструкцию.

Попытка максимально жёстко зафиксировать трубу во всех точках не всегда означает повышение надёжности. Для инженерных систем важнее контролируемое восприятие нагрузок.

Гильза в фундаменте и подземной части здания

Проход через фундамент относится к наиболее ответственным вариантам применения наружной гильзы. Здесь одновременно встречаются несколько факторов: массивная строительная конструкция, грунт, влага и трубопровод.

Узел должен учитывать возможное воздействие воды снаружи. Если возле стены периодически скапливается вода, простое заполнение пространства вокруг трубы не обязательно обеспечивает долговременную защиту.

Также важно состояние наружной гидроизоляции фундамента. Даже качественный проход не исправляет проблемы всей конструкции, если вода получает возможность проникать через соседние участки.

Ещё один фактор связан с перемещением грунта. Трубопровод за пределами здания находится в иной среде, чем его участок внутри помещения. Чрезмерно жёсткая точка фиксации на границе этих зон может воспринимать дополнительную нагрузку.

Именно поэтому ввод коммуникации рассматривается как инженерный узел, а гильза — как один из его элементов.

Когда состояние гильзы заслуживает внимания

У уже существующего трубопровода полезно обращать внимание не только на течь, но и на внешние признаки неблагоприятной работы прохода.

Поводом для более внимательной оценки могут быть:

• заметное смещение трубы относительно прохода;
• постоянная влажность вокруг ввода;
• разрушение или выпадение материала заполнения;
• контакт трубы с острым краем;
• выраженная деформация полиэтилена в зоне прохода;
• следы повреждения внешней поверхности;
• коррозия металлической оболочки;
• трещины вокруг прохода в строительной конструкции.

Один такой признак ещё не определяет причину проблемы. Например, влага возле трубы может поступать как по самому проходу, так и из совершенно другого участка стены. Однако локальные изменения показывают, что узел стоит оценивать целиком.

Чем гильза отличается от футляра

В инженерной терминологии можно встретить ещё одно понятие — футляр. По функции он близок к наружной защитной оболочке, но нередко так называют более протяжённый элемент, внутри которого проходит основной трубопровод.

Футляры применяются там, где коммуникации требуется дополнительная механическая защита на определённом участке. Гильза чаще ассоциируется с локальным проходом через конкретную конструкцию.

Граница между терминами в бытовой речи не всегда строгая. При выборе изделия важнее смотреть на назначение детали и устройство узла, а не только на название в описании.

Что важно помнить о гильзах для ПНД-труб

Гильза не является единственной конкретной деталью с универсальной функцией. Под этим названием встречаются как наружные защитные оболочки, так и внутренние опорные вставки.

Защитная проходная гильза нужна прежде всего для отделения полиэтиленовой трубы от жёсткой строительной конструкции, снижения риска механического повреждения и создания организованного проходного узла. При расположении в подземной части здания она рассматривается вместе с вопросами гидроизоляции и возможных перемещений.

Внутренняя гильза выполняет другую задачу: поддерживает стенку трубы в тех соединениях, где на полиэтилен действует механическое обжатие и конструкцией предусмотрена дополнительная опора. Такая вставка должна соответствовать конкретному принципу соединения и не является обязательным дополнением к любой ПНД-трубе.

При оценке гильзы полезнее исходить не из самого названия детали, а из задачи, которую она должна решить. Для прохода через фундамент важны защита трубы, движение конструкции и герметичность узла. Для соединения — совместимость элементов и устойчивость стенки к деформации. Именно различие этих функций позволяет правильно понимать роль гильзы в трубопроводной системе и не ожидать от одной небольшой детали решения всех задач инженерного узла.
