Как выбрать кабель от столба до дома: что влияет на надежность и безопасность ввода

Подключение частного дома к внешней электрической линии кажется простой задачей только до тех пор, пока не приходится учитывать реальные условия эксплуатации. Участок между опорой электросети и домом работает иначе, чем проводка внутри помещений: на него воздействуют осадки, перепады температуры, солнечный свет, ветер, грунт, механические нагрузки и другие внешние факторы.

Поэтому вопрос о том, какой кабель от столба до дома подходит в конкретной ситуации, нельзя сводить к названию одного типа проводника. Важны способ прокладки, материал жил, предполагаемая электрическая нагрузка, длина линии, условия окружающей среды, особенности точки ввода и совместимость с остальной частью системы электроснабжения.

Почему ввод электричества в дом требует отдельного подхода

Внутренняя электропроводка находится в относительно стабильных условиях. Даже скрытые линии в стенах обычно не испытывают прямого воздействия дождя, снега, ветра или солнечного излучения. Участок от опоры до здания, напротив, может находиться на открытом воздухе либо в грунте.

Из-за этого к линии предъявляется сразу несколько требований. Она должна сохранять электрические свойства, выдерживать условия окружающей среды и не создавать повышенной опасности при повреждении.

При оценке ввода учитывают:

• способ прокладки между опорой и зданием;
• материал токопроводящих жил;
• предполагаемую нагрузку дома;
• протяженность линии;
• устойчивость изоляции к внешним воздействиям;
• механические нагрузки;
• особенности соединений;
• способ дальнейшего ввода линии внутрь здания;
• применяемые защитные устройства.

Рассматривать только сечение жил или материал кабеля недостаточно. Надежность складывается из характеристик всей линии.

Воздушный или подземный ввод

Один из основных факторов выбора — расположение линии между опорой и домом.

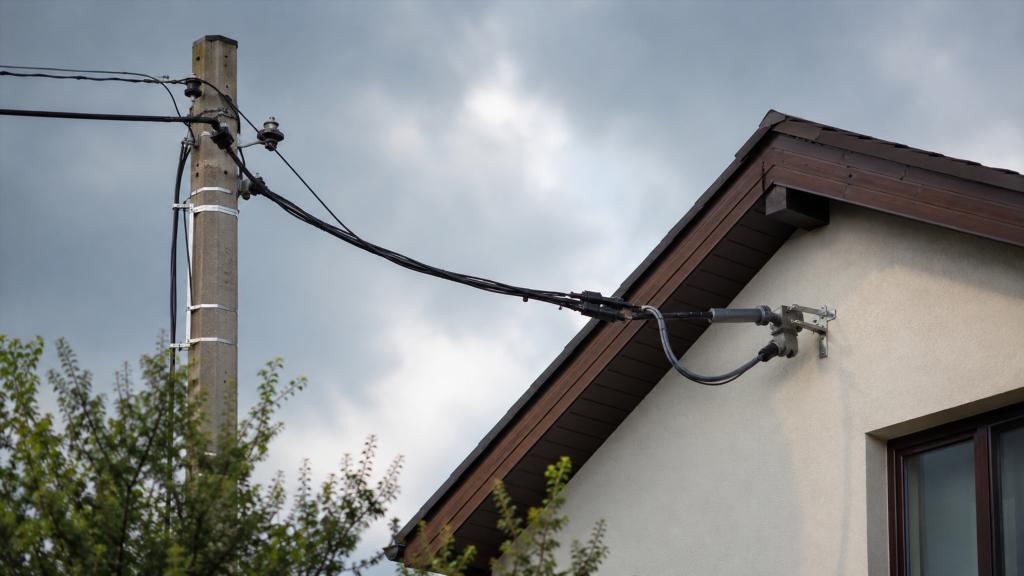

Воздушная линия

При воздушном способе проводник проходит над участком. Такой вариант хорошо доступен для осмотра, а состояние линии можно оценить без земляных работ.

Одновременно открытая линия постоянно подвергается воздействию окружающей среды. На нее влияют:

• ветер;
• снег и наледь;
• ультрафиолетовое излучение;
• перепады температуры;
• движение ветвей деревьев;
• механическое натяжение.

Проводник, который предназначен только для защищенной прокладки внутри помещений, может оказаться неподходящим для подобных условий.

Для воздушного участка имеет значение не только электрическая, но и механическая прочность линии. Провисание, натяжение и нагрузки от ветра нельзя рассматривать отдельно от свойств самого проводника.

Подземная линия

Подземный ввод менее заметен и не подвергается ветровым нагрузкам, но условия работы у него тоже тяжелые.

На проложенную в грунте линию могут воздействовать:

• влага;
• давление грунта;
• сезонные перемещения почвы;
• случайные механические повреждения;
• корни растений;
• работы на участке.

Повреждение подземной линии обычно сложнее обнаружить и устранить. Поэтому большое значение получают защитные свойства оболочки и общая стойкость конструкции к внешним воздействиям.

Сам факт размещения кабеля в земле не делает линию защищенной автоматически. Нужно учитывать, рассчитана ли конструкция на подобные условия эксплуатации.

Материал жил: медь и алюминий

Токопроводящие жилы могут быть изготовлены из разных материалов. В бытовых системах чаще сравнивают медь и алюминий.

Медные проводники отличаются хорошей электрической проводимостью и удобством работы в соединениях. Медь обладает высокой механической стойкостью при сравнительно небольшом сечении жил.

Алюминий легче и широко применяется в линиях электроснабжения. При этом он имеет другие механические и электрические свойства, которые необходимо учитывать при соединениях и переходах между участками сети.

Особенно важен переход с одного материала на другой. Прямое соединение разнородных металлов без подходящего способа сопряжения может привести к ухудшению контакта. Контактное сопротивление способно увеличиваться, соединение — нагреваться, а надежность линии — снижаться.

Поэтому материал жил оценивают не изолированно, а вместе со всей системой:

• внешней линией;
• вводным участком;
• соединительными элементами;
• распределительным оборудованием;
• внутренней проводкой.

От чего зависит сечение кабеля

Одна из самых распространенных ошибок — считать, что существует одно универсальное сечение кабеля, подходящее для любого частного дома.

Выбор связан с электрическими условиями конкретного объекта. Значение имеют предполагаемая мощность, длина участка, материал жил, способ прокладки и характеристики защитной аппаратуры.

Электрическая нагрузка

Современный частный дом может содержать множество мощных потребителей: отопительное оборудование, водонагреватели, насосы, электрические плиты, кондиционеры, мастерскую, хозяйственные постройки.

Даже если все приборы не работают одновременно, нагрузку нельзя оценивать по одному случайно выбранному устройству.

Слишком малое сечение проводника увеличивает электрическое сопротивление линии. При значительном токе это сопровождается дополнительным нагревом и потерями энергии.

Избыточное увеличение сечения тоже не является универсальным решением. Оно повышает стоимость линии, усложняет некоторые соединения и не устраняет ошибки в остальных элементах системы.

Длина линии

Чем длиннее участок между источником питания и домом, тем заметнее электрические потери.

Длина особенно важна для объектов, где дом расположен далеко от точки подключения. Проводник, который подходит для короткого участка, не обязательно будет столь же эффективен на значительно большей дистанции.

Расчет линии должен учитывать не только допустимую токовую нагрузку, но и работу системы в целом.

Почему наружная изоляция имеет большое значение

Кабель состоит не только из металлических жил. Изоляция и внешняя оболочка напрямую влияют на срок и безопасность эксплуатации.

На открытом воздухе материал оболочки может подвергаться длительному воздействию солнечных лучей. Некоторые полимеры со временем теряют эластичность, становятся хрупкими и покрываются трещинами.

Для наружной линии опасны также температурные циклы. Материал регулярно нагревается и охлаждается, а зимой может подвергаться воздействию мороза.

Для подземной прокладки важны другие свойства: устойчивость к длительному контакту с влажной средой и способность сохранять механическую целостность.

Поэтому фраза «кабель подходит по сечению» еще не означает, что он подходит для участка от опоры до дома.

Кабель и провод — не одно и то же

В бытовой речи словом «кабель» часто называют практически любой электрический проводник. С технической точки зрения конструкции различаются.

Некоторые проводники специально разработаны для воздушных линий и способны воспринимать механические нагрузки. Другие предназначены для стационарной прокладки в защищенных условиях. Кабель может иметь несколько изолированных жил, общую оболочку и дополнительные защитные элементы.

Различия между конструкциями влияют на:

• допустимые условия применения;
• механическую устойчивость;
• устойчивость к влаге;
• способность работать на открытом воздухе;
• способ монтажа;
• требования к соединениям.

Ориентироваться только на внешний вид или количество жил нельзя.

Что происходит в точке перехода к дому

Даже правильно выбранная наружная линия может потерять надежность в месте перехода к зданию.

В этой зоне встречаются разные условия эксплуатации: наружная среда сменяется внутренней, проводник фиксируется на конструкции дома, может меняться тип линии или материал жил.

Особого внимания требуют соединения. Именно контактные участки нередко становятся местом повышенного сопротивления и нагрева.

При оценке точки ввода учитывают:

• механическую фиксацию линии;
• защиту от влаги;
• отсутствие опасного натяжения;
• совместимость соединительных элементов;
• состояние изоляции;
• дальнейшее подключение к распределительному оборудованию.

Соединение должно оставаться стабильным при сезонных изменениях температуры и других внешних воздействиях.

Почему нельзя выбирать ввод только по мощности одного прибора

Иногда линию пытаются подобрать, ориентируясь на наиболее мощный электроприбор. Такой подход не отражает реальную работу домашней сети.

В доме одновременно могут использоваться освещение, холодильник, насосное оборудование, бытовая техника и другие потребители. Кроме того, состав оборудования со временем меняется.

Если ввод изначально рассчитан без учета общей структуры электроснабжения, позже могут возникнуть ограничения. Например, установка дополнительного оборудования окажется невозможной без пересмотра вводной линии.

Разумнее рассматривать дом как единую электрическую систему, а не как набор независимых приборов.

Роль защитной аппаратуры

Кабель нельзя рассматривать отдельно от защитных устройств.

Защитная аппаратура должна реагировать на ненормальные режимы работы сети. Ее характеристики связаны с возможностями проводника и условиями конкретной линии.

Опасна ситуация, когда защитное устройство допускает нагрузку, которую сам проводник длительно переносить не должен. В таком случае кабель может нагреваться раньше, чем система отключит питание.

Обратная проблема — несогласованная защита, из-за которой линия отключается даже при нормальной эксплуатации оборудования.

Согласование вводного кабеля и защитных устройств относится к проектированию всей электрической системы дома.

Типичные ошибки при выборе линии от столба до дома

Ошибки часто появляются не из-за отсутствия подходящих материалов, а из-за оценки только одного параметра.

К распространенным проблемам относятся:

• выбор исключительно по сечению жил;
• применение проводника без учета наружных условий;
• игнорирование длины линии;
• неправильная оценка предполагаемой нагрузки;
• отсутствие учета механических воздействий;
• несовместимые соединения разных металлов;
• случайная замена одного типа проводника другим;
• недостаточное внимание к точке ввода;
• несогласованность кабеля и защитной аппаратуры.

Некоторые дефекты проявляются не сразу. Линия может работать некоторое время, а затем контакт начинает нагреваться, оболочка стареет или возникают проблемы при росте нагрузки.

Что важнее: марка кабеля или условия его применения

Название конкретного типа проводника само по себе мало говорит о правильности решения.

Один и тот же кабель может нормально работать в подходящих условиях и быть неудачным выбором при другой прокладке.

При оценке важнее установить:

Где будет находиться линия

Открытый воздух и грунт предъявляют разные требования к конструкции.

Какие нагрузки она будет испытывать

Речь идет не только об электрическом токе. Механические воздействия тоже имеют большое значение.

Какие условия ожидаются на объекте

Температура, влажность, солнечное излучение, наличие деревьев и особенности участка способны влиять на долговечность.

Как линия соединяется с остальной системой

Наружный ввод должен быть совместим с распределительным оборудованием и внутренней проводкой.

Когда воздушный вариант может быть удобнее

Воздушная линия хорошо контролируется визуально. При повреждении обычно проще определить проблемное место.

Она может оказаться практичной там, где прокладка в грунте осложнена рельефом, благоустройством территории или большим количеством подземных коммуникаций.

Однако открытое расположение делает линию более заметной и подверженной атмосферным воздействиям.

При наличии деревьев необходимо учитывать риск контакта с ветвями и их движение при сильном ветре.

Когда рассматривают подземный ввод

Подземную линию часто выбирают из эстетических соображений или когда хочется убрать провода из пространства над участком.

У такого варианта есть преимущества:

• линия не мешает визуальному восприятию участка;
• отсутствует воздействие ветра;
• исключается провисание над территорией;
• уменьшается риск контакта с ветвями.

При этом доступ к кабелю затрудняется. Любые земляные работы рядом с трассой требуют осторожности, а повреждение может долго оставаться незаметным.

Выбор между воздушным и подземным способом нельзя делать только по внешнему виду.

Почему запас не решает все проблемы

Распространено мнение, что достаточно взять проводник «потолще», и большинство вопросов исчезнет.

Увеличенное сечение действительно снижает сопротивление, но не защищает от неподходящей оболочки, неправильных соединений, механических повреждений и ошибок в организации ввода.

Надежность линии определяется сочетанием факторов. Она может оказаться неудовлетворительной даже при большом сечении, если кабель не предназначен для выбранных условий.

Что стоит уточнить перед выбором вводной линии

До принятия решения полезно собрать исходные данные об объекте. Они позволяют обсуждать вариант со специалистом предметно, без попытки подобрать кабель только по одному признаку.

Имеет смысл уточнить:

• каким способом предполагается провести линию;
• какая мощность предусмотрена для объекта;
• насколько далеко дом расположен от точки подключения;
• какие крупные потребители будут использоваться;
• из какого материала выполнены разные участки электросети;
• какие условия ожидаются на улице или в грунте;
• где находится точка ввода в здание;
• какое распределительное и защитное оборудование применяется.

Эти сведения позволяют оценивать линию как часть общей системы электроснабжения.

Признаки, что существующий ввод требует внимания

Даже давно работающая линия не гарантирует отсутствия проблем. Электрические соединения и материалы стареют, а нагрузка дома со временем может увеличиваться.

Насторожить должны:

• заметное повреждение изоляции;
• трещины наружной оболочки;
• следы перегрева;
• изменение цвета соединений;
• периодическое отключение питания под нагрузкой;
• необычный запах возле распределительного оборудования;
• заметное провисание воздушной линии;
• повреждения после строительных или земляных работ.

Подобные признаки требуют профессиональной проверки. Попытка самостоятельно разбирать ввод под напряжением связана с риском поражения электрическим током и повреждения оборудования.

Как оценивать выбор кабеля без универсальных рецептов

Правильный подход начинается не с поиска единственного названия кабеля, а с определения условий работы линии.

Для воздушного участка основное значение получают атмосферная и механическая стойкость. Для подземного — свойства оболочки и устойчивость к условиям грунта. В обоих случаях учитывают электрическую нагрузку, длину линии, материал жил и совместимость с защитными устройствами.

Нельзя отделять ввод от внутренней электросети. Кабель между опорой и домом является частью единой цепи, в которой важны характеристики каждого участка и качество соединений.

Надежный ввод — это не просто проводник достаточного сечения. Это согласованная система, где конструкция линии соответствует способу прокладки, электрическим условиям и особенностям объекта. Такой подход помогает избежать перегрева, преждевременного старения изоляции, проблем в соединениях и необходимости переделывать электроснабжение после увеличения нагрузки дома.
