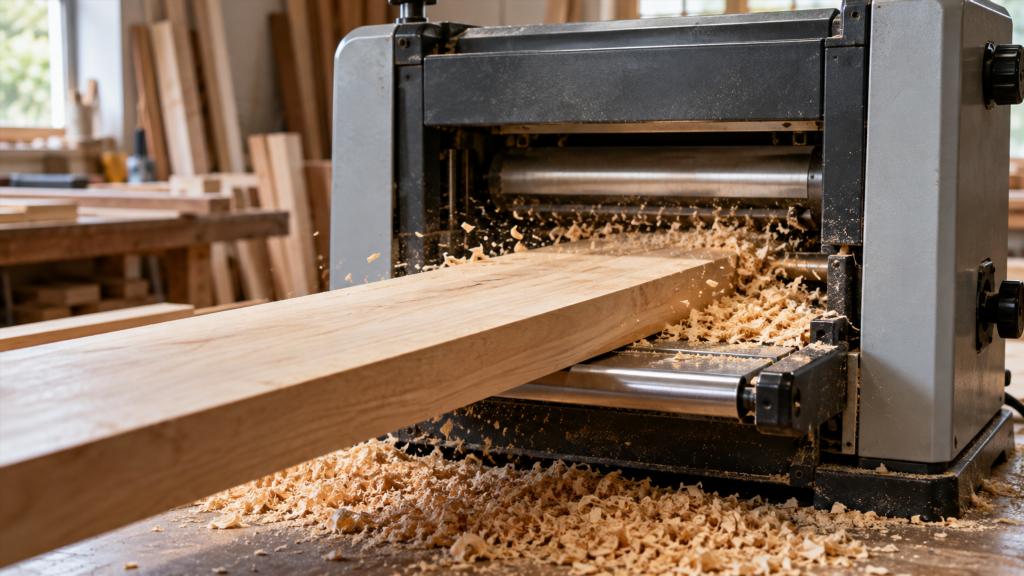

Как работает рейсмусовый станок по дереву: принцип обработки и устройство

Рейсмусовый станок используют для строгания деревянных заготовок по толщине. Его основная задача — снять слой древесины с одной стороны детали так, чтобы противоположные пласти стали параллельными, а сама заготовка получила заданную толщину. На таком станке обрабатывают доски, бруски, мебельные щиты и другие детали, которым требуется одинаковый размер по всей длине.

Главное отличие рейсмуса от обычного ручного строгания заключается в способе формирования геометрии детали. Заготовка проходит через станок по столу, прижимается и автоматически перемещается под вращающимся ножевым валом. Расстояние между столом и режущей частью определяет конечную толщину древесины после прохода.

При этом рейсмус не исправляет любую геометрию заготовки автоматически. Его работа основана на уже существующей опорной поверхности. Если нижняя пласть доски сильно искривлена, станок может частично повторить этот изгиб. Именно поэтому важно понимать не только устройство рейсмуса, но и сам принцип, по которому он обрабатывает древесину.

Что происходит с доской внутри рейсмусового станка

Во время работы заготовку укладывают одной пластью на рабочий стол. Подающие ролики захватывают древесину и перемещают ее через станок. Над заготовкой с высокой скоростью вращается ножевой вал. Ножи снимают выступающий слой древесины, после чего деталь выходит с уменьшенной толщиной.

В упрощенном виде процесс выглядит так:

• доска опирается нижней стороной на стол;
• подающий ролик захватывает ее и тянет вперед;
• прижимные элементы стабилизируют положение;
• вращающийся ножевой вал срезает верхний слой древесины;
• выходной ролик продолжает перемещать уже обработанную деталь;
• толщина на выходе определяется выставленным расстоянием между столом и режущим узлом.

Ключевой момент заключается в том, что нижняя поверхность служит базой. Ножевой вал работает относительно этой базы, поэтому верхняя пласть после обработки становится параллельной нижней.

Если нужно получить, например, несколько одинаковых по толщине досок, их последовательно пропускают через рейсмус при одной и той же настройке. При нормальной геометрии заготовок разброс размеров получается значительно меньше, чем при ручном строгании.

Основные узлы рейсмусового станка

Конструкция разных станков может отличаться, однако общий принцип остается практически одинаковым. Для понимания работы достаточно рассмотреть несколько основных элементов.

Рабочий стол

На стол опирается заготовка во время прохождения через станок. Его плоскость задает базовое положение детали.

Чем стабильнее и жестче стол, тем легче получить равномерную толщину по длине. У компактных моделей рабочая поверхность часто относительно короткая, поэтому длинная доска заметно выступает за пределы корпуса. Для такой древесины особенно важно не допускать сильного провисания концов.

Поверхность стола должна позволять детали свободно перемещаться. Загрязнения, налипшая смола или повреждения могут увеличивать сопротивление подаче.

Ножевой вал

Ножевой вал — основной режущий элемент рейсмуса. Он вращается поперек направления движения доски и снимает древесину с ее верхней стороны.

На валу могут использоваться различные режущие элементы. В распространенной конструкции стоят прямые ножи, расположенные вдоль вала. Существуют и варианты с большим количеством небольших режущих пластин, размещенных по окружности.

При вращении режущая кромка последовательно входит в древесину и отделяет тонкую стружку. Поскольку вал вращается значительно быстрее, чем движется сама заготовка, на одном участке поверхности происходит множество последовательных резов.

Именно сочетание скорости вращения ножевого вала и скорости подачи влияет на характер получаемой поверхности.

Подающие ролики

Заготовку обычно не приходится вручную проталкивать через весь станок. После входа в рабочую зону ее подхватывают ролики.

Один ролик расположен перед ножевым валом и обеспечивает подачу. Другой находится после режущего узла и помогает вывести обработанную деталь из станка.

Ролики выполняют сразу несколько функций:

• перемещают древесину с относительно постоянной скоростью;
• удерживают ее в рабочей зоне;
• уменьшают вероятность самопроизвольного смещения;
• помогают сохранять контакт заготовки со столом.

Поверхность роликов должна обеспечивать надежный захват, но при этом не повреждать древесину сильнее необходимого.

Прижимные элементы

Во время резания ножевой вал воздействует на заготовку не только в направлении съема материала. Возникают силы, способные изменить ее положение. Для стабилизации детали применяются прижимные узлы.

Они удерживают древесину ближе к рабочему столу и помогают сохранить заданную траекторию движения.

Работа роликов, прижимов и ножевого вала должна быть согласованной. Если какой-либо элемент установлен неправильно или изношен, качество строгания может ухудшаться даже при острых ножах.

Как рейсмус формирует заданную толщину

Толщина детали определяется расстоянием между рабочей поверхностью стола и режущей зоной ножевого вала.

Представим доску толщиной 32 мм. Если станок настроен так, что после прохода между столом и уровнем резания остается 31 мм, верхняя часть древесины будет снята приблизительно на один миллиметр.

После следующего изменения положения режущего узла или стола можно уменьшить размер еще сильнее.

В зависимости от конструкции регулироваться может положение стола либо верхней части станка с ножевым валом и механизмом подачи. Для пользователя принцип от этого не меняется: регулируется рабочий просвет, через который проходит заготовка.

Рейсмус не измеряет каждую точку доски отдельно. Он механически задает расстояние между базовой плоскостью и режущей частью. Все, что выступает выше установленного уровня, снимается ножами.

Именно поэтому после нескольких проходов толщина детали постепенно приближается к заданной величине.

Почему нижняя поверхность доски так важна

Распространенное заблуждение связано с тем, что рейсмус воспринимают как станок, способный сделать любую кривую доску идеально прямой.

Это не совсем так.

Рабочий стол поддерживает нижнюю пласть заготовки. Если эта сторона ровная, верхняя после строгания получается параллельной ей. Если же нижняя поверхность имеет выраженный продольный изгиб, доска может перемещаться через станок в искривленном состоянии.

Прижимные ролики иногда временно прижимают такую заготовку к столу. Пока доска находится внутри станка, она частично выпрямляется. После выхода древесина освобождается от давления и может снова принять исходную форму.

В результате толщина будет достаточно равномерной, но сама деталь останется выгнутой.

Что означает базовая пласть

Базовой называют поверхность, относительно которой формируется другая сторона детали.

Для качественного рейсмусования желательно, чтобы опорная пласть была достаточно ровной и устойчиво лежала на столе. Если она качается, имеет сильный винт или заметную кривизну, геометрия после обработки может оказаться далекой от ожидаемой.

По этой причине в традиционной обработке древесины рейсмус часто используют после выравнивания одной пласти на другом оборудовании.

Чем рейсмус отличается от фуговального станка

Фуговальный и рейсмусовый станки нередко путают, поскольку оба предназначены для строгания древесины. Однако геометрические задачи у них разные.

Фуговальный станок прежде всего формирует ровную базовую поверхность. Он позволяет убрать часть кривизны пласти или кромки и получить плоскость, относительно которой можно выполнять дальнейшую обработку.

Рейсмус работает иначе. Он ориентируется на нижнюю поверхность, лежащую на столе, и делает противоположную пласть параллельной ей.

Условно различие можно представить так:

• фугование отвечает за получение ровной базы;
• рейсмусование отвечает за получение нужной толщины и параллельности пластей.

Если доска уже имеет одну ровную сторону, рейсмус позволяет достаточно быстро обработать противоположную и привести несколько заготовок к одному размеру.

Если же обе стороны сильно искривлены, одной только обработки в рейсмусе может быть недостаточно для получения правильной геометрии.

Почему за один проход снимают только часть древесины

Ножевой вал способен срезать определенный слой материала, однако слишком глубокое строгание увеличивает нагрузку на все рабочие узлы.

При большом съеме возрастает сопротивление древесины. Электродвигателю сложнее поддерживать обороты, роликам приходится сильнее перемещать заготовку, а режущие кромки получают повышенную нагрузку.

Кроме того, глубокий рез увеличивает вероятность дефектов поверхности.

На поведение станка влияют:

• ширина доски;
• порода древесины;
• влажность материала;
• состояние ножей;
• направление волокон;
• мощность оборудования;
• скорость подачи.

Узкий сухой брусок и широкая плотная доска создают совершенно разную нагрузку, даже если номинальная глубина строгания одинакова.

Поэтому обработку до конечной толщины нередко выполняют несколькими проходами, постепенно уменьшая размер детали.

Как ножи режут древесные волокна

Древесина представляет собой волокнистый материал. Ее структура неоднородна: направление волокон может меняться, рядом с сучками оно часто отклоняется, а плотность ранней и поздней древесины различается.

Ножевой вал режет поверхность поперек движения заготовки. Когда кромка входит в древесину благоприятно относительно направления волокон, поверхность получается сравнительно чистой.

Если нож начинает поднимать волокна навстречу их естественному направлению, часть древесины может не аккуратно срезаться, а вырываться.

Так возникают:

• небольшие углубления;
• шероховатые участки;
• сколы рядом с сучками;
• локальные вырывы волокон.

Этот эффект особенно заметен на древесине со сложной текстурой.

Качество поверхности нельзя оценивать только по толщине получившейся детали. Рейсмус может выдерживать размер достаточно точно, но оставлять заметные следы строгания, если режущие кромки затупились или структура древесины сложна для обработки.

Откуда появляются полосы и волны после рейсмуса

После прохождения через станок на древесине иногда видны поперечные следы. В небольшой степени это связано с самим принципом резания.

Ножевой вал не снимает древесину непрерывной неподвижной плоскостью. Каждая режущая кромка проходит по поверхности по определенной дуге. Последовательные резы оставляют микроскопический повторяющийся рисунок.

При правильно работающем станке эти следы обычно неглубокие и достаточно равномерные.

Выраженные волны могут появляться из-за сочетания нескольких причин:

• затупленных или поврежденных ножей;
• неравномерной подачи;
• вибрации;
• слишком большой нагрузки;
• загрязнения рабочего стола;
• неправильного положения режущих элементов.

Если на одном ноже имеется небольшой скол, на всей длине обработанной детали может появляться характерная продольная линия. Она возникает каждый раз, когда поврежденный участок ножа проходит над одной и той же зоной доски.

Что такое ступенька на начале или конце доски

Один из характерных дефектов рейсмусования — участок возле торца, где ножи сняли немного больше древесины. Его часто называют ступенькой или зарезом.

Причина связана с тем, как заготовка удерживается роликами в разные моменты прохождения.

Когда большая часть доски уже находится на столе и одновременно контактирует с несколькими элементами механизма подачи, ее положение достаточно устойчиво. На входе и выходе условия меняются.

Возле начала прохода часть доски еще находится снаружи станка. Возле конца значительная часть уже вышла. Если длинный свободный конец немного опускается, противоположная сторона заготовки может слегка приподняться в рабочей зоне.

Даже небольшого изменения положения достаточно, чтобы ножевой вал снял больше материала возле торца.

Конструкция станка, длина стола, масса детали и стабильность ее положения заметно влияют на выраженность такого дефекта.

Как скорость подачи влияет на поверхность

Заготовка движется под ножевым валом с определенной скоростью. Одновременно вал совершает большое количество оборотов.

Если доска проходит медленнее, на одинаковую длину поверхности приходится больше режущих воздействий. При прочих равных следы от ножей располагаются плотнее.

При более быстрой подаче расстояние между последовательными резами увеличивается.

Однако нельзя рассматривать скорость подачи отдельно от других параметров. На итоговую поверхность также влияют число режущих кромок, обороты ножевого вала, глубина строгания и свойства древесины.

На некоторых станках скорость подачи фиксирована, на других предусмотрено несколько режимов.

Почему рейсмус не всегда делает доску идеально прямой

Равномерная толщина и прямолинейность — не одно и то же.

Представим доску, выгнутую плавной дугой. Ее толщина по всей длине может быть практически одинаковой. Если пропустить такую деталь через рейсмус, она будет опираться на стол своей нижней поверхностью и двигаться через станок с сохранением части изгиба.

Верхняя сторона после обработки станет параллельнее нижней, но изгиб может остаться.

Похожая ситуация возникает с винтом, когда углы доски находятся в разных плоскостях. Давление роликов способно временно изменить положение детали, однако после выхода напряженная древесина возвращается к своей форме.

Рейсмус хорошо решает задачу калибрования толщины, но его нельзя считать универсальным средством исправления всех искривлений.

Какие заготовки обрабатывать проще

Наиболее предсказуемо рейсмус работает с древесиной, которая имеет стабильную опорную поверхность и размеры, соответствующие возможностям оборудования.

Сложности чаще возникают с:

• сильно изогнутыми досками;
• деталями с выраженным винтом;
• очень короткими заготовками;
• сильно сучковатой древесиной;
• материалом с переменным направлением волокон;
• досками, ширина которых приближается к пределу станка;
• древесиной с нестабильной влажностью.

Короткая деталь может недостаточно надежно взаимодействовать с роликами и прижимными элементами. Слишком широкая создает высокую нагрузку на ножевой вал. Неровная заготовка хуже базируется на столе.

Для каждого станка существуют ограничения по ширине, допустимой толщине и минимальной длине деталей. Они связаны не только с размерами корпуса, но и с расположением роликов и режущего узла.

Почему состояние ножей имеет такое большое значение

Режущие кромки постоянно контактируют с плотным волокнистым материалом и постепенно теряют остроту.

Острый нож легче отделяет стружку. По мере затупления возрастает усилие резания, древесные волокна начинают сильнее деформироваться перед срезом, а поверхность становится грубее.

Признаками ухудшения работы режущих элементов могут быть:

• увеличение количества вырывов;
• заметная шероховатость;
• повышенная нагрузка на станок;
• ухудшение качества поверхности при прежних режимах;
• появление устойчивых полос при локальном повреждении кромки.

На результат также влияет взаимное положение ножей. В конструкциях с длинными прямыми ножами режущие кромки должны работать согласованно. Заметная разница в их положении способна изменить характер строгания.

Зачем нужна система удаления стружки

При рейсмусовании образуется большой объем отходов. Даже небольшой слой, снятый с широкой доски по всей длине, превращается в значительное количество стружки.

Если отходы плохо удаляются, они заполняют пространство около ножевого вала и выходного канала.

Это может привести к тому, что стружка начинает повторно попадать между древесиной и элементами станка. На поверхности появляются вмятины и загрязнения, а удаление отходов становится менее стабильным.

Поэтому зона ножевого вала обычно закрыта кожухом, соединенным с каналом для удаления стружки. При работающей системе большая часть отходов сразу уходит из рабочей зоны.

От чего зависит точность толщины

Сам принцип рейсмуса предполагает достаточно стабильный размер: заготовка проходит через фиксированный просвет между столом и режущим узлом.

Но реальная точность зависит от состояния всей механической системы.

На результат способны влиять:

• жесткость конструкции;
• плоскостность рабочего стола;
• люфты механизма регулировки;
• состояние роликов;
• стабильность положения ножевого вала;
• геометрия самой заготовки;
• количество снимаемой древесины;
• температурные и влажностные изменения материала.

Особое значение имеет древесина после обработки. Даже точно откалиброванная деталь может немного изменить размер при изменении влажности. Дерево поглощает и отдает влагу, поэтому его геометрия не остается абсолютно неизменной.

Для чего рейсмус особенно удобен

Главное преимущество станка проявляется при обработке серии деталей.

Если требуется получить несколько досок одинаковой толщины, ручное строгание каждой из них требует постоянного контроля размера. Рейсмус механически задает высоту прохода, поэтому позволяет последовательно калибровать большое количество заготовок.

Он полезен при подготовке материала для:

• изготовления мебели;
• столярных щитов;
• рам и каркасов;
• деревянных панелей;
• полок;
• элементов облицовки;
• одинаковых реек и брусков.

При этом станок не заменяет все остальные операции обработки древесины. Он отвечает прежде всего за толщину и параллельность двух противоположных поверхностей.

Рейсмус и комбинированные станки

Существуют отдельные рейсмусовые модели и комбинированные фуговально-рейсмусовые станки.

В комбинированном оборудовании один ножевой вал может использоваться для двух разных операций. При фуговании древесина проходит по столам над режущим валом, а при рейсмусовании — через нижнюю рабочую зону относительно регулируемого стола.

Несмотря на общий режущий узел, назначение режимов остается различным.

Фугование создает базовую плоскость. Рейсмусование использует эту плоскость в качестве опоры и формирует противоположную поверхность на нужном расстоянии.

Понимание этой разницы помогает разобраться, почему одна операция не всегда может полноценно заменить другую.

Что в итоге делает рейсмусовый станок

Работа рейсмусового станка основана на простом геометрическом принципе: деревянная заготовка движется по опорному столу под вращающимся ножевым валом, который снимает материал до заданного уровня.

Подающие ролики обеспечивают движение, прижимные элементы стабилизируют деталь, ножевой вал срезает древесину, а расстояние между ним и столом определяет получаемую толщину.

Главная функция рейсмуса — не просто сделать поверхность гладкой. Станок предназначен для получения деталей заданной толщины и создания верхней пласти, параллельной нижней опорной поверхности.

Именно поэтому результат напрямую зависит от геометрии той стороны, которой доска лежит на столе. При ровной базе рейсмус позволяет быстро получить точную и повторяемую толщину. При сильной кривизне исходной заготовки он может повторить часть ее формы, даже если размер по толщине окажется одинаковым.

Такой принцип делает рейсмус особенно полезным там, где нужно подготовить несколько деревянных деталей одного размера и обеспечить стабильную геометрию материала перед дальнейшей столярной обработкой.
