Как выбрать межэтажное перекрытие для частного дома: конструкция, нагрузки, жёсткость, звукоизоляция и ограничения

Межэтажное перекрытие разделяет уровни дома и одновременно выполняет несколько задач. Оно воспринимает собственный вес, нагрузку от людей, мебели и оборудования, связывает части здания, служит основанием для пола верхнего этажа и потолком для помещения снизу. От конструкции перекрытия зависят не только прочность дома, но и ощущение комфорта: уровень шума между этажами, вибрации при ходьбе, возможность свободно планировать помещения и прокладывать инженерные коммуникации.

Выбирать перекрытие только по материалу или стоимости отдельных элементов недостаточно. Конструкция работает как единая система вместе со стенами, фундаментом, лестничными проёмами, перегородками и крышей. Решение, подходящее для одного дома, может оказаться неудобным для другого даже при одинаковой площади.

Какие виды межэтажных перекрытий применяют в частных домах

Наиболее распространены балочные, сборные и монолитные конструкции. Их различия связаны не только с материалом, но и с характером работы, массой, требованиями к опиранию и возможностями планировки.

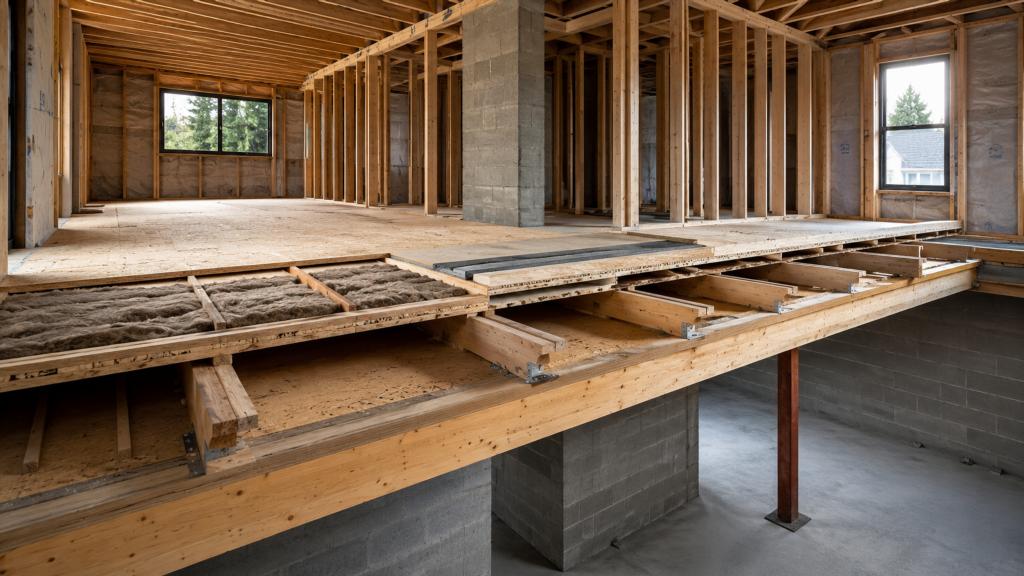

Деревянное балочное перекрытие

Основой такого перекрытия служит система несущих деревянных элементов. Между ними размещают материалы, необходимые для звукоизоляции и формирования конструкции пола и потолка.

Деревянное перекрытие привлекает относительно небольшой массой. Это особенно важно для домов, где увеличение нагрузки на стены и фундамент нежелательно. Дерево удобно для создания перекрытий в каркасных и деревянных зданиях, однако область его применения этим не ограничивается.

Среди характерных особенностей:

• сравнительно небольшой собственный вес;
• возможность размещать изоляционные материалы между балками;
• чувствительность к влажности и качеству конструктивной защиты;
• заметная зависимость комфорта от жёсткости конструкции;
• необходимость учитывать передачу ударного шума и вибраций;
• ограничения, связанные с пролётами, нагрузками и устройством крупных проёмов.

Само наличие массивных балок ещё не означает, что перекрытие будет ощущаться жёстким. На восприятие пола влияют вся система несущих элементов, их расположение, настил, связи между деталями и конструкция пола.

Перекрытие по металлическим балкам

Стальные несущие элементы позволяют создавать конструкции с иными возможностями по сравнению с деревянными балками. Металл имеет высокую прочность при сравнительно небольшом сечении элемента, однако устройство перекрытия не сводится к установке металлических профилей.

Нужно учитывать защиту металла, характер опирания, устройство заполнения между балками, звукоизоляцию и совместную работу различных материалов. Металлические элементы хорошо проводят структурный шум, поэтому неудачно собранная конструкция может передавать вибрации между помещениями.

Такое решение рассматривают, когда особенности планировки или несущей схемы делают балочную систему рациональной, но дерево по тем или иным причинам не подходит.

Сборное железобетонное перекрытие

Сборные железобетонные элементы обладают значительной массой и высокой жёсткостью. Подобные конструкции часто ассоциируются с ощущением монолитного, тяжёлого пола без характерной для лёгких балочных систем упругости.

Сборное решение требует соответствующей несущей схемы здания. Стены, опорные участки и фундамент должны быть рассчитаны с учётом воспринимаемых нагрузок. Имеют значение расположение проёмов и геометрия здания: готовые элементы перекрытия не позволяют произвольно менять конфигурацию на строительной площадке.

К сильным сторонам относят:

• высокую жёсткость;
• значительную массу, благоприятно влияющую на изоляцию части воздушных шумов;
• заводское изготовление основных несущих элементов;
• предсказуемую геометрию типовых изделий.

Ограничениями становятся масса конструкции, требования к монтажу и зависимость планировки от размеров и расположения несущих элементов.

Монолитное железобетонное перекрытие

Монолитная конструкция формируется как единая несущая система. Она позволяет адаптироваться к сложной форме здания, расположению проёмов и особенностям планировки.

Такое перекрытие отличается высокой пространственной жёсткостью и значительной массой. Его устройство тесно связано с проектированием всего здания, поскольку изменения толщины, схемы опирания или расположения проёмов непосредственно отражаются на характере работы конструкции.

Для частного дома монолитное перекрытие бывает оправдано там, где требуется большая свобода архитектурной планировки либо единая жёсткая конструкция. Однако это не универсальный вариант, автоматически превосходящий более лёгкие системы.

Почему материал стен влияет на выбор перекрытия

Перекрытие передаёт нагрузку на несущие части здания. Чем оно тяжелее, тем существеннее требования к стенам, опорным участкам и фундаменту.

В лёгком каркасном доме массивная железобетонная система способна полностью изменить расчётную схему здания. В каменном доме лёгкое деревянное перекрытие может, напротив, уменьшить нагрузки, но потребовать более внимательного решения вопросов вибрации и акустического комфорта.

Имеют значение не только свойства материала стен. Важны:

• расположение внутренних несущих конструкций;
• наличие больших открытых помещений;
• число и размеры проёмов;
• конфигурация лестницы;
• расположение тяжёлых перегородок;
• передача нагрузок на нижележащие конструкции.

Дом необходимо рассматривать как связанную систему. Нельзя выбирать перекрытие отдельно от того, на что оно будет опираться.

Нагрузки на перекрытие

Фраза «перекрытие выдерживает этаж» слишком упрощает реальную работу конструкции. Оно воспринимает несколько видов нагрузки, причём часть из них присутствует постоянно.

К постоянным относятся масса самой несущей конструкции, пола, потолка, изоляционных слоёв и других закреплённых элементов. Переменные нагрузки создают люди, мебель и предметы, положение которых может меняться.

Особое внимание требуется локальным тяжёлым объектам. Масса, распределённая по большой площади, и такая же масса, сосредоточенная на небольшом участке, воздействуют на конструкцию по-разному.

Планировка верхнего этажа также имеет значение. Перегородка представляет собой дополнительную нагрузку, а её положение относительно несущих элементов способно влиять на работу перекрытия.

По этой причине решения о материале, размерах и расположении несущих частей нельзя принимать только по внешнему виду похожих домов.

Прочность и жёсткость — не одно и то же

Перекрытие может обладать достаточной несущей способностью, но оставаться неудобным в эксплуатации из-за заметной подвижности.

Жёсткость определяет, насколько сильно конструкция деформируется под воздействием нагрузки. Для жильцов её недостаток часто проявляется не в виде опасного разрушения, а как неприятные ощущения:

• пол заметно реагирует на шаги;
• мебель слегка вибрирует при движении людей;
• появляются колебания отдельных участков;
• отделка чувствительно реагирует на деформации основания;
• становится заметна передача вибраций через конструкцию.

Особенно актуальна эта характеристика для лёгких балочных систем. Увеличение массивности отдельных элементов не всегда автоматически решает проблему: на результат влияют схема работы, связи между элементами и устройство настила.

Высокая масса железобетонных перекрытий обычно обеспечивает иное субъективное ощущение от пола, но создаёт другие требования к зданию.

Почему пролёт имеет такое большое значение

Расстояние между опорами непосредственно связано с работой несущих элементов. При увеличении свободного пролёта требования к конструкции возрастают.

В доме с небольшими комнатами и большим количеством внутренних несущих стен одна и та же система перекрытия может работать в более благоприятных условиях, чем в здании с просторной гостиной без промежуточных опор.

Особенно сильно планировка влияет на:

• большие общие пространства;
• помещения со вторым светом;
• широкие лестничные зоны;
• комнаты сложной формы;
• участки с крупными проёмами.

Попытка удалить внутреннюю несущую стену ради открытого пространства может потребовать изменения всей схемы перекрытия. Архитектурную планировку желательно согласовывать с несущей системой ещё до того, как расположение комнат окончательно закреплено.

Звукоизоляция между этажами

Межэтажное перекрытие участвует в передаче сразу нескольких типов шума.

Воздушный шум создают речь, музыка, телевизор и другие звуки, распространяющиеся первоначально через воздух. Ударный шум возникает непосредственно при механическом воздействии на конструкцию — во время ходьбы, падения предметов или передвижения мебели.

Есть и структурный шум, распространяющийся по связанным элементам здания.

Тяжёлое перекрытие обычно имеет преимущества при ограничении части воздушных шумов благодаря собственной массе. Однако даже массивная конструкция не гарантирует тишину, если чистовое покрытие пола жёстко передаёт удары на основание.

У лёгкого балочного перекрытия акустическая задача сложнее. Простого заполнения пространства между балками каким-либо мягким материалом может быть недостаточно. На результат влияет сочетание массы, упругих разделительных слоёв, облицовки и отсутствие нежелательных жёстких акустических связей.

Почему пустоты между балками — только часть решения

Заполнение внутренних полостей помогает изменить акустические свойства конструкции, но шум способен проходить не только через центральную часть перекрытия.

Он передаётся через:

• балки;
• настил;
• стены;
• места примыкания;
• элементы потолка;
• инженерные коммуникации.

Изоляция межэтажного перекрытия эффективна именно как система, а не как один выбранный материал.

Вибрации и ощущение «зыбкого пола»

У лёгких перекрытий возможно состояние, при котором конструкция формально остаётся работоспособной, но ходьба ощущается слишком сильно.

На характер вибраций влияют масса, жёсткость и геометрия перекрытия. Чувствительность к ним у людей различается, поэтому две конструкции с одинаковой несущей способностью могут восприниматься совершенно по-разному.

Выраженная вибрация особенно неприятна в спальнях и помещениях, где стоит мебель с хрупкими предметами или оборудование, чувствительное к колебаниям.

При выборе типа перекрытия имеет смысл оценивать не только вопрос «выдержит ли оно нагрузку», но и эксплуатационные качества: насколько неподвижным должен ощущаться пол при обычном движении по дому.

Проёмы в перекрытии

Межэтажная конструкция редко бывает сплошной. В ней необходим как минимум лестничный проём, а иногда предусматриваются дополнительные технологические отверстия и проходы коммуникаций.

Проём меняет распределение усилий, потому что часть непрерывной несущей системы отсутствует. В балочных перекрытиях приходится учитывать, какие элементы прерываются и каким образом нагрузка передаётся вокруг отверстия. В железобетонных системах положение и конфигурация проёмов также являются частью конструктивного решения.

Особенно нежелательна ситуация, когда крупный проём появляется уже после проектирования. Перенос лестницы способен затронуть значительно больше конструкций, чем кажется по архитектурному плану.

Перегородки верхнего этажа

Ненесущая перегородка не обязательно является незначительным объектом для перекрытия. Материал, длина и расположение стены влияют на создаваемую нагрузку.

Лёгкая каркасная перегородка и массивная кладка заметно отличаются по воздействию на основание. Положение стены также важно: конструкция, расположенная определённым образом относительно несущих элементов, может создавать совершенно другую схему нагружения.

Планировку верхнего уровня желательно учитывать при проектировании перекрытия, а не считать его универсальной площадкой, на которой впоследствии можно без ограничений размещать любые стены.

Инженерные коммуникации

Между этажами проходят электрические линии, трубы, вентиляционные каналы и другие инженерные системы. Их размещение способно вступать в конфликт с несущими элементами.

Балочное перекрытие предоставляет внутренние полости, удобные для некоторых коммуникаций, однако несущие элементы нельзя воспринимать как свободное пространство для произвольной обработки.

В железобетонных конструкциях изменения после завершения основных работ также могут оказаться сложными. Положение крупных проходов целесообразно предусматривать заранее.

Особенно важна согласованность перекрытия с:

• расположением санузлов;
• стояками;
• вентиляционными каналами;
• отопительным оборудованием;
• трассами инженерных систем;
• лестничной зоной.

Чем раньше эти элементы увязаны между собой, тем меньше вероятность, что инженерное решение потребует вмешательства в несущую конструкцию.

Толщина перекрытия и высота помещений

Межэтажное перекрытие занимает часть общей высоты здания. Причём его конструктивная толщина не всегда совпадает с расстоянием между чистым потолком нижнего этажа и чистым полом верхнего.

Дополнительное пространство могут занимать:

• подвесной потолок;
• акустические слои;
• элементы инженерных систем;
• конструкция основания пола;
• напольное покрытие.

В результате два дома с одинаковой высотой этажей по внешнему контуру могут заметно различаться по фактической высоте комнат.

Это особенно важно при использовании балочных конструкций большой высоты либо сложных многослойных систем пола и потолка.

Пожарная безопасность

Материал несущей конструкции влияет на её поведение при высокой температуре, но оценивать перекрытие только по признаку «горючее или негорючее» недостаточно.

Деревянные, металлические и железобетонные системы ведут себя при пожаре по-разному. Значение имеет не только основной несущий материал, но и его защита, облицовка, соединения и общая конструкция.

Металл сам не поддерживает горение, однако при сильном нагреве его механические свойства меняются. Дерево горюче, но работа массивных деревянных элементов при воздействии огня также зависит от размеров, конструкции и защитных решений. Железобетон обладает своими особенностями поведения при длительном температурном воздействии.

Пожарные характеристики должны оцениваться применительно ко всей системе перекрытия.

Влага и долговечность

Межэтажное перекрытие находится внутри здания, однако это не означает полного отсутствия риска увлажнения.

Влага может появляться из-за протечек инженерных систем, помещений с высокой влажностью, строительной влаги и аварийных ситуаций.

Особенно чувствительны к длительному увлажнению древесина и некоторые материалы внутренних слоёв. Закрытая конструкция способна долго скрывать проблему, поэтому важны не только свойства материалов, но и условия, при которых они эксплуатируются.

Для металлических элементов существенна защита от коррозионных воздействий. В железобетонных системах долговечность тоже зависит от качества конструкции и условий эксплуатации.

Типичные ошибки при выборе межэтажного перекрытия

Часть проблем возникает ещё до строительства — в момент, когда конструкцию выбирают по одному удобному признаку.

Ориентация только на стоимость

Сравнение цены балок, бетона или сборных элементов не показывает полной стоимости готового перекрытия. К несущей части добавляются работы, техника, конструкция пола, потолка, звукоизоляция, инженерные решения и отделочные слои.

Дешёвый несущий элемент не обязательно означает самое экономичное готовое перекрытие.

Копирование решения из другого дома

Даже внешне похожие здания различаются по пролётам, расположению стен и предполагаемым нагрузкам.

Конструкция, хорошо работающая в доме с частыми опорами, может вести себя иначе при большой открытой планировке.

Недооценка звукоизоляции

Одна из распространённых ошибок — считать, что наличие утепляющего или волокнистого материала автоматически делает перекрытие тихим.

Ударный шум и вибрации требуют системного подхода к конструкции пола, потолка и узлов примыкания.

Изменение планировки после выбора конструкции

Перенос лестницы, удаление стены или появление тяжёлой перегородки способны повлиять на схему работы перекрытия.

Чем позднее выполняются такие изменения, тем сложнее согласовать архитектурные пожелания с несущей системой.

Оценка только несущей способности

Для жилого дома недостаточно, чтобы конструкция просто выдерживала предусмотренную нагрузку. Имеют значение прогибы, вибрации, акустика и удобство размещения инженерных систем.

Когда лёгкое перекрытие может быть уместно

Лёгкие балочные конструкции могут быть удобны, если снижение массы здания является важным преимуществом, архитектура допускает подходящую систему опор, а требования к звукоизоляции и вибрациям учтены при проектировании всей конструкции.

Они хорошо сочетаются с технологиями, где большая масса перекрытия нежелательна. Внутреннее пространство балочной системы также может быть полезно для размещения изоляции и части коммуникаций.

При этом экономия массы сопровождается повышенным вниманием к жёсткости и акустике.

Когда преимущества получает тяжёлое перекрытие

Железобетонные системы привлекательны высокой жёсткостью, массивностью и возможностью создать ощущение стабильного основания.

Монолитные решения предоставляют значительную архитектурную свободу, а сборные позволяют использовать готовые несущие элементы.

Обратной стороной становится повышенная нагрузка на остальные конструкции здания и более тесная связь решения с организацией строительных работ.

Тяжёлое перекрытие имеет смысл не потому, что оно считается более капитальным, а когда его свойства соответствуют конструктивной схеме всего дома.

Какие вопросы стоит решить ещё на стадии проекта

До окончательного выбора перекрытия полезно иметь ясное представление о будущей планировке и условиях эксплуатации.

Особого внимания требуют:

• расположение несущих стен и опор;
• свободные пролёты;
• конфигурация лестницы;
• размещение перегородок;
• предполагаемые тяжёлые элементы на верхнем этаже;
• требования к тишине между этажами;
• допустимая конструктивная высота перекрытия;
• расположение инженерных коммуникаций;
• особенности несущих стен и фундамента;
• требования к жёсткости пола.

Такой подход позволяет сравнивать конструкции не абстрактно, а по тем свойствам, которые действительно влияют на конкретную архитектуру дома.

Как сравнивать разные варианты перекрытия

Полезнее сопоставлять не отдельные материалы, а готовые конструктивные системы.

Для каждой из них имеет смысл оценить четыре группы характеристик.

Несущая работа

Сюда относятся характер опирания, пролёты, масса конструкции и возможность размещения предполагаемых нагрузок.

Эксплуатационный комфорт

Оцениваются жёсткость, склонность к вибрациям, передача ударного и воздушного шума.

Совместимость с архитектурой

Учитываются проёмы, расположение стен, высота помещений и свобода изменения планировки.

Совместимость с инженерными решениями

Важно заранее понимать, насколько удобно размещать трубы, вентиляцию и другие коммуникации без нежелательного вмешательства в несущие части.

Сравнение по этим признакам обычно даёт намного более полезную картину, чем вопрос о том, какое перекрытие «лучше» само по себе.

Итог

Межэтажное перекрытие — не просто горизонтальная конструкция между двумя этажами. Оно одновременно влияет на прочность здания, жёсткость пола, акустический комфорт, расположение перегородок, устройство лестницы, прокладку инженерных систем и фактическую высоту помещений.

Деревянные и металлические балочные системы позволяют ограничить массу и дают свои возможности для компоновки. Сборный железобетон обеспечивает высокую жёсткость, но требует соответствующей схемы опирания и учитывает геометрию готовых элементов. Монолитное перекрытие даёт большую свободу формы, одновременно заметно влияя на нагрузки и организацию строительства.

Выбор имеет смысл строить вокруг всего здания: его стен, пролётов, планировки, фундамента и предполагаемой эксплуатации. При таком подходе перекрытие рассматривается не как отдельный набор балок или плита, а как одна из ключевых частей несущей и функциональной системы дома.
