Контактор для реле контроля фаз: особенности, назначение и правильное подключение

Современные системы электроснабжения требуют высокой надежности, особенно при работе с трехфазной нагрузкой. Скачки напряжения, перекос фаз или их исчезновение могут привести к серьезным повреждениям оборудования. Чтобы защитить промышленное и бытовое электрооборудование от подобных ситуаций, в электрические схемы включают реле контроля фаз, а в связке с ним — контакторы, обеспечивающие автоматическое отключение нагрузки. Эта статья подробно рассматривает, зачем нужен контактор в цепи реле контроля фаз, как правильно подобрать и подключить устройство, и какие нюансы важно учитывать при его эксплуатации.

Что такое реле контроля фаз

Реле контроля фаз — это электрическое защитное устройство, предназначенное для мониторинга параметров трехфазной сети. Оно отслеживает:

• Наличие всех трех фаз;
• Последовательность чередования фаз;
• Равномерность напряжения (перекос фаз);
• Уровень напряжения (понижение/повышение).

При выявлении опасных отклонений реле размыкает контактную цепь управления и, через вспомогательные устройства, отключает нагрузку. Таким образом обеспечивается защита электродвигателей, компрессоров, насосов, систем вентиляции и другого оборудования от перегрузок и выхода из строя.

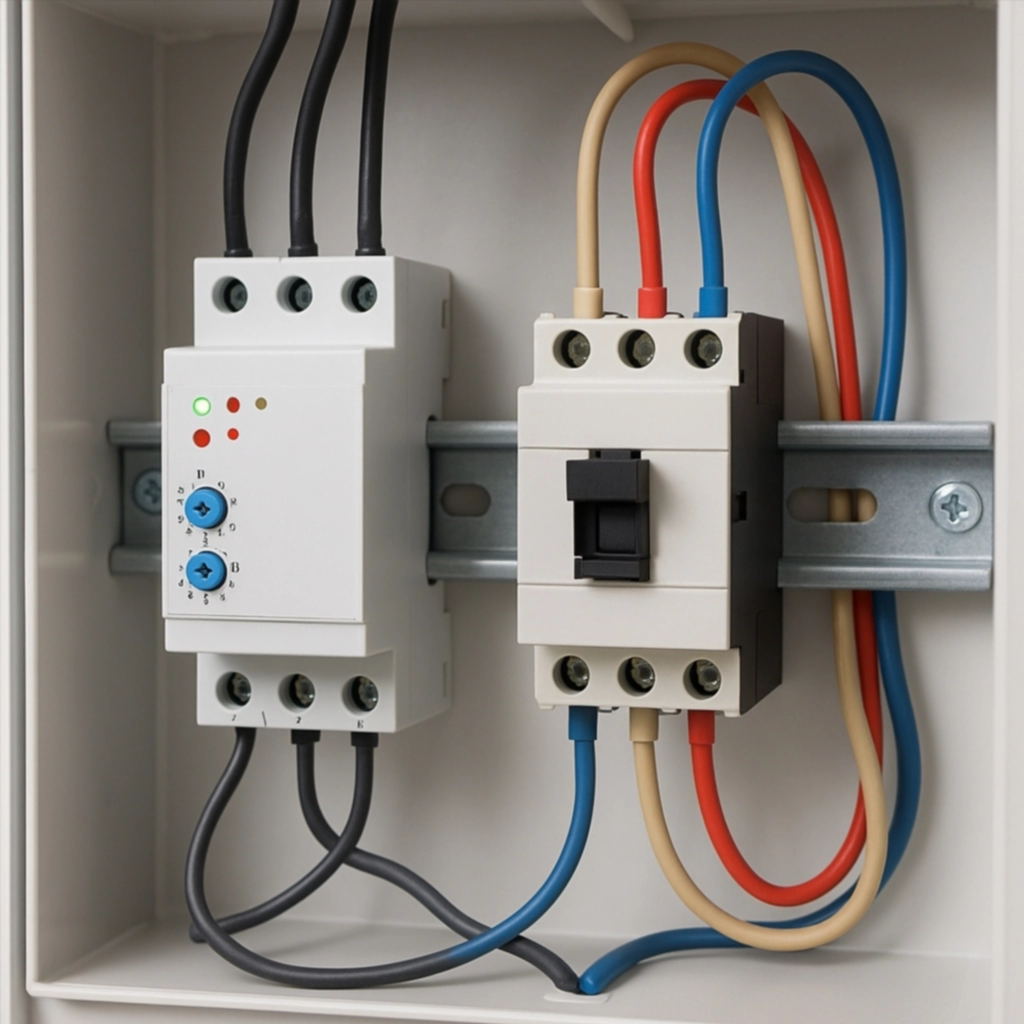

Контактор в связке с реле контроля фаз

Реле контроля фаз само по себе не размыкает силовую цепь. Оно управляет лишь управляющим сигналом. Именно поэтому в связке с ним всегда используется контактор — электромагнитное реле, способное замыкать и размыкать силовые цепи под нагрузкой.

Контактор выполняет следующие функции:

• Подключение и отключение потребителей от сети;
• Защита оборудования при срабатывании реле контроля фаз;
• Возможность управления мощной нагрузкой удалённо или по сигналу автоматики;
• Увеличение срока службы оборудования за счет автоматического отключения при авариях.

Принцип работы прост: реле контроля фаз размыкает цепь управления катушкой контактора при обнаружении неисправности в сети. В результате контактор отключает питание нагрузки.

Как выбрать подходящий контактор

Выбор контактора зависит от нескольких ключевых параметров:

1. Номинальный ток — он должен соответствовать или превышать ток нагрузки. Например, если речь идет о двигателе с током потребления 16 А, контактор должен иметь номинал не ниже 20 А.
2. Катушка управления — должна соответствовать напряжению, подаваемому с выхода реле контроля фаз. Обычно это 220 В (однофазная сеть), но встречаются реле с выходом на 24 В или 110 В.
3. Тип и количество контактов — выбирается исходя из конфигурации схемы. В типичных схемах используется контактор с тремя силовыми замыкающими контактами для трехфазной нагрузки.
4. Дополнительные возможности — например, наличие вспомогательных контактов для индикации, блокировки и других задач.
5. Условия эксплуатации — важна степень пылевлагозащиты корпуса, допустимая температура, устойчивость к перегрузкам.

Пример: для подключения трехфазного насоса мощностью 5,5 кВт можно использовать контактор с номинальным током 25 А, катушкой на 220 В, тремя главными контактами и одним вспомогательным.

Схема подключения реле контроля фаз с контактором

Рассмотрим стандартную схему включения:

1. Фазные провода (L1, L2, L3) подключаются на вход реле контроля фаз.
2. Нейтраль (если требуется) — на соответствующую клемму.
3. Выход реле контроля фаз (релейный контакт) соединяется с катушкой управления контактора.
4. В цепь катушки включается кнопка «Старт» и, при необходимости, кнопка «Стоп» (в схеме управления).
5. Контакты контактора подключаются в силовую цепь между нагрузкой и фазами сети.

Таким образом, когда реле определяет нормальные параметры сети, оно замыкает цепь управления, подаёт напряжение на катушку контактора, тот в свою очередь замыкает силовые контакты — питание подаётся на нагрузку. В случае аварии — контакт реле размыкается, катушка обесточивается, нагрузка отключается.

Пример схемы в текстовом формате:

Практические советы по установке и эксплуатации

1. Проверка катушки управления: убедитесь, что реле действительно способно управлять катушкой по напряжению и по току. Катушки с высоким пусковым током могут потребовать промежуточного реле.
2. Месторасположение: монтируйте реле и контактор в распределительном щите или шкафу, защищённом от пыли и влаги. Используйте DIN-рейку и стандартные крепления.
3. Контроль состояния: многие реле имеют светодиодную индикацию. Регулярно проверяйте, нет ли ошибок или нестабильностей.
4. Использование тепловых реле: при защите электродвигателей целесообразно дополнительно включать тепловое реле в цепь питания, для защиты от перегрузок.
5. Соблюдение маркировки: строго следите за схемой и маркировкой клемм. Ошибочное подключение может повредить как реле, так и сам контактор.
6. Обслуживание: периодически проверяйте затяжку контактов, отсутствие нагрева, наличие дуговых следов на контактах. При необходимости производите замену изношенных элементов.

Типичные ошибки при подключении

• Перепутанные фазы: неправильное чередование может привести к отключению даже при исправной сети.
• Подключение реле после контактора: в этом случае контроль теряет смысл — фазное напряжение может быть нарушено, а нагрузка останется включенной.
• Неправильный выбор контактора: заниженный номинал приведет к нагреву и преждевременному выходу из строя.
• Игнорирование цепей управления: без кнопок «Пуск» и «Стоп» система может быть неудобной или небезопасной.

Области применения

Контактор в связке с реле контроля фаз активно применяется в:

• Промышленных установках (насосные станции, компрессоры, производственные линии);
• Инженерных системах зданий (вентиляция, системы кондиционирования, котельные);
• Бытовом секторе (для защиты дорогостоящих кондиционеров, лифтов, генераторов);
• Автоматизированных системах управления и диспетчеризации.

Заключение

Использование контактора совместно с реле контроля фаз — это стандартный, но критически важный элемент в системе электробезопасности. Он обеспечивает автоматическое отключение опасной нагрузки при любых отклонениях в трехфазной сети. При грамотном подборе компонентов, правильной схеме подключения и регулярном обслуживании такая связка значительно продлевает срок службы оборудования, минимизирует риск пожара и защищает от дорогостоящего ремонта.

В современном мире, где надежность энергоснабжения является одной из приоритетных задач, установка реле контроля фаз с контактором — уже не рекомендация, а необходимость для любого объекта с трехфазной нагрузкой.
