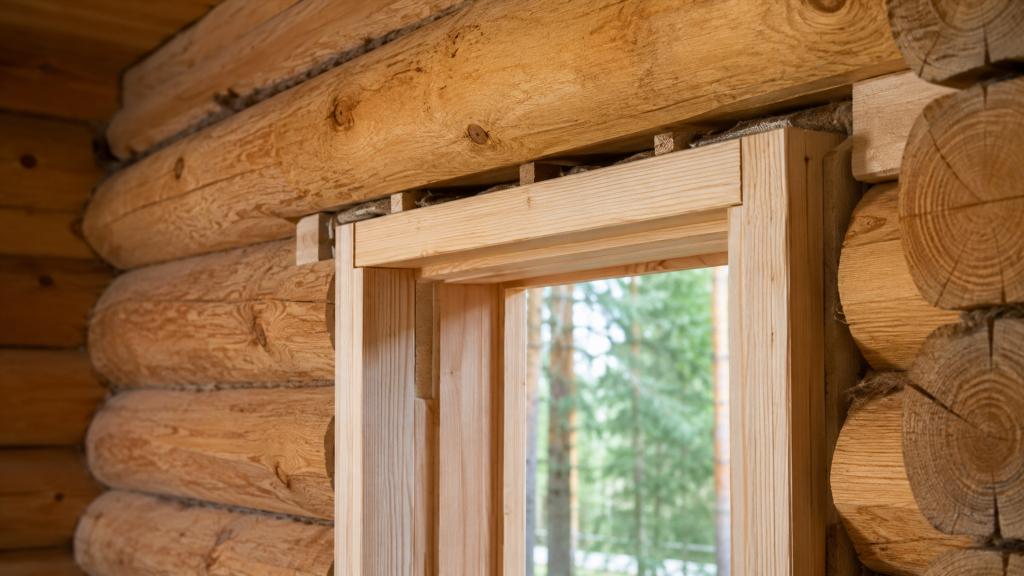

Обсадная коробка в деревянном доме: как она работает, какие ошибки опасны и что учитывать при выборе конструкции

Деревянный дом меняет геометрию не только сразу после строительства. Бревно и брус реагируют на влажность, высыхают, частично набирают влагу обратно, дают усадку и сезонные подвижки. Для стены такие изменения являются нормальной частью эксплуатации, а для оконного или дверного блока они могут стать серьёзной проблемой. Жёстко установленная конструкция не способна свободно повторять движение венцов, из-за чего возникают перекосы, давление на раму, заклинивание створок и трещины в отделке.

Для отделения проёма от подвижной стены используют обсадную коробку, которую также называют обсадой или окосячкой. Её задача заключается не в декоративном оформлении проёма, а в создании промежуточной конструкции, позволяющей стене изменять высоту без передачи опасной нагрузки на окно или дверь.

Для чего нужна обсадная коробка

В каменном здании размеры оконного проёма после завершения основных строительных процессов меняются относительно мало. В доме из бревна или массивного бруса ситуация другая. Древесина усыхает преимущественно поперёк волокон, поэтому собранная из горизонтальных элементов стена постепенно становится ниже.

Изменение может продолжаться длительное время. Его величина зависит от влажности древесины, размеров элементов, технологии строительства, сезона, отопления дома и других условий.

Обсадная коробка создаёт относительно стабильный контур внутри подвижного проёма. Стена сохраняет возможность перемещаться по вертикали, а установленное заполнение проёма не должно становиться элементом, принимающим нагрузку от оседающих венцов.

У правильно подобранной конструкции есть несколько функций:

• удержание боковой геометрии проёма;
• снижение риска передачи усадочной нагрузки на оконную или дверную раму;
• создание основы для последующего монтажа заполнения проёма;
• уменьшение вероятности перекоса стеновых элементов возле выреза;
• сохранение работоспособности окна или двери при сезонных изменениях древесины.

Обсада не отменяет усадку. Она позволяет учитывать её конструктивно.

Почему обычная жёсткая коробка не решает задачу

Проблема появляется, когда оконный или дверной блок фактически связывают с венцами стены так, будто древесина больше не будет двигаться.

При дальнейшем уменьшении высоты стены нагрузка начинает передаваться на неподвижные детали. Последствия проявляются по-разному. Иногда створка начинает задевать раму, иногда появляются щели, а в более выраженных случаях деформируется сама коробка.

Характерные признаки неблагоприятной работы проёма:

• изменение равномерности зазоров вокруг створок;
• затруднённое открывание двери или окна;
• появление заметного перекоса;
• деформация наличников и внутренней отделки;
• раскрытие щелей около проёма;
• давление верхней части стены на конструкцию окна;
• изменение формы дверной коробки.

Причина может находиться не только в обсаде, однако состояние проёма и характер его связи со стеной относятся к важным объектам проверки.

Как устроен принцип работы обсады

Главная конструктивная идея заключается в сочетании двух качеств: проём должен получить жёсткий внутренний контур, но этот контур не должен блокировать вертикальные перемещения стены.

Боковые элементы обсадной коробки взаимодействуют со стеной через продольное соединение. Оно удерживает проём от нежелательного бокового смещения, одновременно сохраняя возможность движения венцов относительно коробки.

В верхней части предусматривают пространство, связанное с ожидаемыми изменениями высоты стены. Именно этот участок часто становится критичным. Если свободного перемещения нет, верхние венцы со временем могут начать давить на коробку.

Конкретная геометрия соединений и величины технологических промежутков относятся к проектным и монтажным параметрам. Они зависят от материала стены и состояния конкретного дома. Для информационной оценки важнее понимать общий принцип: обсада не должна превращаться в неподвижную распорку между элементами сруба.

Из каких частей состоит обсадная коробка

Несмотря на различия конструкций, обычно можно выделить боковые элементы и верхнюю перемычку. В некоторых вариантах присутствует также нижняя деталь, хотя её роль зависит от типа проёма и выбранного решения.

Боковые элементы

Боковины воспринимают нагрузки, связанные с формированием геометрии проёма. Через них реализуется скользящее взаимодействие со стеной.

Они должны сохранять достаточную стабильность формы, поскольку сильное коробление самой детали может ухудшить работу всей конструкции.

Верхняя перемычка

Верхняя часть связывает боковины и формирует контур проёма. Над ней особенно важно сохранить возможность последующего перемещения стены.

Если верх проёма оказывается жёстко зажат, принцип компенсации усадки нарушается независимо от качества остальных элементов.

Нижняя часть

В оконных проёмах конструктивное решение нижней зоны может быть связано с подоконной частью и общей схемой окна. В дверных проёмах нижняя перемычка применяется не всегда.

Отсутствие универсальной схемы здесь связано не с произвольностью конструкции, а с различиями в назначении проёмов.

Какие варианты обсадных коробок существуют

Обсады различаются прежде всего способом взаимодействия с деревянной стеной.

Один из распространённых принципов основан на формировании продольного элемента в стене и ответной части в обсаде. Другой предполагает использование отдельного направляющего элемента, с которым взаимодействует коробка.

Названия конкретных разновидностей в практике могут отличаться. Для владельца дома важнее не термин, а несколько характеристик:

• позволяет ли соединение свободно компенсировать вертикальные перемещения стены;
• удерживает ли оно проём от боковой деформации;
• не создаёт ли жёсткого крепления венцов к коробке;
• достаточно ли стабильны элементы обсады;
• соответствует ли конструкция конкретному типу стены.

По внешнему виду две обсады могут казаться похожими, хотя принцип их работы будет отличаться.

Чем отличается обсада в доме из бревна и бруса

Основная функция остаётся одинаковой, однако характер стены влияет на конструктивные условия.

У бревенчатого дома поверхность стены имеет собственную геометрию, а элементы могут различаться по диаметру и форме. У профилированного или клеёного бруса стены геометрически ровнее, но это не означает полного отсутствия перемещений.

Даже материал с относительно стабильными характеристиками остаётся древесиной. Влажность и конструкция здания продолжают влиять на размеры элементов.

При оценке проёма имеют значение:

• тип стенового материала;
• исходная влажность древесины;
• возраст здания;
• стадия усадки;
• наличие отопления;
• размеры проёма;
• расположение проёма относительно углов и других ослабленных участков стены.

Сравнивать конструкции только по названию материала недостаточно.

Почему качество древесины для обсады имеет значение

Обсадная коробка сама является деревянной конструкцией, поэтому её собственная стабильность влияет на результат.

Если массивная деталь содержит много влаги, после установки она также может усыхать и деформироваться. Возможны изгиб, кручение, раскрытие трещин и изменение размеров.

Небольшие естественные трещины сами по себе не всегда говорят о непригодности детали. Гораздо важнее их расположение, глубина, влияние на геометрию и несущую способность элемента.

При оценке материала обращают внимание на несколько свойств:

• прямолинейность;
• качество обработки;
• отсутствие выраженного винтового коробления;
• состояние древесины;
• характер сучков и трещин;
• стабильность сечения.

Материал обсадной коробки должен соответствовать её конструктивной роли, а не только выглядеть аккуратно после обработки.

Главная ошибка — блокирование усадки

Наиболее существенная проблема возникает при создании жёсткой связи между подвижной стеной и элементами, которые должны оставаться относительно независимыми.

Причиной могут стать неподходящие крепления, неверно устроенное соединение или последующая отделка, которая неожиданно связывает детали между собой.

Особенно коварны ошибки, которые сразу после завершения работ никак себя не проявляют. Окно может нормально открываться, проём выглядит ровным, наличники скрывают соединения. Через сезон или несколько лет геометрия начинает изменяться.

Именно поэтому качество обсады нельзя оценивать только по состоянию конструкции в день монтажа. Важна способность узла работать при дальнейших перемещениях древесины.

Недостаточное пространство над коробкой

Верх стены над проёмом продолжает участвовать в общей усадке. Если конструкция не оставляет возможности для этого движения, нагрузка постепенно передаётся вниз.

В результате могут возникнуть:

• давление на верхнюю перемычку;
• прогиб или деформация коробки;
• изменение формы оконной рамы;
• заклинивание створок;
• образование щелей в соседних участках стены;
• повреждение внутренней или наружной отделки.

Избыточное свободное пространство тоже нельзя рассматривать как универсальное решение. Оно должно соответствовать конструкции стены и ожидаемому характеру её движения. Точные значения оценивают применительно к конкретному зданию.

Ошибки в боковом соединении

Если боковина не получает нормального направляющего взаимодействия со стеной, проём может потерять устойчивость.

Противоположная крайность — соединение, которое номинально считается скользящим, но фактически не способно перемещаться. Причиной становятся чрезмерно плотная посадка, деформация деталей, посторонние крепления или изменение геометрии древесины.

Рабочее соединение должно выполнять две функции одновременно: направлять стену и не мешать предусмотренному движению.

Почему монтажная пена не заменяет конструктивное соединение

Монтажные герметизирующие материалы выполняют собственные задачи: заполняют промежутки, уменьшают продувание, участвуют в формировании монтажного шва.

Они не должны рассматриваться как замена деревянной конструктивной связи.

Обсада удерживает геометрию проёма механически. Заполняющий материал не способен полноценно выполнять эту функцию, особенно при значительных перемещениях деревянной стены.

Кроме того, слишком жёсткое заполнение зон, которые должны сохранять подвижность, может ухудшить работу узла.

Как отделка может нарушить работу исправной обсады

Даже правильно задуманная коробка может потерять часть своих свойств после завершения отделочных работ.

Проблема возникает, когда облицовочные элементы связывают подвижную стену с неподвижной частью проёма. Снаружи это может выглядеть как обычная декоративная деталь, но при движении древесины она начинает испытывать нагрузку.

Особого внимания требуют:

• наличники;
• откосы;
• панели внутренней отделки;
• облицовочные доски;
• жёсткие примыкания к стене;
• герметизирующие слои.

Отделка должна учитывать ту же механику подвижек, ради которой устанавливалась обсада.

Можно ли обойтись без обсадной коробки

Для традиционных стен из массивной древесины отказ от компенсационной конструкции проёма создаёт повышенный риск деформаций.

Иногда отсутствие отдельной обсады объясняют тем, что дом уже старый и основная усадка давно завершилась. Такой аргумент не всегда достаточен. Сезонные изменения влажности сохраняются, а состояние стены, проёма и существующих соединений может заметно отличаться от первоначального.

В старом доме требуется оценивать реальную конструкцию. Если проём работает нормально десятилетиями, вмешательство без причины тоже не обязательно будет полезным. При замене окон или дверей состояние существующей системы стоит проверять отдельно.

Обсада для окна и двери: есть ли разница

Принцип компенсации движения стены одинаков, но условия эксплуатации отличаются.

Оконный блок обычно формирует замкнутый контур и связан с подоконной зоной. Дверной проём испытывает динамические нагрузки при открывании полотна, а нижняя часть конструкции может иметь другую схему.

У входной двери добавляются требования, связанные с массой полотна, герметичностью, порогом и наружным воздействием. Межкомнатные проёмы обычно работают в более мягких условиях, однако движение деревянных стен для них также остаётся актуальным.

Универсальный подход «сделать все проёмы одинаково» может не учитывать эти различия.

Как понять, что с существующей обсадой есть проблемы

Некоторые признаки можно заметить без разборки стены.

Насторожить должны повторяющиеся изменения геометрии, особенно если они зависят от сезона. Например, дверь зимой начинает закрываться иначе, чем летом, а после регулировки проблема через некоторое время возвращается.

Поводом проверить узел становятся:

• постоянное заклинивание створок;
• выраженный перекос коробки;
• следы давления над проёмом;
• трещины отделки, повторяющиеся после ремонта;
• заметное выгибание боковых элементов;
• нетипичные щели между стеной и элементами проёма;
• деформация наличников;
• изменение положения венцов рядом с проёмом.

Один признак не позволяет сразу установить причину. Похожие симптомы возникают при деформации самой рамы, ошибках монтажа окна, осадке основания и изменении геометрии стены.

Что оценивать перед заменой окон в деревянном доме

При замене старого оконного блока полезно рассматривать проём как часть деревянной стены, а не как отдельное отверстие подходящего размера.

Состояние старой обсады иногда важнее характеристик нового окна. Новая рама, установленная в проблемный контур, может быстро начать испытывать те же нагрузки.

До выбора решения стоит выяснить:

• имеется ли полноценная обсада;
• в каком состоянии её элементы;
• сохраняется ли возможность перемещения стены;
• нет ли следов давления сверху;
• не деформированы ли боковые части;
• каким образом закреплён существующий оконный блок;
• не связывает ли отделка раму непосредственно со стеной.

Такой осмотр помогает разделить проблемы самого окна и проблемы деревянного проёма.

Старую обсаду не всегда нужно заменять

Возраст конструкции сам по себе не является достаточным основанием для демонтажа.

Сухая, стабильная и правильно работающая коробка может сохранять свои функции длительное время. Гораздо важнее состояние древесины и узлов сопряжения.

Замена становится более обоснованной, если обнаружены серьёзные деформации, разрушение материала, нарушение геометрии или конструктивная схема не обеспечивает нормальной работы проёма.

Решение о сохранении существующих элементов принимают после оценки их реального состояния.

Типичные заблуждения об обсадных коробках

«После усадки дома обсада больше не нужна»

Основной период усадки действительно имеет большое значение, но древесина не становится абсолютно неподвижной. Сезонные изменения влажности сохраняются и после стабилизации здания.

«Достаточно хорошо закрепить оконную раму»

Чем жёстче рама связана непосредственно с подвижной стеной, тем выше вероятность передачи на неё нежелательных нагрузок.

«Если окно открывается нормально, конструкция сделана правильно»

Начальное состояние не показывает, как узел поведёт себя после изменения влажности и дальнейшей усадки.

«Обсада нужна только для нового сруба»

Существующий деревянный дом при реконструкции также требует учитывать механику стены, особенно при изменении размеров проёмов или замене старых конструкций.

«Любая деревянная коробка вокруг окна является обсадой»

Смысл конструкции определяется не наличием досок вокруг рамы, а способом их взаимодействия со стеной.

Какие вопросы полезно задать специалисту

Обсуждение конструкции становится предметнее, если спрашивать не только о стоимости работ и внешнем виде.

Полезно уточнить:

• каким образом коробка будет взаимодействовать с подвижной стеной;
• за счёт чего сохраняется вертикальное перемещение венцов;
• как учитывается состояние и возраст древесины;
• каким образом исключается давление стены на верхнюю часть проёма;
• что произойдёт с узлом при сезонном изменении влажности;
• какие элементы будут закреплены к обсаде, а какие относятся непосредственно к стене;
• не ограничит ли отделка предусмотренное движение;
• можно ли сохранить существующую обсаду и по каким признакам оценивается её состояние.

Ответы позволяют понять логику конструкции намного лучше, чем название конкретного варианта окосячки.

Обсадная коробка как часть всей стены

Окосячку ошибочно воспринимать как отдельную столярную деталь. Она является частью конструктивной системы деревянного дома.

На её работу влияют характеристики стены, расположение проёма, влажность древесины, возраст здания, состояние соединений и даже последующая отделка. Хорошая обсада не пытается остановить естественное движение дерева. Она организует это движение так, чтобы проём сохранял форму, а окно или дверь не принимали на себя нагрузку от стены.

Именно в этом заключается главный критерий оценки конструкции. Внешняя аккуратность, массивность деталей и сложность профиля сами по себе ничего не гарантируют. Надёжная обсадная коробка должна одновременно стабилизировать проём и оставлять деревянной стене предусмотренную свободу перемещения.
