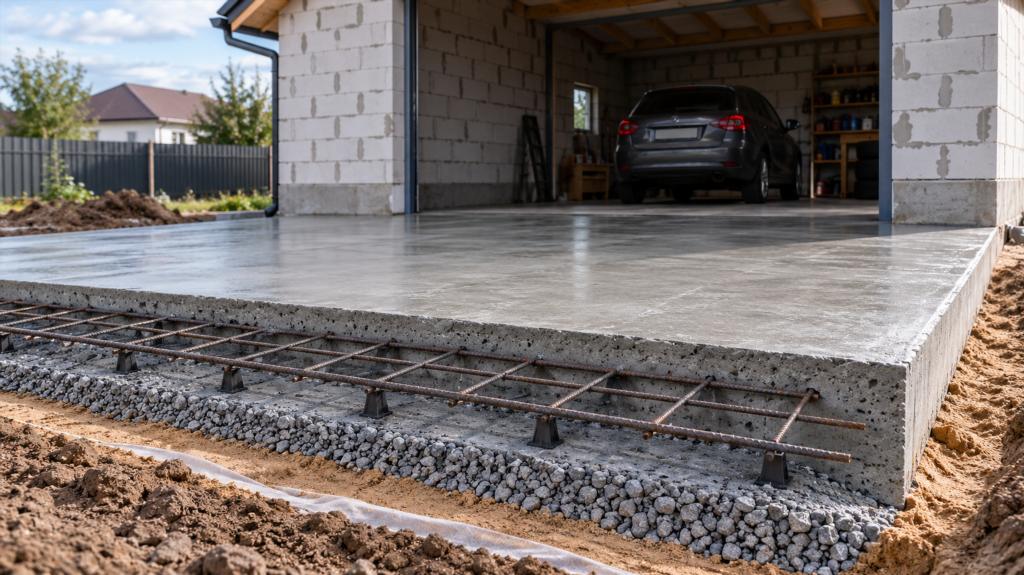

От чего зависит толщина монолитной плиты для гаража: нагрузки, грунт и конструкция основания

Монолитная железобетонная плита часто воспринимается как простая и понятная основа гаража: подготовленное основание, армирование и слой бетона образуют единую жёсткую конструкцию. На практике один из самых важных вопросов связан с её толщиной. Попытка выбрать этот параметр только по размеру гаража или по примеру соседней постройки может привести как к неоправданному расходу материалов, так и к недостаточной надёжности основания.

Толщина монолитной плиты для гаража не существует отдельно от остальных характеристик конструкции. Она связана с нагрузками, свойствами грунта, подготовкой основания, армированием, устройством краёв плиты и конструкцией самого здания. Одинаковые по площади гаражи могут требовать разных решений, если один представляет собой лёгкую постройку для легкового автомобиля, а другой имеет тяжёлые стены, оборудование и сложные грунтовые условия.

Полезнее рассматривать не универсальную цифру, а систему факторов, определяющих работу плиты.

Как работает монолитная плита под гараж

Железобетонная плита распределяет нагрузку от здания и находящихся внутри объектов по относительно большой площади грунта. В отличие от основания, где нагрузка передаётся преимущественно через отдельные ленты или опоры, плита работает как единая пространственная конструкция.

Бетон хорошо воспринимает сжатие, но значительно хуже сопротивляется растягивающим усилиям. Арматура компенсирует эту особенность и помогает конструкции воспринимать изгиб.

Плита испытывает нагрузки не только сверху. На неё воздействует основание, которое может иметь неодинаковую плотность, изменять влажность и деформироваться при сезонных процессах.

Основные воздействия можно разделить на несколько групп:

• собственный вес гаража;
• нагрузка от стен и кровли;
• масса автомобиля;
• тяжёлое стационарное оборудование;
• локальные нагрузки от стоек, перегородок и других элементов;
• неравномерные деформации основания;
• температурные воздействия;
• изменения состояния грунта при увлажнении и промерзании.

Толщина плиты влияет на её жёсткость и способность распределять эти воздействия, но увеличение одного параметра не исправляет автоматически недостатки всей конструкции.

Почему площадь гаража не определяет толщину плиты напрямую

Интуитивно кажется, что для большого гаража нужна более толстая плита, а для маленького достаточно тонкой. Размер здания действительно имеет значение, но площадь сама по себе не даёт полного представления о нагрузках.

Небольшой капитальный гараж с тяжёлыми стенами может создавать более сложные условия для основания, чем просторная лёгкая постройка.

Имеют значение:

• материал стен;
• количество и расположение несущих конструкций;
• устройство кровли;
• наличие внутренних опор;
• масса оборудования;
• предполагаемый транспорт;
• расположение ворот и других крупных проёмов.

Особое внимание требуется местам, где нагрузка концентрируется на ограниченной площади. Плита воспринимает их иначе, чем равномерно распределённый вес.

Вес автомобиля — только часть нагрузки

При обсуждении гаражной плиты часто основное внимание уделяют массе машины. Это заметная эксплуатационная нагрузка, однако рассматривать её изолированно неправильно.

Автомобиль передаёт вес через колёса, поэтому возникают локальные участки нагружения. При этом фундамент одновременно воспринимает вес самого здания.

Для обычного гаража существенную роль могут играть:

• массивные стены;
• тяжёлая кровельная конструкция;
• стеллажи с инструментами и материалами;
• станки;
• системы хранения;
• отопительное оборудование;
• другое стационарное оснащение.

Если помещение планируется использовать не только для стоянки автомобиля, характер эксплуатации желательно учитывать ещё на стадии проектирования основания.

Особенно заметно меняются условия, когда гараж рассчитан на более тяжёлый транспорт или используется как мастерская.

Материал стен влияет на работу фундаментной плиты

Лёгкие ограждающие конструкции и тяжёлая каменная кладка создают различную нагрузку. Значение имеет и то, каким образом стены опираются на плиту.

Вес стен обычно передаётся сравнительно узкой полосой вдоль их расположения. Из-за этого нагрузка распределена иначе, чем вес автомобиля в центре помещения.

При оценке основания учитывают не только массу стен, но и их расположение. Внутренние несущие элементы, колонны и другие опоры могут создавать дополнительные зоны концентрации усилий.

Поэтому две внешне похожие гаражные постройки не обязательно требуют одинаковой конструкции плиты.

Почему свойства грунта так важны

Монолитная плита работает совместно с основанием. Даже прочный железобетон оказывается в неблагоприятных условиях, если грунт под ним деформируется неравномерно.

Для оценки важны несколько характеристик грунтового основания.

Несущая способность

Грунт должен воспринимать передаваемые нагрузки без недопустимых деформаций. Разные типы грунтов обладают различными свойствами.

Плотное устойчивое основание и рыхлый неоднородный слой ведут себя под нагрузкой совершенно по-разному. Насыпной грунт также требует особого внимания, поскольку его свойства сильно зависят от состава и качества уплотнения.

Однородность

Для плиты опасно не только слабое, но и неоднородное основание.

Если одна часть конструкции находится над плотным грунтом, а другая над более податливым участком, осадка может происходить неравномерно. Плита начинает работать на изгиб, возникают дополнительные напряжения.

Причиной неоднородности могут стать:

• старые траншеи;
• засыпанные ямы;
• остатки прежних сооружений;
• локальные участки рыхлого грунта;
• различная толщина насыпного слоя;
• зоны переувлажнения.

Влажность

Вода существенно меняет свойства многих грунтов. Переувлажнение может уменьшать их устойчивость и способствовать развитию деформаций.

Состояние участка зависит не только от глубины грунтовых вод. Важны поверхностный сток, особенности рельефа, состояние водоотведения и способность основания пропускать воду.

Морозное пучение и сезонные перемещения основания

Для части грунтов характерно изменение объёма при замерзании содержащейся в них воды. При неодинаковых условиях под разными участками здания перемещения также могут различаться.

Монолитная плита благодаря своей пространственной жёсткости способна распределять часть таких воздействий, но это не означает, что она полностью устраняет проблему.

На работу основания влияют:

• тип грунта;
• его влажность;
• температурный режим;
• состояние прилегающей территории;
• конструкция основания под плитой;
• тепловой режим самого гаража.

Отапливаемое и постоянно холодное помещение могут создавать разные условия в грунте под зданием.

Роль основания под плитой

Толщину железобетона нельзя оценивать без понимания того, на чём он лежит.

Подготовленное основание выполняет сразу несколько функций. Оно помогает равномернее передавать нагрузку, уменьшает влияние локальных слабых участков и создаёт стабильную поверхность для основной конструкции.

Качество подготовки определяется не названием используемого материала, а его фактическим состоянием.

Особенно важны:

• равномерность;
• стабильность;
• уплотнение;
• отсутствие рыхлых локальных участков;
• возможность отвода лишней воды;
• сохранение геометрии основания.

Толстая плита над плохо подготовленным грунтом не обязательно окажется более надёжным решением, чем грамотно спроектированная конструкция меньшей материалоёмкости на стабильном основании.

Толщина и жёсткость плиты

Увеличение толщины повышает жёсткость железобетонного элемента. Он становится менее чувствительным к некоторым видам изгиба и способен распределять нагрузку на большую площадь.

Однако связь между толщиной и надёжностью нельзя свести к принципу «чем больше, тем лучше».

Избыточная толщина имеет свои последствия:

• растёт расход бетона;
• увеличивается собственный вес конструкции;
• требуется больше подготовительных и сопутствующих материалов;
• возрастает стоимость работ;
• усложняется организация бетонирования;
• могут увеличиваться требования к основанию.

Собственный вес фундаментной конструкции тоже является нагрузкой на грунт.

Задача проектирования состоит не в максимальном увеличении размеров, а в согласовании характеристик всех элементов.

Почему нельзя рассматривать толщину отдельно от армирования

Железобетонная плита работает как система из бетона и арматуры.

Если бетон воспринимает преимущественно сжимающие усилия, арматура необходима в зонах растяжения, возникающих при изгибе. Характер напряжений зависит от распределения нагрузки и реакции основания.

На работу армирования влияют:

• положение арматуры внутри сечения;
• её распределение;
• геометрия плиты;
• характер нагрузок;
• особенности опирания;
• качество выполнения железобетонной конструкции.

Простое увеличение количества металла не заменяет корректный расчёт так же, как увеличение толщины бетона не исправляет ошибочно выбранную схему армирования.

Толщина и армирование рассматриваются совместно.

Однослойное и пространственное армирование — не вопрос привычки

В гаражном строительстве можно встретить разные варианты размещения арматуры. Иногда решение пытаются выбрать по принципу «так обычно делают».

Такой подход не отражает реальную работу конструкции.

Растягивающие усилия могут возникать в разных зонах сечения в зависимости от того, как плита изгибается. В одном участке причина изгиба связана с нагрузкой сверху, в другом — с реакцией основания или локальной деформацией грунта.

Схема армирования должна соответствовать предполагаемой работе железобетонного элемента, а не только его толщине.

Что происходит в местах опирания стен

Зоны под стенами отличаются от центральной части пола характером нагрузки.

Несущая стена передаёт значительный вес вдоль сравнительно узкой линии. Из-за этого в фундаменте могут возникать повышенные локальные усилия.

В проектах используют разные конструктивные решения:

• плиту постоянной толщины;
• локальное усиление отдельных зон;
• утолщённые участки;
• рёбра;
• комбинированные фундаментные конструкции.

Выбор зависит от схемы здания и условий основания. Само наличие монолитной плиты ещё не означает, что вся её площадь должна иметь совершенно одинаковую конструкцию.

Края плиты работают в особых условиях

Центральная и краевая части основания нагружены неодинаково.

По периметру располагаются наружные стены, проходят участки контакта с окружающим грунтом и возникают температурные воздействия. Здесь же особенно заметно влияние поверхностной воды и сезонных изменений грунта.

Дополнительную сложность создаёт проём гаражных ворот. В этом месте привычная схема наружной стены прерывается, а эксплуатационные нагрузки сохраняются.

Краевые участки требуют оценки как части общей конструкции, а не как продолжения обычного пола.

Фундаментная плита и пол гаража — не всегда одно и то же

Монолитная поверхность внутри гаража может выполнять разные функции.

В одном случае железобетонная плита является фундаментом, воспринимающим нагрузку от всего здания. В другом бетонный пол расположен внутри отдельно выполненного фундамента и передаёт главным образом эксплуатационные нагрузки.

Это принципиально разные конструктивные ситуации.

Если бетон служит лишь полом, его работа определяется преимущественно:

• нагрузкой от транспорта;
• оборудованием;
• состоянием основания;
• эксплуатацией поверхности.

Если плита одновременно является фундаментом, к этим воздействиям добавляется нагрузка от несущих конструкций здания.

Сравнивать толщину таких элементов без учёта их назначения некорректно.

Отапливаемый гараж требует более комплексной оценки

При постоянном отоплении меняется температурный режим основания. Если помещение остаётся холодным, грунт ведёт себя иначе.

Тепловой режим связан с фундаментом через целый комплекс решений:

• теплоизоляцию;
• конструкцию пола;
• прилегающую территорию;
• защиту от влаги;
• режим эксплуатации здания.

Ошибочно воспринимать утепление как дополнительный слой, никак не связанный с фундаментом. Оно может влиять на температурные условия в основании и потому учитывается вместе с другими конструктивными решениями.

Почему чужая стройка — плохой ориентир

Один из распространённых способов выбрать конструкцию — посмотреть, какая плита сделана в похожем гараже.

Внешнее сходство зданий мало говорит об условиях их работы.

Неизвестными могут оставаться:

• тип грунта;
• качество его подготовки;
• масса здания;
• конструкция стен;
• фактическое армирование;
• наличие локальных усилений;
• гидрологические условия;
• эксплуатационные нагрузки;
• история деформаций здания.

Даже если соседний гараж много лет выглядит исправным, это не доказывает, что то же решение оптимально на другом участке.

Какие ошибки особенно опасны

Проблемы часто появляются не из-за одного неудачного параметра, а из сочетания нескольких факторов.

Выбор толщины только по массе автомобиля

Машина является лишь одной из нагрузок. Для фундаментной плиты вес стен и других конструкций может быть не менее значимым.

Игнорирование грунта

Даже массивная железобетонная конструкция не становится независимой от основания. Неравномерная осадка способна создать серьёзные изгибающие усилия.

Попытка компенсировать плохое основание бетоном

Дополнительный бетон увеличивает жёсткость, но одновременно повышает собственный вес. Он не устраняет рыхлый грунт, переувлажнение или неоднородность основания.

Копирование конструкции другого гаража

Такой подход не учитывает различия в здании и участке.

Раздельный выбор толщины и армирования

Эти характеристики работают совместно и должны соответствовать одной расчётной модели.

Недооценка локальных нагрузок

Тяжёлый станок, внутренняя опора или массивная перегородка могут создавать воздействия, которых нет в обычной зоне пола.

Трещина не всегда означает недостаточную толщину

Появление трещин нередко автоматически связывают с тем, что бетонная плита была слишком тонкой. Причин значительно больше.

Трещинообразованию могут способствовать:

• неравномерные деформации основания;
• усадочные процессы;
• температурные изменения;
• ошибки в армировании;
• особенности бетонирования;
• локальные концентрации напряжений;
• изменения влажности;
• недостаточная стабильность основания.

Характер трещины также имеет значение. Поверхностное растрескивание и признаки значительной деформации конструкции нельзя считать одинаковыми явлениями.

По одному факту появления трещины нельзя достоверно определить, какой именно параметр был выбран неправильно.

Чем опасна недостаточная жёсткость плиты

При неблагоприятном сочетании нагрузки и основания плита может испытывать повышенный изгиб.

Возможные последствия включают:

• развитие трещин;
• раскрытие уже существующих дефектов;
• локальные деформации;
• повреждение отделочных покрытий;
• нарушение положения стен или перегородок;
• проблемы в местах примыкания конструкций.

Надёжность зависит не только от того, выдержит ли бетон вертикальную нагрузку. Важна способность всей фундаментной системы сохранять работоспособность при возможных деформациях основания.

Почему чрезмерный запас тоже не всегда рационален

На частной стройке встречается противоположный подход: сделать плиту намного массивнее предполагаемой необходимости, чтобы исключить риск.

Это повышает материалоёмкость проекта, но не гарантирует устранения слабых мест.

Если проблема связана с водой, рыхлым грунтом или неравномерностью основания, увеличение количества бетона воздействует на следствие, а не на исходную причину.

Массивная конструкция также создаёт дополнительную постоянную нагрузку.

Рациональный запас отличается от произвольного увеличения всех размеров. Он закладывается в конструкцию с учётом расчётной модели и свойств материалов.

Какие данные имеют значение при проектировании

Для обоснованной оценки фундаментной плиты специалисту требуется не одна характеристика, а набор взаимосвязанных исходных данных.

Обычно рассматриваются:

• размеры и конфигурация гаража;
• конструкция наружных стен;
• наличие внутренних несущих элементов;
• особенности кровли;
• предполагаемые нагрузки внутри помещения;
• свойства грунта;
• характер основания под плитой;
• условия увлажнения участка;
• температурный режим здания;
• конструкция армирования;
• возможные локальные зоны усиления.

Чем тяжелее и сложнее постройка, тем опаснее выбирать параметры по усреднённому примеру.

Когда особенно важно расчётное обоснование

Некоторые условия повышают требования к оценке фундаментной конструкции.

К ним относятся:

• тяжёлые каменные стены;
• крупный гараж с несколькими функциональными зонами;
• тяжёлый транспорт;
• стационарное оборудование значительной массы;
• внутренние несущие опоры;
• неоднородный участок;
• насыпные грунты;
• заметные перепады рельефа;
• признаки переувлажнения;
• сложная конфигурация здания.

При сочетании нескольких факторов идея универсальной толщины окончательно теряет практический смысл.

Как оценивать решение без попытки самостоятельно назначить размер

До получения расчёта полезно проверить саму логику проекта.

Можно обратить внимание на несколько вопросов:

• определено ли назначение плиты — фундамент это или только пол;
• учтены ли стены и другие постоянные нагрузки;
• известны ли характеристики основания;
• предусмотрены ли места локального нагружения;
• связана ли схема армирования с конструкцией плиты;
• учтены ли условия увлажнения;
• рассмотрены ли краевые зоны;
• соответствует ли решение предполагаемой эксплуатации гаража.

Такая проверка не заменяет расчёт, но помогает обнаружить ситуацию, когда решение фактически основано только на выбранной на глаз толщине бетона.

Что важнее самой толщины

Толщина монолитной плиты — заметный и легко измеряемый параметр, поэтому внимание часто сосредотачивается именно на нём. Надёжность гаражного основания определяется всей конструктивной системой.

На итоговый результат одновременно влияют стабильность грунта, подготовка основания, геометрия плиты, армирование, нагрузки от здания, эксплуатация и условия увлажнения.

Хорошо спроектированная плита представляет собой согласованное решение, где бетон, арматура и основание работают совместно. Если один элемент системы выбран без связи с другими, увеличение толщины не обязательно устранит проблему.

Для гаража особенно важно различать два вопроса: какую нагрузку должна воспринимать конструкция и в каких условиях она будет эту нагрузку передавать на грунт. Именно ответы на них определяют требования к фундаменту гораздо точнее, чем универсальная цифра, взятая из чужого проекта или усреднённого примера.
