Плиты ПНО: что это такое, чем они отличаются и что учитывать при выборе перекрытия

Плиты ПНО встречаются в проектах малоэтажных домов, каталогах железобетонных изделий и предложениях производителей как облегченный вариант сборного железобетонного перекрытия. Обычно речь идет о многопустотной железобетонной плите уменьшенной высоты. У ряда производителей изделия, называемые ПНО, имеют высоту 160 мм и продольные пустоты, за счет которых снижается собственная масса конструкции.

При этом обозначение «ПНО» требует некоторой осторожности. В ГОСТ 9561-2016, распространяющемся на железобетонные многопустотные плиты перекрытий, среди стандартизованных типов перечисляются изделия ПК различных разновидностей, ПГ и ПБ; отдельного типа с обозначением ПНО в этом перечне нет. Поэтому сама аббревиатура еще не дает полного представления о конструкции, технологии изготовления и расчетных характеристиках конкретной плиты. Для реального строительства важны не только три буквы в каталоге, но и документация производителя, фактическая маркировка изделия и проектные характеристики.

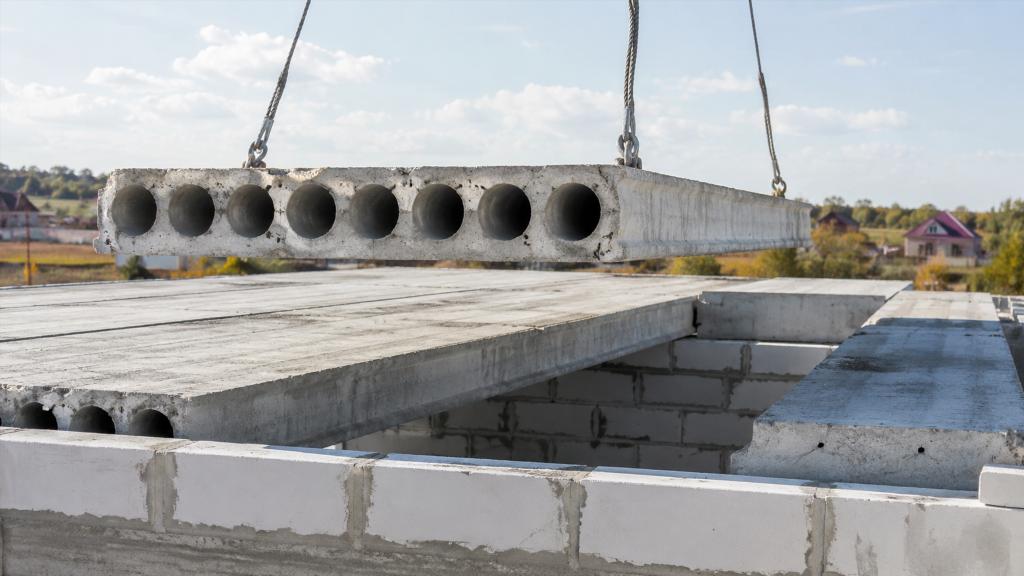

Что представляют собой плиты ПНО

В распространенной производственной практике плитами ПНО называют облегченные железобетонные элементы перекрытия с продольными пустотами. Основную работу в такой конструкции совместно выполняют бетон и арматура, а пустоты позволяют не заполнять бетоном весь объем плиты. У некоторых производителей серия ПНО выпускается высотой 160 мм.

По назначению это несущие элементы сборного перекрытия. Из отдельных плит формируют горизонтальную конструкцию, разделяющую этажи или помещения здания. Принцип применения близок к другим разновидностям многопустотных железобетонных плит: готовое заводское изделие доставляют на объект, а его положение и условия работы определяются проектом.

Само слово «облегченная» не означает, что плита является легкой в бытовом понимании. Даже сравнительно небольшие железобетонные изделия весят сотни килограммов, а длинные плиты — значительно больше тонны. Например, в каталогах производителей встречаются изделия ПНО высотой 160 мм массой около 700 кг при длине примерно 3 м и около 1,7 т при длине более 6 м. Эти цифры относятся к конкретным изделиям и не могут автоматически переноситься на любую плиту с обозначением ПНО.

Зачем внутри нужны пустоты

Пустоты в железобетонной плите позволяют уменьшить количество бетона в тех участках сечения, где сплошной массив материала не всегда необходим. В результате изделие может иметь меньшую собственную массу по сравнению с сопоставимой сплошной конструкцией.

Многопустотная схема характерна далеко не только для ПНО. ГОСТ 9561-2016 посвящен именно многопустотным плитам перекрытий и предусматривает несколько типов таких изделий. Пустоты располагаются вдоль плиты, а их геометрия и взаимное расположение зависят от типа конструкции.

Пустотность дает сразу несколько конструктивных последствий:

• уменьшается собственная масса железобетонного элемента;
• сокращается объем бетона по сравнению со сплошной плитой такого же внешнего размера;
• конструкция сохраняет развитую верхнюю и нижнюю зоны сечения, участвующие в работе плиты;
• меняются характеристики сечения, поэтому размеры пустот, армирование и прочность бетона нельзя рассматривать отдельно друг от друга.

Именно последний пункт особенно важен. Наличие пустот само по себе не говорит о допустимой нагрузке. Две внешне похожие плиты могут заметно различаться по армированию, бетону, длине, расчетной схеме и несущей способности.

Почему ПНО называют облегченными плитами

Основное отличие изделий, продаваемых под обозначением ПНО, связано с уменьшенной высотой и массой. В каталогах нескольких производителей ПНО представлены как плиты высотой 160 мм. Для сравнения, ГОСТ 9561-2016 предусматривает ряд традиционных многопустотных плит типа ПК высотой 220 мм, тогда как тип 7ПК имеет высоту 160 мм.

Из этого следует важная особенность терминологии: выражение «плита ПНО» не стоит воспринимать как исчерпывающее техническое описание отдельного универсального конструктивного типа. На практике облегченные плиты разных производителей могут быть связаны с различной технической документацией и иметь собственные особенности.

Уменьшение высоты перекрытия интересно для малоэтажного строительства прежде всего меньшей собственной массой элемента и более компактным сечением. Однако уменьшенная толщина не означает автоматического преимущества во всех проектах. Несущая способность плиты определяется конструкцией изделия в целом, а не одним геометрическим размером.

ПНО и ПК: в чем различие

Плиты ПК — одна из традиционных разновидностей многопустотных железобетонных плит. ГОСТ 9561-2016 предусматривает несколько типов ПК, различающихся высотой, формой и размером пустот, а также схемой опирания. Среди них есть изделия высотой 220, 260, 300 и 160 мм.

ПНО в каталогах производителей чаще позиционируются как облегченные плиты высотой 160 мм. Поэтому распространенное сравнение «ПНО против ПК» несколько упрощает ситуацию. Группа ПК сама по себе неоднородна, а стандартизованный тип 7ПК также имеет высоту 160 мм.

Корректнее сравнивать конкретные изделия по их параметрам:

• высоте и ширине;
• длине;
• собственной массе;
• расчетной нагрузке;
• характеристикам бетона;
• армированию;
• условиям опирания;
• конструктивным особенностям торцов;
• нормативной и технической документации производителя.

Сравнение только по названию серии может привести к ошибочному выводу, что все ПК обязательно тяжелее, а все ПНО имеют одинаковую конструкцию.

ПНО и ПБ — не одно и то же

ПБ является типом многопустотной плиты, прямо предусмотренным ГОСТ 9561-2016. Стандарт связывает плиты ПБ с безопалубочным непрерывным формованием на длинных стендах. Геометрия таких изделий зависит в том числе от параметров производственного оборудования.

Название ПНО само по себе такой информации о технологии изготовления не дает. Более того, отдельные современные производители предлагают облегченные плиты высотой 160 мм с маркировкой ПБ, одновременно используя в структуре каталога привычное покупателям название ПНО. Например, в одном производственном каталоге раздел «Плиты ПНО 160 мм» содержит изделия с обозначением 1.6ПБ.

Из-за этого ориентироваться только на разговорные названия «ПНО», «ПК» или «ПБ» при оценке перекрытия недостаточно. Точное обозначение в паспорте и проектной документации намного информативнее коммерческого названия категории.

Где применяются облегченные плиты

Производители позиционируют ПНО преимущественно как изделия для устройства железобетонных перекрытий, в том числе в малоэтажном строительстве. Их привлекательность связана с сочетанием заводской готовности, пустотной конструкции и меньшей высоты некоторых серий.

Сфера возможного применения определяется не названием плиты, а проектными условиями. Для оценки учитываются пролет, нагрузки, несущая система здания, характеристики опорных конструкций и параметры самого изделия.

Особенно осторожно следует относиться к идее заменить одну разновидность плиты другой только из-за совпадения длины и ширины. Одинаковые габариты еще не означают одинаковую работу конструкции.

Когда уменьшенная масса действительно имеет значение

Собственный вес перекрытия входит в совокупную нагрузку, воспринимаемую несущими конструкциями здания. Поэтому более легкое изделие при прочих соответствующих проекту характеристиках уменьшает постоянную составляющую нагрузки.

Это не означает, что выбор более легкой плиты автоматически позволяет уменьшить стены или фундамент. Такие решения относятся уже к расчету здания. Облегченная плита лишь имеет меньшую собственную массу; последствия этого свойства для конкретного сооружения определяются проектом.

Что означает маркировка ПНО

В продаже можно встретить обозначения вроде ПНО 30-10-8, ПНО 38-10-8 или ПНО 63-12-8. Производственные каталоги показывают, что за такими обозначениями стоят изделия различной длины, ширины и массы. Например, плита ПНО 30-10-8 у одного производителя имеет фактическую длину около 298 см, ширину 99 см и высоту 16 см, а ПНО 63-12-8 — длину около 628 см, ширину 119 см при той же высоте 16 см.

Однако расшифровывать любую маркировку ПНО только по общей аналогии опасно. Марки изделий устанавливаются в соответствии с документацией, по которой они выпускаются, и особенности обозначений следует проверять по паспорту или каталогу конкретного изготовителя.

Особое внимание заслуживает показатель нагрузки. Одинаковая высота не гарантирует одинаковой несущей способности, а цифра в наименовании изделия должна трактоваться в соответствии с принятой для этой продукции системой маркировки.

Какие преимущества могут иметь плиты ПНО

Главное конструктивное преимущество облегченных плит связано с уменьшением собственного веса при сохранении функции несущего элемента перекрытия. Производители также указывают уменьшенную высоту как характерную особенность распространенных серий ПНО.

К практическим достоинствам таких изделий можно отнести:

• меньшую массу по сравнению с более массивным изделием сопоставимой площади;
• относительно небольшую конструктивную высоту распространенных 160-миллиметровых серий;
• заводское изготовление;
• возможность применения стандартной идеи сборного железобетонного перекрытия;
• наличие различных длин и ширин в производственных линейках.

Однако каждое из этих достоинств имеет границы. Меньшая высота ценна только тогда, когда характеристики изделия соответствуют требуемой работе перекрытия. Большой ассортимент размеров полезен лишь при наличии подходящей проектной раскладки. Заводское происхождение также не отменяет необходимости проверять документацию и состояние конкретной партии.

Какие у ПНО есть ограничения

Облегченная конструкция не является универсальной заменой любой другой железобетонной плиты. С уменьшением высоты меняется геометрия рабочего сечения, поэтому требуемые характеристики обеспечиваются сочетанием размеров, бетона и армирования.

Нельзя считать, что ПНО подходит для любого пролета или любой нагрузки только потому, что это железобетонная плита. Даже внутри одной производственной серии масса и размеры изделий заметно меняются с длиной.

Также следует учитывать, что распространенное обозначение ПНО не входит отдельной позицией в перечень типов ГОСТ 9561-2016. Это повышает значение заводского паспорта и технической документации: по ним можно установить, что именно представляет собой конкретное изделие и по какому документу оно изготовлено.

Почему нельзя выбирать плиту только по толщине

Высота 160 мм — самая заметная характеристика многих плит, называемых ПНО, но для оценки перекрытия этого недостаточно. У двух изделий одинаковой толщины могут различаться длина, рабочее армирование, геометрия пустот, масса и допустимые проектные нагрузки.

ГОСТ 9561-2016 хорошо показывает, насколько разнообразными могут быть многопустотные конструкции: стандарт предусматривает разные типы ПК, а также ПГ и ПБ, причем различаются не только размеры плит, но и параметры пустот и конструктивные схемы.

Поэтому утверждение «плита тоньше, значит она слабее» слишком упрощает работу железобетонной конструкции. Не менее ошибочен и обратный подход — считать более тонкую плиту полноценной заменой толстой только потому, что в каталоге заявлен сопоставимый показатель нагрузки.

Какие характеристики нужно знать о конкретной плите

Для содержательной оценки изделия одного названия ПНО мало. Нужен набор характеристик, позволяющий идентифицировать плиту и сопоставить ее с проектом.

Полезно обращать внимание на:

• полную заводскую маркировку;
• фактические размеры;
• собственную массу;
• заявленную расчетную нагрузку;
• материал и характеристики бетона;
• конструкцию и армирование;
• документ, по которому изготовлено изделие;
• требования к опиранию;
• заводской паспорт;
• допустимые условия применения.

Такой подход особенно важен при сравнении предложений разных заводов. Одинаковое коммерческое название еще не доказывает конструктивную идентичность изделий.

Почему паспорт важнее названия в каталоге

Каталог помогает предварительно подобрать типоразмер, но несущая плита является конструктивным элементом здания. Точное наименование, нормативная база изготовления и характеристики конкретного изделия должны подтверждаться документацией.

Это особенно актуально для ПНО, поскольку само обозначение широко используется производителями, хотя отдельный тип «ПНО» не указан в перечне ГОСТ 9561-2016. Один изготовитель может связывать такое название с определенной серией изделий, другой — использовать его как общее обозначение облегченной продукции.

ПНО нельзя рассматривать отдельно от всего перекрытия

Плита работает не сама по себе, а как часть несущей системы. Ее нагрузка передается на стены, балки или другие опоры, а сама конструкция воспринимает собственный вес и воздействие расположенных выше элементов здания и эксплуатации помещений.

По этой причине достоинства облегченной плиты оцениваются вместе с конструкцией дома. В одном проекте уменьшенная высота и масса могут быть полезными, в другом определяющим станет требуемый пролет, нагрузка или особенность несущей схемы.

Также нельзя переносить характеристики короткой плиты на длинную только из-за принадлежности к одной серии. В производственных каталогах ПНО представлены в широком диапазоне длин, при этом масса изделия существенно увеличивается с ростом его размеров.

Частые заблуждения о плитах ПНО

«ПНО — это просто тонкая ПК»

Такое определение слишком грубое. У распространенных ПНО действительно есть сходство с традиционными пустотными плитами, а высота многих изделий составляет 160 мм. Но конструктивный тип необходимо определять по документации конкретного изделия. В самом ГОСТ 9561-2016 существует тип 7ПК высотой 160 мм, поэтому одна лишь толщина не определяет название плиты.

«Любые ПНО одинаковые»

Нет. Даже каталоги разных изготовителей показывают различия в ассортименте и принятой маркировке. Общее название категории не заменяет характеристики конкретной серии.

«Если плита облегченная, значит нагрузка на нее обязательно меньше»

Связь не настолько прямая. Собственная масса и несущая способность — разные характеристики. Уменьшение количества бетона влияет на вес изделия, но требуемая несущая способность обеспечивается всей конструкцией плиты, включая геометрию, бетон и армирование.

«Достаточно выбрать подходящую длину»

Длина показывает только один геометрический параметр. Для несущего элемента важны также ширина, высота, масса, расчетные характеристики, опирание и соответствие проекту.

Чем ПНО интересны для частного строительства

Облегченные многопустотные плиты привлекательны там, где требуется получить сборное железобетонное перекрытие при сравнительно небольшой конструктивной высоте. Производители прямо ориентируют часть таких изделий на малоэтажное строительство.

Их сильная сторона заключается не в универсальности, а в сочетании нескольких свойств: заводского изготовления, пустотной структуры, сравнительно небольшой высоты распространенных серий и меньшей собственной массы относительно более массивных вариантов.

При этом ПНО не следует воспринимать как самостоятельный «класс лучше обычных плит». Это один из встречающихся на рынке вариантов облегченного сборного перекрытия, пригодность которого определяется характеристиками конкретного изделия и требованиями проекта.

Главное о плитах ПНО

Под названием ПНО обычно предлагаются облегченные многопустотные железобетонные плиты перекрытия. Для распространенных серий характерна высота 160 мм и продольные внутренние пустоты. Такие изделия позволяют получить сборное железобетонное перекрытие с меньшей собственной массой по сравнению с более массивными вариантами.

Одновременно аббревиатуру ПНО нельзя считать достаточной технической характеристикой. В действующем ГОСТ 9561-2016 отдельный тип с таким обозначением не указан: стандарт оперирует типами ПК, ПГ и ПБ.

Поэтому при оценке плиты важнее определить ее реальные размеры, массу, несущие характеристики, способ изготовления, армирование, условия опирания и документ, по которому она выпущена. Такой подход позволяет воспринимать ПНО не просто как «тонкую плиту», а как конкретный несущий элемент со своим набором характеристик и ограничений.
