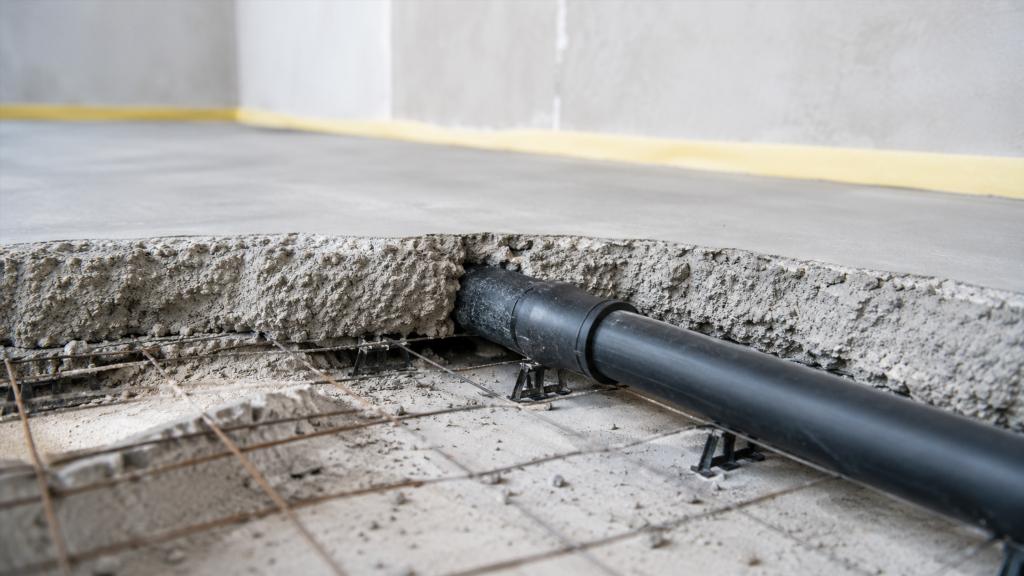

ПНД-труба в стяжке: особенности, риски и ограничения скрытого размещения

ПНД-трубы широко применяют в системах водоснабжения благодаря устойчивости к коррозии, небольшой массе и способности переносить определённые деформации без разрушения. Иногда трассу водопровода рассматривают как часть конструкции пола и размещают под стяжкой или непосредственно в её толще. Такое решение позволяет скрыть коммуникации, не занимать пространство вдоль стен и сделать инженерные линии менее заметными.

При этом сама возможность скрыть трубу не означает, что любое размещение в полу одинаково удачно. На долговечность системы влияют температурные изменения, механические нагрузки, состояние основания, расположение соединений и возможность доступа к трубопроводу после завершения отделки. Ошибка, которая остаётся незаметной на этапе ремонта, позднее может потребовать вскрытия напольного покрытия и части стяжки.

Размещение ПНД-трубы в стяжке стоит рассматривать не как способ просто убрать коммуникацию из поля зрения, а как инженерное решение со своими преимуществами, ограничениями и эксплуатационными последствиями.

Что представляет собой ПНД-труба

ПНД — распространённое обозначение полиэтилена низкого давления. Из него производят трубы, применяемые в различных инженерных системах, в том числе для транспортировки холодной воды.

Материал отличается от металлических труб отсутствием коррозии. На внутренней поверхности не образуется ржавчина, а сама труба сравнительно хорошо переносит контакт с влагой. Полиэтилен обладает некоторой пластичностью, поэтому трубопровод способен воспринимать небольшие подвижки основания лучше, чем жёсткие материалы.

Для скрытого размещения важны несколько свойств:

устойчивость полиэтилена к влаге;
отсутствие электрохимической коррозии;
относительно гладкая внутренняя поверхность;
способность трубы немного изменять размеры при колебаниях температуры;
чувствительность к значительному нагреву и механическим повреждениям;
зависимость надёжности системы не только от самой трубы, но и от соединений.

Последний фактор особенно важен. Цельный участок трубопровода и участок с соединительными элементами имеют разный уровень эксплуатационного риска.

Почему ПНД-трубу размещают в конструкции пола

Скрытая прокладка позволяет освободить стены от открытых коммуникаций и провести трубопровод по более прямому маршруту. Это бывает удобно при ремонте помещений, где часть инженерных сетей всё равно оказывается внутри многослойной конструкции пола.

Такое решение может давать несколько преимуществ:

коммуникации не видны после завершения отделки;
труба защищена от случайных бытовых ударов;
уменьшается количество открытых участков водопровода;
трассу иногда удаётся разместить без сложного обхода дверных проёмов и других элементов помещения.

Однако эстетика и удобство планировки относятся только к одной стороне вопроса. После устройства стяжки доступ к трубопроводу резко усложняется. Именно это меняет требования к надёжности всей скрытой линии.

Главная особенность скрытого трубопровода — ограниченный доступ

Открытую трубу можно осмотреть. На ней заметны следы влаги, повреждения, деформация фитинга или подтекание. Трубопровод под полом большую часть времени остаётся невидимым.

При возникновении проблемы её признаки могут проявиться не в непосредственном месте повреждения. Влага способна распространяться по слоям конструкции, попадать в соседние зоны или выходить наружу на расстоянии от дефекта.

Из-за этого скрытая прокладка особенно чувствительна к качеству тех элементов, которые невозможно будет проверить без демонтажа.

Почему соединения требуют особого внимания

Сам по себе непрерывный отрезок полиэтиленовой трубы обычно имеет меньше потенциальных слабых мест, чем система с несколькими соединениями. Каждый фитинг создаёт дополнительный участок, качество которого зависит от материала соединительного элемента, состояния трубы и правильности монтажа.

После заливки стяжки соединение перестаёт быть доступным для обычного визуального контроля. Если оно потеряет герметичность, локальный ремонт может оказаться сложнее, чем при открытой прокладке.

По этой причине при оценке уже существующей системы полезно понимать, проходит ли под полом цельный участок трубы или в скрытой зоне находятся соединительные элементы.

Влияние температурных изменений

Полиэтилен относится к материалам, размеры которых изменяются при нагревании и охлаждении. На длинном участке такие изменения могут быть заметнее, чем кажется по небольшому фрагменту трубы.

Стяжка, напольное покрытие и сама труба работают при разных условиях. Температура пола меняется в течение года, а рядом могут проходить отопительные коммуникации или элементы системы тёплого пола.

Если труба оказывается жёстко зафиксирована окружающим материалом, температурные изменения способны создавать дополнительные напряжения. Особенно нежелательны ситуации, при которых ПНД-трубопровод находится рядом с источником повышенной температуры, на которую он не рассчитан.

ПНД чаще связывают с холодным водоснабжением. При проектировании коммуникаций важно различать условия эксплуатации конкретного типа трубы, а не считать любой полиэтиленовый трубопровод универсальным.

Что происходит при непосредственном контакте со стяжкой

Цементно-песчаная или бетонная стяжка после набора прочности превращается в достаточно жёсткую конструкцию. Полиэтиленовая труба, наоборот, сохраняет определённую гибкость.

Разница в свойствах материалов означает, что механическое взаимодействие между ними имеет значение. Труба может испытывать давление окружающего слоя, а небольшие перемещения конструкции пола способны передаваться на трубопровод.

Наличие защитной оболочки или канала позволяет отделить трубу от непосредственного контакта с жёстким материалом и частично снизить влияние локальных нагрузок. Конкретное конструктивное решение зависит от назначения трубопровода и устройства пола.

Нежелательно воспринимать слой стяжки как универсальную защиту. Он действительно закрывает трубу от внешнего воздействия сверху, но одновременно делает её частью сложной конструкции, где возможны собственные деформации и напряжения.

Механические нагрузки и повреждения

ПНД-труба обладает пластичностью, но это не делает её неуязвимой. Особенно опасны локальные воздействия на небольшой участок.

К потенциально неблагоприятным факторам относятся:

острые элементы основания;
строительный мусор в зоне прохождения трубы;
сильное локальное давление;
повреждение при последующих ремонтных работах;
чрезмерное пережатие;
контакт с элементами, способными создавать постоянное точечное воздействие.

После устройства пола появляется ещё один риск — сверление. Владелец помещения спустя несколько лет может не знать точного расположения скрытой трассы. Установка перегородки, крепление оборудования или другие работы способны случайно затронуть трубопровод.

Наличие понятной схемы скрытых коммуникаций помогает снизить вероятность подобных повреждений.

Подвижки и трещины в стяжке

Стяжка не всегда остаётся полностью неподвижной. В ней могут возникать усадочные процессы, температурные изменения и локальные деформации основания.

Небольшая пластичность полиэтиленовой трубы в такой ситуации является преимуществом по сравнению с некоторыми жёсткими материалами. Но запас гибкости не бесконечен.

Особенно неблагоприятны участки, где труба:

сильно зажата;
имеет резкий изгиб;
проходит через границу конструкций с разным характером движения;
соприкасается с жёстким острым элементом;
испытывает нагрузку непосредственно возле соединения.

Одна небольшая трещина в стяжке сама по себе не означает обязательного повреждения трубопровода. Значение имеет характер перемещения и то, как именно расположен скрытый участок.

ПНД-труба рядом с тёплым полом

Сочетание нескольких инженерных систем внутри одной конструкции требует особого внимания. В полу могут одновременно находиться водопровод, электрические кабели, отопительные трубы и другие элементы.

Для ПНД-трубопровода принципиально важен температурный режим. Если рядом расположена система подогрева, необходимо учитывать возможное постоянное тепловое воздействие.

Проблема заключается не только в максимально возможной температуре. Значение имеют продолжительность нагрева и регулярные циклы изменения температуры.

При оценке такого решения обычно рассматривают:

назначение ПНД-трубы;
свойства конкретного трубного материала;
возможную температуру окружающей зоны;
взаимное расположение инженерных коммуникаций;
наличие конструктивного разделения между системами.

Расположение двух коммуникаций рядом не обязательно является дефектом. Риск определяется реальными условиями эксплуатации.

Почему цельный участок предпочтительнее множества скрытых соединений

Чем сложнее система, тем больше у неё потенциальных точек отказа. Это справедливо для большинства инженерных коммуникаций.

У длинного цельного участка ПНД-трубы основным объектом контроля остаётся сам материал. Если внутри конструкции расположены фитинги, добавляются дополнительные факторы: качество соединения, его устойчивость к нагрузкам и долговременная герметичность.

Скрытое соединение имеет ещё одну эксплуатационную особенность. Даже небольшой дефект становится значительно дороже в устранении, поскольку перед ремонтом приходится добираться до трубопровода.

Разумная оценка скрытой линии должна учитывать не только вопрос «подходит ли ПНД для размещения в полу», но и реальную конфигурацию трассы.

Защитная оболочка и её функции

В скрытых коммуникациях трубу нередко отделяют от окружающей конструкции дополнительной оболочкой. Её роль шире, чем просто механическая защита.

В зависимости от устройства пола оболочка может:

уменьшать непосредственный контакт трубы со стяжкой;
защищать поверхность от локальных повреждений;
давать трубопроводу небольшой запас для температурных перемещений;
отделять трубу от соседних материалов;
снижать воздействие отдельных участков конструкции на стенку трубы.

Наличие оболочки не устраняет все риски. Сильно повреждённая труба, ненадёжное соединение или неподходящий температурный режим не становятся безопасными только потому, что трубопровод закрыт защитным слоем.

Что может указывать на проблему со скрытой трубой

Дефект трубопровода внутри пола не всегда проявляется очевидной струёй воды. Небольшая утечка может долго оставаться незаметной.

Насторожить могут:

устойчивое появление влажного участка без понятной причины;
изменение состояния напольного покрытия;
локальное отсыревание примыкающих конструкций;
признаки влаги у нижней части стен;
необычное изменение работы системы водоснабжения;
повторное появление сырости после высыхания поверхности.

Эти признаки не доказывают, что повреждена именно ПНД-труба. Похожую картину дают проблемы с гидроизоляцией, канализацией, отоплением и другими коммуникациями.

Скрытая конструкция затрудняет диагностику, поэтому попытка определить место дефекта только по внешнему пятну может дать ошибочный результат.

Какие ошибки особенно нежелательны

Многие проблемы скрытых трубопроводов связаны не со свойствами полиэтилена как материала, а с тем, как система была размещена внутри конструкции.

К характерным ошибкам относятся:

большое количество труднодоступных соединений;
отсутствие информации о маршруте трубы;
контакт с острыми строительными элементами;
размещение в зоне неподходящего температурного режима;
сильное пережатие трубы;
неудачное расположение возле подвижных участков конструкции;
восприятие стяжки как полной гарантии механической защиты.

После завершения ремонта эти недостатки трудно обнаружить визуально. Их последствия могут проявиться значительно позже.

Чем отличается скрытая прокладка от открытой

Открытое размещение коммуникаций часто уступает скрытому по внешнему виду, однако имеет эксплуатационное преимущество — доступность.

Трубу можно осматривать, а соединения проще обслуживать. При повреждении локальный участок обычно доступнее для ремонта.

Скрытая прокладка, наоборот, позволяет получить аккуратный интерьер и защитить коммуникацию от обычных бытовых воздействий. За это приходится платить сложностью доступа.

Основное различие можно сформулировать так: при открытом расположении проще обслуживать систему после монтажа, а при скрытом особое значение приобретает надёжность решения до окончательного закрытия конструкции.

Когда размещение ПНД-трубы в стяжке вызывает больше вопросов

Сам факт нахождения полиэтиленовой трубы под полом не является достаточным основанием считать систему проблемной. Гораздо важнее сопутствующие условия.

Повышенного внимания требуют ситуации, когда неизвестно:

есть ли под стяжкой фитинги;
пересекается ли труба с нагревающимися элементами;
защищена ли она от локальных механических воздействий;
где проходит трасса;
для какой среды предназначена конкретная труба;
в каком состоянии находится основание пола.

В старом доме часть этих сведений может быть утрачена. Тогда оценка системы основывается на доступных участках, состоянии пола, истории эксплуатации и результатах обследования.

Что полезно знать о скрытой трассе после ремонта

После устройства чистового пола информация о расположении коммуникаций сама становится важной частью эксплуатации дома.

Полезно сохранять сведения о том:

где проходит трубопровод;
в каких местах он меняет направление;
какие другие коммуникации находятся рядом;
существуют ли скрытые соединения;
где расположены доступные узлы системы.

Такая информация особенно ценна при будущей перепланировке, установке мебели с креплением к полу или других строительных работах.

Повреждение исправной трубы во время последующего ремонта — один из рисков, который не связан со старением материала и может возникнуть даже у новой системы.

Долговечность зависит не только от материала трубы

ПНД ценят за устойчивость к коррозии и влагостойкость, но срок службы скрытого трубопровода нельзя оценивать только по названию материала.

На состояние системы влияют:

качество самой трубы;
условия температуры и давления;
состояние соединений;
механические нагрузки;
конфигурация трассы;
взаимодействие с окружающей конструкцией;
качество первоначальных работ;
последующие изменения пола и помещения.

Хороший материал не компенсирует неблагоприятные условия эксплуатации. Аналогично грамотное конструктивное решение позволяет полнее использовать преимущества полиэтиленового трубопровода.

Главные плюсы и минусы ПНД-трубы под стяжкой

У скрытого размещения есть понятные сильные стороны. Труба не занимает полезное пространство, не нарушает внешний вид помещения и защищена от случайных бытовых воздействий.

Преимущества обычно связаны с такими особенностями:

отсутствие открытой трассы в интерьере;
влагостойкость материала;
отсутствие коррозии полиэтилена;
сравнительная гибкость трубопровода;
возможность разместить коммуникацию внутри конструкции пола.

Ограничения связаны прежде всего с обслуживанием:

затруднён визуальный контроль;
сложнее определить место скрытой утечки;
ремонт может потребовать вскрытия пола;
особенно нежелательны недоступные соединения;
необходимо учитывать температурные и механические воздействия;
возрастает значение документации расположения трассы.

Баланс этих факторов зависит от конкретного устройства инженерной системы.

Что стоит оценивать перед окончательным закрытием коммуникаций

Для скрытого трубопровода особенно важен принцип: после завершения пола исправлять недостатки становится сложнее. Поэтому ценность предварительной оценки здесь выше, чем у открытых коммуникаций.

На общем уровне внимание обращают не на отдельный признак, а на сочетание факторов:

Назначение трубы

Материал и исполнение трубопровода должны соответствовать среде и условиям эксплуатации.

Количество соединений

Недоступные фитинги создают дополнительные точки потенциальной неисправности.

Температурное окружение

Соседство с нагревающимися коммуникациями меняет условия работы полиэтилена.

Механическая защищённость

Важно исключить постоянное локальное давление и контакт с элементами, способными повредить стенку трубы.

Возможность будущих работ

Скрытая трасса должна оставаться известной владельцу помещения, чтобы снизить риск случайного повреждения при ремонте.

Итог

ПНД-труба в стяжке может быть частью скрытой системы водоснабжения, но качество такого решения определяется значительно большим числом факторов, чем устойчивость полиэтилена к влаге. Значение имеют температурный режим, механические воздействия, устройство пола, расположение соединений и будущая доступность коммуникации.

Наиболее благоприятно выглядит ситуация, когда скрытый участок имеет простую конфигурацию, не содержит лишних потенциально уязвимых элементов, не подвергается неподходящему нагреву и защищён от локального давления. Чем сложнее трасса и чем меньше информации остаётся о её расположении после ремонта, тем выше эксплуатационные риски.

Главное ограничение скрытой прокладки связано не с тем, что труба находится под стяжкой как таковой, а с потерей свободного доступа к ней. Любая неисправность внутри пола обходится сложнее, чем аналогичная проблема на открытом участке. Именно поэтому при оценке ПНД-трубы в стяжке важнее смотреть на устройство системы целиком, а не только на материал трубопровода.
