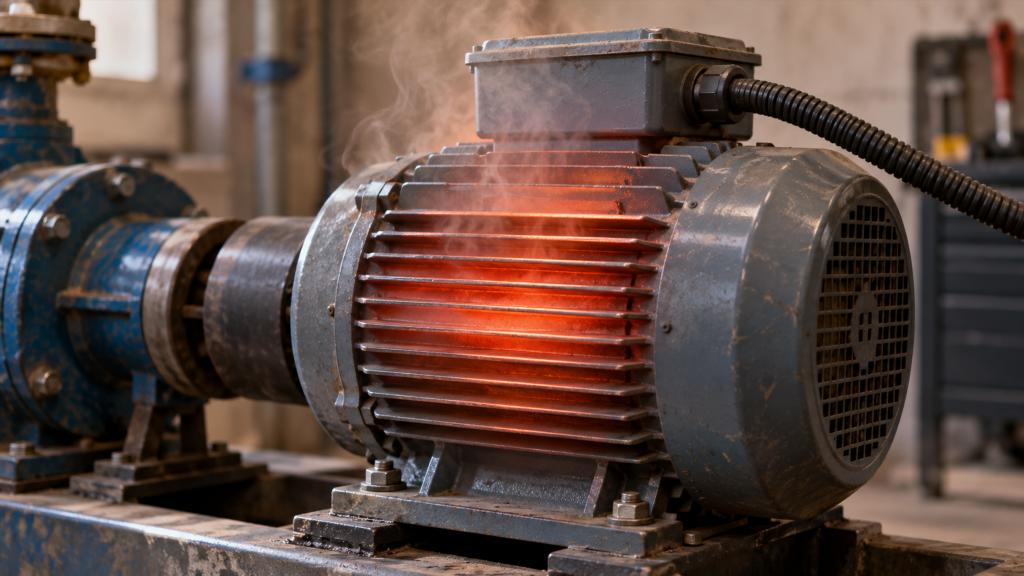

Почему сильно греется электродвигатель: основные причины перегрева

Сильный нагрев электродвигателя — признак того, что его тепловой режим отличается от нормального. Сам по себе нагрев во время работы не всегда означает неисправность: электрическая машина преобразует часть потребляемой энергии в тепло, поэтому корпус двигателя может быть заметно тёплым. Проблема возникает, когда температура растёт быстрее обычного, двигатель становится чрезмерно горячим, срабатывает тепловая защита, появляется запах нагретой изоляции, меняется звук работы или оборудование начинает отключаться.

Причины перегрева бывают электрическими, механическими и эксплуатационными. Они нередко связаны между собой. Например, перегруженный механизм заставляет двигатель потреблять повышенный ток, а повышенный ток увеличивает нагрев обмоток. Загрязнённая система охлаждения дополнительно ухудшает отвод этого тепла.

Разобраться в причине можно по характеру нагрева, условиям его появления и сопутствующим признакам. При этом вскрытие двигателя, проверку обмоток и работу с силовыми цепями безопаснее поручать специалисту, особенно если оборудование подключено к сети 380 В.

Как понять, что электродвигатель действительно перегревается

Оценивать состояние двигателя только по ощущению от прикосновения к корпусу недостаточно. Температура, которая кажется человеку очень высокой, для некоторых электродвигателей может находиться в пределах допустимого рабочего режима. Допустимый нагрев зависит от конструкции машины, класса изоляции, температуры окружающего воздуха, нагрузки и способа охлаждения.

Настораживать должны не столько тёплый корпус, сколько изменение привычного поведения оборудования.

К характерным признакам проблемного перегрева относятся:

• двигатель стал нагреваться заметно сильнее, чем раньше при той же работе;
• температура быстро растёт вскоре после запуска;
• срабатывает тепловое реле или другая защита;
• двигатель периодически самопроизвольно отключается;
• появляется запах перегретой изоляции;
• корпус греется неравномерно;
• снижается частота вращения под привычной нагрузкой;
• слышны гул, скрежет, свист или другие непривычные звуки;
• приводной механизм вращается тяжелее обычного;
• нагрев сопровождается повышенной вибрацией.

Особенно опасно продолжать эксплуатацию, если вместе с сильным нагревом появляется дым, запах горелой изоляции, искрение или резко меняется звук двигателя.

Перегрузка электродвигателя

Одна из наиболее распространённых причин перегрева — работа с нагрузкой выше той, на которую рассчитан двигатель.

При увеличении механического сопротивления электродвигателю требуется больший крутящий момент. Для его создания возрастает потребляемый ток. Вместе с током увеличиваются электрические потери в обмотках, и двигатель начинает выделять больше тепла.

Перегрузка может быть постоянной или возникать периодически. Характерный пример — электродвигатель насоса, вентилятора, станка или другого бытового и хозяйственного оборудования нормально работает без нагрузки, но быстро греется после подключения исполнительного механизма.

Причиной повышенной нагрузки могут стать:

• заклинивание или тугое вращение механизма;
• неправильная регулировка привода;
• чрезмерное натяжение ремня;
• загрязнение рабочего органа оборудования;
• увеличение сопротивления вращению;
• неподходящий режим эксплуатации;
• использование двигателя для механизма, требующего большей мощности.

Перегрев из-за нагрузки нельзя считать исключительно электрической проблемой. Исправный двигатель тоже способен перегреваться, если ему приходится постоянно работать за пределами расчётного режима.

Пониженное или нестабильное напряжение

Распространено представление, что опасно только повышенное напряжение. Для работающего двигателя заметное снижение напряжения тоже может создавать неблагоприятный режим.

При недостаточном напряжении асинхронному двигателю бывает сложнее развивать необходимый момент. Под нагрузкой увеличивается скольжение, а ток может заметно возрасти. Результатом становится усиленный нагрев обмоток.

Ситуация особенно характерна для сетей с большой просадкой напряжения, длинными линиями недостаточного сечения, ненадёжными соединениями или одновременно включёнными мощными потребителями.

Повышенное напряжение также способно нарушать нормальный режим работы. Его влияние зависит от конструкции двигателя, характера нагрузки и величины отклонения.

Если двигатель раньше работал нормально, а затем начал перегреваться без изменений механической нагрузки, состояние питающей сети относится к параметрам, которые имеет смысл проверить.

Перекос фаз в трёхфазном двигателе

Трёхфазные электродвигатели чувствительны к несимметрии питания. Если напряжения между фазами заметно различаются, токи в обмотках также распределяются неравномерно. Одна или несколько обмоток могут оказаться сильнее нагружены и перегреваться.

Перекос возникает из-за проблем во внешней сети, плохих контактов, повреждений кабеля, коммутационной аппаратуры или неравномерной нагрузки на питающую систему.

При этом двигатель внешне может продолжать работать, из-за чего неисправность не всегда сразу заметна. Продолжительная эксплуатация в таком режиме ускоряет старение изоляции.

Обрыв одной из фаз

Более опасная ситуация — потеря фазы во время работы трёхфазного двигателя.

Если одна фаза исчезает, двигатель в ряде случаев не останавливается немедленно. Он продолжает вращаться, но ток в оставшихся фазах резко возрастает. Температура обмоток быстро увеличивается.

Характерными признаками могут быть:

• необычный гул;
• снижение мощности;
• затруднённый запуск;
• быстрый нагрев;
• срабатывание защиты;
• заметное изменение тока по фазам.

Такой режим способен быстро повредить обмотки, поэтому игнорировать подобные симптомы нельзя.

Плохие контакты в электрической цепи

Ненадёжное соединение в клеммной коробке, контакторе, автомате или другом элементе цепи может создавать дополнительное переходное сопротивление. Сам контакт при этом нагревается, а питание двигателя становится нестабильным.

Проблема иногда проявляется неравномерно: двигатель работает нормально после холодного запуска, но спустя некоторое время нагрев соединения усиливается и параметры питания ухудшаются.

Плохой контакт опасен ещё и тем, что локальная температура в месте соединения может быть намного выше температуры корпуса двигателя.

Признаками могут служить потемнение изоляции, следы нагрева на клеммах, изменение цвета металлических деталей, запах нагретого пластика или периодическое изменение режима работы.

Проверка таких соединений требует отключения оборудования от питания и соблюдения правил электробезопасности.

Межвитковое замыкание и повреждение обмоток

Перегрев способен быть следствием внутреннего электрического дефекта двигателя.

При повреждении изоляции между соседними витками обмотки возникает межвитковое замыкание. Часть обмотки начинает работать ненормально, токи увеличиваются, а нагрев может стать локальным и интенсивным.

На ранней стадии двигатель иногда продолжает вращаться почти без заметной потери мощности. Постепенно состояние ухудшается, температура растёт, появляется характерный запах, могут изменяться ток и звук работы.

Повреждение изоляции возникает по разным причинам:

• длительный предыдущий перегрев;
• старение изоляционных материалов;
• попадание влаги;
• загрязнение;
• механическое повреждение;
• сильные скачки напряжения;
• эксплуатация двигателя в тяжёлом режиме.

Межвитковое замыкание невозможно надёжно определить только по температуре корпуса. Для подтверждения состояния обмоток используют электрические измерения и специализированную диагностику.

Проблемы с подшипниками

Электродвигатель может быть электрически исправен и при этом перегреваться из-за повышенного механического сопротивления.

Подшипники должны обеспечивать свободное вращение ротора. Износ, недостаток смазки, загрязнение или повреждение дорожек качения увеличивают трение. Часть энергии двигателя начинает расходоваться на преодоление этого сопротивления.

При проблемах с подшипниками часто появляются дополнительные признаки:

• гул;
• шелест;
• скрежет;
• свист;
• вибрация;
• локальный нагрев корпуса в районе подшипниковых щитов.

Состояние подшипников особенно важно у двигателей, которые долго работают без остановки или эксплуатируются в запылённых помещениях.

Локальный сильный нагрев со стороны одного подшипникового узла чаще указывает на механическую проблему, чем равномерное повышение температуры всего корпуса.

Затруднённое вращение подключённого механизма

Иногда причина находится не в электродвигателе, а в оборудовании, которое он приводит.

Насос может испытывать повышенное гидравлическое сопротивление, вентилятор — работать с загрязнённой крыльчаткой, станочный механизм — иметь тугой узел или нарушенную регулировку. Двигатель при этом получает дополнительную нагрузку.

Подобная ситуация характерна для оборудования, которое долго не обслуживалось.

Полезный диагностический признак — изменение нагрева после появления механической нагрузки. Если сам двигатель работает устойчиво, а вместе с приводным механизмом быстро нагревается, необходимо оценивать состояние всей системы, а не только электрической машины.

Слишком частые пуски

Запуск является одним из наиболее тяжёлых режимов для многих электродвигателей. В момент пуска ток значительно выше рабочего.

Если двигатель запускают редко, кратковременный пусковой нагрев обычно успевает рассеяться. При частых запусках тепло накапливается быстрее, чем корпус и система вентиляции успевают его отводить.

Проблема возникает у приводов с большим числом циклов включения и выключения, особенно если двигатель не рассчитан на такой режим.

На нагрев влияет не только количество запусков, но и их продолжительность. Если механизму требуется слишком много времени для разгона, повышенный пусковой ток сохраняется дольше.

Затяжной запуск может быть связан с перегрузкой, недостаточным напряжением или механическим сопротивлением.

Длительная работа на малых оборотах

Для двигателей с принудительным регулированием частоты вращения важен режим охлаждения.

У многих моделей вентилятор установлен непосредственно на валу. Чем медленнее вращается вал, тем меньше воздуха проходит через корпус. Электродвигатель при этом может продолжать развивать значительный момент и выделять тепло, а эффективность собственного вентилятора снижается.

Такая ситуация возможна при работе с частотным преобразователем на низкой частоте.

Из этого не следует, что регулировать обороты двигателя нельзя. Значение имеют конструкция двигателя, рабочая нагрузка, диапазон регулирования и предусмотренный способ охлаждения.

Для продолжительной работы на низких оборотах иногда применяют отдельное принудительное охлаждение, если оно предусмотрено конструкцией оборудования.

Загрязнение вентилятора и корпуса

Воздушное охлаждение электродвигателя рассчитано на свободное движение воздуха около корпуса.

Со временем вентиляционные отверстия и наружные рёбра покрываются:

• пылью;
• древесной стружкой;
• волокнами;
• масляными отложениями;
• строительной пылью;
• грязью.

Слой загрязнения работает как теплоизоляция и ухудшает передачу тепла окружающему воздуху.

Если загрязняется кожух вентилятора или сама крыльчатка, снижается воздушный поток. Даже при нормальном токе двигатель может работать горячее, чем раньше.

Такой тип перегрева особенно характерен для мастерских, гаражей, деревообрабатывающего оборудования и технических помещений.

Повреждение вентилятора охлаждения

Крыльчатка на валу двигателя может треснуть, ослабнуть или потерять часть лопастей. Иногда вращению вентилятора мешают посторонние предметы или сильные загрязнения.

Двигатель продолжает работать, поэтому неисправность не всегда сразу связывают с системой охлаждения. Температура постепенно повышается, хотя электрическая нагрузка остаётся прежней.

Косвенным признаком бывает изменение характерного воздушного потока и звука вентилятора.

Неподходящие условия окружающей среды

Температура двигателя определяется не только количеством выделяемого тепла, но и способностью отдать его наружу.

Если оборудование работает в маленьком закрытом помещении без нормального воздухообмена, окружающий воздух постепенно нагревается. Разница температур между корпусом и воздухом уменьшается, поэтому охлаждение становится менее эффективным.

Похожая проблема возникает при высокой температуре окружающей среды.

Негативно влияют также:

• установка двигателя вплотную к стене;
• закрытие вентиляционных отверстий;
• размещение рядом с источником тепла;
• работа внутри плохо вентилируемого кожуха;
• накопление горячего воздуха вокруг оборудования.

Иногда изменение условий установки объясняет перегрев лучше, чем поиск внутренней неисправности двигателя.

Неправильная схема соединения обмоток

У некоторых трёхфазных электродвигателей предусмотрено соединение обмоток по схеме «звезда» или «треугольник» в зависимости от параметров сети и паспортных данных.

Ошибочная схема подключения способна привести к ненормальным токам, снижению момента или перегреву.

Определять необходимое соединение только по привычной практике нельзя. Оно должно соответствовать паспортной табличке конкретного двигателя и параметрам питающей сети.

Ошибка особенно вероятна после замены двигателя, ремонта оборудования или изменения схемы питания.

Несоответствие двигателя рабочей задаче

Если двигатель изначально выбран без достаточного запаса для конкретного механизма, перегрев может проявляться регулярно при совершенно исправном состоянии всех узлов.

Важна не только указанная мощность. Рабочий режим зависит от пусковой нагрузки, продолжительности включения, характера момента, количества пусков и условий охлаждения.

Двигатель, нормально работающий с вентилятором, может оказаться неподходящим для механизма с тяжёлым пуском, даже если номинальная мощность оборудования кажется сопоставимой.

Постоянная эксплуатация на границе возможностей снижает ресурс изоляции и подшипников.

Почему перегрев опасен для электродвигателя

Главный элемент, страдающий от высокой температуры, — изоляция обмоток.

Изоляционные материалы рассчитаны на определённый температурный диапазон. Длительное превышение допустимой температуры ускоряет их старение. Материал становится более хрупким, ухудшаются его диэлектрические свойства, возрастает вероятность межвитковых замыканий и пробоя.

Перегрев влияет и на другие части двигателя:

• сокращает срок службы подшипников и смазки;
• вызывает деформацию отдельных деталей;
• ухудшает состояние уплотнений;
• ускоряет старение пластмассовых элементов;
• способен привести к повреждению клемм и соединений;
• повышает риск полного отказа двигателя.

Особенно неблагоприятен циклический режим, когда двигатель многократно сильно нагревается и затем остывает.

Что можно понять по характеру нагрева

Разные неисправности иногда дают различную картину температуры.

Равномерно нагревается весь корпус

Такое поведение чаще связано с общей перегрузкой, повышенным током, плохим охлаждением или высокой температурой окружающего воздуха.

Также причиной может быть продолжительная работа в режиме, близком к максимально допустимому.

Сильнее греется один конец двигателя

Если высокая температура сосредоточена около подшипникового щита, стоит учитывать состояние соответствующего подшипника.

Локальный нагрев может сопровождаться шумом или вибрацией.

Двигатель быстро греется сразу после запуска

Быстрый рост температуры способен указывать на значительную перегрузку, проблемы питания, неправильное соединение обмоток или внутреннюю электрическую неисправность.

Если одновременно двигатель тяжело набирает обороты, гудит или не развивает обычную мощность, продолжать работу рискованно.

Нагрев появляется только под нагрузкой

Если на холостом ходу двигатель работает устойчиво, а при подключении механизма быстро становится горячим, нужно учитывать перегрузку и состояние приводимого оборудования.

Причиной может быть и недостаточная мощность двигателя для фактического режима работы.

Какие данные помогают найти причину

Диагностика становится точнее, если оценивать несколько параметров одновременно.

Специалист обычно сопоставляет:

• ток двигателя;
• напряжение питания;
• равномерность напряжений и токов по фазам;
• температуру корпуса;
• режим и продолжительность работы;
• состояние подшипников;
• свободность вращения привода;
• состояние вентиляции;
• характеристики подключённого механизма;
• данные на паспортной табличке двигателя.

Один показатель редко даёт полный ответ. Например, высокая температура при нормальном токе может указывать на плохое охлаждение или проблемы подшипников, а повышенный ток заставляет искать перегрузку или электрическую неисправность.

Когда двигатель лучше сразу отключить

Не каждый нагрев требует немедленной остановки, но существуют признаки, при которых дальнейшая эксплуатация может увеличить повреждения.

Оборудование следует отключить и провести диагностику, если наблюдаются:

• запах горелой изоляции;
• дым;
• искрение;
• резкий скрежет;
• заклинивание вала;
• сильная вибрация;
• многократное срабатывание защиты;
• внезапное значительное снижение оборотов;
• ненормально быстрый рост температуры;
• признаки потери фазы у трёхфазного двигателя.

Повторно включать оборудование после срабатывания тепловой защиты без выяснения причины нежелательно. Защита могла отключить двигатель именно для предотвращения перегрева обмоток.

Почему нельзя решать проблему только усилением защиты

Иногда при регулярном отключении двигателя возникает желание установить защитный аппарат с большим номиналом. Такой подход может скрыть симптом, но не устранить его источник.

Если тепловая защита правильно подобрана и регулярно срабатывает, причиной может быть реальная перегрузка, повышенный ток или неисправность двигателя.

Завышенный ток срабатывания способен позволить обмоткам нагреваться до опасной температуры.

Защитные устройства должны соответствовать параметрам двигателя и условиям эксплуатации, а не подбираться только с целью исключить отключения.

Как отличить проблему двигателя от проблемы механизма

Полезно разделять электрическую машину и её нагрузку как две связанные части одной системы.

На неисправность самого двигателя могут указывать повреждение обмоток, проблемы подшипников, нарушение вентиляции или дефекты электрических соединений.

На проблему приводимого механизма чаще указывают:

• тяжёлое вращение;
• заклинивание;
• увеличившаяся нагрузка;
• необычные звуки от рабочего узла;
• перегрев, возникающий именно после передачи нагрузки на вал.

Бывает и сочетание причин. Например, изношенный подшипник оборудования повышает нагрузку, двигатель начинает потреблять больший ток, а забитые вентиляционные каналы не позволяют эффективно отводить дополнительное тепло.

Что чаще всего вызывает сильный нагрев электродвигателя

На практике причины обычно относятся к нескольким основным группам: двигатель перегружен, питание не соответствует нормальному режиму, увеличилось механическое сопротивление или ухудшилось охлаждение.

Если проблема появилась внезапно после длительной нормальной эксплуатации, стоит учитывать недавно возникшие неисправности: повреждение подшипника, ухудшение контакта, потерю фазы, загрязнение вентиляции или заклинивание приводимого механизма.

Если двигатель перегревался с момента установки, возможны неправильное подключение, несоответствие двигателя нагрузке, недостаточная вентиляция места установки или неподходящий режим работы.

Продолжать эксплуатацию сильно нагревающегося двигателя без определения причины нежелательно. Перегрев редко остаётся без последствий: даже если двигатель ещё работает, высокая температура постепенно разрушает изоляцию и уменьшает ресурс электрической машины. Диагностика должна учитывать одновременно электрическую нагрузку, состояние питания, механику привода и эффективность охлаждения.
