Подземная прокладка электричества по участку: варианты, защита кабеля и ограничения

Подземная электрическая линия позволяет подвести питание от дома или вводного устройства к гаражу, бане, мастерской, насосу, воротам, наружному освещению и другим объектам без воздушных проводов и опор. Такое решение не загромождает участок, меньше зависит от ветра, падающих веток и обледенения, но требует внимательного отношения к кабелю, трассе и способу его защиты.

Подземная прокладка — это не просто размещение провода в грунте. Кабель постоянно находится в условиях повышенной влажности, сезонных подвижек почвы, перепадов температуры и возможных механических нагрузок. На участке также могут проходить водопровод, канализация, дренаж, газовые и слаботочные линии. Ошибка при планировании способна затруднить ремонт, благоустройство или дальнейшее строительство.

Для безопасной линии оценивают не только электрическую нагрузку, но и свойства самого участка: расположение зданий, дорожек, проездов, деревьев, инженерных сетей и мест, где в дальнейшем возможны земляные работы. Монтаж и подключение силовых линий относятся к работам повышенной опасности и должны выполняться с учетом действующих требований электробезопасности.

Какие варианты подземной прокладки применяют на участке

Способ устройства линии зависит от типа кабеля, условий грунта и ожидаемых механических воздействий. Универсального варианта для всех участков нет.

На практике встречаются несколько подходов:

• кабель, рассчитанный на непосредственное размещение в земле;
• кабель с дополнительной механической защитой;
• прокладка линии внутри защитной трубы;
• комбинированный вариант, когда на отдельных участках трассы защита усиливается;
• устройство заранее предусмотренного канала для нескольких инженерных или электрических линий.

Выбор определяется не удобством монтажа, а условиями эксплуатации.

Кабель, предназначенный для прокладки в грунте

Для непосредственного контакта с грунтом применяются кабельные изделия, конструкция которых рассчитана на длительное воздействие окружающей среды. Значение имеют материал оболочки, стойкость к влаге, механическая прочность и допустимые условия эксплуатации.

Обычный провод, предназначенный для помещений, нельзя считать равноценной заменой подземному кабелю только потому, что он помещен в пластиковую оболочку или трубу. У разных изделий существенно отличаются требования к условиям эксплуатации.

При оценке кабеля учитывают:

• назначение изделия;
• допустимый способ прокладки;
• материал и количество жил;
• предполагаемую электрическую нагрузку;
• устойчивость оболочки к влаге и температурным изменениям;
• необходимость механической защиты;
• условия подключения с обеих сторон линии.

Сечение кабеля связано с нагрузкой, длиной трассы, способом прокладки и параметрами защитных аппаратов. Выбирать его только по мощности одного прибора некорректно, особенно если линия питает отдельную постройку с несколькими потребителями.

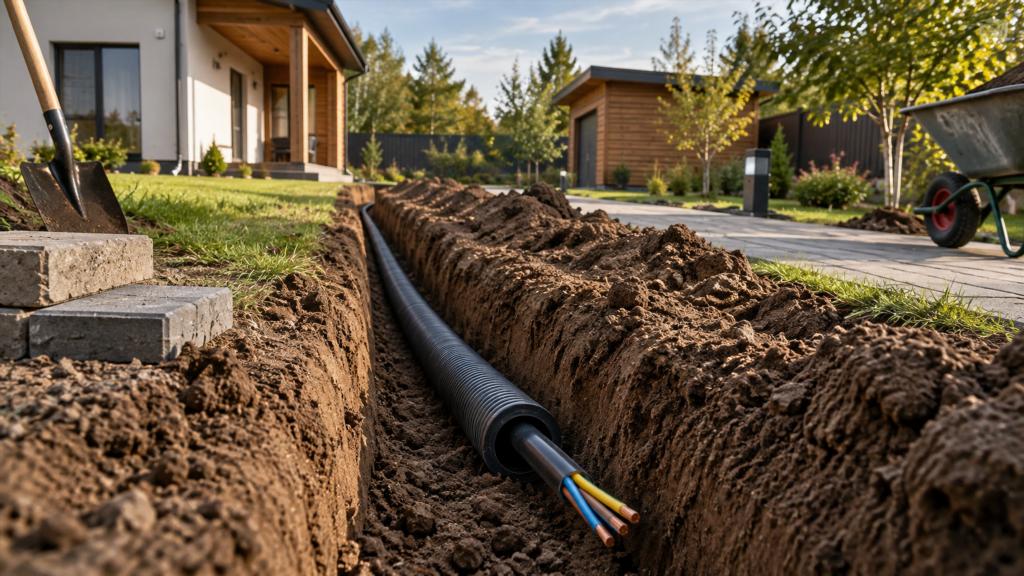

Защитная труба

Труба может выполнять несколько функций. Она отделяет кабель от грунта, уменьшает вероятность механического повреждения и в некоторых случаях облегчает организацию переходов под дорожками или другими участками с повышенной нагрузкой.

При этом наличие трубы само по себе не решает всех проблем. Защитный канал может заполняться влагой и конденсатом, а слишком длинная трасса с многочисленными поворотами значительно осложняет замену кабеля.

Трубу следует рассматривать как элемент системы защиты, а не как способ превратить любое кабельное изделие в подходящее для земли.

Особое внимание уделяют участкам:

• под автомобильными въездами;
• возле фундамента;
• в местах пересечения дорожек;
• рядом с площадками, где возможна работа тяжелой техники;
• в зонах будущего строительства;
• возле корней крупных деревьев.

На таких участках вероятность механического воздействия выше, чем под обычным газоном.

Как выбирают трассу подземной линии

Хорошая трасса должна быть не только короткой, но и предсказуемой для дальнейшей эксплуатации участка.

Слишком прямой маршрут иногда оказывается неудачным, если он пересекает будущую террасу, парковку, дренажную систему или место предполагаемой пристройки. Через несколько лет владельцу участка может понадобиться заменить водопровод, посадить деревья или установить новую постройку, и забытая электрическая линия станет серьезным ограничением.

Что учитывают при планировании

Перед устройством трассы желательно иметь представление обо всех существующих и планируемых коммуникациях.

Особенно важны:

• фундамент дома и хозяйственных построек;
• водопровод;
• канализационные трубы;
• дренаж;
• ливневая система;
• дорожки и автомобильные проезды;
• забор и ворота;
• деревья и крупные кустарники;
• будущие постройки;
• точки наружного освещения;
• места подключения оборудования.

Чем понятнее схема участка, тем меньше вероятность, что электрическая линия окажется там, где позднее понадобится копать.

Неудачным считается маршрут, который проходит по диагонали через свободную часть участка без явных ориентиров. Через несколько лет определить положение такого кабеля без документации значительно сложнее.

Более удобны трассы, привязанные к постоянным объектам: зданиям, границам участка, дорожкам или другим хорошо различимым ориентирам. При этом конкретное расположение должно соответствовать требованиям к совместной прокладке инженерных коммуникаций.

Почему глубина прокладки не выбирается произвольно

Подземный кабель должен быть защищен от обычных работ на участке. Слишком близкое расположение к поверхности повышает риск повреждения лопатой, буром, колышком, садовым инструментом или техникой.

С другой стороны, чрезмерное заглубление тоже не всегда полезно. Оно усложняет поиск линии и ремонт, увеличивает объем земляных работ и может привести к нежелательным пересечениям с другими коммуникациями.

Требуемое положение линии зависит от условий участка, назначения трассы, типа поверхности и действующих норм. Для газона, проезда или зоны с вероятными земляными работами условия различаются.

Точные параметры нельзя назначать только по общему совету. Их определяют с учетом проекта и нормативных требований для конкретного объекта.

Зачем кабелю механическая защита

Повреждение изоляции не обязательно приводит к мгновенному отказу. Иногда дефект оболочки остается незаметным, а затем в поврежденную область постепенно проникает влага. В результате линия начинает работать нестабильно, срабатывают защитные устройства или возникает утечка тока.

Основные источники механического воздействия на участке:

• лопаты и садовые буры;
• земляная техника;
• просадка грунта;
• камни и строительный мусор;
• нагрузки под автомобильными проездами;
• корни растений;
• последующее строительство;
• ремонт соседних коммуникаций.

Характер защиты выбирают с учетом вероятности таких воздействий.

Особенно опасно воспринимать участок после завершения благоустройства как место, где земляные работы больше никогда не понадобятся. Даже ухоженный двор со временем меняется: появляются беседки, теплицы, дополнительные дорожки, системы полива и новые точки освещения.

Влага и подземная электрическая линия

Грунт практически никогда нельзя считать сухой средой. Даже на песчаном участке возможны сезонное насыщение водой, конденсат и локальное подтопление.

Подземная линия должна нормально работать именно во влажной среде.

Повышенное внимание требуется:

• на участках с высоким уровнем грунтовых вод;
• в низинах;
• возле дренажных канав;
• рядом с водоемами;
• в местах скопления талой воды;
• на тяжелых глинистых грунтах.

Слабым местом часто становится не сам кабель, а его соединение.

Почему соединения под землей нежелательны

Любое соединение усложняет подземную линию. Оно должно сохранять электрические и изоляционные свойства в условиях влажности и температурных изменений.

Обычная распределительная коробка, предназначенная для стены или сухого помещения, не подходит для простого закапывания в землю.

По возможности трассу планируют так, чтобы силовой кабель проходил между доступными точками подключения без промежуточных соединений. Если соединение необходимо, применяют специальные решения, рассчитанные на соответствующие условия эксплуатации.

Для владельца участка важен практический принцип: чем меньше недоступных соединительных точек скрыто в грунте, тем проще дальнейшая диагностика линии.

Подземная линия под дорожкой и автомобильным проездом

Дорожки и проезды отличаются от газона повышенной механической нагрузкой и сложностью последующего доступа.

После укладки плитки, асфальта или бетона вскрытие поверхности ради ремонта кабеля становится дорогой и трудоемкой работой.

Поэтому такие участки желательно учитывать еще на стадии благоустройства. Защитный канал, предусмотренный заранее, может оказаться полезен не только для существующей линии, но и для будущих коммуникаций.

Особенно внимательно оценивают места, где проезжают автомобили или может работать строительная техника. Нагрузка на грунт здесь значительно выше, а повреждение линии часто связано не с электрической частью системы, а с недостаточной механической защитой.

Как пересекают другие коммуникации

На частном участке редко существует только электрический кабель. Рядом могут находиться трубы водоснабжения, канализация, дренажные каналы, системы полива и линии связи.

Прокладывать все коммуникации в одну общую траншею без учета правил их взаимного расположения не следует.

Разные системы имеют собственные требования к:

• расстояниям;
• пересечениям;
• защите;
• возможности обслуживания;
• последствиям аварии.

Например, ремонт поврежденной водопроводной трубы может потребовать значительных земляных работ. Если непосредственно рядом проходит неизвестная силовая линия, ситуация становится опасной для человека, выполняющего ремонт.

Точные условия совместного размещения определяются действующими требованиями и проектным решением.

Как организуют питание отдельных построек

Если подземная линия ведет не к одному светильнику, а к гаражу, бане, мастерской или другому зданию, задача становится сложнее.

Необходимо учитывать не только кабель между двумя точками, но и всю систему электроснабжения объекта:

• предполагаемую нагрузку;
• распределение потребителей;
• защитные аппараты;
• защиту от утечки тока;
• систему заземления;
• условия отключения;
• ввод кабеля в здание;
• возможность расширения нагрузки.

Кабель нельзя рассматривать отдельно от аппаратов защиты. Параметры линии и защитных устройств должны быть согласованы между собой.

Ситуация, когда в землю укладывают кабель «с запасом», а затем подключают его к случайно выбранному автоматическому выключателю, не обеспечивает корректной защиты.

Подземное питание наружного освещения

Линии садового освещения нередко имеют разветвленную структуру: светильники расположены возле дорожек, террасы, ворот, беседки или декоративных элементов.

Большое количество ответвлений увеличивает число соединений, поэтому такая система требует особенно продуманного проектирования.

Проблемой может стать не мощность светильников, а условия эксплуатации. Наружное электрооборудование испытывает воздействие дождя, снега, конденсата и перепадов температуры.

Все элементы должны соответствовать месту установки. Это касается не только светильников, но также соединительных узлов, кабельных вводов и защитных устройств.

Что происходит при повреждении подземного кабеля

Неисправность подземной линии не всегда выглядит как полный обрыв электричества.

Возможны разные признаки:

• периодическое отключение защитного устройства;
• срабатывание устройства защитного отключения;
• исчезновение напряжения в отдельной постройке;
• нестабильная работа оборудования;
• появление неисправности после сильных дождей;
• возникновение проблемы после земляных работ.

Повреждение нельзя безопасно искать методом случайного вскрытия грунта вдоль предполагаемой трассы.

Для диагностики применяют измерительные приборы и методы поиска кабельных повреждений. В зависимости от характера неисправности специалист может определить нарушение изоляции, обрыв или приблизительное положение проблемного участка.

Если схема трассы сохранена, поиск существенно упрощается.

Почему полезно сохранить схему кабеля

После благоустройства линия полностью исчезает из поля зрения. Через несколько лет легко забыть не только точную трассу, но и сам факт наличия кабеля в определенной части участка.

Схема особенно полезна перед:

• установкой забора;
• строительством навеса;
• устройством фундамента;
• посадкой крупных растений;
• монтажом системы полива;
• ремонтом водопровода;
• устройством новых дорожек;
• бурением грунта.

Документация не обязательно должна быть сложным инженерным чертежом. Главное, чтобы положение линии было однозначно связано с постоянными ориентирами участка и позволяло избежать случайного повреждения.

Полезно сохранять также сведения о назначении линии, типе кабеля и точках подключения.

Типичные ошибки при подземной прокладке

Большая часть проблем связана не с самим принципом подземного электроснабжения, а с попытками упростить отдельные элементы системы.

Распространенные ошибки включают:

• использование кабеля без учета условий прокладки;
• применение неподходящего провода только потому, что он помещен в трубу;
• размещение линии без понятной схемы;
• скрытые соединения в грунте;
• отсутствие усиленной защиты под проездом;
• прокладку рядом с другими коммуникациями без учета их обслуживания;
• выбор сечения без оценки всей нагрузки;
• несогласованность кабеля и защитных аппаратов;
• игнорирование возможного будущего строительства;
• отсутствие доступных точек для проверки и ремонта.

Отдельная проблема — использование случайно оставшейся трубы небольшого диаметра. При коротком прямом участке она может выглядеть удобным решением, но на длинной трассе с поворотами заменить кабель через такой канал бывает практически невозможно.

Подземная или воздушная линия: что удобнее на участке

Подземная прокладка выигрывает по внешнему виду и защищенности от атмосферных воздействий. На участке нет проводов над дорожками и деревьями, не требуются дополнительные опоры.

У нее есть и ограничения.

Подземную линию сложнее ремонтировать, ее трассу необходимо точно фиксировать, а земляные работы требуют предварительного планирования. Кроме того, стоимость устройства часто выше из-за подготовки трассы и механической защиты.

Воздушная линия заметнее и сильнее зависит от внешней среды, зато доступна для осмотра и во многих случаях проще при ремонте.

Сравнение выглядит так:

Характеристика	Подземная линия	Воздушная линия
Внешний вид участка	Кабель не виден	Провод остается видимым
Воздействие ветра и веток	Небольшое	Более существенное
Риск повреждения при земляных работах	Есть	Практически отсутствует
Доступ для ремонта	Сложнее	Обычно проще
Требования к планированию трассы	Высокие	Ниже
Влияние благоустройства	Нужно учитывать заранее	Обычно меньше
Механическая защита	Важна	Имеет другую специфику

Выбор зависит от планировки территории и характера электроснабжения. Для благоустроенного участка с несколькими стационарными объектами подземная линия часто удобна, если ее трасса предусмотрена заранее.

Что важно предусмотреть до благоустройства участка

Самый удобный момент для проектирования подземного электроснабжения наступает до устройства постоянных дорожек, парковок, газонов и ландшафтных конструкций.

На этом этапе можно согласовать расположение электричества с водой, канализацией, дренажем и освещением, предусмотреть переходы под будущими покрытиями и избежать лишнего вскрытия готового участка.

Для сложного участка полезно заранее сформировать общую схему инженерных сетей. Она показывает не только существующие коммуникации, но и резервные направления для будущего развития.

При планировании стоит предусмотреть возможное появление:

• мастерской;
• бани;
• гаража;
• теплицы;
• автоматических ворот;
• насоса;
• дополнительных светильников;
• системы полива;
• уличных розеток;
• оборудования для зоны отдыха.

Это не означает, что необходимо сразу прокладывать кабели ко всем потенциальным объектам. В некоторых местах достаточно заранее оставить подходящий коммуникационный канал или избежать размещения других систем там, где позже может понадобиться электрическая линия.

Когда необходим специалист

Подземная силовая линия относится к стационарной электропроводке и может находиться под напряжением десятилетиями. Ошибка в выборе кабеля, защиты или способа подключения способна долго оставаться незаметной.

Участие квалифицированного специалиста особенно важно, когда линия:

• питает отдельное здание;
• рассчитана на значительную нагрузку;
• проходит под автомобильным проездом;
• пересекает другие коммуникации;
• устраивается на влажном участке;
• имеет большую длину;
• связана с трехфазным питанием;
• подключается к существующему распределительному щиту;
• используется для оборудования, работающего на открытом воздухе.

Специалист оценивает линию как единую систему: от защитного аппарата и кабеля до способа ввода и распределения питания в конечной точке.

Каким должно быть продуманное подземное электроснабжение участка

Надежная подземная линия начинается с понятной трассы и подходящего для условий эксплуатации кабеля. Ее расположение согласуют с другими коммуникациями, дорожками, постройками и будущими земляными работами. В местах повышенной механической нагрузки предусматривают соответствующую защиту, а количество недоступных соединений стараются свести к минимуму.

Не менее важна электрическая часть системы. Сечение кабеля, допустимая нагрузка и защитные аппараты рассматриваются совместно, а точные параметры прокладки принимаются по действующим требованиям для конкретного объекта.

После завершения работ трасса не должна превращаться в неизвестный кабель, забытый под газоном. Сохраненная схема, понятные точки подключения и возможность профессиональной диагностики делают подземную линию значительно удобнее и безопаснее в течение всего срока эксплуатации участка.
