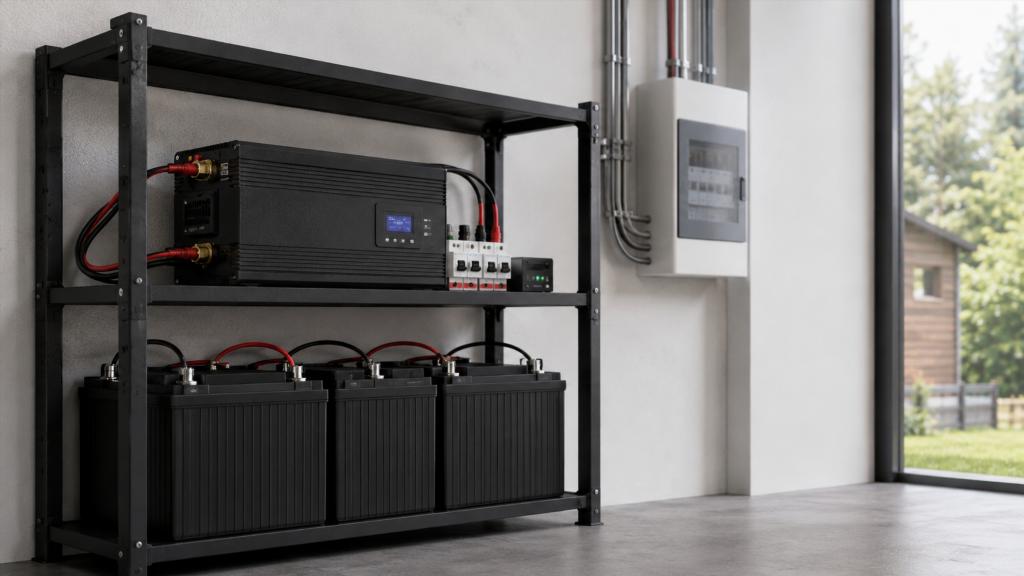

Самодельный ИБП для дома: возможности, ограничения и риски автономного питания

Источник бесперебойного питания в доме нужен не только для компьютера или сетевого оборудования. При перебоях электроснабжения от него может зависеть работа отопительной автоматики, циркуляционных насосов, связи, освещения и других систем, без которых привычная эксплуатация жилья быстро становится затруднительной. По этой причине идея собрать ИБП самостоятельно кажется привлекательной: отдельные компоненты можно подобрать под нужную нагрузку, запас энергии и предполагаемый сценарий использования.

Однако домашний источник бесперебойного питания — это не просто аккумулятор, соединенный с инвертором. Он представляет собой электротехническую систему, в которой одновременно решаются задачи преобразования энергии, зарядки, защиты аккумуляторов, переключения режимов, охлаждения и безопасного взаимодействия с домашней электросетью. Ошибки в такой системе способны привести не только к неожиданному отключению оборудования, но и к перегреву проводников, повреждению техники, аккумуляторов или элементов электропроводки.

Поэтому самодельный ИБП разумнее рассматривать не как простой набор деталей, который достаточно соединить между собой, а как комплекс резервного электроснабжения со своими ограничениями и требованиями.

Что представляет собой домашний ИБП

Основная задача источника бесперебойного питания — обеспечить нагрузку электроэнергией, когда основное питание исчезает или выходит за допустимые для оборудования пределы.

В обычном режиме электроэнергия поступает из сети. Одновременно система может поддерживать заряд аккумуляторного блока. После пропадания напряжения питание подключенной нагрузки начинает обеспечиваться энергией, накопленной в аккумуляторах.

В типичной системе присутствуют несколько функциональных частей:

• накопитель электрической энергии;
• устройство преобразования постоянного напряжения в переменное;
• зарядный узел;
• система управления;
• электрическая защита;
• средства контроля температуры и состояния аккумуляторов;
• механизм переключения между сетью и резервным источником.

Конкретная архитектура может существенно различаться. Одни системы предназначены только для питания нескольких маломощных устройств, другие рассматриваются как резервный источник для значительной части домашней электросети.

Чем шире круг подключенных потребителей, тем больше значение имеют проектирование, защита и корректное распределение нагрузки.

Почему аккумулятора и инвертора недостаточно

Упрощенная схема часто выглядит привлекательно: аккумулятор хранит энергию, инвертор превращает постоянное напряжение в переменное, а подключенное оборудование продолжает работать.

На практике между этими элементами существует множество дополнительных условий.

Аккумулятор нельзя бесконтрольно разряжать и заряжать. Инвертор имеет предел по мощности и особенностям подключаемой нагрузки. Соединительные проводники при значительных токах могут сильно нагреваться. Некоторые электроприборы при запуске кратковременно потребляют заметно больше энергии, чем во время обычной работы.

Также требуется учитывать поведение системы при появлении сетевого напряжения. Переход между источниками питания должен происходить таким образом, чтобы не создавать опасных режимов для оборудования и электросети.

Именно эта совокупность задач отличает полноценную систему резервного питания от простого соединения нескольких электротехнических компонентов.

Какие устройства обычно хотят питать от ИБП

Требования к системе сильно зависят от того, какие потребители должны продолжать работать во время отключения электричества.

Системы отопления

В частных домах резервное питание часто рассматривают для котельной автоматики и циркуляционных насосов. Даже если источником тепла служит газ или другое топливо, электроэнергия может потребоваться управляющей электронике, насосам, приводам и датчикам.

Для такой нагрузки важна не только доступная мощность. Некоторые устройства чувствительны к качеству питающего напряжения и особенностям работы инвертора.

Связь и интернет

Маршрутизатор, оборудование провайдера, небольшие сетевые устройства и системы связи обычно имеют сравнительно невысокое энергопотребление. Именно поэтому их резервирование часто оказывается проще, чем питание мощной бытовой техники.

Главная задача здесь обычно связана с продолжительностью автономной работы.

Освещение

Несколько экономичных светильников могут быть полезной резервной нагрузкой. При этом включение большого количества освещения заметно уменьшает время работы системы.

При проектировании резервного питания обычно выгоднее заранее разделять действительно необходимые потребители и те, без которых можно обойтись во время аварийного отключения.

Холодильное оборудование

Холодильники и морозильные камеры относятся к нагрузкам, которые нельзя оценивать исключительно по средней потребляемой мощности. Работа компрессора сопровождается циклическими включениями, а пусковой режим отличается от установившегося.

Это предъявляет дополнительные требования к преобразователю и запасу мощности системы.

Компьютеры и электроника

Для компьютеров важны стабильность питания и корректное переключение на резервный источник. Некоторые устройства способны нормально работать от широкого диапазона источников, другие предъявляют более строгие требования к форме напряжения.

Для чувствительной электроники качество преобразования энергии иногда оказывается не менее важным, чем запас аккумуляторов.

Какие нагрузки особенно сложны для резервного питания

Не вся домашняя техника одинаково удобна для работы от аккумуляторной системы.

Особенно требовательными могут быть:

• электрические нагреватели;
• электрические плиты и духовки;
• мощные насосы;
• компрессоры;
• некоторые электроинструменты;
• водонагревательное оборудование;
• кондиционеры;
• другие устройства с высокой потребляемой или пусковой мощностью.

Причина заключается в количестве энергии, которое требуется таким потребителям.

Даже крупный аккумуляторный блок хранит ограниченный запас. Если подключить мощный нагревательный прибор, накопленная энергия расходуется значительно быстрее, чем при питании автоматики, связи или небольшого количества освещения.

Поэтому домашний ИБП редко оценивают только по принципу «хватит ли мощности инвертора». Не менее важен вопрос, насколько долго система сможет поддерживать требуемую нагрузку.

Из чего складывается продолжительность автономной работы

Время работы нельзя надежно определить по одной характеристике аккумулятора.

На результат влияют:

• реальное потребление подключенных устройств;
• емкость и состояние накопителей;
• допустимая глубина разряда;
• потери в преобразователе;
• температура;
• режим работы потребителей;
• возраст аккумуляторов;
• собственное потребление оборудования ИБП.

Номинальный запас энергии и реально доступный запас — не одно и то же.

Часть энергии теряется при преобразовании. Некоторые типы аккумуляторов нежелательно регулярно разряжать до предельного состояния. С возрастом их фактическая емкость снижается.

Если система должна обеспечивать резервное питание в течение продолжительного времени, значение имеет весь энергетический баланс, а не только цифра на корпусе аккумулятора.

Аккумуляторы и их роль в системе

Аккумуляторный блок является одной из наиболее важных и дорогостоящих частей домашнего ИБП.

Разные технологии накопителей отличаются по массе, ресурсу, поведению при глубоком разряде, требованиям к зарядке и температурным условиям.

Свинцовые аккумуляторы

Такие накопители давно используются в резервных системах. Их преимуществами считаются распространенность и понятные характеристики.

Одновременно они имеют заметную массу и чувствительны к режимам эксплуатации. Частые глубокие разряды способны сокращать срок службы.

Не все свинцовые аккумуляторы одинаковы. Стартерный автомобильный аккумулятор создавался для другого режима работы, чем накопитель, рассчитанный на циклическую эксплуатацию.

Литиевые системы

Литиевые аккумуляторы обладают высокой удельной энергоемкостью и могут хорошо подходить для циклического использования при условии корректного управления.

При этом они требуют надежной системы контроля состояния ячеек, ограничения опасных режимов и совместимого зарядного оборудования.

Самостоятельная сборка аккумуляторного блока без понимания электрических и тепловых процессов увеличивает риск повреждения элементов и возникновения аварийных режимов.

Почему система управления аккумуляторами так важна

Аккумулятор нельзя рассматривать как пассивный резервуар для электричества.

Для нормальной эксплуатации необходимо контролировать несколько состояний:

• чрезмерный заряд;
• слишком глубокий разряд;
• перегрузку;
• перегрев;
• отклонения между отдельными элементами аккумуляторной сборки.

У некоторых типов накопителей эти задачи выполняет специализированная электронная система управления.

Она не превращает аккумуляторную установку в полностью безопасную, но позволяет предотвращать ряд опасных режимов.

Если защитные функции отсутствуют, неправильно настроены или несовместимы с аккумуляторами, ресурс накопителей может резко уменьшиться, а последствия неисправности становятся менее предсказуемыми.

Инвертор определяет качество резервного питания

Инвертор преобразует энергию аккумулятора в напряжение, пригодное для работы подключенного оборудования.

Для домашней системы важны не только его номинальные показатели.

Следует учитывать характер нагрузки, способность переносить кратковременные пусковые режимы, качество выходного напряжения, эффективность преобразования и наличие защит.

Форма выходного напряжения

Разные преобразователи формируют переменное напряжение по-разному.

Некоторые бытовые приборы достаточно терпимы к особенностям выходного сигнала. Другие устройства, особенно содержащие двигатели, трансформаторы или чувствительную электронику, могут работать хуже, сильнее нагреваться или вести себя нестабильно при неподходящем типе питания.

Из-за этого фраза «инвертор нужной мощности» еще не означает, что он подходит конкретному оборудованию.

Пусковые нагрузки

Насос, компрессор или двигатель при включении способен кратковременно создавать нагрузку, которая существенно отличается от обычного рабочего режима.

Если преобразователь не рассчитан на такой характер потребления, возможны отключения защиты, просадка напряжения или невозможность запуска устройства.

Поэтому оценка системы только по номинальной мощности бытового прибора часто оказывается недостаточной.

Зарядное устройство тоже влияет на надежность

После восстановления электроснабжения аккумуляторный блок должен вернуть потраченную энергию.

От зарядного оборудования зависят скорость восстановления запаса, корректность режима зарядки и состояние накопителей.

Зарядный алгоритм должен соответствовать используемой аккумуляторной технологии. Слишком агрессивный режим способен увеличивать нагрев и ускорять износ, а недостаточный заряд может приводить к постоянной недозаряженности.

Также важно учитывать, что процесс восстановления энергии сам создает нагрузку на сеть и оборудование ИБП.

В хорошо согласованной системе зарядное устройство, аккумуляторы и система управления работают как единый комплекс.

Тепло — один из скрытых факторов

Любое преобразование энергии сопровождается потерями.

Инвертор, зарядное устройство, проводники и аккумуляторы способны нагреваться. При высокой нагрузке тепловыделение увеличивается.

Плохая вентиляция корпуса или помещения ухудшает условия работы компонентов. Высокая температура также может сокращать срок службы некоторых аккумуляторов и электронных элементов.

Особенно нежелательно размещать оборудование там, где:

• накапливается тепло;
• возможна повышенная влажность;
• присутствует легковоспламеняющийся материал;
• затруднен осмотр оборудования;
• отсутствует нормальная вентиляция.

Компактность самодельной конструкции не должна достигаться за счет охлаждения и пожарной безопасности.

Почему ток со стороны аккумулятора заслуживает особого внимания

В бытовой сети привычно говорить о мощности приборов, но в аккумуляторной части системы электрические режимы могут выглядеть иначе.

При относительно низком напряжении для передачи значительной мощности требуется большой ток. Это делает качество электрических соединений особенно важным.

Недостаточно надежный контакт способен нагреваться. Неподходящий проводник также становится источником тепловых потерь. Короткое замыкание аккумуляторной цепи потенциально связано с очень высокой выделяемой энергией.

По этой причине аккумуляторная часть ИБП требует не меньшего внимания к защите, чем участок с обычным сетевым напряжением.

Защитные устройства не являются дополнительной опцией

Защита в резервной системе нужна не только для сохранения электроники.

Ее задача — ограничивать последствия неисправностей.

В зависимости от архитектуры комплекса необходимо учитывать несколько групп рисков:

• короткое замыкание;
• перегрузку;
• перегрев;
• неисправность аккумулятора;
• нарушение изоляции;
• ошибки переключения источников;
• повреждение соединительных элементов.

Конкретная реализация защиты относится к проектированию электрической системы и должна соответствовать реальной схеме, характеристикам оборудования и условиям эксплуатации.

Использование случайно выбранных защитных компонентов без расчета не гарантирует безопасность.

Опасность неправильного подключения к домашней сети

Одно дело — автономно питать отдельный прибор через предусмотренный для этого выход ИБП. Совсем другое — подключать резервный источник к стационарной электропроводке дома.

При таком подключении возникает дополнительная задача: гарантированно исключить опасное взаимодействие резервного источника с внешней сетью.

Некорректная схема переключения может создать угрозу для людей, оборудования и самой электропроводки.

Особого внимания требуют системы, которые предполагают питание нескольких стационарных линий или значительной части дома. Здесь речь идет уже не просто о бытовом приборе, а об элементе электроустановки здания.

Проектирование и подключение такой системы следует поручать специалисту, способному оценить существующую электропроводку, защиту и логику переключения источников.

Самодельный ИБП для одного прибора и для всего дома — разные задачи

Под общим названием «ИБП для дома» могут скрываться системы совершенно разного масштаба.

Резерв для небольшой нагрузки

Задачей может быть поддержание работы роутера, компьютера, контроллера или другого конкретного устройства.

Количество потребителей ограничено, а система остается локальной.

Даже здесь необходимо учитывать совместимость оборудования и безопасность аккумулятора, но круг решаемых задач относительно понятен.

Резерв критически важных потребителей

Более сложный вариант предполагает выделение нескольких устройств, которые должны продолжать работать во время отключения.

Например, это могут быть связь, отопительная автоматика и часть освещения.

Такой подход позволяет не тратить запас аккумуляторов на второстепенные нагрузки.

Резервирование значительной части дома

Система, способная обслуживать множество стационарных потребителей, уже требует более серьезного инженерного подхода.

Растет установленная мощность, увеличивается аккумуляторный блок, усложняются переключение, охлаждение и защита.

Самостоятельная сборка такой системы без проекта особенно рискованна.

Типичные ошибки при оценке самодельного ИБП

Многие проблемы возникают еще до сборки оборудования — на этапе представления о том, как должна работать система.

Ориентация только на мощность инвертора

Высокая цифра в характеристиках преобразователя не гарантирует длительную автономную работу.

Запас энергии определяется аккумуляторной частью, а реальные возможности зависят еще и от характера нагрузки.

Игнорирование пусковых режимов

Прибор может потреблять умеренную мощность во время нормальной работы, но предъявлять намного более высокие требования в момент включения.

Из-за этого система, кажущаяся достаточной по номинальным характеристикам, может не запускать оборудование.

Использование неподходящего аккумулятора

Разные аккумуляторы рассчитаны на разные режимы эксплуатации.

Постоянные циклы зарядки и разрядки создают условия, отличающиеся от кратковременной работы стартерной батареи.

Отсутствие запаса по тепловому режиму

Компонент способен формально выдерживать нагрузку, но постоянно работать при высокой температуре. Такая эксплуатация увеличивает вероятность отказов и ускоряет старение электроники.

Недооценка качества соединений

В аккумуляторной цепи плохой контакт может стать серьезным источником нагрева.

Электрическое соединение должно оцениваться не только по принципу «работает или не работает», но и по поведению под длительной нагрузкой.

Попытка подключить систему ко всему дому без инженерной оценки

Резервирование стационарной электропроводки связано с защитой, переключением источников и особенностями конкретной электроустановки.

Подобное подключение нельзя считать обычной бытовой операцией.

Когда самостоятельное решение может оказаться неудачным

Самодельная конструкция не всегда дает преимущество перед готовым оборудованием.

Сложность быстро увеличивается, если требуется:

• высокая мощность;
• длительная автономность;
• работа с чувствительной электроникой;
• питание двигателей и компрессоров;
• автоматическое переключение;
• интеграция со стационарной электропроводкой;
• большой аккумуляторный блок;
• дистанционный мониторинг;
• высокая надежность при длительной эксплуатации.

Каждая дополнительная функция означает новые компоненты и новые возможные точки отказа.

В готовых системах совместимость ключевых узлов обычно обеспечивается конструкцией производителя. В самодельном комплексе эту задачу приходится решать самостоятельно.

Что дает модульный подход

У самостоятельной системы есть и сильная сторона — возможность разделить ее на функциональные узлы.

Например, отдельно рассматриваются накопление энергии, преобразование, зарядка, управление и резервируемые потребители.

Такой подход позволяет оценивать систему не как один большой «самодельный ИБП», а как совокупность взаимосвязанных элементов.

Это полезно даже тогда, когда конечная установка собирается из готовых сертифицированных устройств. Можно заранее определить, какие потребители действительно нуждаются в резервировании, какой запас энергии требуется и какие функции должен выполнять каждый компонент.

Модульность также облегчает обслуживание: неисправность одного узла проще локализовать, чем проблему в сложной монолитной конструкции.

Что важнее максимальной мощности

Для домашнего резервного питания максимальная мощность далеко не всегда является главным показателем.

Гораздо полезнее оценивать систему по совокупности характеристик:

• какие устройства должны продолжать работу;
• насколько критично время переключения;
• сколько времени требуется автономность;
• какой характер имеет нагрузка;
• насколько оборудование чувствительно к качеству напряжения;
• как организованы защита и охлаждение;
• насколько удобно контролировать состояние аккумуляторов;
• можно ли безопасно обслуживать систему.

Большая мощность без соответствующего запаса энергии мало помогает при длительном отключении. Огромный аккумуляторный блок также не решает проблему, если преобразователь несовместим с подключенными устройствами.

Надежная резервная система получается только тогда, когда ее компоненты согласованы между собой.

Как оценивать идею самодельного ИБП до сборки

Полезно начинать не с выбора отдельных деталей, а с определения задачи.

Следует понять, какие нагрузки действительно критичны при отключении электричества. После этого оценивается характер их работы: постоянное потребление, кратковременные включения, наличие двигателей, чувствительной электроники или нагревательных элементов.

Отдельного внимания заслуживает предполагаемая длительность отключений. Если электричество обычно исчезает ненадолго, требования к накопителю будут одними. Если резерв должен поддерживать работу оборудования много часов, аккумуляторная часть становится значительно более масштабной.

Также имеет значение способ подключения. Автономное питание одного устройства и резервирование стационарных линий дома требуют принципиально разного уровня проектирования.

Какие вопросы стоит обсудить с электриком

Перед созданием серьезной системы резервного питания полезно получить профессиональную оценку существующей электросети и предполагаемой архитектуры ИБП.

Среди важных вопросов:

• какие линии действительно стоит резервировать;
• совместимы ли выбранные потребители с предполагаемым типом инвертора;
• как должны быть организованы электрические защиты;
• каким образом исключается опасное взаимодействие резервного источника с внешней сетью;
• подходят ли существующие проводники и распределительное оборудование для новых режимов;
• где безопасно размещать аккумуляторный блок;
• как обеспечить вентиляцию и контроль температуры;
• какие неисправности должна автоматически обнаруживать система.

Такая оценка особенно важна, когда резервный источник соединяется со стационарной электропроводкой здания.

Самодельный ИБП как инженерная система

Самодельный источник бесперебойного питания может быть интересным техническим решением, если его возможности и ограничения оцениваются реалистично. Он позволяет подобрать запас энергии и функциональность под конкретные задачи, выделить критически важные нагрузки и построить резервное питание более гибко.

Но увеличение мощности и масштаба быстро повышает сложность проекта. Аккумуляторы требуют корректного управления, преобразователь должен соответствовать характеру нагрузки, электрические соединения — выдерживать рабочие режимы, а вся система — иметь защиту от типичных неисправностей.

Особенно серьезным становится вопрос безопасности при интеграции резервного источника со стационарной электросетью дома. Такая система уже относится к электроустановке здания, где ошибки способны затронуть не только подключенную технику, но и людей.

Главный критерий хорошего домашнего ИБП — не максимальная емкость аккумуляторов и не самая высокая мощность инвертора. Гораздо важнее согласованность всех узлов, предсказуемое поведение при неисправностях, корректная защита и соответствие реальным потребностям дома.
