Шаг дуг для теплицы: от чего зависит расстояние между элементами каркаса

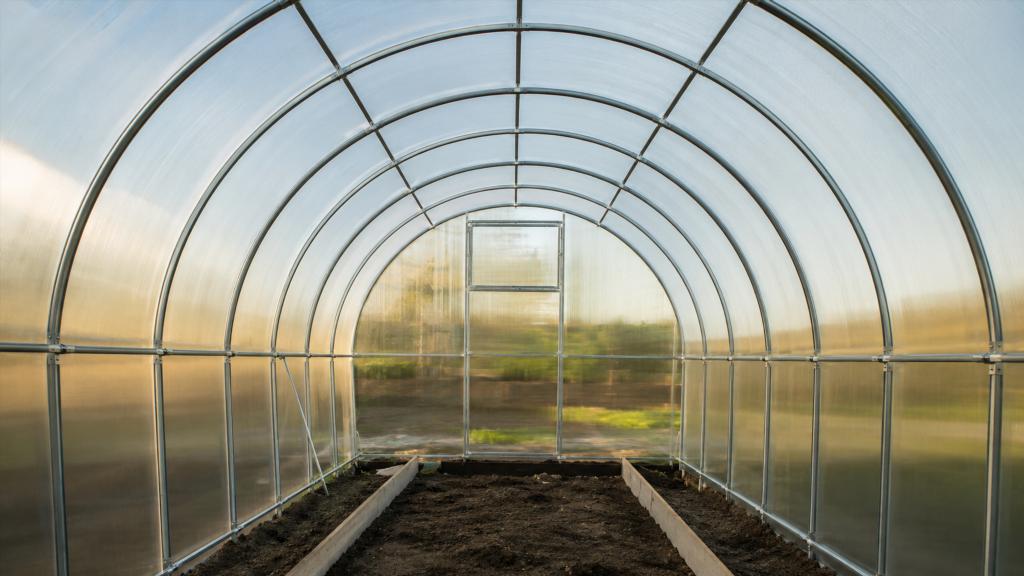

Шаг дуг теплицы — это расстояние между соседними поперечными элементами каркаса. На первый взгляд этот параметр кажется простой геометрической характеристикой: дуги можно расположить чаще или реже, ориентируясь на длину сооружения. На практике от их расположения зависит значительно больше. Шаг связан с общей жёсткостью каркаса, поведением покрытия, устойчивостью конструкции при ветре и осадках, а также с тем, как нагрузка распределяется между отдельными элементами.

Рассматривать расстояние между дугами отдельно от остальных характеристик теплицы неправильно. Одинаковое расположение поперечных элементов может по-разному работать в небольшом низком сооружении и в высокой просторной теплице. Имеют значение материал и сечение каркаса, форма крыши, наличие продольных связей, свойства покрытия и условия эксплуатации.

Универсального расстояния, которое автоматически делает любую теплицу надёжной, не существует. Намного полезнее понимать, какие факторы позволяют оценить конструкцию в целом и почему изменение шага дуг влияет на её поведение.

Что означает шаг дуг и какую роль он играет

Дуги образуют основные поперечные контуры теплицы. Они поддерживают покрытие и передают возникающие нагрузки на нижнюю часть каркаса. Продольные элементы соединяют отдельные дуги между собой и помогают сооружению работать как единой пространственной системе.

Чем реже расположены дуги, тем больший участок покрытия и каркаса приходится на каждый поперечный элемент. Чем они расположены чаще, тем больше точек опоры получает покрытие и тем на большее количество элементов может распределяться нагрузка.

Однако увеличение количества дуг само по себе ещё не гарантирует высокой прочности. Если соединения слабые, профиль недостаточно жёсткий, основание закреплено плохо или продольных связей мало, частое расположение поперечных элементов не устранит остальные недостатки конструкции.

При оценке шага важно учитывать сразу несколько характеристик:

• размеры и форму теплицы;
• материал и геометрию дуг;
• количество продольных связей;
• способ соединения элементов;
• вид покрытия;
• предполагаемые ветровые и снеговые воздействия;
• сезонный или круглогодичный характер эксплуатации.

Шаг представляет собой лишь один из параметров системы, а не самостоятельный показатель качества.

Как расстояние между дугами связано с жёсткостью каркаса

Поперечные элементы воспринимают давление, возникающее на поверхности теплицы. Под действием нагрузки дуга стремится деформироваться. Насколько заметной окажется деформация, зависит от её длины, формы, материала, сечения и наличия дополнительных опор.

При более частом расположении дуг отдельные участки покрытия оказываются меньше, а нагрузка может распределяться между большим количеством элементов. Это особенно заметно у длинных теплиц, где работа каркаса определяется не только каждой отдельной дугой, но и взаимодействием всех поперечных и продольных деталей.

Слишком большой промежуток между дугами увеличивает требования к жёсткости каждого элемента и к покрытию. Возрастает значение продольных перемычек: именно они помогают связывать поперечные части конструкции и уменьшают возможность их независимого смещения.

Почему нельзя оценивать только количество дуг

Две теплицы одинаковой длины могут иметь одинаковое количество поперечных элементов, но совершенно разную устойчивость. Причина кроется в характеристиках самих дуг.

Более жёсткий профиль способен сопротивляться изгибу лучше тонкого элемента при прочих равных условиях. Также имеет значение геометрия сечения. Замкнутый профиль, открытый профиль и труба одинаковой внешней ширины ведут себя под нагрузкой неодинаково.

На работу конструкции влияют и соединения. Если продольные элементы недостаточно надёжно связывают дуги, каркас может терять пространственную жёсткость даже при небольших промежутках между ними.

По одному только шагу нельзя определить, насколько прочна теплица. Его следует рассматривать вместе с характеристиками остальных деталей.

Влияние размеров теплицы

Чем крупнее сооружение, тем сложнее распределяются нагрузки. Увеличение ширины меняет длину и форму поперечной дуги, повышение теплицы влияет на её взаимодействие с ветром, а большая длина делает особенно важной продольную устойчивость.

Ширина и пролёт

При увеличении ширины теплицы дуга перекрывает больший пролёт. Если одновременно не меняются её материал и сечение, требования к жёсткости становятся выше.

По этой причине решение, приемлемое для небольшой садовой теплицы, нельзя автоматически переносить на более широкую конструкцию. Один и тот же шаг между дугами в этих сооружениях фактически работает в разных условиях.

Высота

Высокая теплица имеет большую площадь боковых и торцевых поверхностей. При ветре это увеличивает воздействие на сооружение. Значение приобретает не только сопротивление отдельных дуг изгибу, но и способность каркаса сохранять форму как единого объёма.

Особенно важными становятся продольные связи, крепление основания и жёсткость торцевых частей.

Длина

Удлинение сооружения увеличивает число повторяющихся секций. Если они плохо соединены друг с другом, теплица может быть достаточно устойчивой поперёк, но недостаточно жёсткой вдоль.

Для длинных конструкций количество и расположение продольных элементов часто имеет не меньшее значение, чем расстояние между соседними дугами.

Форма теплицы тоже имеет значение

Нагрузка распределяется по-разному в зависимости от геометрии кровли и стен. Арочные, каплевидные и другие формы нельзя оценивать только по длине теплицы и количеству дуг.

У плавной арки часть воздействия распределяется вдоль криволинейного элемента. У конструкций с выраженными переходами между стенами и скатами возникают другие зоны концентрации усилий.

Форма влияет и на накопление осадков. На одних поверхностях снег легче смещается, на других может задерживаться. При этом реальное поведение зависит от температуры, влажности, ветра, шероховатости поверхности и других условий.

Из-за этого утверждение, что определённая форма сама по себе позволяет заметно увеличить расстояние между дугами, слишком упрощает вопрос.

Как материал каркаса влияет на допустимый шаг

Каркасы теплиц делают из разных материалов, обладающих неодинаковой жёсткостью и способностью сохранять форму.

Металлические профили могут заметно различаться по толщине стенки, форме и размеру сечения. Визуально похожие элементы не обязательно обладают одинаковыми механическими характеристиками.

Деревянные конструкции имеют собственные особенности. На их работу влияет сечение деталей, качество древесины, влажность, характер соединений и защита материала от окружающей среды.

Полимерные элементы отличаются меньшей массой и другими показателями жёсткости. Для них особенно важно учитывать способность дуги сохранять форму под длительным воздействием.

Нельзя переносить расстояние между дугами с конструкции одного типа на другую только потому, что размеры теплиц совпадают.

Роль продольных связей

Продольные элементы иногда воспринимаются как второстепенные детали, хотя они существенно влияют на работу всего каркаса.

Отдельно стоящие дуги способны сопротивляться нагрузке преимущественно в своей плоскости. Когда они связаны продольными элементами, часть усилий может перераспределяться между соседними секциями. Одновременно уменьшается возможность смещения дуг относительно друг друга.

Продольные связи выполняют несколько функций:

• объединяют поперечные элементы;
• поддерживают геометрию сооружения;
• уменьшают локальные перемещения;
• помогают распределять часть нагрузок;
• поддерживают покрытие между основными элементами каркаса.

Их количество, расположение и жёсткость должны оцениваться вместе с шагом дуг.

Редко расположенные дуги при слабой продольной системе и часто расположенные дуги с хорошо организованными связями — принципиально разные конструкции. Сравнивать их только по расстоянию между поперечными элементами нельзя.

Как шаг дуг связан с покрытием

Покрытие теплицы также участвует в восприятии внешних воздействий. Оно передаёт давление на каркас и должно сохранять форму между точками опоры.

Жёсткие листовые покрытия

Листовой материал опирается на элементы каркаса и работает на участке между ними. Чем больше расстояние между опорами, тем сильнее может проявляться прогиб при одинаковых прочих условиях.

При оценке конструкции имеют значение:

• толщина и структура листа;
• направление его расположения;
• размеры поддерживаемого участка;
• характер крепления;
• свойства материала при разных температурах.

Некоторые покрытия способны изменять размеры при нагревании и охлаждении. Это добавляет требования к конструкции узлов крепления и делает нежелательным рассмотрение шага отдельно от монтажа покрытия.

Плёночные покрытия

Плёнка обладает значительно меньшей собственной жёсткостью. Между опорами она может сильнее перемещаться под действием ветра. При большом свободном участке материала увеличивается амплитуда таких движений.

Здесь большое значение имеет не только расположение дуг, но и натяжение, способ фиксации и наличие дополнительных элементов поддержки.

Плёночная и листовая теплица при одинаковой геометрии не обязательно требуют одинакового подхода к каркасу.

Ветер и шаг дуг

Ветровое воздействие на теплицу не сводится к равномерному давлению на одну сторону. Поток воздуха огибает сооружение, создавая зоны давления и разрежения. Особенно заметными нагрузки могут быть возле торцов, краёв и участков изменения геометрии.

Частое расположение дуг уменьшает размер отдельных секций, но устойчивость к ветру зависит также от:

• общей формы сооружения;
• жёсткости торцевых стенок;
• количества продольных связей;
• качества соединений;
• способа закрепления теплицы относительно основания;
• открытости участка.

Теплица, находящаяся между строениями или плотными насаждениями, и конструкция на открытом продуваемом участке работают в разных условиях.

При сильном ветре проблема может возникнуть не в самой дуге, а в креплении каркаса к основанию либо в соединении отдельных элементов. Это ещё одна причина не считать небольшой шаг универсальной защитой.

Снеговая нагрузка

Для теплиц, которые остаются собранными зимой, снег становится одним из наиболее значимых факторов. Его масса передаётся через покрытие на дуги, продольные связи и далее на основание.

Количество снега на крыше зависит не только от интенсивности осадков. На накопление влияют форма теплицы, ветер, оттепели, повторное замерзание и расположение сооружения относительно других объектов.

Особую сложность представляет неравномерная нагрузка. Снег может распределяться по поверхности несимметрично. В таком случае одна часть каркаса получает значительно большее воздействие, чем другая.

Более частое расположение поперечных элементов обычно уменьшает площадь покрытия, приходящуюся на одну секцию, но итоговая устойчивость всё равно определяется совокупностью характеристик.

Почему внешний вид каркаса не показывает его зимнюю устойчивость

Массивная на вид теплица не обязательно рассчитана на значительную нагрузку. И наоборот, сравнительно лёгкая конструкция при удачной геометрии и правильно организованной системе связей может эффективно распределять усилия.

Для оценки важны реальные свойства деталей и соединений, а не только визуальная толщина элементов.

Частый шаг: преимущества и ограничения

Уменьшение расстояния между дугами может дать конструкции ряд преимуществ. Покрытие получает больше опор, отдельные секции становятся короче, а нагрузка распределяется между большим количеством поперечных элементов.

Такое решение особенно заметно там, где покрытие чувствительно к прогибу или каркас испытывает значительные внешние воздействия.

У частого расположения дуг есть и обратная сторона. Возрастают количество деталей, масса каркаса, число соединений и трудоёмкость изготовления. Каждое соединение является отдельным конструктивным узлом, поэтому увеличение их количества полезно только тогда, когда сами узлы выполнены качественно.

Избыточное количество слабых элементов не обязательно лучше меньшего количества более жёстких и грамотно связанных между собой деталей.

Редкий шаг: когда возникают дополнительные требования

Увеличение расстояния между поперечными элементами уменьшает количество дуг и соединений, но одновременно повышает нагрузку на отдельную секцию.

При таком подходе возрастает роль:

• жёсткости самих дуг;
• прочности продольных элементов;
• способности покрытия работать на большем пролёте;
• качества соединений;
• устойчивости торцевых частей.

Особенно внимательно следует относиться к ситуации, когда шаг увеличивают в уже существующей конструкции только ради сокращения количества материала. Каркас представляет собой взаимосвязанную систему, поэтому изменение одного параметра может изменить работу нескольких других элементов.

Почему нельзя выбирать шаг только по покрытию

Иногда расстояние между дугами пытаются определить исключительно по типу листового или плёночного материала. Такой подход не учитывает, что покрытие передаёт нагрузку на несущую систему, но само не определяет её устойчивость.

Даже если материал способен перекрывать сравнительно большой участок между опорами, дуги должны воспринимать суммарное воздействие, а весь каркас — передавать его на основание.

Верна и обратная ситуация. Мощные дуги не решат проблему, если между ними покрытие имеет слишком большие неподдерживаемые участки и заметно деформируется.

Каркас и покрытие нужно оценивать совместно.

Что важнее шага в узлах соединения

Надёжность сооружения нередко ограничивается не основной частью дуги, а местами соединений.

Слабым участком могут стать точки крепления продольных элементов, стыки составных дуг, соединения с основанием и торцевыми элементами.

Признаки, заслуживающие внимания при оценке теплицы:

• заметная подвижность соединённых деталей;
• возможность поворота элементов относительно друг друга;
• отсутствие достаточной продольной жёсткости;
• деформация каркаса при небольшом боковом воздействии;
• большие свободные участки покрытия;
• концентрация нагрузки на небольшом количестве узлов.

Если конструкция легко изменяет геометрию без заметного изгиба самих дуг, уменьшение расстояния между ними не обязательно устраняет основную проблему. Требуется оценивать пространственную работу каркаса.

Типичные ошибки при оценке расстояния между дугами

Сравнение теплиц только по количеству секций

Количество дуг ничего не говорит о материале, сечении, соединениях и размере сооружения. Две конструкции с одинаковым числом секций могут иметь существенно разную несущую способность.

Перенос параметров с маленькой теплицы на большую

Увеличение ширины и высоты меняет характер нагрузок. Простое масштабирование небольшой конструкции без изменения характеристик каркаса не сохраняет её свойства.

Игнорирование продольных элементов

Дуги должны работать совместно. Недостаточная продольная жёсткость делает каркас более подвижным независимо от частоты поперечных элементов.

Оценка только по толщине металла

Для профиля имеет значение вся геометрия сечения, а не один показатель. Материал, форма, размеры и качество соединений работают совместно.

Предположение, что частые дуги решают любую проблему

Слабое основание, плохие соединения или недостаточно жёсткие торцы остаются проблемой даже при большом количестве поперечных элементов.

Что учитывать при сравнении двух конструкций

Если нужно сравнить теплицы с разным шагом дуг, полезнее рассматривать не один параметр, а набор взаимосвязанных характеристик.

Стоит обратить внимание на:

• общие габариты сооружений;
• форму поперечного профиля теплицы;
• материал и сечение несущих элементов;
• количество и расположение продольных связей;
• конструкцию торцевых частей;
• тип покрытия;
• качество соединений;
• способ опирания и закрепления каркаса;
• предполагаемый сезон эксплуатации.

Такое сравнение даёт гораздо больше информации, чем формула «чем чаще дуги, тем лучше».

Как меняется значение шага при сезонной эксплуатации

Теплица, используемая только в тёплое время года, и конструкция, которая остаётся под покрытием зимой, испытывают разные наборы воздействий.

Для сезонного сооружения существенную роль играют ветер, осадки, температурные изменения и эксплуатационные нагрузки. Для круглогодично собранной конструкции дополнительно становится критичным поведение под зимними осадками.

Имеет значение и то, снимается ли покрытие. Если оно остаётся на каркасе, сооружение продолжает воспринимать воздействие окружающей среды. Если часть конструкции демонтируется, характер нагрузки меняется.

Поэтому одинаковый шаг дуг может оцениваться по-разному даже у внешне похожих теплиц.

Шаг дуг как часть общей конструкции теплицы

Расстояние между дугами действительно влияет на надёжность теплицы, но его нельзя превращать в единственный критерий выбора. Этот параметр определяет размер секции каркаса и количество точек опоры покрытия, однако работает только вместе с геометрией сооружения, жёсткостью элементов, продольными связями и соединениями.

Более частое расположение дуг обычно означает меньший участок покрытия между соседними поперечными опорами и распределение воздействия между большим количеством элементов. Более редкое расположение предъявляет повышенные требования к каждой дуге, покрытию и системе связей.

При сравнении конструкций полезно смотреть не на минимальное расстояние между дугами как на самостоятельное преимущество, а на согласованность всей несущей системы. Хорошо спроектированный каркас отличается не просто большим количеством деталей, а тем, что его элементы поддерживают друг друга, сохраняют геометрию сооружения и передают возникающие нагрузки без чрезмерной деформации.
