Шаг установки арматурных лягушек: от чего он зависит и как оценить жёсткость каркаса

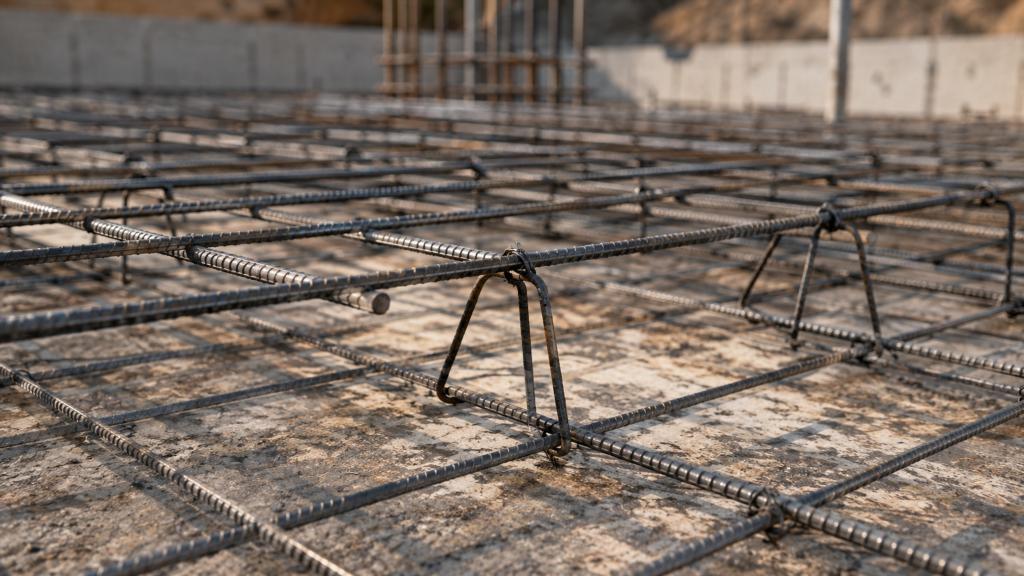

Арматурная лягушка применяется как опорный элемент между уровнями армирования. В этой статье под таким названием понимается согнутый арматурный элемент, который поддерживает верхнюю сетку или отдельные стержни относительно нижнего уровня каркаса. Его задача связана не с заменой рабочей арматуры, а с сохранением предусмотренного положения элементов каркаса до и во время бетонирования.

Сам по себе вопрос о шаге установки лягушек выглядит простым, но универсального расстояния для любого железобетонного элемента не существует. Расположение таких опор связано с геометрией конструкции, устройством арматурного каркаса, жёсткостью поддерживаемых стержней и нагрузками, которые возникают до набора бетоном прочности. Проектирование железобетонных конструкций в целом учитывает тип конструкции, расположение арматуры, размеры сечения и другие характеристики, влияющие на её работу.

Поэтому корректнее рассматривать не одно универсальное число, а признаки, по которым можно понять, почему в одном каркасе опоры располагаются чаще, а в другом допустима иная схема.

Зачем арматурному каркасу нужны лягушки

В двухуровневом армировании нижняя и верхняя сетки должны занимать определённое положение по высоте конструкции. Пока бетон не уложен, верхний уровень армирования представляет собой систему стержней, которая должна сохранять форму под собственным весом и временными воздействиями.

Лягушки создают промежуточные точки опирания. Благодаря им верхняя сетка меньше склонна к прогибу и смещению относительно проектного положения.

У такого элемента можно выделить несколько практических функций:

• поддержание заданного взаимного положения уровней армирования;
• уменьшение прогиба верхней сетки между точками опоры;
• повышение пространственной устойчивости собранного каркаса;
• снижение вероятности местного проседания арматуры;
• сохранение геометрии каркаса при подготовительных работах и бетонировании.

Требования к железобетонным конструкциям связаны не только с прочностью материалов, но и с конструктивным расположением арматуры. СП 63.13330.2018 рассматривает армирование как часть проектируемой системы железобетонного элемента, а расположение арматуры относится к параметрам, влияющим на работу конструкции.

По этой причине лягушку нельзя рассматривать отдельно от всего каркаса. Одинаковая опора может вести себя совершенно по-разному в лёгкой сетке и в массивном пространственном каркасе.

Почему шаг установки нельзя выбирать отдельно от конструкции

Шагом обычно называют расстояние между соседними опорными элементами. Чем больше такое расстояние, тем длиннее свободный участок верхней арматуры между точками поддержки. При прочих равных увеличение свободного пролёта делает систему чувствительнее к прогибу.

Но фраза «чем чаще, тем лучше» тоже не является полноценным принципом проектирования. Избыточное количество элементов усложняет каркас, увеличивает расход стали и может затруднять размещение остальных элементов армирования. Рациональная схема должна обеспечивать требуемое положение и устойчивость арматуры, а не просто содержать максимально возможное число опор.

Положение арматуры имеет значение для железобетонного элемента в целом. Нормативные документы рассматривают количество и расположение арматуры, геометрию конструкции и толщину защитного слоя как взаимосвязанные параметры.

Именно поэтому шаг лягушек следует воспринимать как часть конструктивного решения, а не как самостоятельную справочную величину.

Жёсткость верхней сетки — один из главных факторов

Две арматурные сетки одинакового размера могут существенно различаться по способности сохранять форму.

На пространственную жёсткость влияют диаметр стержней, расстояние между ними, направление рабочей арматуры, расположение соединений и общая конфигурация сетки. Более гибкий участок сильнее реагирует на увеличение расстояния между опорами.

Диаметр и расположение стержней

Стержень большего диаметра при одинаковых прочих условиях обладает большей изгибной жёсткостью, чем более тонкий. Однако оценивать каркас только по диаметру нельзя. Важна вся система: направление стержней, размер ячеек, количество пересечений и способы объединения элементов в пространственную конструкцию.

Железобетонные нормы различают виды и классы арматуры и устанавливают требования к её применению в зависимости от назначения в конструкции.

Для оценки устойчивости верхней сетки полезно рассматривать её как решётчатую систему, а не как набор отдельных прутков.

Размер ячейки

При более крупной ячейке отдельные участки сетки имеют меньше промежуточных пересечений. Это может влиять на локальную жёсткость и способность распределять нагрузку между соседними стержнями.

Мелкая ячейка сама по себе не гарантирует устойчивости. Если каркас имеет значительную высоту, недостаточно связан или испытывает заметные временные нагрузки, расположение поддерживающих элементов всё равно требует отдельной оценки.

Высота каркаса меняет работу опор

Лягушка работает не только как точка опирания верхней сетки. Она является частью пространственной системы между нижним и верхним уровнями армирования.

Чем больше расстояние между этими уровнями, тем важнее устойчивость самого поддерживающего элемента к деформации и отклонению от своего положения. Высокая опора геометрически отличается от короткой, даже если изготовлена из арматуры того же диаметра.

По этой причине сравнение двух конструкций только по площади и шагу сетки может быть ошибочным. Каркас тонкого железобетонного элемента и высокий каркас массивной конструкции имеют разные условия пространственной работы.

При оценке учитывают сочетание параметров:

• расстояние между уровнями арматуры;
• жёсткость верхней сетки;
• форму поддерживающего элемента;
• взаимную фиксацию деталей каркаса;
• характер временных воздействий;
• геометрию всего армируемого участка.

Официальные документы по железобетонным конструкциям связывают конструктивные решения с формой и размерами сечения, количеством и расположением арматуры и другими параметрами элемента.

Временные нагрузки могут быть важнее собственного веса арматуры

Собственный вес верхней сетки действует постоянно, но на строительной площадке каркас может испытывать и дополнительные воздействия.

До затвердевания бетона арматурный каркас ещё не работает совместно с бетонной конструкцией. Его устойчивость должна сохраняться в монтажном состоянии. Нагрузки в этот период отличаются от тех, для которых рассчитывается уже готовый железобетонный элемент.

На состояние верхней сетки способны влиять:

• перемещения людей по рабочей зоне;
• временно размещённые материалы;
• перемещение оборудования и коммуникаций для бетонирования;
• локальные усилия при распределении бетонной смеси;
• случайные удары и смещения отдельных элементов.

Это не означает, что любой каркас рассчитывают на произвольное воздействие. Значение имеет предусмотренная технология производства работ и конкретная организация строительного процесса.

Нормативный подход к железобетонным конструкциям основан на обеспечении безопасности и эксплуатационной пригодности, а параметры армирования задаются в составе проектного решения.

Почему локальная нагрузка особенно опасна

Равномерно распределённый собственный вес и воздействие в одной небольшой зоне создают разные условия.

Если нагрузка прикладывается между удалёнными точками опоры, верхняя сетка может заметно прогнуться локально. При достаточно жёсткой и хорошо связанной системе усилие частично перераспределяется на соседние участки, тогда как более гибкая сетка сильнее реагирует непосредственно возле места приложения нагрузки.

Именно поэтому внешний вид каркаса без нагрузки не всегда показывает, насколько хорошо он сохранит геометрию во время бетонирования.

Связь шага лягушек с защитным слоем бетона

Лягушка не задаёт защитный слой сама по себе, однако изменение положения верхней или нижней арматуры способно повлиять на фактическую геометрию армирования.

Защитный слой является важной частью конструкции. Нормативные положения учитывают расположение арматуры относительно поверхности железобетонного элемента, а также влияние защитного слоя на условия работы арматуры.

Если верхняя сетка прогнулась, фактическое положение стержней отличается от предусмотренного. Поэтому устойчивость каркаса нужна не ради визуальной аккуратности: она помогает сохранить геометрические параметры, заложенные проектом.

Отсюда следует важное различие. Лягушки и фиксаторы защитного слоя выполняют не одну и ту же функцию. Одни элементы поддерживают взаимное положение уровней армирования, другие обеспечивают расстояние арматуры от поверхности или опалубки. В реальном каркасе эти функции дополняют друг друга.

Почему расположение опор важнее формального количества

Представим одинаковое число лягушек на двух участках одинаковой площади. В одном случае они распределены равномерно относительно наиболее гибких зон верхней сетки. В другом большая часть опор сосредоточена возле краёв, а центральная область имеет значительные свободные пролёты.

Количество элементов одинаковое, но поведение сетки может различаться.

Имеет значение не только плотность расположения опор, но и их связь с геометрией армирования. Поддержка должна работать как пространственная система.

При оценке схемы обращают внимание на такие признаки:

• нет ли протяжённых участков верхней сетки без поддержки;
• совпадают ли наиболее гибкие зоны с большими расстояниями между опорами;
• способна ли сетка передавать локальное воздействие на соседние участки;
• сохраняют ли сами опоры устойчивое положение;
• образует ли каркас связанную пространственную систему.

Такой подход полезнее попытки вывести шаг только из площади конструкции.

Какие ошибки встречаются при оценке шага

Перенос одного значения на любые конструкции

Одна из наиболее проблемных идей — использовать найденное для другого объекта расстояние как универсальное.

Даже при одинаковой толщине железобетонных элементов могут различаться диаметр и направление арматуры, размеры ячеек, высота пространственного каркаса и характер временных нагрузок. Проектные требования к армированию устанавливаются применительно к конкретной конструкции.

Оценка только собственного веса сетки

Если верхняя сетка не прогибается под собственным весом, это ещё не показывает её поведения при локальном временном воздействии.

Каркас существует в монтажном состоянии до превращения бетона и арматуры в совместно работающую железобетонную систему. Поэтому геометрическую устойчивость оценивают с учётом условий производства работ, а не только после завершения бетонирования.

Игнорирование высоты лягушки

Одинаковая форма опоры при разной высоте может иметь разную пространственную устойчивость. При увеличении высоты особенно важны конфигурация элемента и его включение в общий каркас.

Компенсация слабого каркаса только количеством опор

Если верхний уровень плохо связан и легко смещается в горизонтальном направлении, простое увеличение числа вертикальных точек поддержки не обязательно устраняет проблему.

Пространственная устойчивость создаётся всей системой армирования. В ней важны и опоры, и соединения, и взаимное расположение стержней.

Как понять, что шаг нельзя рассматривать изолированно

Есть простой способ оценить сам подход к вопросу без расчёта конкретной конструкции. Если для выбора расстояния между лягушками известна только площадь армирования, исходных данных недостаточно для содержательной оценки.

Нужно знать хотя бы устройство самого арматурного каркаса: его высоту, параметры верхней сетки, характер её опирания и условия, в которых каркас должен сохранять форму.

Полезные вопросы при проверке проектного решения звучат так:

• какую именно часть армирования поддерживают лягушки;
• насколько жёсткой является верхняя сетка;
• какова высота пространственного каркаса;
• где находятся наиболее протяжённые участки между точками поддержки;
• какие временные воздействия предусмотрены при производстве работ;
• каким образом сохраняется положение арматуры относительно остальных элементов конструкции.

Эти вопросы не дают готового числа, зато позволяют отличить обоснованное конструктивное решение от механически принятого шага.

Что в итоге определяет шаг арматурных лягушек

Шаг установки арматурных лягушек связан с устойчивостью конкретного каркаса, а не с одной универсальной величиной.

На него влияют одновременно геометрия армирования, жёсткость верхней сетки, расстояние между уровнями арматуры, характер опирания, пространственная связь элементов и нагрузки монтажного периода. Количество и расположение арматуры относятся к существенным параметрам железобетонной конструкции, поэтому положение поддерживающих элементов нельзя корректно оценивать отдельно от проектной схемы.

Практический смысл лягушек состоит в сохранении положения верхнего уровня армирования и устойчивости пространственного каркаса до формирования готовой железобетонной конструкции. Слишком редкое расположение точек поддержки может увеличивать свободные пролёты и чувствительность сетки к прогибу, а механическое уменьшение шага без оценки всей системы не заменяет нормального конструктивного решения.

Для конкретного объекта шаг, размеры и расположение таких элементов должны соответствовать проекту армирования и предусмотренной технологии производства работ. Общая оценка полезна для понимания принципа: чем менее жёсткой является поддерживаемая сетка, чем сложнее геометрия каркаса и чем значительнее ожидаемые временные воздействия, тем больше внимания требуется к пространственной устойчивости всей системы, а не только к числу отдельных лягушек.
