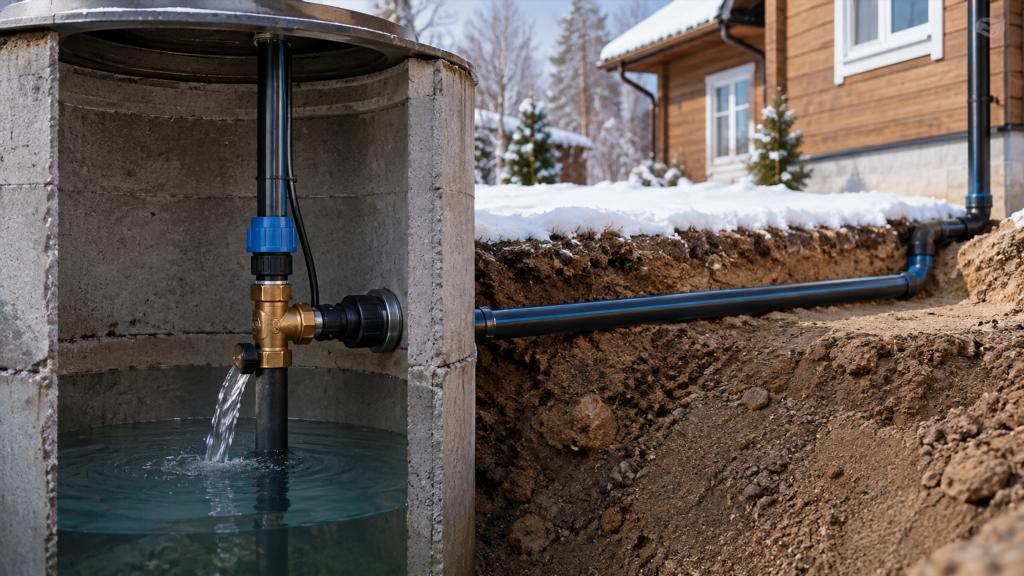

Сливной клапан в системе водоснабжения из колодца: когда он нужен и как работает

Сливной клапан в системе водоснабжения из колодца нужен для того, чтобы удалить воду из участка трубопровода, который может остаться заполненным после отключения насоса и подвергнуться замерзанию. Чаще всего такое решение применяют на дачах, в сезонных домах, банях, хозяйственных постройках и других объектах, где водоснабжение периодически полностью отключают на холодное время года.

Сам по себе сливной клапан не заменяет правильную прокладку водопровода и не гарантирует защиту системы от мороза. Его задача значительно уже: обеспечить контролируемый выход воды из определенной части трубопровода, обычно обратно в колодец или в другую предусмотренную точку. Эффективность такого решения зависит от схемы системы, уклонов труб, расположения оборудования и наличия участков, в которых вода способна задерживаться.

Зачем сливать воду из водопровода в колодец

В постоянно отапливаемом доме водопровод обычно остается заполненным круглый год. Если трубы проходят ниже расчетной глубины промерзания или находятся в защищенных и отапливаемых зонах, необходимости регулярно опорожнять систему нет.

Иная ситуация возникает в доме сезонного проживания. После окончания дачного сезона отопление отключают, температура внутри здания может опуститься ниже нуля, а наружные участки водопровода оказываются под воздействием мороза.

При замерзании вода расширяется. Наиболее уязвимыми становятся:

• трубы с полностью заполненными замкнутыми участками;
• корпуса фильтров;
• краны и смесители;
• обратные клапаны;
• насосное и измерительное оборудование;
• водонагреватели;
• гибкие подводки;
• фитинги сложной формы.

Даже если основная труба выдержит замерзание без разрыва, отдельная арматура может получить повреждения. По этой причине в сезонных системах предусматривают возможность удаления воды.

Слив обратно в колодец удобен тем, что не требует отдельной емкости или вывода воды на поверхность. При открытии сливного устройства вода из трубопровода уходит вниз под действием силы тяжести при условии, что схема системы позволяет ей свободно стекать.

Что представляет собой сливной клапан

Под названием «сливной клапан для колодца» могут подразумеваться разные устройства. Общая функция у них одна: открыть путь для выхода воды из трубопровода.

В простейшем варианте это запорный элемент, установленный на трубе внутри колодца. Когда водоснабжение используется, клапан закрыт. Перед консервацией его переводят в положение, при котором вода получает возможность выйти из трубы.

Существуют также устройства, работающие автоматически при падении давления. Пока насос создает рабочее давление, сливное отверстие остается закрытым. После отключения и снижения давления клапан открывается и позволяет воде покинуть соответствующий участок.

Конкретное устройство зависит от конструкции системы. Нельзя считать любой клапан универсальной деталью, которую можно установить в произвольном месте и получить гарантированный слив всего водопровода.

Ручной и автоматический слив: в чем различие

Ручной слив

Ручное устройство открывают непосредственно перед консервацией водоснабжения. Его преимущество — предсказуемость: слив происходит только тогда, когда владелец намеренно его включает.

Такой вариант подходит для систем, которые отключают редко, например только один раз в конце сезона.

К недостаткам относится необходимость доступа к месту установки. Если устройство находится глубоко в колодце, управление должно быть организовано так, чтобы не требовалось опасно спускаться внутрь шахты.

Кроме того, человеческий фактор полностью не исключается. Если при подготовке дома к зиме слив забыли открыть, вода останется в трубах.

Автоматический слив

Автоматический клапан связывает положение запорного элемента с давлением воды. Пока система работает, клапан удерживает слив закрытым. После отключения насоса и падения давления отверстие открывается.

Такое решение может быть удобно в водопроводах, которые часто переводятся из рабочего состояния в режим простоя.

При этом автоматический принцип предъявляет более высокие требования к совместимости компонентов. Давление открытия и закрытия, конструкция обратных клапанов, расположение гидроаккумулятора и особенности насоса влияют на работу системы.

Автоматический клапан не означает, что весь домовой водопровод будет каждый раз полностью опорожняться. Часть воды может оставаться за другими запорными элементами или в участках без уклона.

Где обычно располагают сливной клапан

Сливное устройство стараются размещать в нижней части того участка водопровода, который требуется опорожнить.

Для колодезной системы подходящей точкой нередко оказывается вертикальная или наклонная труба внутри колодца. Тогда после открытия клапана вода из линии между домом и колодцем может стекать обратно вниз.

Принципиально важно не столько само расстояние от насоса, сколько взаимное положение элементов системы.

Учитывают:

• высоту входа трубы в дом;
• глубину прокладки наружной магистрали;
• уклон трубы;
• расположение обратных клапанов;
• наличие горизонтальных и восходящих участков;
• высоту сливной точки;
• конструкцию ввода в колодец;
• наличие гидроаккумулятора и фильтров.

Если сливная точка находится выше участка, в котором образовалось локальное понижение, вода из этого места самостоятельно не уйдет.

Почему одного клапана может оказаться недостаточно

Одна из распространенных ошибок — воспринимать сливной клапан как устройство, которое автоматически удаляет воду из любой системы.

Для движения воды самотеком должен существовать непрерывный путь к более низкой точке. Если на трассе имеются провисы, обратные уклоны или замкнутые участки, в них формируются водяные карманы.

Представим наружную трубу, которая идет от дома к колодцу почти горизонтально, но в одном месте немного опускается, а затем снова поднимается. После открытия слива большая часть воды уйдет, однако в низкой части останется определенный объем.

Аналогичная ситуация возникает внутри здания. Труба может пройти вдоль пола, затем подняться к смесителю и снова опуститься. Слив в колодце не гарантирует опорожнение всех таких ветвей.

Поэтому правильнее рассматривать клапан как часть общей системы консервации, а не как единственный защитный элемент.

Как влияет уклон трубопровода

Для гравитационного слива вода должна двигаться от высокой точки к низкой.

Ровный направленный уклон облегчает опорожнение линии. Чем больше локальных перегибов и участков с неправильным уклоном, тем выше вероятность остаточной воды.

Особое внимание требуется трубопроводам, проложенным в грунте. После обратной засыпки первоначальное положение трубы может измениться. Грунт способен осесть неравномерно, а слишком гибкая труба — образовать локальный прогиб.

Снаружи это никак не видно, но после открытия клапана часть воды останется внутри магистрали.

В системах постоянного круглогодичного водоснабжения остаток воды сам по себе не является проблемой, если труба надежно защищена от замерзания. В сезонной системе способность линии к опорожнению приобретает большее значение.

Что происходит с обратным клапаном

Обратный клапан пропускает воду только в одном направлении. Он нужен для того, чтобы после остановки насоса вода не уходила обратно и давление в системе сохранялось.

Именно эта функция может конфликтовать со сливом.

Если между заполненным участком трубопровода и сливной точкой расположен обратный клапан, вода может оказаться запертой. Открытие слива по другую сторону клапана не приведет к опорожнению нужного участка.

Поэтому схема размещения сливного и обратного клапанов должна рассматриваться вместе.

Количество обратных клапанов также имеет значение. Иногда в водопровод добавляют дополнительные клапаны без необходимости, после чего образуются отдельные заполненные водой зоны, не связанные со сливной точкой.

Можно ли использовать слив в колодец для защиты от замерзания

Да, слив воды в колодец может быть частью защиты сезонного водопровода от замерзания, но только при подходящей конструкции системы.

Сам факт наличия клапана не означает, что:

• вода полностью уйдет из всех труб;
• будут опорожнены фильтры;
• сольется гидроаккумулятор;
• вода покинет водонагреватель;
• опустеют сифоны;
• освободятся смесители и гибкие подводки;
• не останется заполненных участков за запорной арматурой.

Внутренняя система дома обычно имеет намного более сложную геометрию, чем наружная труба от колодца.

Если дом остается без отопления, требуется оценивать всю систему водоснабжения целиком. Сливная линия из дома в колодец решает только часть задачи.

Когда сливной клапан особенно полезен

Наиболее оправдано такое устройство в сезонных системах, которые имеют достаточно простую конфигурацию.

Характерный пример — дачный дом, куда вода подается из колодца по одной наружной магистрали. После завершения сезона насос отключают, наружную линию освобождают от воды, а внутреннее оборудование консервируют отдельно.

Слив также удобен, когда необходимо периодически отключать подачу воды зимой и нежелательно оставлять заполненной длинную наружную магистраль.

Еще один вариант — неотапливаемая баня или хозяйственная постройка, которой пользуются время от времени. После эксплуатации систему можно переводить в состояние, в котором значительная часть труб не содержит воды.

Когда сливной клапан не решает проблему

Есть ситуации, в которых установка одного клапана почти не меняет надежность системы.

Сложная разводка внутри дома

Большое количество ответвлений, коллекторов, приборов и вертикальных участков мешает полному самотечному сливу.

Труба проложена без направленного уклона

Если магистраль имеет провисы или подъемы, часть воды останется независимо от положения клапана.

Есть несколько обратных клапанов

Они могут разделить систему на независимые заполненные участки.

Водопровод используется постоянно зимой

В круглогодичном доме задача обычно состоит не в регулярном сливе, а в обеспечении стабильной незамерзающей эксплуатации. Здесь решающими становятся глубина прокладки, утепление уязвимых участков, защита ввода и другие инженерные решения.

Слив хотят использовать вместо нормальной зимней консервации

Открытый клапан не освобождает воду из всего оборудования. Особенно уязвимы приборы с внутренними полостями сложной формы.

Какие элементы могут удерживать воду после слива

Даже при удачной схеме наружной линии вода нередко остается в отдельных элементах.

К ним относятся:

• корпуса магистральных фильтров;
• фильтрующие колбы;
• гидроаккумуляторы;
• насосные станции;
• бойлеры;
• проточные водонагреватели;
• смесители;
• душевые лейки и шланги;
• бачки;
• сифоны;
• стиральные и посудомоечные машины.

Конструкция каждого устройства отличается. Некоторые элементы можно освободить от основной массы воды самотеком, другие имеют закрытые камеры, внутренние каналы или собственные обратные клапаны.

Именно поэтому оценивать способность системы к зимовке только по наружной трубе нельзя.

Должна ли вода из трубы попадать непосредственно в колодец

При размещении сливного отверстия внутри колодца вода действительно может возвращаться в шахту. Для небольшого объема воды из магистрали это обычно и является смыслом такого решения.

Однако важно различать слив чистой воды из водопроводной линии и сброс воды неизвестного состава.

В колодец не должны попадать жидкости после промывки оборудования, химические растворы, загрязненная вода или содержимое контуров, в которых могут применяться специальные теплоносители. Источник питьевого или хозяйственного водоснабжения необходимо защищать от загрязнения.

Конструкция сливного узла также не должна создавать путь, по которому загрязнения из колодца могут проникнуть внутрь водопроводной системы.

Что важно при сезонном использовании колодезного водопровода

Хорошо спроектированный сезонный водопровод должен иметь понятные режимы работы и консервации.

В рабочем состоянии система должна сохранять давление и подавать воду без самопроизвольного сброса. При отключении должна существовать возможность освободить от воды те части, которые не рассчитаны на замерзание.

При оценке системы полезно проверить несколько вопросов:

• может ли наружная магистраль полностью стекать к сливной точке;
• какие участки остаются заполненными после открытия клапана;
• не мешают ли сливу обратные клапаны;
• остается ли вода в вводе через фундамент или стену;
• есть ли внутри дома низкие точки;
• какое оборудование требует отдельной консервации;
• доступен ли клапан для проверки и обслуживания.

Такой подход гораздо надежнее, чем попытка решить все задачи установкой одной дополнительной детали.

Возможные проблемы сливного клапана

Как и любая арматура, сливной клапан со временем может работать хуже.

В колодце присутствуют высокая влажность и перепады температуры. В воде могут находиться песок, мелкие механические частицы и минеральные примеси. Все это влияет на подвижные элементы и уплотнения.

У автоматических устройств возможны проблемы с закрытием сливного отверстия при недостаточном давлении или загрязнении механизма. Ручная арматура может закиснуть после длительного нахождения в одном положении.

Негерметично закрывающийся клапан способен вызывать неприятный эффект: насос набирает давление, часть воды медленно сбрасывается обратно в колодец, давление падает и автоматика снова включает насос.

При такой неисправности появляются характерные признаки:

• насос начинает включаться чаще обычного;
• давление после отключения быстрее снижается;
• возле сливной точки слышно движение воды;
• система долго набирает рабочее давление;
• производительность водоснабжения кажется ниже прежней.

Похожие симптомы могут иметь и другие причины, например неисправность обратного клапана или утечка в трубопроводе, поэтому источник проблемы определяют по всей системе.

Чем сливной клапан отличается от обычного крана

Функционально ручной слив можно организовать с помощью запорной арматуры, но специализированные устройства часто удобнее по конструкции и способу управления.

Обычный кран требует непосредственного доступа или механизма дистанционного открытия. Автоматический сливной клапан реагирует на изменение давления без участия человека.

Различается и режим эксплуатации. Обычный запорный кран рассчитан прежде всего на открытие и перекрытие потока по команде пользователя. Сливное устройство может быть рассчитано именно на периодическое освобождение системы от воды.

При сравнении вариантов важнее не название детали, а ее совместимость со схемой водоснабжения.

Нужно ли ставить сливной клапан в каждом колодце

Нет. Для колодца как сооружения такой клапан сам по себе не является обязательным элементом.

Необходимость появляется из-за конкретной схемы водоснабжения и режима эксплуатации дома.

В постоянно используемой системе, где наружная линия защищена от промерзания и вода круглый год остается в трубах, слив может вообще не понадобиться.

В сезонной системе возможность опорожнения зачастую полезна, особенно если дом зимой не отапливается.

Также встречаются водопроводы, в которых слив организован иначе: через отдельную нижнюю точку, специальную арматуру внутри технического помещения или другую предусмотренную часть системы.

Как понять, подходит ли слив обратно в колодец

Такое решение имеет смысл, если трубопровод способен освобождаться от воды самотеком, сливная точка расположена достаточно низко, а арматура не блокирует движение воды.

Удобнее всего это реализуется в относительно простой системе с предсказуемым уклоном магистрали.

Если трасса сложная, имеет много подъемов и понижений, а внутри дома находится большое количество водосодержащего оборудования, слив в колодец решит только ограниченную часть задачи.

Главная функция клапана для слива воды в колодец — не «осушить весь дом», а дать воде из определенного участка водопровода безопасно уйти в нижнюю точку после отключения системы. При сезонной эксплуатации это может существенно снизить вероятность повреждения наружной магистрали морозом. Надежность решения определяется не самим клапаном, а тем, как он взаимодействует с уклонами труб, обратной арматурой, насосом и всей разводкой водоснабжения.
