Тройное соединение бруса: какие варианты применяют и чем они отличаются

Тройное соединение бруса — это узел, в котором сходятся три деревянных элемента и совместно воспринимают нагрузку. Такой узел встречается в каркасах, перекрытиях, стропильных системах, обвязках, деревянных опорах, навесах, террасах и других конструкциях. Его нельзя оценивать только по внешнему виду или количеству крепежа. Надежность зависит от того, как расположены элементы относительно друг друга, куда направлены усилия, насколько ослаблено сечение древесины и каким способом передается нагрузка между брусьями.

Главная особенность тройного соединения состоит в том, что один узел объединяет сразу несколько направлений нагрузки. Один брус может работать как опора, другой — как балка, третий — как распорка или поперечный элемент. Из-за этого простое соединение, подходящее для двух деталей, не всегда можно без изменений использовать там, где сходятся три элемента.

Что называют тройным соединением бруса

Под этим названием могут подразумеваться разные конструктивные схемы. Три бруса способны сходиться в одной точке под прямыми углами, лежать в одной плоскости, образовывать Т-образный узел с дополнительной ветвью или пересекаться на разных уровнях.

Часто встречаются схемы, где:

• два горизонтальных элемента опираются на один вертикальный;
• один продольный брус соединяется с двумя поперечными;
• три элемента образуют угол пространственного каркаса;
• к основной балке с разных сторон подходят два дополнительных элемента;
• в одном месте пересекаются обвязка, стойка и поперечина;
• к несущему элементу присоединяются балка и раскос.

Поэтому само выражение «тройное соединение» описывает число сходящихся деталей, но не определяет конкретный тип узла. Для оценки конструкции важнее геометрия соединения и характер работы каждого элемента.

Чем тройной узел отличается от обычного соединения двух брусьев

При соединении двух элементов обычно легче понять направление передачи усилия. Например, балка опирается на стойку или два бруса соединяются в одной плоскости. Когда появляется третий элемент, нагрузка может распределяться уже по нескольким направлениям.

Это влияет на конструкцию узла. Увеличивается количество потенциальных зон ослабления древесины, появляются пересекающиеся крепежные элементы, усложняется размещение врубок. Кроме того, третий брус может создавать дополнительные усилия, которых не было бы в простом двухэлементном соединении.

На практике приходится учитывать:

• направление волокон каждого бруса;
• возможное смятие древесины в местах опирания;
• ослабление сечения выборками и отверстиями;
• расстояние между крепежными элементами;
• вероятность раскалывания древесины;
• подвижки при изменении влажности;
• доступность узла для осмотра и обслуживания.

По этой причине надежность тройного узла определяется не количеством соединенных деталей, а тем, насколько согласованно они работают между собой.

Какие варианты тройного соединения применяют

Способ устройства узла зависит от назначения конструкции. Одни решения строятся преимущественно на работе древесины через опорные поверхности, другие — на механическом крепеже.

Соединение с опиранием элементов друг на друга

В такой схеме нагрузка передается через непосредственный контакт древесины. Брус не просто удерживается крепежом, а опирается на соседний элемент.

Такое решение часто используют там, где один элемент несет другой. Контактная площадка принимает часть вертикальной нагрузки, а крепеж ограничивает смещение и поворот.

Преимущество опирания заключается в более понятной передаче усилия. Нагрузка не обязательно полностью воспринимается гвоздями, шурупами или болтами. Значительная ее часть передается через древесину.

Однако площадь контакта должна соответствовать нагрузке. Слишком малая опорная зона способна привести к местному смятию древесины.

Соединение с врубкой

Врубка формирует геометрическую связь между элементами. В древесине выполняются выборки, позволяющие деталям входить одна в другую или опираться на подготовленные поверхности.

В тройных узлах встречаются различные варианты сочетания пазов, выемок и посадочных площадок. Они позволяют ограничить взаимное перемещение брусьев и сделать конструкцию компактной.

Главное ограничение такого решения — уменьшение рабочего сечения. Чем глубже выборка, тем меньше древесины остается в наиболее нагруженной зоне.

Особенно внимательно оценивают узлы, где несколько выборок оказываются рядом. Если три элемента соединяются в одном месте, чрезмерное удаление материала может заметно снизить прочность основного бруса.

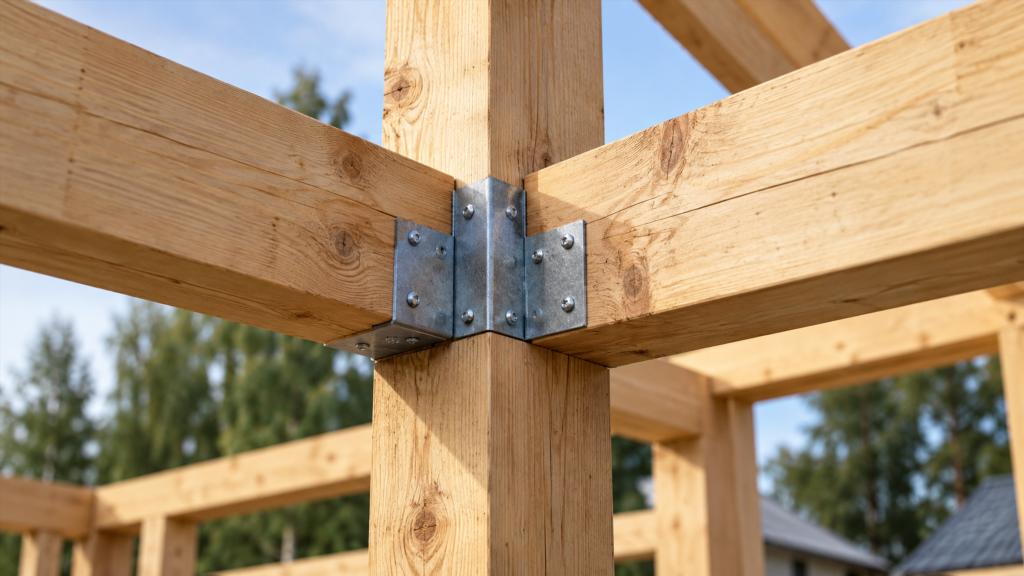

Узел на металлических уголках и пластинах

Металлические соединители позволяют связывать брусья без глубоких врубок. Для этого применяют уголки, накладки, пластины и другие элементы, рассчитанные на крепление деревянных конструкций.

Такой подход удобен, когда важно сохранить сечение древесины. Кроме того, металлические детали позволяют создавать узлы сложной формы, где элементы находятся в разных плоскостях.

Надежность соединения зависит не только от самой пластины. Большое значение имеют количество и расположение крепежа, толщина древесины, расстояние от отверстий до краев и направление действующих нагрузок.

Ошибочно считать, что крупная металлическая деталь автоматически делает узел прочным. Если крепеж сосредоточен слишком близко к краю или работает в неблагоприятном направлении относительно волокон, слабым местом остается древесина.

Болтовое соединение

Болты и шпильки применяют там, где требуется стянуть несколько элементов или передать значительные усилия через соединение.

В тройном узле болтовое соединение может объединять три бруса напрямую либо работать совместно с металлическими накладками. Такое решение часто выглядит массивным и надежным, однако его работа зависит от состояния древесины вокруг отверстий.

При нагрузке болт передает усилие на стенки отверстия. Древесина в этой зоне испытывает смятие. При неудачном расположении отверстий возможно образование трещин вдоль волокон.

Для массивных узлов важна не только прочность металла, но и способность древесины воспринимать локальные нагрузки.

Соединение на конструкционных саморезах

Специализированный крепеж позволяет соединять элементы под разными углами и создавать компактные узлы без крупных наружных накладок.

Саморезы могут работать на срез, растяжение или сочетание нескольких усилий. Возможности такого соединения сильно зависят от конкретной схемы.

Для тройного узла особенно важно взаимное расположение крепежа. Если несколько саморезов входят в один участок древесины с разных направлений, слишком плотное размещение повышает риск ослабления материала.

Комбинированное соединение

Во многих конструкциях используют несколько способов одновременно. Например, брус имеет опорную площадку, а от смещения его удерживает металлический уголок. В другом случае врубка задает геометрию узла, а болты обеспечивают стягивание элементов.

Комбинированный подход позволяет распределить функции между разными частями соединения:

• древесина воспринимает давление через опорные поверхности;
• металлический крепеж удерживает элементы от сдвига;
• накладки ограничивают поворот;
• стяжные элементы препятствуют раскрытию узла.

Такая схема часто оказывается рациональнее, чем попытка заставить один тип крепежа выполнять все функции одновременно.

Как расположение трех брусьев влияет на конструкцию узла

Геометрия соединения во многом определяет способ передачи нагрузки.

Три элемента в одной плоскости

Если брусья находятся примерно в одной плоскости, узел обычно проще сделать компактным. Однако в одном участке древесины могут появляться несколько выборок или рядов крепежа.

При таком расположении особенно важно не создавать чрезмерно ослабленную зону в основном несущем элементе.

Пространственный угловой узел

Когда три бруса расходятся по трем направлениям, соединение становится пространственным. Например, вертикальная стойка может быть связана с двумя горизонтальными элементами, расположенными перпендикулярно друг другу.

В таких узлах приходится ограничивать смещение сразу в нескольких плоскостях. Простая плоская накладка не всегда может обеспечить требуемую пространственную жесткость.

Два элемента подходят к одному с противоположных сторон

Здесь возникает вопрос, как именно они передают нагрузку на основной брус. Если оба элемента нагружены одинаково, силы могут частично уравновешивать друг друга. При различной нагрузке основной элемент получает дополнительный изгиб или кручение.

Это одна из причин, по которой внешне симметричный узел не всегда работает симметрично.

Брус, балка и раскос

В таком соединении элементы выполняют разные функции. Балка передает преимущественно вертикальную нагрузку, раскос — наклонное усилие, а основной брус или стойка принимает их совместное воздействие.

Для подобной схемы особенно важно понимать направление сил. Крепеж, хорошо воспринимающий вертикальный сдвиг, может оказаться менее эффективным при вырывающем или раскалывающем усилии.

Почему нельзя оценивать узел только по количеству крепежа

Распространенное заблуждение состоит в том, что увеличение числа саморезов, болтов или гвоздей автоматически усиливает соединение. Для древесины это работает не всегда.

Каждое отверстие нарушает структуру материала. Если крепеж расположен слишком близко друг к другу, несколько отдельных зон ослабления начинают фактически работать как одна.

Особенно чувствительна древесина к нагрузкам, способным расколоть ее вдоль волокон. Край бруса возле группы крепежа может оказаться слабее самого металлического соединителя.

У надежного узла нагрузка распределяется между несколькими участками древесины, а крепеж располагается так, чтобы не создавать концентрированную ослабленную зону.

Как влияет сечение бруса

Размеры элементов напрямую связаны с возможностью устройства тройного соединения. В массивном брусе проще разместить несколько крепежных элементов или выполнить конструктивную выборку, сохранив достаточное рабочее сечение.

При небольшом сечении возникает конфликт: соединение требует отверстий, пазов или крепежа, но каждый из них занимает значительную часть доступного материала.

Кроме общего размера бруса имеет значение ориентация сечения. Один и тот же элемент по-разному работает при нагрузке вдоль большей и меньшей стороны.

Нельзя рассматривать соединительный узел отдельно от самого бруса. Иногда ограничивающим элементом оказывается не крепеж, а остаточное сечение древесины возле соединения.

Как влажность древесины влияет на тройное соединение

Древесина изменяет размеры при изменении влажности. Особенно заметны деформации поперек волокон. Продольные изменения значительно меньше.

В простом соединении двух деталей такие подвижки уже имеют значение. В тройном узле ситуация усложняется, потому что элементы могут быть ориентированы в разных направлениях.

При усушке возможны:

• уменьшение плотности примыкания;
• ослабление стяжки;
• появление небольших зазоров;
• изменение положения металлических деталей;
• возникновение трещин возле жестко закрепленных участков.

В деревянных домах дополнительно учитывают общую усадку стен и изменение высоты элементов. Особенно чувствительны узлы, связывающие детали, которые должны иметь разную степень подвижности.

Жестко соединять все три бруса без учета характера их деформаций допустимо не во всех конструкциях.

Врубка или металлический крепеж: что принципиально различается

Эти способы нельзя сравнивать только по критерию прочности. Они по-разному передают нагрузку.

При врубке часть усилия воспринимается поверхностью древесины. Геометрия соединения препятствует смещению элементов.

В металлическом узле значительная часть нагрузки передается через крепежные детали. При этом основной брус удается сохранить почти без глубоких выборок.

Врубка имеет преимущества, когда нужно создать опорную поверхность и геометрически зафиксировать детали. Металлические соединители удобны для сложных пространственных узлов и конструкций, где нежелательно существенно уменьшать сечение.

Комбинация этих решений часто позволяет получить более равномерную работу соединения.

Какие места тройного узла наиболее чувствительны

Наиболее уязвимыми обычно оказываются не массивные металлические детали, а небольшие участки древесины возле них.

Особого внимания требуют:

• торцы брусьев возле крепежа;
• тонкие перемычки, оставшиеся после выборки;
• зоны рядом с глубокими пазами;
• места концентрации отверстий;
• участки, где нагрузка направлена поперек волокон;
• места возможного накопления влаги;
• трещины, проходящие через крепежную зону.

Если узел расположен на улице или в неотапливаемой конструкции, важным фактором становится защита от влаги. Длительное увлажнение меняет механические свойства древесины и ускоряет развитие биологических повреждений.

Металлические элементы также должны соответствовать условиям эксплуатации. Коррозия крепежа способна постепенно снизить надежность соединения даже при сохранении внешней формы узла.

Типичные ошибки в тройных соединениях

Многие проблемы возникают из-за попытки собрать узел по внешнему образцу без понимания его работы.

К характерным ошибкам относятся:

• слишком глубокие выборки в несущем брусе;
• расположение нескольких отверстий на одном небольшом участке;
• крепеж близко к краю древесины;
• отсутствие полноценной опоры у нагруженной балки;
• попытка передать всю вертикальную нагрузку только через саморезы;
• использование случайных металлических пластин вместо конструкционных соединителей;
• соединение элементов с разным характером усадки без учета их подвижности;
• отсутствие защиты открытого узла от постоянного увлажнения.

Опасность некоторых ошибок проявляется не сразу. Соединение может выглядеть жестким после сборки, но постепенно ослабляться из-за усушки, циклической нагрузки или образования трещин.

Где тройные соединения требуют особенно внимательной оценки

Не все деревянные узлы одинаково ответственны. Соединение декоративных элементов и узел несущего каркаса работают в совершенно разных условиях.

Повышенное значение расчет и конструктивная проверка имеют, если соединение входит в:

Несущий каркас

Стойки, балки и ригели воспринимают нагрузки от перекрытий, кровли и других частей здания. Повреждение одного узла способно повлиять на значительный участок конструкции.

Стропильную систему

Здесь элементы могут работать одновременно на изгиб, сжатие и растяжение. Кроме постоянного веса действуют снеговые и ветровые нагрузки.

Перекрытие

Балочные узлы воспринимают нагрузку от пола, мебели, людей и перегородок. Особенно важно наличие надежной опоры и сохранение достаточного сечения балки.

Навес или открытую террасу

Такие конструкции испытывают воздействие осадков, перепадов температуры и ветра. Условия эксплуатации могут оказаться жестче, чем внутри дома.

Как понять, какой тип соединения подходит для конкретного узла

Универсального тройного соединения для всех деревянных конструкций не существует. Выбор зависит от того, какую функцию выполняют три элемента.

Оценивают прежде всего:

• какие из брусьев являются несущими;
• в каком направлении действует основная нагрузка;
• есть ли непосредственная опора элементов;
• должен ли узел быть жестким или допускает перемещения;
• насколько можно ослаблять сечение врубками;
• доступен ли узел с одной или нескольких сторон;
• находится ли конструкция внутри помещения или на улице;
• потребуется ли дальнейший осмотр соединения.

Если речь идет о несущей конструкции дома, большого навеса, перекрытия или стропильной системы, геометрию узла и крепеж рассматривают как часть общей конструктивной схемы, а не как отдельную столярную задачу.

Как выглядит рационально устроенный тройной узел

Хороший узел обычно не стремится удерживать все три элемента только за счет большого количества крепежа. Нагрузка передается по понятному пути: через опору, контактные поверхности, крепеж или сочетание этих способов.

Основной несущий брус сохраняет достаточное сечение. Отверстия и выборки не образуют одну ослабленную линию. Крепеж не расположен слишком близко к торцам и краям. Древесина имеет возможность вести себя в соответствии с условиями эксплуатации, а наружные соединения защищены от постоянного увлажнения.

Самым важным остается соответствие конструкции характеру нагрузки. Тройное соединение может быть выполнено на врубках, металлических пластинах, уголках, болтах, конструкционных саморезах или сочетании нескольких способов. Надежность определяется не названием узла и не видом крепежа самими по себе, а тем, как три бруса совместно передают усилия и сохраняют прочность древесины в месте соединения.
