Устройство деревянного перекрытия: основные элементы, их функции и типичные ошибки

Деревянное перекрытие — это не просто ряд балок с настилом сверху. Оно представляет собой систему взаимосвязанных элементов, которая должна воспринимать нагрузки, сохранять достаточную жёсткость, отделять помещения друг от друга, ограничивать распространение шума и при необходимости участвовать в теплоизоляции здания. Ошибка в одном слое способна повлиять на работу всей конструкции: пол начинает заметно вибрировать, появляются скрипы, ухудшается звукоизоляция, а при неблагоприятном влажностном режиме древесина может терять эксплуатационные свойства.

Конструкция перекрытия зависит от того, какие помещения она разделяет. Межэтажное перекрытие работает в иных условиях, чем перекрытие над холодным подпольем или под неотапливаемым чердаком. Различается и роль отдельных слоёв: где-то особенно важна теплоизоляция, где-то — защита от ударного шума, а где-то главным становится контроль влажности.

Из каких элементов состоит деревянное перекрытие

Основой большинства деревянных перекрытий служат несущие балки. К ним добавляются настилы, черновые основания, изоляционные материалы и отделочные слои. Конкретный состав может отличаться, но функционально конструкцию удобно разделить на несколько частей:

• несущая система, воспринимающая основные нагрузки;
• элементы, обеспечивающие устойчивость и совместную работу балок;
• основание пола или потолка;
• тепло- и звукоизоляционные слои;
• материалы, регулирующие движение влаги и воздуха;
• чистовые покрытия со стороны помещений.

Каждый слой решает собственную задачу. Попытка заставить один материал выполнять сразу несколько несвойственных ему функций нередко приводит к неудовлетворительному результату. Например, мягкий утеплитель может хорошо заполнять пространство между балками, но сам по себе не делает перекрытие достаточно жёстким и не решает полностью проблему ударного шума.

Несущие балки и их роль

Балки образуют силовую основу перекрытия. Именно они передают нагрузки от пола, мебели, людей, перегородок и других элементов на стены или иные несущие конструкции здания.

Работа балки зависит не только от размера её поперечного сечения. Значение имеют пролёт, расстояние между элементами, качество древесины, характер опирания, расположение дополнительных нагрузок и общая конструктивная схема.

Почему важна не только прочность

Для жилого дома недостаточно, чтобы перекрытие просто не разрушалось под нагрузкой. Большое значение имеет его жёсткость. Излишне податливая конструкция способна ощущаться некомфортно даже при сохранении несущей способности.

Признаками недостаточной жёсткости могут быть:

• заметная вибрация пола при ходьбе;
• ощущение пружинящей поверхности;
• движение мебели при перемещении людей;
• периодические скрипы в соединениях;
• появление трещин в жёсткой отделке;
• заметные прогибы поверхности.

Поэтому оценка деревянного перекрытия обычно связана не только с вопросом допустимой нагрузки, но и с его поведением при обычной эксплуатации.

Качество древесины

Древесина является природным материалом с неоднородной структурой. На свойства балки влияют сучки, трещины, искривления волокон, следы биологического поражения, изменение влажности и другие дефекты.

Особенно внимательно относятся к состоянию древесины в местах опирания и в участках, где затруднено высыхание. Даже массивная балка может оказаться проблемной, если длительное время находится в условиях повышенной влажности.

Как балки работают вместе

Отдельные балки не должны восприниматься как полностью независимые элементы. На поведение перекрытия влияет их связь с настилом, поперечными элементами и конструкциями по периметру.

Жёсткий настил способен распределять часть локальных нагрузок между несколькими балками. Поперечные связи ограничивают боковое смещение элементов и помогают системе сохранять геометрию. Качество сопряжений отражается на вибрациях и склонности пола к появлению скрипов.

Если конструкция собрана так, что элементы могут немного перемещаться относительно друг друга, при ходьбе возникают микродвижения. Именно они часто становятся одной из причин характерных звуков деревянного пола.

Черновой настил и основание пола

Над балками располагается основание, на котором формируются последующие слои пола. Его назначение шире, чем создание ровной поверхности.

Черновое основание может:

• распределять нагрузку между балками;
• повышать пространственную жёсткость перекрытия;
• служить основой для последующих покрытий;
• удерживать изоляционные материалы;
• влиять на акустическое поведение всей конструкции.

Слишком податливое основание особенно заметно под жёсткими или чувствительными к деформациям покрытиями. Если поверхность ощутимо перемещается, нагрузка передаётся на соединения и отделочные материалы, что повышает вероятность скрипов, раскрытия швов и других дефектов.

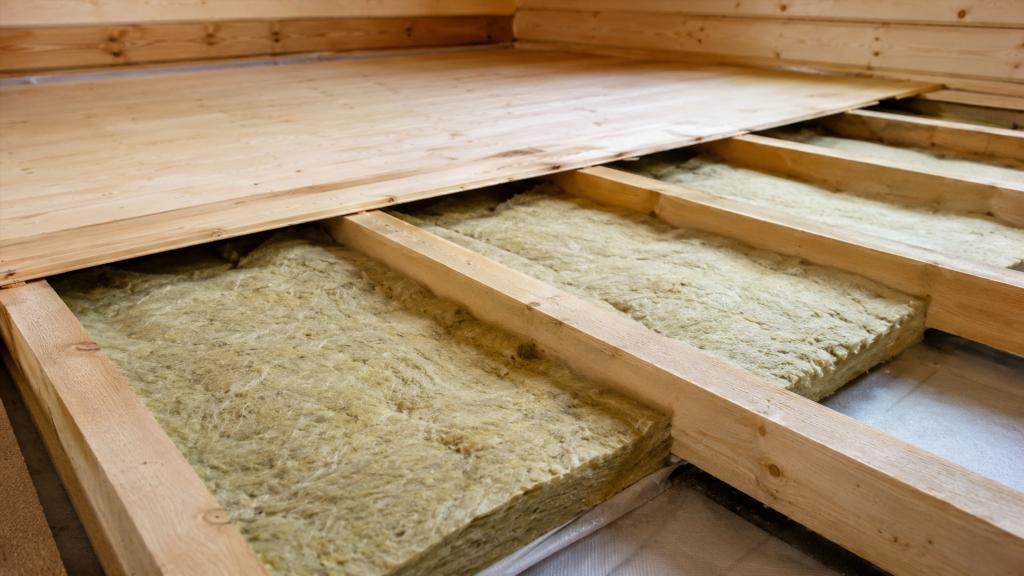

Что находится между балками

Полости деревянного перекрытия часто заполняют волокнистыми или другими изоляционными материалами. Их назначение зависит от расположения конструкции.

В межэтажном перекрытии

Между отапливаемыми этажами значительная разница температур обычно отсутствует, поэтому теплоизоляция не всегда является главной задачей. Большую роль приобретает акустика.

Заполнение пространства между балками помогает уменьшить распространение воздушного шума — голосов, музыки, звука телевизора. При этом шум шагов, падения предметов и передвижения мебели относится к другой категории и требует работы со всей конструкцией пола.

Над холодным пространством

Если перекрытие отделяет жилую комнату от холодного подполья, подвала или чердака, возрастает значение тепловой защиты. Особое внимание требуется уделять не только способности материала удерживать тепло, но и влажностному режиму конструкции.

Тёплый влажный воздух из помещения способен перемещаться через неплотности и попадать в более холодные зоны. При неблагоприятных условиях это приводит к накоплению влаги внутри перекрытия.

Теплоизоляция деревянного перекрытия

Теплоизоляционный слой уменьшает теплопередачу между помещениями с различной температурой. Эффективность зависит не только от самого утеплителя.

На результат влияют:

• равномерность заполнения полостей;
• наличие щелей и пустот;
• движение воздуха внутри конструкции;
• влажность утепляющего материала;
• состояние прилегающих деревянных элементов;
• расположение слоёв, регулирующих перенос влаги.

Увлажнённый утеплитель может работать хуже сухого. Одновременно повышенная влажность создаёт неблагоприятные условия для древесины. По этой причине устройство перекрытия нельзя рассматривать как простое заполнение пространства между балками теплоизоляционным материалом.

Пароизоляция и контроль влажности

Тема пароизоляции в деревянных перекрытиях часто вызывает путаницу. Само наличие плёнки ещё не гарантирует правильного влажностного режима.

Необходимо понимать, какие помещения разделяет перекрытие, где находится тёплая сторона конструкции и существует ли значительный перепад температуры. Для межэтажной конструкции внутри постоянно отапливаемого объёма условия отличаются от перекрытия под холодным чердаком.

Почему опасны случайные герметичные слои

Древесина способна поглощать и отдавать влагу. Если она оказывается между слоями с очень низкой паропроницаемостью, попавшая внутрь влага может удаляться медленно.

Проблема особенно заметна при сочетании нескольких факторов:

• повышенной влажности помещений;
• утечек воздуха через неплотности;
• холодных участков конструкции;
• протечек;
• слабой возможности высыхания.

Ошибочно воспринимать деревянное перекрытие как набор материалов, которые можно располагать в произвольном порядке. Способность конструкции высыхать не менее важна, чем защита от проникновения влаги.

Звукоизоляция межэтажного перекрытия

Деревянные перекрытия сравнительно лёгкие, поэтому вопрос акустического комфорта для них особенно заметен. Шум распространяется несколькими путями, и универсального слоя, полностью решающего проблему, обычно нет.

Воздушный шум

К воздушному шуму относятся разговоры, музыка, телевизор и другие звуки, распространяющиеся через воздух. Его ослаблению способствует сочетание заполнения полостей и достаточно массивных ограждающих слоёв.

Пустое пространство между балками способно вести себя как акустическая полость. Волокнистое заполнение уменьшает выраженность некоторых резонансных эффектов, но результат определяется конструкцией в целом.

Ударный шум

Шаги и падение предметов создают механические колебания непосредственно в перекрытии. Они передаются через жёстко связанные элементы.

Поэтому простой слой утеплителя между балками редко решает проблему ударного шума полностью. Значение имеет развязка конструкций, свойства напольных слоёв, масса элементов и количество жёстких связей между поверхностями.

Структурная передача звука

Колебания могут распространяться не только вертикально. Балки связаны со стенами и другими конструкциями здания, поэтому часть шума передаётся по примыкающим элементам.

Именно поэтому два перекрытия с похожим заполнением могут заметно отличаться по акустическому комфорту.

Потолок под деревянным перекрытием

Нижняя часть конструкции формирует потолок помещения. Отделка может крепиться непосредственно к деревянным элементам или через дополнительную систему.

Жёсткое непосредственное соединение обычно лучше передаёт вибрации. Разделение элементов и применение промежуточных конструкций способно менять акустические свойства, однако одновременно увеличивает сложность системы.

Состояние потолочной отделки нередко помогает заметить проблемы перекрытия. Повторяющиеся трещины в одних и тех же местах, раскрывающиеся стыки или локальные деформации могут указывать на перемещения несущей части.

Почему деревянные перекрытия скрипят

Скрип не всегда означает повреждение балки. Часто звук появляется там, где две поверхности перемещаются относительно друг друга.

Источником могут стать соединения настила, места контакта отдельных деталей, крепёж или элементы чистового пола. Древесина меняет размеры при изменении влажности, поэтому соединение, которое первоначально было плотным, со временем может начать работать иначе.

Характер звука тоже имеет значение. Локальный скрип покрытия и выраженная вибрация всего участка пола — разные признаки. Во втором случае требуется оценивать не только отделочные слои, но и состояние перекрытия в целом.

Перекрытие над подпольем или подвалом

Деревянные конструкции, расположенные над холодными или влажными помещениями, находятся в более сложном режиме, чем обычное межэтажное перекрытие.

Опасность представляет постоянное увлажнение древесины. Его источниками могут быть грунтовая влага, конденсация, протечки и недостаточный воздухообмен.

Настораживающими признаками считаются:

• стойкий запах сырости;
• потемнение древесины;
• мягкие или рыхлые участки;
• следы грибкового поражения;
• ржавчина на металлическом крепеже;
• длительно влажные поверхности;
• деформация деревянных деталей.

Поверхностное высыхание не всегда означает, что проблема исчезла. При повторяющемся увлажнении важнее установить причину неблагоприятного режима.

Чердачное деревянное перекрытие

Перекрытие под холодным чердаком находится между помещениями с заметно различающейся температурой. Здесь особенно важны тепловая защита и контроль переноса влаги.

Через неплотности вместе с воздухом может перемещаться значительное количество водяного пара. Если тёплый влажный воздух попадает в холодную часть конструкции, риск увлажнения возрастает.

Для такого перекрытия имеют значение не только свойства утеплителя, но и общая герметичность границы между жилой зоной и холодным пространством.

Чем межэтажное перекрытие отличается от чердачного

Хотя несущая основа может быть похожей, задачи этих конструкций различаются.

Межэтажное перекрытие чаще должно обеспечивать:

• достаточную жёсткость пола;
• акустический комфорт;
• устойчивость отделочных слоёв;
• удобство эксплуатации помещений с обеих сторон.

Для перекрытия под холодным чердаком особенно существенны:

• ограничение теплопотерь;
• защита конструкции от увлажнения;
• отсутствие крупных воздушных утечек;
• сохранение сухого состояния древесины и утеплителя.

У перекрытия над холодным подпольем добавляется влияние влажности снизу и условий самого подпольного пространства.

Типичные ошибки в устройстве деревянного перекрытия

Большинство проблем связано не с одним материалом, а с несогласованностью элементов конструкции.

Недостаточная жёсткость

Перекрытие может сохранять прочность, но быть неприятно подвижным. Чрезмерная вибрация отражается на напольных покрытиях, перегородках, потолке и общем ощущении качества дома.

Игнорирование влажностного режима

Древесина плохо переносит длительное увлажнение. Закрытие её слоями, препятствующими высыханию, может оказаться более опасным, чем кратковременное попадание небольшого количества влаги.

Попытка решить звукоизоляцию одним утеплителем

Заполнение пространства между балками полезно для акустики, но не устраняет все пути передачи звука. Особенно слабо такой подход воздействует на структурный и ударный шум.

Жёсткое соединение всех слоёв

Чем больше непрерывных механических связей между верхней и нижней поверхностью перекрытия, тем легче вибрациям распространяться по конструкции.

Отсутствие внимания к примыканиям

Даже качественные основные элементы не гарантируют хорошего результата, если проблемными остаются участки возле стен, проходов коммуникаций и других сопряжений.

Маскировка дефектов отделкой

Новая поверхность пола или потолка способна временно скрыть часть признаков, но не исправляет деформации, разрушение древесины или неблагоприятный влажностный режим.

Как оценивать существующее деревянное перекрытие

Оценка начинается с общего поведения конструкции. Значение имеют не только видимые размеры деталей, но и их состояние, характер деформаций и изменения во времени.

Полезно обращать внимание на сочетание признаков:

• выраженный постоянный прогиб;
• сильную вибрацию при обычной ходьбе;
• заметное усиление скрипов;
• трещины или повреждения балок;
• признаки длительного увлажнения;
• биологическое поражение древесины;
• изменение геометрии пола;
• повреждение мест опирания;
• повторяющиеся трещины отделки.

Один небольшой дефект поверхности не обязательно свидетельствует о серьёзной проблеме. Несколько взаимосвязанных признаков уже требуют более внимательной оценки конструкции.

Особенно значимы изменения, которые прогрессируют: увеличивается прогиб, появляются новые трещины, усиливается вибрация или расширяется зона влажной древесины. Такие процессы нельзя оценивать только по внешнему виду чистового покрытия.

Что влияет на долговечность перекрытия

Срок службы деревянной конструкции определяется не только породой или массивностью древесины. Благоприятный режим эксплуатации часто имеет не меньшее значение.

Для долговечности важны:

• защита от постоянного увлажнения;
• возможность высыхания;
• стабильность соединений;
• отсутствие чрезмерных деформаций;
• исправное состояние примыкающих конструкций;
• своевременное выявление протечек и других источников влаги.

Сухая древесина при нормальных условиях способна сохранять свойства очень долго. Постоянно влажная конструкция стареет значительно быстрее и становится уязвимой для биологических повреждений.

Почему устройство перекрытия нужно рассматривать как систему

Главная особенность деревянного перекрытия заключается во взаимном влиянии его элементов. Несущие балки определяют основную механическую работу, но настил влияет на жёсткость, изоляционный слой — на теплотехнические и акустические характеристики, отделка — на передачу звука и восприятие деформаций, а пароограничивающие материалы — на способность конструкции справляться с влагой.

Усиление одного свойства иногда ухудшает другое. Дополнительные жёсткие связи могут повысить ощущение монолитности, но увеличить передачу структурного шума. Герметичный слой способен ограничить поступление влаги с одной стороны и одновременно затруднить её удаление при неправильном расположении. Мягкое заполнение полостей улучшает часть акустических характеристик, однако практически не заменяет несущие элементы.

Хорошее деревянное перекрытие отличается не количеством слоёв, а согласованной работой всей конструкции.

Какие вопросы важны при оценке проекта

До выбора конкретного конструктивного решения полезно определить основные условия эксплуатации. Для этого важно понимать:

• какие помещения разделяет перекрытие;
• является ли пространство сверху или снизу отапливаемым;
• насколько важна звукоизоляция;
• какие нагрузки предполагаются;
• какие покрытия будут находиться на полу;
• есть ли внутри конструкции инженерные коммуникации;
• сможет ли древесина оставаться сухой;
• какие требования предъявляются к жёсткости и вибрациям;
• как устроены места опирания и примыкания.

Эти вопросы позволяют рассматривать перекрытие не как отдельный набор балок, утеплителя и настила, а как часть здания.

Итог

Устройство деревянного перекрытия включает несколько взаимосвязанных задач: восприятие нагрузок, обеспечение жёсткости, формирование основания пола и потолка, ограничение распространения шума, сохранение тепла и контроль влажности. Значимость каждой функции меняется в зависимости от расположения перекрытия и назначения соседних помещений.

Наибольшее влияние на эксплуатационные качества оказывают состояние несущих балок, характер их совместной работы, жёсткость настила, устройство изоляционных слоёв и способность древесины оставаться сухой. При этом прочность — только одна из характеристик. Перекрытие должно также сохранять приемлемую жёсткость, не создавать чрезмерных вибраций, не способствовать накоплению влаги и соответствовать акустическим требованиям помещения.

Разбор конструкции по функциям помогает лучше понимать происхождение дефектов. Скрип может быть связан с подвижностью соединений, холодный пол — с особенностями тепловой оболочки, плохая звукоизоляция — с передачей колебаний через жёсткие связи, а повреждение древесины — с длительным нарушением влажностного режима. Такой системный подход позволяет оценивать деревянное перекрытие как единое конструктивное решение, а не как случайный набор материалов.
