Футляр трубопровода: что это такое и для чего он нужен

Футляр для трубопроводов — это защитная гильза, через которую проходит инженерная линия на сложном или ответственном отрезке трассы. Такая оболочка нужна там, где обычной прокладки недостаточно: под дорогами, железнодорожными путями, стенами, фундаментами, каналами, на пересечениях с другими коммуникациями.

Главная задача этого элемента — отделить рабочую магистраль от внешнего воздействия. На трубу могут давить грунтовые массы, дорожное основание, строительные конструкции, вибрации от транспорта или соседние сети. Гильза принимает значительную часть этих факторов на себя и создаёт безопасный проход для коммуникации.

При этом речь не о декоративном кожухе и не о теплоизоляции. Это полноценный инженерный узел, который влияет на безопасность, ремонтопригодность и срок службы системы.

Как устроен защитный проход

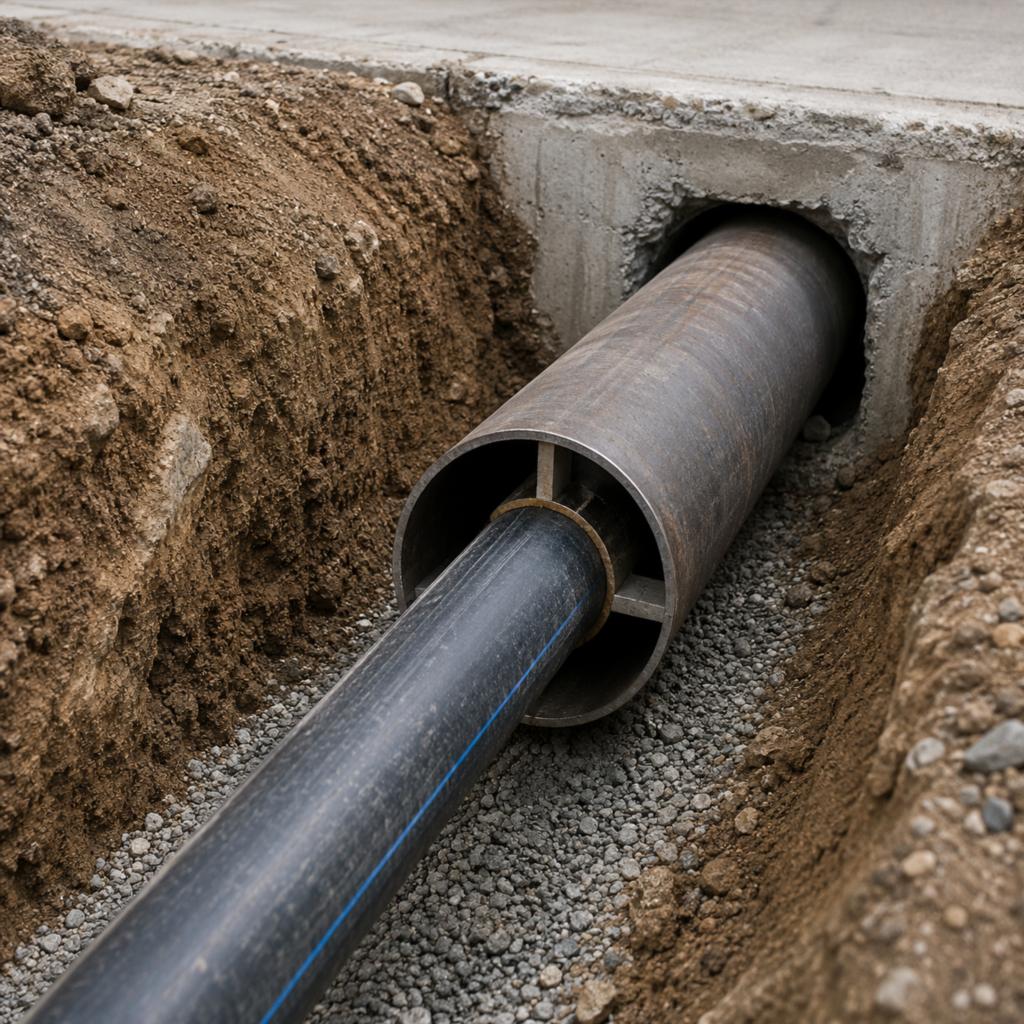

Обычно узел представляет собой отрезок большего диаметра, внутри которого размещается основная коммуникация. Между стенками оставляют зазор: он нужен для монтажа, температурных перемещений и сохранности наружного покрытия.

Чтобы внутренняя линия не лежала на нижней стенке, применяют центраторы, скользящие опоры или направляющие кольца. Эти детали удерживают её в нужном положении и уменьшают риск истирания покрытия при протяжке.

По краям проход закрывают манжетами, сальниками или эластичными уплотнениями. Если торцы оставить открытыми, внутрь начнут попадать вода, песок, мусор. Со временем это приводит к коррозии, заиливанию и проблемам при ремонте.

Где он применяется

Защитные гильзы используют не по всей длине трассы, а только в местах с повышенными рисками. Такие зоны закладываются в проект заранее, потому что от них зависят способ монтажа, размеры, состав материалов и стоимость работ.

Под автомобильными дорогами

При пересечении дороги коммуникация оказывается в зоне постоянной динамической нагрузки. Транспорт уплотняет основание, покрытие испытывает вибрации и сезонные деформации, а земля под полотном может проседать.

Обсадная часть снижает влияние этих факторов. Она помогает сохранить целостность сети и уменьшает риск аварии под проезжей частью. Дополнительное преимущество — возможность ремонта без полного вскрытия дороги, если узел изначально выполнен правильно.

Под железнодорожными путями

На железнодорожных переходах требования жёстче из-за вибраций, массы составов и высокой ответственности объекта. Повреждение коммуникации в таком месте может затронуть не только саму сеть, но и устойчивость полотна.

Здесь особенно важны прочность оболочки, точность монтажа, герметизация торцов и контроль возможных утечек. Ошибка на таком отрезке обходится дорого, так как доступ к нему ограничен, а любые работы рядом с путями требуют согласований.

В стенах, перекрытиях и фундаментах

Если инженерная сеть проходит через бетон, кирпич или монолит, её нельзя жёстко заделывать без компенсационного зазора. Здание может давать усадку, материалы по-разному реагируют на температуру, появляются небольшие смещения.

Гильза защищает проход от сдавливания и трения. Пространство вокруг коммуникации заполняют эластичным материалом или герметизируют специальным узлом. Так сохраняется подвижность и уменьшается риск трещин, протечек и повреждения покрытия.

На пересечениях с другими сетями

В городской застройке под землёй часто проходят кабели, водопровод, канализация, теплотрассы, газовые линии. Чем плотнее расположены коммуникации, тем выше риск взаимного повреждения при ремонте, просадке или аварии.

Защитный проход помогает разделить системы и снизить последствия возможной неисправности. Это особенно важно там, где вскрытие земли затрагивает проезжую часть, благоустройство или работу соседних объектов.

Какие задачи решает такая оболочка

Назначение узла шире, чем простая механическая защита. Он помогает сохранить работоспособность системы и ограничить последствия аварийной ситуации.

Основные функции:

• защита от давления, вибраций и смещений;
• предотвращение контакта с бетоном, камнем, металлом и дорожным основанием;
• сохранение изоляционного слоя при монтаже и эксплуатации;
• упрощение замены проблемного отрезка;
• снижение риска размыва или просадки при утечке;
• отделение коммуникации от соседних сетей;
• повышение безопасности на ответственных переходах.

Особенно важна такая мера там, где ремонт связан с большими затратами: под дорогой, рельсами, фундаментом или внутри плотной инженерной застройки.

Чем отличается от изоляции и кожуха

Изоляция защищает от холода, теплопотерь, влаги или коррозии. Кожух может закрывать отдельный элемент оборудования или служить частью теплоизоляционного слоя. Обсадная гильза решает другую задачу: создаёт прочный проход через опасную или нагруженную зону.

Например, теплоизоляция не спасёт трубу от давления дорожного полотна. Антикоррозионное покрытие не защитит от сдавливания в бетонной стене. Для таких случаев нужен отдельный проходной узел с зазором, опорами и уплотнением.

Из чего делают защитные гильзы

Материал выбирают по условиям участка. Имеют значение глубина заложения, влажность, тип среды, масса внешней нагрузки, способ прокладки и требования проекта.

Сталь

Стальные элементы применяют на ответственных переходах: под дорогами, путями, промышленными площадками. Они прочные, выдерживают значительные нагрузки и подходят для бестраншейной прокладки.

Слабое место стали — коррозия. Для долгой службы требуется наружная защита, обработка сварных швов и контроль качества покрытия.

Полимерные решения

Пластиковые гильзы легче, не ржавеют и удобны в монтаже. Их используют там, где нет экстремальных нагрузок и проект допускает такой вариант.

При выборе учитывают кольцевую жёсткость, температуру эксплуатации и глубину заложения. Слишком слабый материал может деформироваться, особенно во влажных или подвижных грунтах.

Железобетон

Железобетон применяют реже. Он подходит для крупных объектов, где нужна массивная оболочка или инженерный канал. Такой вариант требует техники, места для монтажа и аккуратной стыковки элементов.

Как подбирают размеры

Размер прохода нельзя выбирать «с запасом на глаз». Если внутреннего пространства мало, при протяжке повреждается изоляция, а опоры не помещаются. Слишком большой диаметр увеличивает цену и усложняет земляные работы.

При расчёте учитывают:

• габарит основной линии вместе с покрытием;
• высоту центраторов или направляющих;
• длину перехода;
• способ монтажа;
• глубину заложения;
• требования к ремонту;
• наличие воды и подвижных грунтов.

Длина защитного элемента обычно больше ширины препятствия. Под дорогой он должен выходить за пределы проезжей части и обочин, потому что нагрузка распределяется шире видимого покрытия.

Как выполняют монтаж

Способ установки зависит от объекта. На свободной площадке применяют открытую траншею. Под действующей дорогой, рельсами или благоустроенной территорией чаще выбирают бестраншейные методы.

Открытая прокладка

Траншею разрабатывают до проектной отметки, готовят основание, укладывают проходной элемент, затем размещают основную коммуникацию. Метод удобен тем, что качество работ легко проверить визуально.

Минус — необходимость вскрывать землю и восстанавливать поверхность. Для действующих дорог, тротуаров и плотной застройки это не всегда подходит.

Бестраншейные методы

При проколе, продавливании, горизонтальном бурении или микротоннелировании поверхность не вскрывают полностью. Это позволяет пройти под препятствием без остановки движения и масштабного демонтажа покрытия.

Такой вариант требует точной подготовки. Перед началом работ проверяют геологию, отметки входа и выхода, расположение соседних сетей, допустимые отклонения и возможность протяжки внутренней коммуникации.

Что важно учесть в смете

Стоимость складывается не только из цены металла, пластика или железобетона. В расчёт входят земляные работы, подготовка основания, сварка, изоляция, центраторы, герметизация, техника, контроль качества и восстановление территории.

При подготовке документации расценки устройства футляра для трубопроводов в смете должны отражать весь состав работ, а не один отрезок защитной гильзы. Иначе часть затрат выпадет из расчёта, а на этапе строительства начнутся упрощения: откажутся от нормальных уплотнений, сократят длину прохода, не заложат направляющие или оставят без внимания антикоррозионную обработку.

Грамотная смета помогает заранее увидеть реальную стоимость узла и избежать решений, которые ухудшают надёжность всей системы.

Типичные ошибки

Проблемы часто появляются не сразу. Коммуникация может работать несколько лет, а затем возникают протечки, коррозия, просадки, повреждение покрытия или сложности с заменой.

Наиболее частые ошибки:

• выбран слишком малый проход;
• внутренняя линия протянута без направляющих;
• торцы не закрыты от влаги и песка;
• сталь оставлена без антикоррозионной обработки;
• длина перехода меньше требуемой;
• не учтены грунтовые воды;
• повреждено наружное покрытие при монтаже;
• отсутствует зазор для температурных перемещений.

Опаснее всего прямое трение между внутренней коммуникацией и оболочкой. В месте контакта быстро стирается защитный слой, после чего возрастает риск коррозии и аварии.

Когда такая защита не нужна

На обычной трассе без пересечений, сильных нагрузок и строительных конструкций дополнительная гильза может не требоваться. Достаточно проектной глубины, песчаного основания, изоляции, сигнальной ленты и соблюдения правил монтажа.

Решение зависит от назначения сети и условий конкретного места. Если трасса проходит через дорогу, фундамент, стену, рельсы или плотный коридор коммуникаций, защитный проход становится не лишней деталью, а частью безопасной эксплуатации.

Итог

Футляр трубопровода нужен для защиты инженерной линии в местах, где обычная прокладка не справляется с рисками. Он создаёт безопасный проход под дорогами, железнодорожными путями, зданиями и на пересечениях с другими сетями.

Надёжность такого узла зависит от правильного размера, материала, способа монтажа, качества уплотнений и наличия направляющих элементов. Если эти детали учтены, система дольше служит, проще ремонтируется и меньше зависит от внешних воздействий.
