Гидравлическое сопротивление системы отопления: от чего зависит и как влияет на циркуляцию теплоносителя

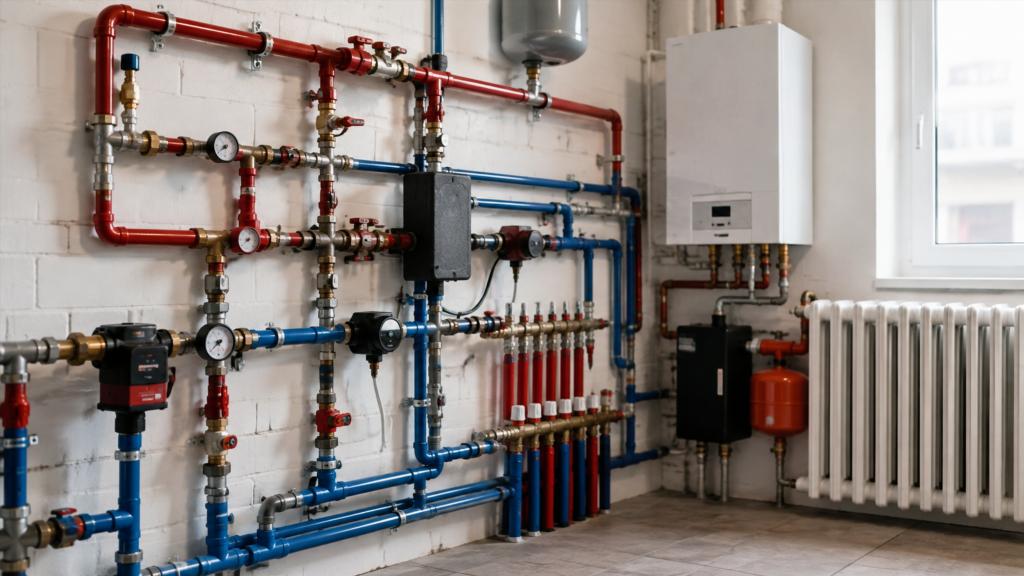

Система водяного отопления работает за счет непрерывного движения теплоносителя по трубам, радиаторам, коллекторам, арматуре и другим элементам контура. На этом пути поток постоянно встречает препятствия. Теплоноситель соприкасается со стенками труб, меняет направление на поворотах, проходит через сужения, клапаны и теплообменные приборы. Совокупность таких препятствий называют гидравлическим сопротивлением системы отопления.

Этот параметр напрямую связан с характером циркуляции. При чрезмерном сопротивлении отдельные участки могут получать меньше теплоносителя, чем требуется для равномерной передачи тепла. В результате одни помещения прогреваются нормально, другие остаются прохладными, а оборудование работает в менее благоприятных условиях. При этом само по себе наличие гидравлического сопротивления не является неисправностью: оно неизбежно в любой системе с движущейся жидкостью. Значение имеет его распределение и соответствие общей конфигурации отопительного контура.

Что называют гидравлическим сопротивлением

Движущаяся по трубопроводу жидкость теряет часть своей механической энергии. Эти потери возникают из-за трения о внутреннюю поверхность труб, изменения скорости потока, поворотов, разветвлений и прохождения через элементы с ограниченным проходным сечением.

Чем сложнее путь теплоносителя, тем больше препятствий ему приходится преодолевать. Длинная магистраль с большим количеством арматуры обычно создает большее сопротивление, чем короткий и относительно прямой участок при сопоставимых условиях.

Гидравлическое сопротивление связано сразу с несколькими характеристиками системы:

• длиной трубопроводов;
• внутренним диаметром труб;
• скоростью движения теплоносителя;
• шероховатостью внутренних стенок;
• количеством поворотов и разветвлений;
• характеристиками радиаторов и других теплообменников;
• наличием клапанов, фильтров и регулирующей арматуры;
• состоянием внутренних проходов оборудования.

Все эти факторы действуют совместно. Нельзя оценивать работу отопления только по одному диаметру трубы или только по длине контура.

Линейные и местные сопротивления

Гидравлические потери принято рассматривать как сочетание линейного и местного сопротивления. Такое разделение помогает понять, где именно поток теряет энергию.

Линейное сопротивление трубопровода

Линейные потери возникают по всей длине трубы. Жидкость движется вдоль стенок, и между слоями потока возникает трение. Чем длиннее трубопровод, тем заметнее суммарное влияние этого процесса.

Большое значение имеет внутреннее сечение. При уменьшении проходного диаметра для переноса того же количества теплоносителя скорость его движения возрастает. Вместе с ней могут увеличиваться гидравлические потери.

Состояние внутренней поверхности тоже имеет значение. Гладкие стенки оказывают потоку меньшее сопротивление, чем поверхность с выраженной шероховатостью, отложениями или другими неровностями.

Местное сопротивление

Местными называют потери, возникающие на отдельных элементах системы. Они связаны не столько с протяженностью участка, сколько с изменением характера потока.

К таким элементам относятся:

• отводы и повороты;
• тройники;
• переходы между разными диаметрами;
• регулирующие клапаны;
• запорная арматура;
• фильтры;
• распределительные узлы;
• отдельные элементы отопительных приборов.

На таких участках поток может менять направление, ускоряться, замедляться или перераспределяться. Чем больше подобных элементов находится на пути теплоносителя, тем заметнее их совокупное влияние.

Почему диаметр труб сильно влияет на сопротивление

Один из наиболее значимых факторов — внутренний диаметр трубопровода. При уменьшении проходного сечения поток вынужден двигаться быстрее, если через участок требуется пропустить прежний объем жидкости.

Рост скорости усиливает гидравлические потери. По этой причине слишком узкий участок способен заметно изменить условия работы всего контура, особенно если он находится на магистрали с существенным расходом теплоносителя.

При этом чрезмерное увеличение диаметра тоже не является универсальным способом улучшить систему. Размеры труб связаны с выбранной схемой отопления, необходимым расходом, характеристиками оборудования и другими параметрами. В правильно спроектированной системе диаметры разных участков могут отличаться, поскольку через них проходит неодинаковое количество теплоносителя.

Особенно заметна эта разница в разветвленных системах. Основная магистраль может переносить общий поток нескольких ветвей, тогда как отдельный участок обслуживает только часть отопительных приборов.

Как длина контура отражается на циркуляции

Каждый дополнительный метр трубопровода добавляет линейное сопротивление. Если два контура имеют сходные диаметры и одинаковые элементы, но один значительно длиннее другого, условия движения теплоносителя в них будут различаться.

В многоконтурных системах это способно привести к естественному перераспределению потока. Жидкость стремится проходить по участкам, где сопротивление ниже. Более короткая или гидравлически легкая ветвь может получать больший расход, а длинная — меньший.

Это одна из причин, по которой одинаковые на вид отопительные контуры не всегда работают одинаково. На результат влияют не только отопительные приборы, но и путь до них.

Как повороты и арматура меняют движение теплоносителя

Прямой участок трубы создает преимущественно линейное сопротивление. При прохождении поворота поток вынужден менять направление. Внутри жидкости образуются дополнительные завихрения, меняется распределение скоростей, возникают дополнительные потери энергии.

Подобный эффект появляется и в арматуре. Даже полностью исправный клапан или фильтр имеет определенную геометрию внутренних каналов. Проход через них отличается от движения по прямой трубе.

Особое значение имеют регулирующие устройства. Их задача нередко как раз заключается в изменении гидравлических условий. Частичное ограничение прохода повышает сопротивление конкретной ветви и позволяет перераспределять поток между разными участками.

Поэтому наличие сопротивления на регулирующей арматуре нельзя автоматически считать недостатком. В грамотно настроенной системе управляемое сопротивление используется для достижения требуемого распределения теплоносителя.

Связь гидравлического сопротивления и циркуляционного насоса

В системах с принудительной циркуляцией движение теплоносителя поддерживает насос. Он должен создавать условия, достаточные для преодоления сопротивления отопительного контура и поддержания необходимого потока.

При изменении сопротивления меняется и рабочий режим оборудования. Если система становится гидравлически тяжелее, прежние условия циркуляции могут измениться. Но из этого не следует, что любое ухудшение прогрева решается увеличением мощности насоса.

Причина может находиться в другом месте:

• отдельная ветвь имеет чрезмерное сопротивление;
• регулирующая арматура изменила положение;
• фильтр загрязнен;
• внутренний проход участка уменьшился;
• система разбалансирована;
• часть контура работает в условиях, отличных от расчетных.

Попытка компенсировать локальную проблему исключительно более интенсивной циркуляцией способна изменить работу остальных участков, не устранив исходную причину.

Что происходит при неравномерном сопротивлении ветвей

Разветвленная система отопления представляет собой сеть путей с разными гидравлическими характеристиками. Теплоноситель распределяется между ними не равномерно сам по себе, а в зависимости от сопротивления каждой ветви.

Если одна ветвь оказывает потоку заметно меньшее сопротивление, через нее может проходить больший объем жидкости. Более гидравлически тяжелые участки получают меньший расход.

В жилом доме это иногда проявляется как разница в прогреве помещений. Радиаторы, расположенные на благоприятной ветви, работают интенсивно, тогда как приборы на другом участке остаются менее теплыми.

Характерные проявления гидравлического дисбаланса могут включать:

• заметную разницу температуры отопительных приборов;
• неодинаковый прогрев помещений при сходных условиях;
• изменение работы одного участка после регулировки другого;
• повышенную чувствительность системы к положению клапанов;
• нестабильное распределение тепла между ветвями.

Такие признаки сами по себе не определяют точную причину. Похожие симптомы возникают при завоздушивании, загрязнении оборудования, нарушении циркуляции и других неисправностях. Гидравлическое сопротивление рассматривают как один из факторов общей диагностики.

Зачем нужна гидравлическая балансировка

Гидравлическая балансировка предназначена для согласования потоков в разных частях отопительной системы. Ее смысл состоит не в устранении сопротивления, а в создании такого его распределения, при котором каждая ветвь получает подходящий для своей задачи поток.

Это особенно важно для систем с большим количеством радиаторов, несколькими этажами, разными контурами или распределительными узлами. Без согласования гидравлических характеристик вода может преимущественно двигаться по наиболее легкому маршруту.

Балансировка связана с регулирующей арматурой, характеристиками контуров и рабочими режимами системы. Избыточное ограничение одной ветви способно ухудшить ее работу, а недостаточное — оставить слишком большой поток и повлиять на соседние участки.

Корректная оценка требует понимания всей системы, а не отдельного радиатора или клапана.

Почему сопротивление может меняться со временем

Отопительная система не всегда сохраняет первоначальные гидравлические характеристики на протяжении всего срока эксплуатации. Состояние внутренних каналов и оборудования способно изменяться.

На сопротивление могут влиять загрязнения фильтров, продукты коррозии, отложения и изменение состояния регулирующих элементов. Если внутренний проход какого-либо узла уменьшается, его сопротивление возрастает.

Особенно заметным становится изменение на участках, которые изначально имели ограниченное проходное сечение. Даже относительно небольшое дополнительное препятствие там сильнее влияет на поток, чем на широкой магистрали.

Изменение сопротивления может происходить и после вмешательства в систему: замены отопительного прибора, добавления новой ветви, изменения арматуры или реконструкции части трубопровода. Новый элемент становится частью общей гидравлической сети и способен повлиять не только на ближайший участок.

Высокое сопротивление не всегда означает неисправность

Фраза «высокое гидравлическое сопротивление» сама по себе не описывает состояние системы полностью. Некоторые компоненты по своей конструкции создают значимые потери давления, но при этом работают штатно.

Важно не абсолютное наличие сопротивления, а его соответствие режиму системы. Если циркуляционное оборудование, трубопроводы, отопительные приборы и регулирующие устройства согласованы, система может стабильно работать при достаточно сложной конфигурации.

Проблемой становится ситуация, когда сопротивление мешает поддерживать требуемое распределение теплоносителя, вызывает выраженный дисбаланс или не соответствует возможностям оборудования.

Может ли слишком низкое сопротивление быть нежелательным

Стремление максимально уменьшить любые гидравлические потери тоже не всегда оправдано. Отопительная система должна не просто обеспечивать свободное движение воды, а распределять ее между потребителями в нужных пропорциях.

Если одна ветвь имеет значительно меньшее сопротивление, она способна перетягивать на себя часть потока. Тогда соседние контуры получают меньше теплоносителя.

Регулирующие устройства специально создают дополнительное сопротивление там, где это необходимо для выравнивания работы сети. С этой точки зрения сопротивление является не только неизбежной физической характеристикой, но и инструментом управления потоками.

Как скорость теплоносителя связана с гидравлическими потерями

Скорость движения жидкости заметно влияет на сопротивление. При ее росте увеличиваются потери энергии, связанные с трением и местными препятствиями.

Слишком интенсивный поток способен дополнительно проявляться акустически: работа некоторых участков становится более заметной на слух. Однако шум нельзя однозначно связывать только с высокой скоростью. Его причиной могут быть воздух в системе, особенности арматуры, работа насосного оборудования и другие факторы.

Слишком малая скорость также не означает автоматически идеальный режим. При недостаточном расходе отдельные отопительные приборы могут передавать меньше тепла, чем требуется для нормальной работы системы.

Задача проектирования заключается не в достижении минимальной или максимальной скорости, а в согласовании расхода и сопротивления с назначением каждого участка.

Почему нельзя оценивать сопротивление только по одному элементу

Распространенная ошибка — искать причину гидравлических проблем исключительно в одном компоненте. Например, считать, что все определяется диаметром труб или только производительностью насоса.

Отопление работает как единая гидравлическая сеть. Один и тот же элемент может вести себя по-разному в зависимости от того, что находится до и после него.

На общую картину одновременно влияют:

• архитектура трубопроводов;
• число и длина ветвей;
• характеристики отопительных приборов;
• положение регулирующей арматуры;
• состояние фильтров;
• параметры насосного оборудования;
• изменение сечений;
• взаимное влияние контуров.

Даже локальное изменение может перераспределить потоки по всей системе.

Типичные ошибки при понимании гидравлического сопротивления

Одна из распространенных ошибок — считать любое сопротивление вредным. Полностью избавиться от него невозможно, да это и не требуется.

Другая ошибка состоит в предположении, что более сильный насос автоматически исправит неравномерный прогрев. Если причина связана с несбалансированными ветвями или локальным ограничением прохода, изменение режима насоса может лишь замаскировать часть симптомов.

Также некорректно оценивать систему только по внешнему диаметру труб. Для движения теплоносителя значение имеет внутренний проход, а он зависит от конструкции конкретного трубопровода.

Не менее ошибочно игнорировать сопротивление арматуры и оборудования. В сложной системе совокупное влияние многочисленных местных элементов может быть существенным.

Какие вопросы помогают оценить состояние системы

При анализе гидравлической работы отопления полезно рассматривать не один симптом, а совокупность признаков. Для общей оценки имеют значение несколько вопросов:

• одинаково ли стабильно прогреваются разные ветви;
• появились ли изменения после ремонта или замены оборудования;
• отличается ли поведение коротких и длинных контуров;
• изменяется ли прогрев одних помещений при регулировке других;
• есть ли элементы, способные ограничивать проход теплоносителя;
• сохранились ли исходные условия работы системы после модернизации.

Ответы на такие вопросы позволяют понять, стоит ли рассматривать гидравлическое сопротивление как одну из вероятных причин проблемы. Точные выводы по конкретной системе требуют учета ее схемы и фактического состояния.

Гидравлическое сопротивление как часть общей работы отопления

Гидравлическое сопротивление нельзя рассматривать отдельно от расхода теплоносителя, циркуляции, конструкции трубопроводов и распределения тепловой нагрузки. Это одна из базовых характеристик водяной системы отопления, определяющая условия движения жидкости по контуру.

Сопротивление возникает в трубах, поворотах, арматуре, отопительных приборах и других элементах. Его величина зависит от геометрии сети, скорости потока и состояния внутренних проходов. В разветвленных системах особенно важно не только общее сопротивление, но и соотношение сопротивлений разных ветвей.

При удачном сочетании характеристик теплоноситель распределяется между контурами в соответствии с их задачами, отопительные приборы работают предсказуемо, а насос функционирует в подходящем режиме. Если гидравлический баланс нарушается, возникают заметные различия в циркуляции и теплоотдаче.

Понимание этих связей помогает отличать само наличие гидравлического сопротивления от реальной проблемы. Сопротивление является нормальным свойством любой отопительной сети. Значение имеет то, как оно распределено по системе и насколько согласовано с потоками теплоносителя и характеристиками оборудования.
