Какие факторы влияют на расчёт перекрытия по профлисту

Перекрытие по профлисту часто воспринимают как сравнительно простую конструктивную схему: профилированный металлический лист служит основанием для слоя бетона и одновременно участвует в формировании перекрытия. На практике надёжность такой конструкции определяется не одним параметром. Значение имеют пролёт, способ опирания, характеристики профиля, толщина и свойства бетонной части, предполагаемые нагрузки, особенности несущего каркаса и условия эксплуатации.

Расчёт перекрытия нельзя сводить к выбору профлиста только по его высоте или толщине металла. Два внешне похожих решения могут работать совершенно по-разному из-за отличий в схеме опирания, геометрии пролёта или составе перекрытия. Именно поэтому полезнее рассматривать не отдельные цифры, а систему факторов, от которых зависит поведение конструкции.

Что представляет собой перекрытие по профлисту

Профилированный лист в такой конструкции выполняет не декоративную, а техническую функцию. В зависимости от проектного решения он может работать как несъёмная опалубка, воспринимать часть нагрузок на стадии бетонирования или участвовать в совместной работе перекрытия после набора бетоном требуемых свойств.

Типовая конструкция включает несколько элементов:

• несущие балки или другие опоры;
• профилированный металлический лист;
• бетонную часть перекрытия;
• армирование, предусмотренное проектом;
• узлы опирания и крепления;
• дополнительные слои пола или потолочной системы.

Состав конструкции может меняться. В одних случаях профлист играет в основном роль основания для бетона, в других его геометрия и сцепление с бетонной частью заметно влияют на работу перекрытия.

Из-за этого выражение «перекрытие по профлисту» обозначает не один универсальный тип конструкции, а целую группу решений.

Почему расчёт начинается не с выбора профлиста

Распространённая ошибка — сначала подобрать лист, а затем пытаться понять, какое перекрытие из него получится. Для несущей конструкции важнее исходная задача: какой пролёт требуется перекрыть, на что будет опираться система, какие нагрузки ожидаются и какой тип помещения находится сверху.

Профлист подбирается уже как часть общей конструктивной схемы.

Один и тот же профиль может вести себя по-разному, если меняется:

• расстояние между опорами;
• количество опор;
• способ закрепления;
• нагрузка на перекрытие;
• толщина бетонной части;
• расположение дополнительных тяжёлых элементов;
• стадия эксплуатации конструкции.

Даже хорошо подходящий по характеристикам профлист не компенсирует неудачную схему всего перекрытия.

Пролёт как один из главных факторов

Под пролётом понимают расстояние между несущими опорами конструкции. Чем оно больше, тем сложнее обеспечить требуемую жёсткость и несущую способность перекрытия.

Увеличение пролёта влияет не только на прочность. Возрастает чувствительность конструкции к прогибам и деформациям. Перекрытие может формально сохранять несущую способность, но при этом обладать недостаточной жёсткостью для нормальной эксплуатации.

Почему одинаковая нагрузка по-разному влияет на разные пролёты

Если нагрузить два перекрытия одинаковой конструкции, но с разным расстоянием между опорами, результат будет неодинаковым. Более длинный пролёт испытывает значительно более неблагоприятное воздействие изгиба.

Изменение пролёта способно повлечь за собой изменение сразу нескольких характеристик:

• требуемого профиля листа;
• параметров несущих балок;
• конструкции армирования;
• общей толщины перекрытия;
• количества промежуточных опор.

Поэтому нельзя переносить решение, применённое на одном объекте, на другой только потому, что используется похожий профлист.

Схема опирания перекрытия

Для работы конструкции важно не только расстояние между опорами, но и само расположение этих опор.

Профлист может располагаться на двух опорах или проходить через несколько несущих элементов. Отличается и характер работы такого листа. В многопролётной схеме внутренние участки взаимодействуют с опорами иначе, чем крайние.

Значение имеют:

• направление профиля относительно балок;
• ширина участков опирания;
• наличие промежуточных несущих элементов;
• жёсткость опор;
• способ соединения листа с основанием.

Ошибочно считать, что лист просто лежит между двумя точками и вся его работа определяется только расстоянием между ними.

Характеристики профилированного листа

Профлист различается не только толщиной металла. Большое значение имеет форма его сечения.

Высота профиля

Более высокий профиль обычно обладает большей геометрической жёсткостью по сравнению с низким листом той же толщины. Однако оценивать конструкцию только по высоте гофры нельзя.

На работу листа влияет вся форма профиля:

• ширина верхних и нижних полок;
• наклон стенок;
• шаг повторения гофр;
• наличие дополнительных рёбер;
• геометрия участков сопряжения с бетоном.

Два листа одинаковой высоты способны иметь заметно различающиеся характеристики.

Толщина металла

Увеличение толщины металла влияет на жёсткость и устойчивость профиля, но само по себе не делает любой лист пригодным для любого перекрытия.

Тонкий высокий профиль и более толстый низкий профиль нельзя корректно сравнивать по одному параметру. Их работа определяется геометрией сечения в целом.

Состояние профиля

Для расчётной модели предполагается конструкция с определёнными характеристиками. Реальный лист не должен иметь значительных повреждений, способных изменить форму профиля.

Сильные вмятины, деформированные рёбра и повреждения участков опирания могут ухудшить работу элемента. Особенно чувствительна к этому стадия, когда профлист ещё не объединён с затвердевшим бетоном в законченную конструкцию.

Нагрузки на перекрытие

Перекрытие воспринимает значительно больше, чем вес людей, находящихся в помещении.

При оценке конструкции учитывается несколько типов нагрузок. Они отличаются по происхождению и характеру действия.

К постоянным относятся собственный вес элементов перекрытия и слоёв, которые остаются в конструкции на протяжении эксплуатации. Сюда могут входить бетон, напольные слои, перегородки определённого типа, инженерные элементы и отделочные материалы.

Временные нагрузки связаны с эксплуатацией помещения. Их характер зависит от назначения пространства.

Жилое помещение, техническая зона, склад и помещение с тяжёлым оборудованием создают совершенно разные условия работы перекрытия.

Собственный вес конструкции

Один из наиболее недооцениваемых факторов — масса самого перекрытия.

Бетонная часть имеет значительный вес. Чем больше её объём, тем выше постоянная нагрузка на профлист, балки и остальные элементы каркаса.

Нельзя рассматривать увеличение толщины перекрытия только как способ сделать конструкцию прочнее. Дополнительный бетон одновременно увеличивает массу системы.

Возникает взаимосвязь: изменение одного параметра способно повышать одни характеристики и одновременно усиливать нагрузку на другие элементы.

Почему важен фактический объём бетона

У профлиста рельефная поверхность. Бетон заполняет пространство между гофрами, поэтому объём материала нельзя оценивать так же, как для сплошной плоской плиты той же максимальной толщины.

Для проектирования учитывают реальную геометрию конструкции, а не условный прямоугольный слой.

Эксплуатационная нагрузка

Назначение помещения напрямую связано с требованиями к перекрытию.

Обычная комната жилого дома и помещение, где предполагается размещение тяжёлых предметов, нельзя считать одинаковыми условиями эксплуатации.

Особого внимания требуют сосредоточенные нагрузки. Если значительный вес действует на небольшой участок, характер работы перекрытия отличается от ситуации, когда та же масса равномерно распределена по большой площади.

К подобным объектам могут относиться тяжёлые перегородки, оборудование, массивные элементы интерьера или другие конструкции, передающие нагрузку на ограниченную зону.

Роль бетонной части

После затвердевания бетонная часть становится одним из основных элементов перекрытия.

Её характеристики влияют на:

• общую жёсткость;
• восприятие сжимающих усилий;
• распределение нагрузок;
• совместную работу элементов;
• поведение перекрытия при эксплуатации.

При этом бетон нельзя рассматривать отдельно от профлиста и армирования. Он является частью общей системы.

Толщина бетонного слоя

Толщина связана с геометрией профиля, общей высотой перекрытия и конструктивной схемой.

Слишком упрощённый подход «чем толще, тем надёжнее» неверен. Увеличение бетонной части повышает собственный вес перекрытия и нагрузку на опоры.

Подходящая геометрия определяется расчётом всей системы.

Армирование и его функция

Армирование в перекрытии выполняет задачи, которые нельзя автоматически переложить на профилированный лист.

В зависимости от схемы оно участвует в восприятии растягивающих усилий, ограничении образования трещин и работе определённых зон перекрытия.

Характер армирования зависит от конструкции в целом.

Нельзя корректно определить его только по площади помещения или по марке профлиста. Значение имеют пролёты, опирание, нагрузки, толщина бетонной части и особенности работы над опорами.

Профлист не всегда заменяет рабочую арматуру

Иногда металлический лист воспринимают как готовую замену всему нижнему армированию. Такое обобщение опасно.

Способность профлиста участвовать в работе готового перекрытия зависит от конкретной системы и условий сцепления металла с бетоном. В некоторых конструктивных решениях лист рассматривают преимущественно как несъёмную опалубку.

Разница принципиальна: требования к элементу, который только удерживает бетон при устройстве перекрытия, отличаются от требований к элементу, участвующему в работе готовой плиты.

Совместная работа профлиста и бетона

Чтобы металлический профиль и бетон эффективно работали как единая система, между ними должна передаваться нагрузка.

На это влияет геометрия поверхности листа и особенности конкретной конструкции. Некоторые типы профиля имеют элементы, улучшающие механическое взаимодействие с бетоном.

Если совместная работа не предусмотрена или недостаточно подтверждена характеристиками системы, нельзя просто считать металл полноценной частью железобетонного сечения.

Это одна из причин, почему внешне похожие профили не являются взаимозаменяемыми без проверки их свойств.

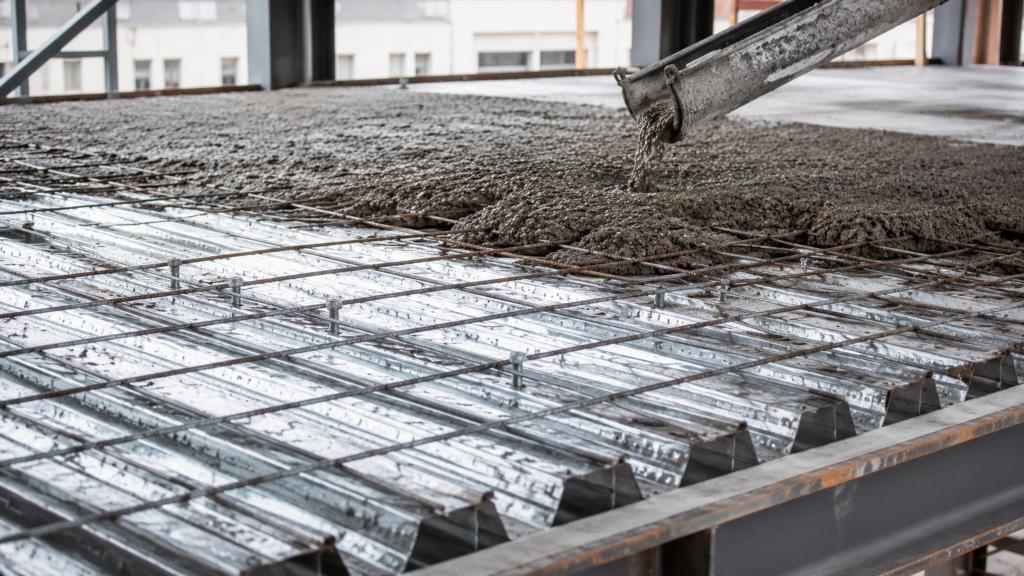

Стадия бетонирования

Готовое перекрытие и конструкция во время устройства работают по-разному.

До затвердевания бетона профлист может воспринимать вес:

• самого листа;
• свежего бетона;
• армирования;
• временных технологических нагрузок.

В этот период бетон ещё не способен работать как завершённая несущая плита.

Получается временная расчётная ситуация, которая иногда оказывается для профлиста весьма требовательной.

Временные опоры

В некоторых конструктивных схемах при устройстве перекрытия предусматривают временную поддержку.

Она изменяет фактический пролёт профлиста на стадии бетонирования и может существенно влиять на его работу.

Необходимость таких решений нельзя определять только визуально или по опыту другого объекта. Она зависит от расчётной схемы и характеристик конкретного профиля.

Балки и несущий каркас

Даже правильно рассчитанная плита не существует отдельно от здания.

Нагрузки с перекрытия передаются на балки, затем на другие несущие конструкции и далее на основание здания.

Если изменить массу или пролёт перекрытия, меняются нагрузки на весь каркас.

При оценке решения требуется рассматривать:

• несущую способность балок;
• их жёсткость;
• расстояние между ними;
• узлы соединения;
• передачу усилий на стены или колонны;
• общую пространственную работу здания.

Ошибка в нижележащей конструкции способна сделать бессмысленным точный расчёт самого профлиста.

Прогибы и жёсткость

Прочность отвечает на вопрос, выдерживает ли конструкция нагрузку без разрушения. Жёсткость характеризует величину её деформаций.

Это разные критерии.

Перекрытие может иметь достаточный запас прочности, но заметно прогибаться. Такие деформации способны отражаться на отделке, перегородках, напольных покрытиях и ощущении комфорта.

Излишняя податливость конструкции также может проявляться вибрациями при ходьбе или перемещении людей.

Поэтому расчёт перекрытия не заканчивается проверкой только предельной нагрузки.

Отверстия и вырезы

Проёмы под лестницы, коммуникации и инженерное оборудование изменяют обычную схему работы перекрытия.

Вырез нарушает непрерывность профиля и бетонной части. Нагрузка вынуждена перераспределяться вокруг отверстия.

Особенно существенными могут быть крупные проёмы или вырезы рядом с зонами, где конструкция испытывает повышенные усилия.

Самостоятельное вырезание части готового перекрытия без оценки последствий может затронуть сразу несколько несущих элементов.

Опирание профлиста на балки

Участок контакта профиля с несущей конструкцией кажется простой деталью, но от него зависит передача нагрузки.

Слишком упрощённая модель, где важен только пролёт «от середины одной балки до середины другой», не отражает всех процессов.

В зоне опоры возникают местные усилия. Значение имеет геометрия профиля и расположение его элементов относительно опоры.

Кроме того, необходимо учитывать устойчивость профлиста на стадии устройства перекрытия.

Крепление металлического листа

Крепёж нужен не только для того, чтобы профлист не сдвигался до заливки бетона.

Он может участвовать в обеспечении устойчивости листов, их совместной работе и сохранении проектного положения.

Конкретная схема крепления зависит от конструкции и типа опор.

Универсальное количество крепёжных точек для всех перекрытий отсутствует, поскольку разные системы имеют разную геометрию и разные условия работы.

Почему таблицы производителей не заменяют расчёт конструкции

Для профилированного листа часто публикуются таблицы с допустимыми нагрузками или пролётами. Они полезны как технические данные, но применять отдельную строку такой таблицы ко всему перекрытию нельзя без проверки исходных условий.

Табличное значение обычно относится к определённой схеме:

• конкретной толщине листа;
• установленному числу пролётов;
• определённому способу опирания;
• заданному характеру нагрузки;
• конкретным критериям прочности или прогиба.

Если реальная конструкция отличается хотя бы по одному существенному условию, результат может быть другим.

Типичные ошибки при оценке перекрытия

Многие проблемы появляются из-за попытки упростить систему до одного или двух параметров.

К распространённым ошибкам относятся:

• выбор профлиста только по высоте гофры;
• перенос решения с другого здания без сравнения пролётов и нагрузок;
• игнорирование веса бетона;
• оценка только готового перекрытия без стадии бетонирования;
• предположение, что любой профлист работает как полноценное армирование;
• отсутствие проверки несущих балок;
• игнорирование проёмов и сосредоточенных нагрузок;
• оценка только прочности без проверки жёсткости;
• изменение конструкции уже во время строительства без повторной оценки.

Некоторые из этих ошибок не приводят к мгновенному разрушению. Проблемы могут проявиться позднее в виде чрезмерных прогибов, трещин, вибраций или деформаций сопряжённых конструкций.

Какие исходные данные нужны для расчёта

До начала проектирования полезно собрать сведения о будущем перекрытии. Чем точнее исходные данные, тем меньше неопределённости в расчётной модели.

Обычно специалисту необходима информация о геометрии помещения, несущем каркасе, предполагаемой конструкции пола, назначении пространства и расположении тяжёлых элементов.

Особенно важны:

• размеры и схема перекрываемой зоны;
• расположение несущих опор;
• направление профлиста;
• характеристики балок;
• предполагаемый состав перекрытия;
• назначение помещений;
• расположение проёмов;
• наличие тяжёлых перегородок или оборудования;
• условия устройства бетонной части.

Полезно заранее определить, предполагаются ли в будущем изменения планировки или размещение тяжёлых элементов. После устройства перекрытия подобные изменения могут потребовать новой оценки конструкции.

Почему нельзя рассчитать перекрытие только по площади комнаты

Площадь почти ничего не говорит о характере работы конструкции.

Помещение размером 20 квадратных метров может иметь совершенно разные схемы: короткий пролёт между несколькими балками или почти свободный пролёт на всю ширину помещения.

Несущая работа определяется не общей площадью, а тем, как именно нагрузка проходит от плиты к опорам.

Поэтому запрос вида «какой профлист нужен на помещение такой-то площади» не содержит достаточной информации для технического решения.

Как связаны между собой основные параметры

Особенность перекрытия по профлисту состоит в сильной взаимосвязи его элементов.

Если увеличить шаг балок, возрастает пролёт профлиста.

Если усилить бетонную часть, увеличивается собственный вес.

Если изменить профиль листа, может измениться требуемый объём бетона и общая высота конструкции.

Если добавить тяжёлую перегородку, меняется распределение нагрузки.

Если сделать проём, часть усилий перераспределяется на соседние участки.

Поэтому конструкцию рассматривают как систему, а не как набор независимых деталей.

Что полезно проверить до выбора конструктивного решения

До окончательного выбора перекрытия стоит убедиться, что определены не только размеры помещения, но и реальные условия его эксплуатации.

Полезно заранее знать:

• какие помещения будут расположены над перекрытием;
• будут ли тяжёлые стационарные предметы;
• планируются ли перегородки;
• где находятся лестничные и инженерные проёмы;
• на какие конструкции передаётся нагрузка;
• есть ли ограничения по общей высоте перекрытия;
• требуется ли учитывать повышенные требования к вибрациям и деформациям.

Такая информация позволяет избежать ситуации, когда выбранная конструкция оказывается неудобной уже после разработки планировки.

Итог

Расчёт перекрытия по профлисту определяется сочетанием геометрии, нагрузок, характеристик материалов и схемы опирания. Сам профилированный лист является только одним элементом системы.

На результат влияют пролёт, количество и расположение опор, форма профиля, толщина металла, масса бетонной части, армирование, эксплуатационные нагрузки, сосредоточенные усилия, жёсткость балок, проёмы и условия работы конструкции во время бетонирования.

Главная ошибка при оценке такого перекрытия — попытка подобрать его по одному показателю: высоте профиля, толщине листа, площади комнаты или чужому примеру. Надёжность определяется совместной работой всех элементов.

Полезный подход к проектированию начинается со сбора исходных данных и понимания пути передачи нагрузки от поверхности перекрытия к несущему каркасу здания. После этого уже можно оценивать подходящий тип профиля, конструкцию бетонной части и остальные элементы системы как единое техническое решение.
