Косой фильтр в системе водоснабжения: что учитывать при размещении и эксплуатации

Косой фильтр — простой элемент трубопровода, предназначенный для задержания сравнительно крупных механических примесей, которые могут находиться в воде. Песчинки, окалина, частицы ржавчины и другой твердый мусор способны попадать в систему после ремонтных работ, из старых труб или вместе с водой из источника. Фильтр задерживает часть таких загрязнений до того, как они попадут в арматуру и оборудование.

Несмотря на простую конструкцию, работа косого фильтра сильно зависит от его положения, направления потока, доступности для обслуживания и общего состояния водопровода. Ошибка при размещении может не проявиться сразу: вода продолжит идти, но фильтр будет быстрее засоряться, хуже удерживать осадок или окажется неудобным для очистки.

Поэтому оценивать косой фильтр стоит не как отдельную металлическую деталь на трубе, а как обслуживаемый элемент системы водоснабжения.

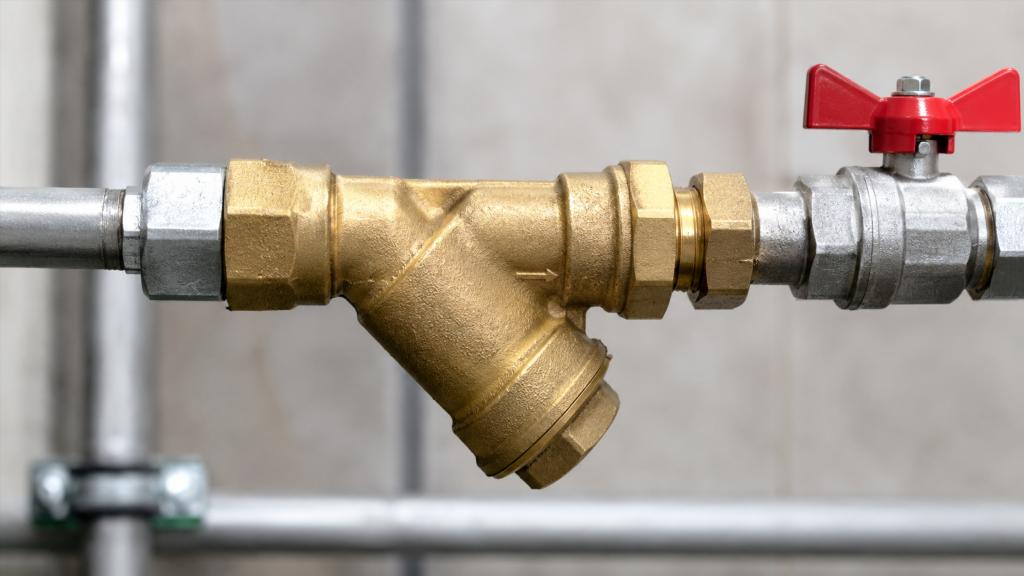

Что представляет собой косой фильтр

Косой фильтр механической очистки часто называют грязевиком. Его корпус имеет основной проход для воды и ответвление, расположенное под углом. В этом ответвлении находится сетчатый элемент, задерживающий твердые частицы.

Вода проходит через фильтр, а загрязнения остаются на сетке и постепенно собираются в зоне, предусмотренной конструкцией корпуса. Со временем количество осадка увеличивается, поэтому фильтру требуется периодическое обслуживание.

Основные задачи такого устройства:

• задерживать сравнительно крупные твердые частицы;
• уменьшать вероятность попадания мусора в запорную и регулирующую арматуру;
• защищать более чувствительные элементы системы от механических загрязнений;
• обеспечивать возможность удаления накопившегося осадка.

При этом косой фильтр не является полноценной системой водоочистки. Он не удаляет растворенные соли, запахи, органические вещества и другие примеси, проходящие через сетку.

Почему положение фильтра имеет значение

Внутри косого фильтра загрязнения должны не только задерживаться сеткой, но и оставаться в предусмотренной для них зоне до обслуживания.

Если корпус расположен неудачно, часть осадка может перемещаться внутри фильтра вместе с потоком или скапливаться там, где это затрудняет нормальную работу устройства.

Особенно важно учитывать ориентацию ответвления с сеткой. Конструкция рассчитана на то, чтобы задержанные частицы собирались таким образом, чтобы их можно было удалить при обслуживании.

Для владельца дома имеет значение не только гидравлическая сторона вопроса. Неудачное положение грязевика может привести к бытовым неудобствам: чтобы добраться до пробки, приходится разбирать декоративную облицовку, отодвигать оборудование или работать в очень тесном пространстве.

Доступ к фильтру нельзя считать второстепенной деталью

Фильтр относится к обслуживаемым элементам. Если к нему невозможно нормально подойти, даже исправное устройство со временем может превратиться в проблемную точку системы.

При оценке размещения важно проверить:

• можно ли увидеть корпус и место обслуживания;
• остается ли пространство для работы с фильтром;
• не закрывается ли он мебелью, коробом или несъемной отделкой;
• можно ли контролировать состояние соединений;
• есть ли возможность безопасно провести обслуживание без демонтажа окружающих конструкций.

Скрывать грязевик за полностью глухой отделкой нежелательно именно из-за необходимости периодического доступа.

Направление движения воды

На многих корпусах фильтров предусмотрена маркировка направления потока. Она показывает, как вода должна проходить через внутреннюю часть устройства.

Направление важно из-за формы корпуса и расположения сетки. При неправильной ориентации устройство может работать не так, как предусмотрено конструкцией.

Внешне фильтр при этом способен выглядеть совершенно нормально. Ошибка обнаруживается позже — например, когда появляется повышенное сопротивление потоку или выясняется, что осадок собирается не в предназначенной для него зоне.

Перед оценкой уже установленного фильтра полезно обращать внимание не только на положение косого ответвления, но и на маркировку самого корпуса.

Что находится перед фильтром и после него

Косой грязевик работает как часть трубопровода, поэтому окружающие элементы тоже влияют на удобство эксплуатации.

На практике рядом могут находиться:

• вводная запорная арматура;
• счетчик воды;
• редуктор давления;
• обратный клапан;
• коллектор;
• оборудование водоподготовки;
• отдельные приборы и узлы.

Назначение грязевика обычно связано с защитой расположенных дальше по потоку элементов от механического мусора. Конкретная компоновка зависит от устройства системы, требований оборудования и особенностей объекта.

Самостоятельно переносить элементы сложного узла только ради более удобного положения фильтра не стоит. Особенно внимательно следует относиться к участкам, связанным с приборами учета, редукторами, насосным оборудованием и другими устройствами, для которых важна определенная схема подключения.

Косой фильтр на горизонтальном участке

Горизонтальная труба позволяет сравнительно легко оценить ориентацию корпуса. Здесь хорошо видно направление основного потока и положение ответвления с сеткой.

Главная задача — добиться такого положения, при котором конструкция фильтра сможет нормально собирать загрязнения и останется доступной для обслуживания.

Проблемы возникают, когда грязевик разворачивают исключительно ради компактности. Например, корпус может физически помещаться под столешницей или внутри технического шкафа, но пробка оказывается почти вплотную к стене.

Такое размещение выглядит аккуратно до момента обслуживания.

Что проверить у уже установленного фильтра

Без разборки трубопровода можно оценить несколько внешних признаков:

• соответствует ли направление корпуса движению воды;
• не находится ли обслуживаемая часть в явно неудобном положении;
• доступна ли пробка;
• нет ли следов коррозии или подтекания;
• не упирается ли корпус в стену или соседнюю арматуру;
• можно ли осмотреть резьбовые или иные соединения.

Эта проверка не заменяет оценку внутреннего состояния устройства, но помогает заметить очевидные проблемы компоновки.

Вертикальные участки требуют особого внимания

С вертикальными трубами ситуация сложнее. Здесь имеет значение не только сам факт вертикального расположения, но и направление движения воды.

Косые фильтры разных конструкций могут иметь ограничения по допустимому монтажному положению. Поэтому перенос правил с одного изделия на другое без проверки его конструкции может привести к ошибке.

Если на вертикальном участке уже установлен грязевик и есть сомнения в его положении, стоит ориентироваться на устройство конкретного фильтра и документацию к нему, а не только на внешний вид.

Особенно нежелательно оценивать положение по принципу «так стоит у соседей» или «так чаще делают». Внешне похожие корпуса могут отличаться внутренней геометрией.

Почему размер сетки тоже важен

Способность фильтра задерживать загрязнения зависит от сетчатого элемента. Более мелкая сетка способна удерживать меньшие частицы, но при загрязненной воде она может быстрее создавать сопротивление потоку.

Слишком крупная сетка меньше склонна к быстрому засорению, однако пропускает больше механических примесей.

Выбор зависит от назначения фильтра и требований оборудования, которое необходимо защитить.

Косой грязевик не следует воспринимать как устройство, способное сделать воду полностью чистой. Это ступень механической защиты, работающая в определенном диапазоне размеров загрязнений.

Как загрязнение влияет на водоснабжение

По мере накопления мусора свободная площадь сетки уменьшается. Вода проходит через нее с большим сопротивлением.

В быту это может проявляться несколькими способами:

• поток воды становится заметно слабее;
• разница ощущается при одновременном открытии нескольких точек;
• давление после фильтра отличается от привычного;
• проблема появляется постепенно;
• после ремонтных работ на водопроводе ухудшение может возникнуть быстрее.

Подобные признаки не доказывают, что виноват именно грязевик. Снижение подачи воды бывает связано с запорной арматурой, трубами, редуктором, водонагревателем, смесителями и другими элементами.

Засоренный фильтр — лишь одна из возможных причин.

Почему фильтр особенно полезен после работ с трубопроводом

После ремонта или изменения системы внутри труб иногда остаются твердые частицы. Это могут быть фрагменты отложений, окалина, песок и другой мусор.

Даже небольшая частица способна попасть в механизм арматуры или узкий канал оборудования. Косой фильтр принимает значительную часть таких загрязнений на себя.

По этой причине состояние грязевика может меняться неравномерно. В относительно чистой системе он долго сохраняет нормальную пропускную способность, а после ремонтных работ количество осадка способно заметно увеличиться.

Типичные ошибки при размещении косого фильтра

Неправильное направление корпуса

Одна из самых заметных ошибок — несоответствие ориентации фильтра направлению движения воды.

Проблема заключается не просто в расположении стрелки. Внутренняя конструкция устройства рассчитана на конкретное движение потока через сетчатую часть.

Недоступная пробка

Фильтр устанавливают вплотную к стене, полу или другому устройству. Пока система новая, это не мешает работе. При необходимости обслуживания выясняется, что нормально добраться до грязевика невозможно.

Полностью скрытый узел

Трубы иногда закрывают декоративными конструкциями так, что доступ остается только к счетчику или вентилю. Сам фильтр оказывается внутри глухого короба.

Для постоянно обслуживаемого оборудования такое решение создает лишние сложности.

Отсутствие учета окружающих элементов

Даже правильно ориентированный фильтр может быть неудобным, если рядом расположены трубы, фитинги или оборудование, мешающие доступу.

Ожидание слишком тонкой очистки

Грязевик устанавливают и рассчитывают, что он решит любую проблему с качеством воды.

Сетчатый фильтр работает только с определенными механическими частицами. Изменение цвета воды, запах, повышенная жесткость или растворенные примеси требуют другой оценки и других способов водоподготовки.

Что важно для обслуживания

Косой фильтр нельзя считать элементом, который устанавливается один раз и больше не требует внимания.

Частота обслуживания не бывает одинаковой для всех систем. На количество загрязнений влияют состояние трубопровода, источник воды, проведенные ремонтные работы и характеристики самой системы.

У одного владельца сетка остается относительно чистой продолжительное время, а в другом доме грязевик собирает заметное количество частиц значительно быстрее.

Ориентироваться полезнее на состояние системы и признаки изменения ее работы, чем на универсальный календарный срок.

Какие изменения нельзя игнорировать

Поводом проверить состояние водопровода могут стать:

• постепенно уменьшающийся поток;
• заметное изменение работы после ремонта труб;
• повторяющиеся проблемы с механическими загрязнениями;
• появление подтеков возле корпуса;
• коррозия металлических частей;
• повреждение граней пробки после предыдущего обслуживания.

Подтекание требует отдельного внимания. Попытки постоянно сильнее затягивать соединение не всегда устраняют причину и могут ухудшить состояние детали.

Материал корпуса и состояние поверхности

Большинство бытовых косых фильтров имеет металлический корпус. Его состояние можно оценивать при обычном визуальном осмотре.

Поверхностные изменения не всегда означают немедленную неисправность, но выраженная коррозия, трещины, деформация или постоянная влажность вокруг соединения требуют внимания.

Особенно важно различать обычный конденсат на холодной трубе и реальную протечку.

При высокой влажности поверхности труб могут регулярно покрываться каплями воды. Если влажность сосредоточена непосредственно около соединения и появляется независимо от конденсации на соседних участках, причина может быть другой.

Косой фильтр и давление воды

Чистый исправный фильтр сам по себе является дополнительным элементом на пути потока, а загрязненная сетка способна усиливать сопротивление.

Чем больше ее поверхность перекрыта осадком, тем заметнее может становиться влияние на подачу воды.

Из этого не следует, что любое падение давления означает необходимость вмешательства именно в грязевик. Сначала важно рассматривать систему целиком.

Причинами могут быть:

• частично закрытая арматура;
• загрязнение других фильтров;
• неисправность редуктора;
• отложения в трубопроводе;
• проблемы с насосом;
• засорение отдельных сантехнических приборов;
• изменение параметров внешней сети.

Если снижение подачи наблюдается только в одной точке, причина нередко находится значительно ближе к этому прибору.

Нужно ли ставить несколько фильтров

В сложной системе водоснабжения могут использоваться разные ступени механической очистки. Они отличаются устройством, размером задерживаемых частиц и назначением.

Косой грязевик хорошо подходит для предварительной защиты от сравнительно крупного мусора, но не заменяет фильтры другого типа, если оборудование требует более тонкой подготовки воды.

Количество ступеней нельзя определять только по принципу «чем больше, тем лучше». Каждый дополнительный элемент создает сопротивление и требует обслуживания.

Имеет значение назначение системы, качество исходной воды и требования подключенного оборудования.

Когда расположение фильтра стоит пересмотреть

Сам факт необычного внешнего положения еще не означает неисправность. Оценивать следует сочетание нескольких признаков.

Поводом внимательнее изучить узел может стать ситуация, когда:

• маркировка направления потока не совпадает с реальным движением воды;
• обслуживаемая часть практически недоступна;
• корпус невозможно осмотреть;
• фильтр регулярно создает проблемы;
• возле соединений появляются следы воды;
• после обслуживания доступ к элементу требует разборки окружающих конструкций;
• расположение противоречит требованиям конкретной модели.

Если изменение положения требует вмешательства в действующий трубопровод, особенно рядом с приборами учета или сложным оборудованием, разумнее сначала оценить весь узел, а не рассматривать фильтр изолированно.

Как отличить полезное обслуживание от постоянного устранения симптомов

Исправный грязевик должен выполнять простую функцию: задерживать механические загрязнения и позволять периодически удалять их.

Если фильтр приходится постоянно обслуживать из-за большого количества мусора, проблема может находиться не в нем самом. Такое поведение иногда указывает на состояние трубопровода или источник постоянного поступления загрязнений.

То же относится к повторяющимся протечкам. Если соединение начинает подтекать снова и снова, бесконечное устранение одного и того же симптома не заменяет оценку состояния корпуса, уплотнения и соседних деталей.

Что учитывать при проектировании доступа

При ремонте санузла или технического помещения фильтр желательно рассматривать вместе с другими обслуживаемыми узлами.

Декоративное оформление не должно лишать доступа к инженерным коммуникациям.

Хорошо организованный технический участок позволяет:

• быстро осмотреть соединения;
• заметить появление влаги;
• проверить состояние корпуса;
• получить доступ к обслуживаемой части;
• не повреждать отделку при обычных работах;
• различать элементы системы без сложного демонтажа.

Большой технический люк не всегда обязателен. Важнее, чтобы реальный доступ соответствовал расположению оборудования, а не существовал только формально.

Чего косой фильтр не решает

Назначение грязевика часто переоценивают. Он не предназначен для устранения всех недостатков воды.

Косой фильтр не решает проблемы, связанные с:

• растворенными солями;
• жесткостью воды;
• химическим составом;
• запахом;
• большинством очень мелких примесей;
• микробиологическим качеством воды.

Если задача связана не с механическим мусором, а с общим качеством воды, требуется другая система очистки или предварительная оценка состава воды.

Итог

Косой фильтр — небольшой, но важный элемент водопровода. Его эффективность определяется не только наличием сетки внутри корпуса. Значение имеют направление потока, ориентация устройства, доступность обслуживаемой части, состояние соединений и характер загрязнений в системе.

Правильно организованный узел не должен превращать обычный осмотр или обслуживание в разборку половины санузла. Фильтр остается доступным, его положение соответствует конструкции, а окружающие элементы не мешают контролировать его состояние.

При оценке уже существующей системы полезно обращать внимание на маркировку корпуса, доступ к грязевику, признаки подтекания, изменения потока воды и повторяемость загрязнения. Если проблемы возникают регулярно, причина может находиться не только в фильтре, но и в состоянии трубопровода или других элементах водоснабжения.

Такой подход позволяет воспринимать косой фильтр не как формальную деталь на трубе, а как полноценный обслуживаемый элемент системы, от которого зависит защита расположенной дальше арматуры и оборудования.
