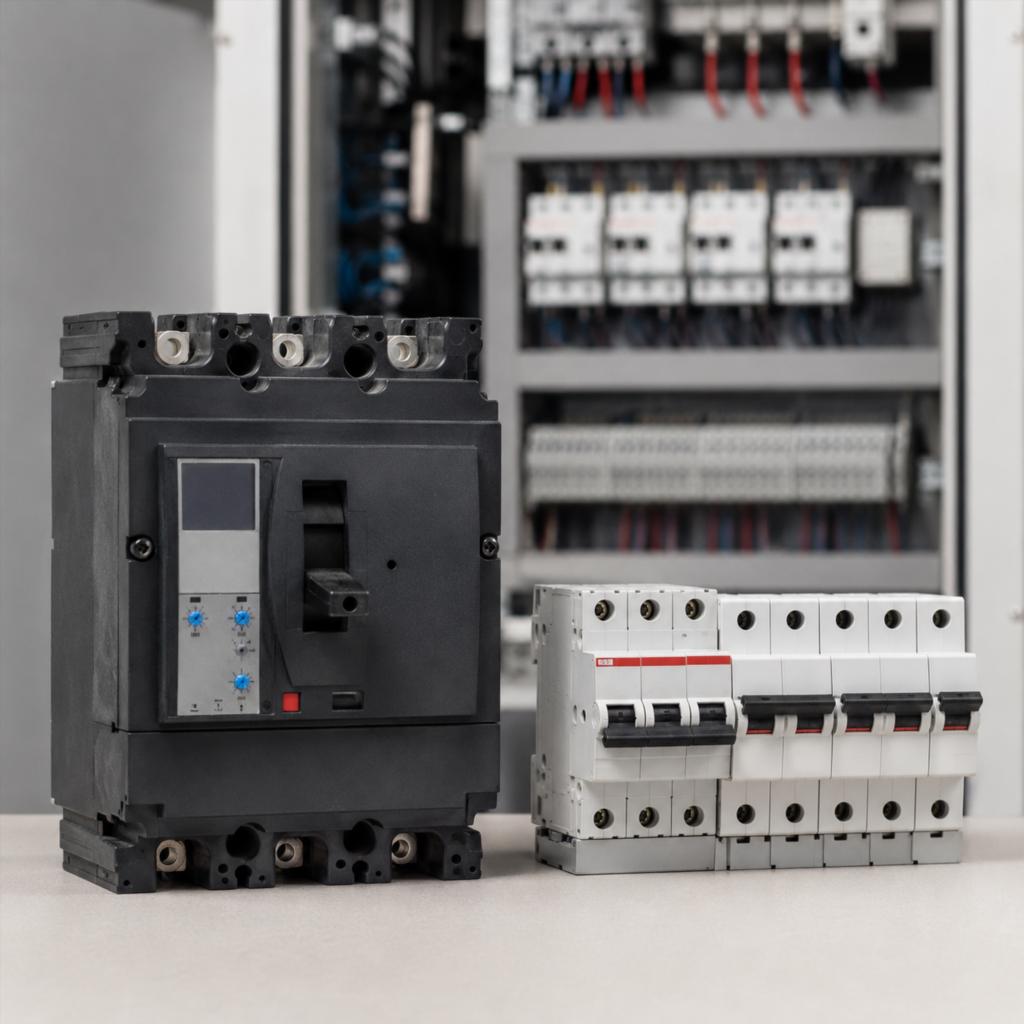

Силовой автоматический выключатель: чем он отличается от обычного автомата

Автоматические выключатели используются и в квартирных щитах, и в распределительных системах крупных зданий, однако одинаковое назначение не делает их взаимозаменяемыми. Компактный модульный аппарат защищает отдельную линию освещения, розеточную группу или бытовой прибор, тогда как силовой выключатель работает на вводе, магистрали либо участке сети с высокой нагрузкой.

Для таких задач применяют аппараты с высокой отключающей способностью, регулируемыми расцепителями и возможностью дистанционного управления. Представление об их исполнениях и диапазоне характеристик даёт описание оборудования, однако выбирать конкретную модель следует только после расчёта параметров сети. Различия между силовыми и обычными автоматами затрагивают не только номинальный ток, но и конструкцию, способ установки, настройки защиты и поведение при коротком замыкании.

Что обычно называют обычным автоматом

В бытовой речи обычным автоматом чаще всего называют модульный автоматический выключатель. Это узкий аппарат, который устанавливается на DIN-рейку в квартирном, этажном или небольшом распределительном щите. Он защищает кабель и подключённую линию от перегрузки и короткого замыкания.

Модульные модели применяются в цепях освещения, розеточных группах, линиях водонагревателей, кондиционеров, электрических плит и других потребителей сравнительно небольшой мощности. Распространённые серии рассчитаны на токи до 63 А, хотя существуют модульные аппараты и с более высокими номиналами.

В корпусе такого выключателя обычно находятся:

• контактная система;
• механизм ручного включения и отключения;
• тепловой расцепитель;
• электромагнитный расцепитель;
• дугогасительная камера;
• клеммы для подключения проводников.

Тепловой расцепитель реагирует на продолжительную перегрузку. Если ток превысил допустимое значение незначительно, автомат отключается не мгновенно: время срабатывания зависит от величины превышения. Такая задержка позволяет линии переносить кратковременные пусковые токи без ненужного обесточивания.

Электромагнитный расцепитель действует при резком скачке тока, характерном для короткого замыкания. Его задача — быстро разомкнуть контакты, пока кабель и соединения не успели получить опасные тепловые повреждения.

Почему модульный аппарат удобен в быту

Модульная конструкция упрощает сборку щита. Устройства имеют стандартизированные размеры, устанавливаются рядом друг с другом и соединяются распределительными шинами. При изменении схемы отдельный аппарат можно заменить без серьёзной переделки шкафа.

Настройки у большинства бытовых моделей фиксированы. Электрик выбирает номинальный ток, количество полюсов, характеристику срабатывания и отключающую способность. После установки регулировать защиту обычно не требуется.

Это важная особенность: обычный модульный автомат рассчитан на типовую задачу. Он не должен анализировать параметры крупной распределительной сети, поддерживать сложную селективность или передавать данные в систему диспетчеризации.

Что понимают под силовым автоматическим выключателем

Выражение «силовой автомат» используется как практическое, а не универсальное нормативное обозначение. Обычно так называют автоматические выключатели, предназначенные для вводов, магистральных линий и нагрузок с большими рабочими токами.

К этой группе относят аппараты в литом корпусе и воздушные автоматические выключатели. Граница между разновидностями определяется не одной цифрой номинального тока. Учитываются конструкция, назначение, отключающая способность, способ монтажа, тип расцепителя и возможность обслуживания.

Выключатели в литом корпусе выпускаются в широком диапазоне номиналов. В зависимости от серии они могут использовать тепломагнитные или электронные расцепители. Промышленные линейки охватывают значения от десятков до нескольких тысяч ампер. Воздушные аппараты применяются на наиболее мощных вводах и распределительных секциях; отдельные серии рассчитаны на токи до 6000 А.

Силовой аппарат устанавливают там, где необходимо защищать:

• ввод низковольтного распределительного устройства;
• секцию главного распределительного щита;
• мощный электродвигатель или группу приводов;
• трансформаторную подстанцию со стороны низкого напряжения;
• магистраль, питающую этажи или отдельные корпуса;
• производственную линию;
• систему резервного электроснабжения;
• крупную вентиляционную, насосную или холодильную установку.

Главное различие связано не только с током

Сравнивать устройства лишь по номиналу неправильно. Модульный аппарат на 63 А и выключатель в литом корпусе с таким же номинальным током могут иметь разное назначение, отключающую способность, ресурс, набор регулировок и возможности подключения дополнительных устройств.

Номинальный ток показывает, какую продолжительную нагрузку аппарат способен проводить при установленных условиях. Он не говорит, сможет ли выключатель безопасно отключить короткое замыкание в конкретной точке сети.

Отключающая способность

При коротком замыкании ток может многократно превысить рабочее значение. Чем ближе место аварии находится к трансформатору или мощному источнику питания, тем выше возможный ток повреждения.

Отключающая способность указывается в килоамперах и характеризует предельный аварийный ток, который аппарат может разорвать при заданном напряжении и установленных условиях. У силовых моделей этот показатель может составлять десятки и даже сотни килоампер. Для отдельных низковольтных силовых серий заявляется диапазон до 200 кА при определённом рабочем напряжении.

Выбор аппарата с недостаточной отключающей способностью создаёт риск разрушения корпуса, выброса горячих газов, повреждения щита и распространения аварии. Значение должно определяться расчётом тока короткого замыкания, а не приблизительной оценкой мощности объекта.

Размер и устройство контактной системы

Через силовой автомат проходят значительные рабочие токи. Его токоведущие части, контактные площадки и клеммы имеют большее сечение, чем у модульного выключателя. Конструкция рассчитана на электродинамические усилия, возникающие во время короткого замыкания.

Различается и механизм управления контактами. Крупному аппарату недостаточно простой рукоятки, напрямую связанной с подвижным контактом. В воздушных выключателях может применяться механизм с предварительно запасённой энергией: пружины заряжаются вручную или электроприводом, после чего обеспечивают быстрое включение и отключение. Наличие такого механизма относится к характерным особенностям аппаратов, функционально близких к низковольтным силовым выключателям.

Быстрое движение контактов требуется для устойчивого разрыва цепи. Чем медленнее они расходятся, тем дольше существует электрическая дуга и тем сильнее нагреваются внутренние элементы.

Расцепитель определяет поведение защиты

В модульном автомате характеристики теплового и электромагнитного расцепителей преимущественно заданы конструкцией. У силовых выключателей настройки могут изменяться в широких пределах.

Тепломагнитный расцепитель

Тепломагнитное исполнение сочетает защиту от продолжительной перегрузки и короткого замыкания. Оно относительно простое, не требует сложной электроники и подходит для сетей, где достаточно ограниченного набора регулировок.

У отдельных аппаратов допускается настройка порога тепловой или магнитной защиты. Это позволяет согласовать выключатель с сечением кабеля, особенностями нагрузки и пусковыми токами оборудования.

Электронный расцепитель

Электронный блок измеряет ток с помощью внутренних датчиков и подаёт команду механизму отключения при достижении заданных условий. В зависимости от исполнения можно регулировать:

• порог длительной перегрузки;
• время срабатывания при перегрузке;
• порог короткозамедленной защиты;
• задержку при коротком замыкании;
• мгновенную отсечку;
• защиту от замыкания на землю.

Электронные расцепители применяются в выключателях разных номиналов. Производители предлагают аппараты в литом корпусе как с тепломагнитными, так и с электронными блоками, а в мощных сериях электронное управление становится основным решением.

Настройки нельзя рассматривать как запас свободы для произвольного увеличения нагрузки. Они задаются после расчёта сети и проверки защищаемых проводников. Слишком высокий порог снижает чувствительность защиты, а чрезмерно низкий приводит к отключениям при допустимых рабочих режимах.

Селективность: авария не должна отключать весь объект

В квартире кратковременное отключение нескольких линий неприятно, но обычно не создаёт серьёзных последствий. На предприятии одновременная остановка вентиляции, насосов, освещения и производственного оборудования может привести к длительному простою.

Распределительная сеть строится ступенчато. На вводе находится силовой выключатель, ниже располагаются аппараты секций, групп и отдельных потребителей. При повреждении должна отключаться ближайшая к аварийному участку защита.

Такое согласование называют селективностью. Для её обеспечения сравнивают времятоковые характеристики аппаратов и настраивают задержки. Групповой выключатель должен сработать раньше вводного, если ток повреждения находится в пределах его зоны защиты.

Электронные расцепители дают больше возможностей для координации. Задержка вводного аппарата позволяет нижестоящему выключателю отключить повреждённую линию, сохранив электроснабжение остальных потребителей. Задержку применяют только в пределах, при которых кабели, шины и коммутационные аппараты выдерживают тепловое и электродинамическое воздействие аварийного тока.

Способы установки и обслуживания

Модульный автомат обычно закрепляется на DIN-рейке и подключается винтовыми или пружинными клеммами. Силовые выключатели имеют несколько вариантов исполнения.

Стационарная установка

Аппарат жёстко закрепляется в шкафу, а кабели или шины присоединяются к его выводам. Такое решение проще по конструкции и занимает меньше места. Для замены обычно требуется снять напряжение, отсоединить проводники и демонтировать выключатель.

Втычное исполнение

Основная часть аппарата соединяется с базой через специальные контакты. Это упрощает замену, хотя порядок операций зависит от конструкции шкафа и требований безопасности.

Выкатное исполнение

Выключатель размещается в отдельной корзине и может переводиться между рабочим, испытательным и отключённым положениями. В испытательном положении силовые контакты разъединены, а вспомогательные цепи могут оставаться подключёнными. Персонал получает возможность проверять команды управления и сигнализацию без подачи напряжения на силовую часть.

Выкатная конструкция востребована на объектах, где остановка распределительного устройства должна быть как можно короче. Неисправный аппарат можно извлечь и заменить резервным без демонтажа шинных соединений.

Возможности управления и контроля

Обычный автомат чаще всего включается и отключается вручную. Дополнительные контакты применяются, но набор функций остаётся сравнительно небольшим.

Силовой выключатель может входить в автоматизированную систему электроснабжения. Для этого используются:

• моторный привод;
• независимый расцепитель;
• расцепитель минимального напряжения;
• контакты положения;
• сигнализация аварийного отключения;
• измерение токов и мощности;
• учёт электроэнергии;
• передача данных в систему диспетчеризации;
• дистанционная подача команд.

Наличие интерфейса связи не меняет основное назначение аппарата. Даже при сбое диспетчерской системы защитные функции должны выполняться автономно. Коммуникационные модули нужны для наблюдения за нагрузкой, фиксации событий и удалённого управления, но не заменяют правильно рассчитанные уставки.

Современные силовые серии могут передавать данные по промышленным протоколам и работать совместно с внешними системами мониторинга. Такая возможность предусмотрена и для выключателей в литом корпусе, и для воздушных аппаратов с электронными блоками.

Почему силовой автомат нельзя выбирать как увеличенную бытовую модель

Установка аппарата с большим номиналом сама по себе не делает сеть надёжнее. Защита должна соответствовать кабелю, шинам, источнику питания, нагрузке и схеме распределения.

При подборе учитывают:

• расчётный рабочий ток;
• напряжение и род тока;
• количество полюсов;
• ожидаемый ток короткого замыкания;
• предельную и рабочую отключающую способность;
• характеристики защищаемой линии;
• пусковые токи оборудования;
• требования к селективности;
• способ установки;
• температуру внутри шкафа;
• возможность дистанционного управления;
• необходимость измерения и передачи данных;
• требования к обслуживанию и времени восстановления питания.

Даже совпадение номинального тока, количества полюсов и габаритов не гарантирует взаимозаменяемость. Различаться могут присоединительные размеры, диапазоны уставок, электрическая износостойкость, категория применения и совместимость с дополнительными устройствами.

Когда достаточно модульного выключателя

Модульный аппарат подходит для конечных линий с относительно небольшими токами и понятным характером нагрузки. Его возможностей обычно достаточно в квартирах, частных домах, небольших офисах и локальных распределительных щитах.

Установка силового выключателя требуется, когда сеть выходит за пределы типовой модульной схемы. На необходимость такого решения указывают высокий расчётный ток, значительный уровень короткого замыкания, сложная иерархия защит, питание ответственных потребителей или требование быстро заменить аппарат без разборки соединений.

Размер здания сам по себе ничего не определяет. Небольшой объект может иметь мощное технологическое оборудование, а крупное помещение — сравнительно малую электрическую нагрузку. Решение принимается по расчётам и проектной схеме.

Что важно запомнить

Обычный модульный автомат и силовой выключатель основаны на одном принципе: они проводят рабочий ток и размыкают цепь при опасном режиме. Различия начинаются с масштаба задачи.

Модульный аппарат защищает отдельную линию и обычно имеет фиксированные характеристики. Силовой выключатель работает на вводе или магистрали, отключает более высокие токи, допускает точную настройку защит и может участвовать в селективной системе электроснабжения.

Главный критерий выбора — не внешний размер и не номинал на передней панели. Аппарат должен безопасно отключить расчётный аварийный ток, защитить проводники и согласованно работать с остальными элементами сети. Только при выполнении этих условий автоматический выключатель действительно ограничивает последствия аварии, а не становится ещё одним уязвимым элементом распределительного щита.
