Крепление бруса к винтовым сваям: варианты соединения, требования к узлу и типичные ошибки

Свайно-винтовое основание передает нагрузку от здания на грунт через отдельные металлические опоры. Чтобы эти опоры работали как единая система, верхнюю часть фундамента связывают обвязкой. В деревянных и каркасных постройках для нее часто используют брус. Узел между древесиной и металлической сваей при этом оказывается одним из наиболее ответственных мест конструкции.

Крепление бруса к винтовым сваям нельзя рассматривать только как способ удержать деревянную деталь на металлическом оголовке. Соединение должно ограничивать смещение обвязки, сохранять ее положение относительно опор, нормально воспринимать эксплуатационные нагрузки и не создавать условий для ускоренного разрушения древесины или металла.

Конкретное исполнение такого узла определяется конструкцией свай, формой оголовков, параметрами бруса, схемой обвязки и особенностями здания. Универсального соединения, одинаково подходящего для любой постройки, нет. Однако общие принципы работы узла и характерные ошибки достаточно хорошо известны.

Зачем брус связывают с каждой винтовой сваей

После установки винтовые сваи представляют собой отдельные опоры. Даже при правильном расположении они сами по себе не образуют верхнюю горизонтальную конструкцию, на которую можно передать нагрузки от стен или пола. Эту функцию выполняет обвязка.

Брус объединяет отдельные точки опирания и распределяет воздействие от расположенных выше конструкций. Через него часть нагрузки передается на оголовки, а затем на стволы свай.

Крепление необходимо не только для того, чтобы брус не сдвинулся во время строительства. Узел работает и после завершения здания. На него могут воздействовать:

• вертикальные нагрузки от конструкций дома;
• локальные нагрузки в местах расположения стен и стоек;
• горизонтальные воздействия;
• деформации деревянной обвязки при изменении влажности;
• небольшие относительные перемещения элементов;
• нагрузки, возникающие при эксплуатации здания.

Чем сложнее конструкция дома и выше требования к пространственной жесткости, тем важнее рассматривать крепление как часть единой конструктивной системы, а не как отдельный комплект метизов.

Из чего состоит узел «свая — оголовок — брус»

В типичной конструкции между стволом винтовой сваи и деревянной обвязкой располагается металлический оголовок. Он формирует площадку для опирания бруса и позволяет организовать его механическую фиксацию.

Условно в узле можно выделить несколько элементов:

• винтовую сваю;
• верхний металлический элемент или оголовок;
• опорную поверхность;
• деревянный брус;
• крепежные элементы;
• защитный или разделительный слой, если он предусмотрен конструкцией.

Работоспособность соединения зависит не только от крепежа. Если опорная площадка имеет неподходящую геометрию, брус расположен с перекосом или древесина находится в неблагоприятных условиях увлажнения, надежность всего узла может снижаться даже при прочных металлических соединителях.

Роль оголовка

Оголовок увеличивает площадь контакта между относительно узкой металлической сваей и деревянным элементом. Благодаря этому нагрузка передается на опору более предсказуемо.

Форма оголовков бывает различной. Распространены плоские площадки и конструкции с боковыми элементами, частично охватывающими брус. Выбор зависит от устройства фундамента и принятого способа фиксации.

Плоская площадка обеспечивает опирание снизу и оставляет больше свободы при размещении бруса. Оголовки с боковыми стенками дополнительно ограничивают его поперечное перемещение, однако требуют соответствия геометрии деревянного элемента конструкции металлической детали.

Какие способы соединения применяют

Способ крепления должен соответствовать типу оголовка и конструкции обвязки. На практике используются различные механические соединения, причем нередко их работа основана сразу на нескольких принципах: опирании, прижатии и ограничении бокового смещения.

Крепление к плоскому оголовку

При плоской верхней площадке брус опирается на металлическую поверхность, а механические элементы препятствуют его перемещению относительно нее.

Преимущество такого решения заключается в сравнительно простой геометрии узла. Брус имеет полноценную нижнюю поверхность опирания, а положение деревянной обвязки можно согласовать с общей схемой фундамента.

При оценке такого варианта имеют значение площадь фактического контакта, положение бруса относительно центра опоры и способность соединения воспринимать возможные горизонтальные воздействия.

Особое внимание требуется к участкам, где на одной свае располагается соединение двух элементов обвязки. Здесь работа узла отличается от обычного промежуточного опирания цельного бруса.

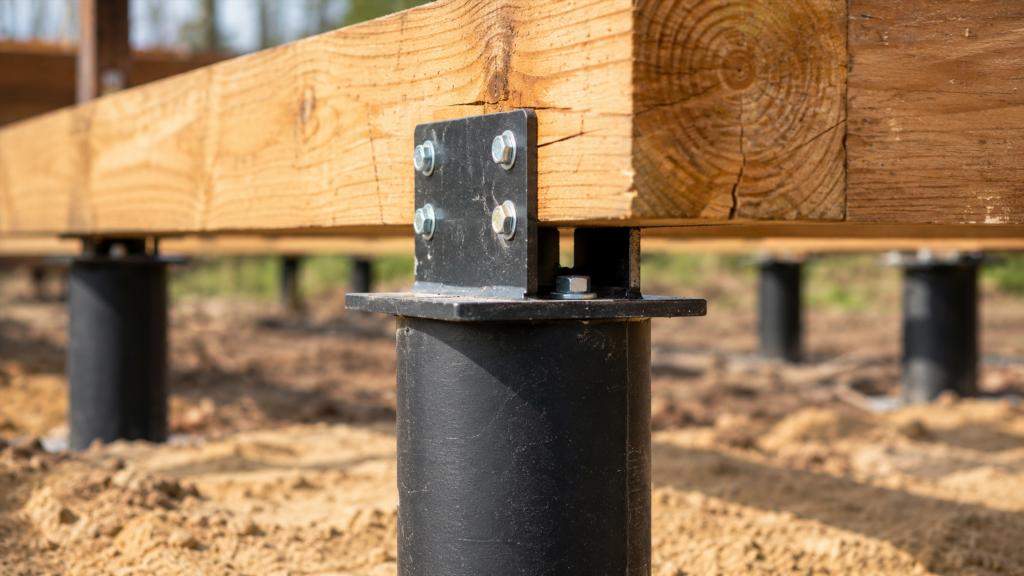

Оголовки с боковыми элементами

Конструкция оголовка может частично охватывать деревянный элемент. Боковые металлические части ограничивают перемещение бруса поперек его оси и создают более выраженную геометрическую фиксацию.

Такое соединение удобно тем, что положение древесины задается самой формой металлической детали. Одновременно возрастает значение соответствия размеров. Если брус и оголовок плохо согласованы между собой, контакт может получиться неравномерным.

Слишком свободное расположение ухудшает фиксацию, а чрезмерно плотное сопряжение способно создавать проблемы при изменении влажности и геометрии древесины.

Болтовые и другие механические соединения

В узлах деревянной обвязки применяются разные виды металлического крепежа. Их задача заключается в удержании элементов в расчетном положении и передаче определенных усилий между древесиной и стальной частью фундамента.

Оценивать крепеж только по его внешнему размеру неправильно. Значение имеют материал, конструкция соединителя, характер нагрузки, расположение отверстий, расстояние до краев древесины и состояние самого бруса.

Чрезмерное ослабление деревянного элемента отверстиями или неудачное расположение крепежа может уменьшить прочность узла даже при использовании массивных металлических деталей.

Почему опирание не менее важно, чем крепеж

Распространенное заблуждение связано с представлением, что вся нагрузка должна удерживаться крепежными элементами. В нормально организованном узле значительная часть вертикального воздействия передается через непосредственное опирание бруса на металлическую площадку.

Крепеж выполняет другие задачи: ограничивает смещение, удерживает взаимное положение деталей и участвует в восприятии нагрузок, которые нельзя передать простым контактом поверхностей.

Если брус касается оголовка только небольшой частью площади, возникает концентрация нагрузки. Возможны локальное смятие древесины, изменение положения обвязки и постепенное появление перекоса.

Качество опорной поверхности поэтому имеет принципиальное значение. Для нормальной работы конструкции важны:

• достаточный контакт древесины с оголовком;
• отсутствие заметных перекосов;
• согласованное положение соседних опор;
• отсутствие элементов, мешающих нормальному прилеганию;
• сохранение геометрии обвязки.

Как влияет качество самого бруса

Древесина отличается от металла способностью заметно изменять размеры при изменении влажности. Она может усыхать, набухать, коробиться и растрескиваться. Эти процессы напрямую влияют на крепление.

Если обвязочный элемент имеет значительную кривизну или выраженное коробление, добиться равномерного опирания на несколько свай сложнее. При попытке принудительно притянуть деформированный брус к оголовкам в конструкции могут появиться внутренние напряжения.

На работу соединения влияют и дефекты древесины. Особого внимания требуют крупные трещины, ослабленные участки, повреждения возле предполагаемого расположения крепежа и зоны с неоднородной структурой.

Влажность и изменение размеров

Древесина после монтажа продолжает реагировать на условия окружающей среды. При высыхании ее поперечные размеры уменьшаются, а при увлажнении увеличиваются.

Изменение геометрии может сказаться на плотности соединений. Узел, который первоначально выглядел неподвижным, после усушки способен получить небольшой люфт. Именно поэтому конструкция крепления должна учитывать свойства материала, а не только его состояние в момент сборки.

Стыки бруса над сваями

Особое место в обвязке занимают продольные и угловые соединения деревянных элементов. Стык отличается от цельного участка тем, что нагрузку необходимо передать через несколько деталей.

Расположение такого соединения относительно опоры имеет большое значение. Если два элемента встречаются в зоне сваи, оголовок участвует в поддержке обоих участков. При этом конструкция должна обеспечивать устойчивое положение каждой части обвязки.

Ошибочно считать, что любой стык автоматически становится надежным, если находится рядом со сваей. Имеют значение фактическая площадь опирания, расположение соединяемых деталей, направление нагрузок и способ их взаимной фиксации.

В углах ситуация дополнительно усложняется изменением направления бруса. Угловой узел должен одновременно обеспечивать геометрию периметра и передачу нагрузок между сторонами обвязки.

Металл и древесина в одном узле

Контакт двух разных материалов создает отдельные эксплуатационные особенности. Стальная деталь хорошо передает нагрузку, но способна корродировать при повреждении защитного покрытия. Древесина чувствительна к длительному увлажнению и биологическому поражению.

На открытом свайном основании условия могут быть достаточно жесткими. Нижняя часть обвязки подвергается воздействию влажного воздуха, перепадов температуры и конденсационных процессов.

Влага в зоне оголовка

Вода опасна не только прямым намоканием древесины. В узлах с металлическими деталями возможны локальные зоны, где высыхание происходит медленнее, чем на открытой поверхности бруса.

Постоянно сохраняющаяся влажность создает благоприятные условия для поражения древесины. Одновременно может ускоряться коррозия незащищенных участков металла.

При оценке конструкции полезно обращать внимание не только на наличие защитных материалов, но и на способность узла просыхать после случайного увлажнения.

Что влияет на жесткость обвязки

Надежное крепление каждой отдельной сваи еще не гарантирует жесткость всей системы. Обвязка работает как пространственно связанная конструкция, и ее поведение зависит от совокупности элементов.

На общую жесткость влияют:

• расположение свай;
• непрерывность бруса;
• количество и положение стыков;
• конструкция углов;
• жесткость соединений;
• качество опирания;
• состояние древесины;
• особенности расположенных выше конструкций.

Два одинаковых узла крепления могут вести себя по-разному в разных зданиях. В небольшой легкой постройке и в более сложной конструкции характер нагрузок на обвязку различается.

Именно поэтому выбор соединения должен согласовываться с общей конструктивной схемой, а не определяться только удобством монтажа.

Распространенные ошибки в узле крепления

Проблемы свайной обвязки часто возникают не из-за одного крупного дефекта, а из-за сочетания нескольких мелких недочетов.

Недостаточное опирание бруса

Если деревянный элемент расположен на краю оголовка или часть его поверхности фактически остается без поддержки, нагрузка концентрируется на небольшой площади. Такое положение может сопровождаться местным смятием древесины и изменением геометрии.

Попытка компенсировать геометрию одним крепежом

Крепеж не должен использоваться как средство исправления существенных перекосов основания или сильно деформированного бруса. Принудительное притягивание деталей может скрыть проблему в момент сборки, но не устранить ее причину.

Игнорирование усушки древесины

Деревянный элемент способен менять размеры после завершения работ. Если конструкция соединения не учитывает это свойство, со временем может измениться плотность контакта между деталями.

Слишком большое количество ослаблений в древесине

Отверстия и вырезы меняют рабочее сечение бруса. Особенно чувствительны участки возле торцов, стыков и зон с естественными дефектами древесины.

Большое количество крепежа само по себе не означает более надежный узел. Важны схема расположения соединительных элементов и состояние материала вокруг них.

Отсутствие внимания к защите металла

Повреждение покрытия оголовков или других стальных деталей увеличивает риск коррозии. Наиболее уязвимы зоны сварных соединений, механических повреждений и места, где долго удерживается влага.

Непродуманное расположение стыков

Стык обвязки является конструктивно более сложной зоной, чем цельный участок. Если его положение не согласовано с расположением опор и нагрузок, получить устойчивую систему значительно труднее.

Что следует оценивать при выборе типа соединения

Правильнее начинать не с вопроса о конкретном крепеже, а с анализа самого узла. Один и тот же вид металлического соединителя может быть уместен в одной конструкции и не соответствовать требованиям другой.

При оценке рассматривают форму оголовка, положение бруса, устройство стыков, характер предполагаемых нагрузок и состояние древесины.

Полезно проверить несколько аспектов:

• как брус опирается на сваю;
• какие перемещения должен ограничивать узел;
• присутствуют ли стыки непосредственно над опорами;
• как соединяются углы обвязки;
• насколько ровно расположены оголовки;
• есть ли риск постоянного увлажнения древесины;
• защищены ли металлические поверхности;
• сможет ли соединение сохранять работоспособность при естественном изменении размеров дерева.

Эти вопросы помогают отделить конструктивно обоснованное решение от варианта, выбранного только потому, что его проще выполнить.

Как понять, что узел требует дополнительной оценки

Некоторые признаки указывают на то, что конструкцию желательно проверить до устройства расположенных выше элементов.

Насторожить должны заметное несовпадение бруса и опорных площадок, выраженные зазоры, сильная кривизна древесины, нестабильность отдельных участков, неудачно расположенные стыки и повреждения металлических элементов.

После начала эксплуатации поводом для проверки могут стать новые щели в соединениях, заметное смещение обвязки, локальное смятие дерева, прогрессирующие трещины возле крепежа или выраженная коррозия.

Такие признаки не всегда означают аварийное состояние. Они показывают, что фактическая работа узла отличается от ожидаемой и требует оценки причин.

Какие вопросы стоит согласовать со специалистом

Для ответственных строений устройство обвязки связано с общей расчетной схемой основания. Здесь важны не только тип и количество крепежных элементов, но и расположение свай, нагрузки от здания, размеры деревянных элементов и конструкция ростверка.

До окончательного выбора узла имеет смысл уточнить:

• соответствует ли тип оголовка принятой конструкции обвязки;
• как предполагается передавать вертикальные и горизонтальные нагрузки;
• где допустимо размещать стыки бруса;
• какие зоны обвязки испытывают повышенные нагрузки;
• как будет обеспечено устойчивое опирание древесины;
• какие изменения геометрии дерева учитываются;
• как защищаются древесина и металлические детали от влаги;
• требуется ли дополнительное усиление отдельных участков.

Подобная проверка особенно важна, если свайное основание используется для капитального здания, конструкция имеет сложную форму или на отдельные участки обвязки приходится повышенная нагрузка.

Надежное соединение начинается не с крепежа

Крепление бруса к винтовым сваям представляет собой полноценный конструктивный узел, а не просто точку соединения дерева с металлом. Его надежность формируют одновременно качество опирания, геометрия оголовков, состояние древесины, расположение стыков, свойства крепежа и защита материалов от неблагоприятных воздействий.

Основную вертикальную нагрузку желательно рассматривать вместе с условиями опирания, а крепеж — как часть системы, ограничивающей нежелательные перемещения и связывающей отдельные элементы обвязки.

Наиболее проблемными обычно становятся участки с перекосами, слабым контактом с оголовком, неудачно расположенными стыками, деформированным брусом и постоянно увлажняющимися поверхностями. Такие недостатки способны влиять не только на отдельное соединение, но и на геометрию всей нижней части здания.

Грамотно спроектированная обвязка объединяет винтовые сваи в согласованно работающую систему. Поэтому при выборе варианта соединения важнее оценить характер работы всего узла, чем ориентироваться на один конкретный вид крепежа.
