Ограничение электрической мощности на участке: как оно работает и что происходит при превышении нагрузки

Электроснабжение частного дома или загородного участка имеет предел по мощности. Он определяет, какую суммарную нагрузку может одновременно создавать подключенное оборудование. Пока потребление находится в допустимых пределах, владелец обычно никак не замечает существования этого ограничения. Проблема становится заметной, когда одновременно начинают работать отопительное оборудование, водонагреватель, электроплита, насосы, электроинструмент и другие мощные потребители.

Ограничение мощности нельзя воспринимать как искусственное уменьшение количества электричества, поступающего в дом. Речь идет о контроле нагрузки на вводе и о способности системы отключить питание или отдельную часть электроустановки, если заданный предел превышен. Реализовано это может быть по-разному: через характеристики защитной аппаратуры, отдельные устройства контроля мощности, настройки системы учета или комбинацию нескольких решений.

Понимание общего принципа полезно не только при эксплуатации готового дома. Доступная мощность заметно влияет на выбор отопления, способ приготовления пищи, организацию горячего водоснабжения, оборудование мастерской, зарядку электротранспорта и возможность одновременно использовать несколько энергоемких приборов.

Что означает ограниченная мощность электроснабжения

Электрическая мощность показывает, насколько интенсивно оборудование потребляет энергию в конкретный момент. У каждого прибора есть собственная нагрузка, а при одновременной работе нескольких устройств их влияние на систему складывается.

В небольшом доме одновременно могут работать сравнительно маломощные потребители:

• холодильник;
• освещение;
• компьютер и телевизор;
• вентиляция;
• циркуляционные насосы;
• зарядные устройства;
• небольшая бытовая техника.

Сами по себе они редко создают заметную проблему. Ситуация меняется при подключении оборудования с высокой потребляемой мощностью: электрического отопления, бойлера, варочной поверхности, духовки, сауны, мощного насоса, станка или зарядного устройства для автомобиля.

Если суммарная нагрузка приближается к установленному пределу, система электроснабжения оказывается в режиме, при котором дальнейшее включение потребителей может привести к отключению.

Здесь важно различать несколько понятий. Одно относится к мощности, доступной объекту как подключенному потребителю. Другое — к технической способности конкретной электропроводки, аппаратов защиты и внутренних линий переносить нагрузку. Эти величины связаны, но не являются одним и тем же.

Каким образом может ограничиваться мощность

Единственного универсального способа ограничения не существует. На разных объектах контроль может быть реализован разными техническими средствами.

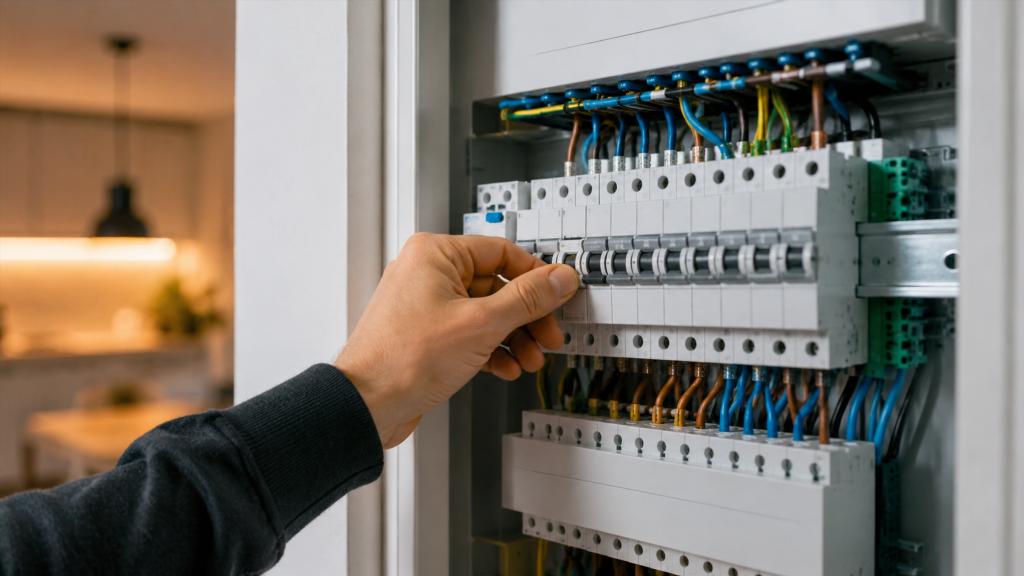

Защитный аппарат на вводе

Наиболее понятный для владельца элемент — аппарат защиты, установленный на вводе. Его задача связана прежде всего с безопасностью электрической сети и защитой проводки от недопустимых режимов.

Если нагрузка становится чрезмерной, защитный аппарат может отключить питание. Со стороны пользователя это выглядит просто: после включения очередного мощного прибора электричество исчезает полностью или на части объекта.

Однако считать любой вводной автомат исключительно ограничителем выделенной мощности неправильно. Его характеристики выбираются с учетом электроустановки, проводников и других условий. Он является частью системы защиты, а не только средством контроля потребления.

Специальное реле или устройство контроля мощности

В некоторых системах применяется отдельное устройство, отслеживающее текущую нагрузку. Оно сравнивает фактическое потребление с заданным пределом и реагирует на его превышение.

Такая система может учитывать не только сам факт высокой нагрузки, но и ее продолжительность. Кратковременный скачок и длительная перегрузка электрической сети — разные ситуации, поэтому алгоритмы работы устройств могут отличаться.

Некоторые решения просто отключают питание при превышении порога. Более сложные системы способны управлять отдельными группами потребителей и временно отключать второстепенное оборудование.

Например, при высокой общей нагрузке система управления может оставить включенными освещение, холодильник и насосное оборудование, но временно отключить часть электрического отопления или другой потребитель, который допускает небольшой перерыв в работе.

Функции системы учета

Современное оборудование учета может выполнять больше задач, чем простое измерение количества потребленной энергии. В зависимости от исполнения и схемы электроснабжения оно способно фиксировать параметры сети, контролировать определенные режимы и участвовать в ограничении потребления.

Для владельца это означает, что причина отключения не всегда находится во внутреннем щите дома. Внешне ситуация может выглядеть одинаково, хотя фактически срабатывают разные элементы системы.

Самостоятельно вмешиваться в оборудование учета, пломбы, настройки или вводные устройства нельзя. Если характер отключений непонятен, требуется определить, где именно возникает ограничение и к какой части электроустановки относится срабатывание.

Что происходит при превышении доступной мощности

Превышение мощности не обязательно вызывает мгновенное отключение в ту же секунду, когда включен дополнительный прибор. Реакция зависит от характера нагрузки и устройства, которое контролирует систему.

Типичный сценарий выглядит так: в доме уже работают несколько мощных потребителей, после чего включается еще один. Суммарная нагрузка возрастает, контрольное устройство фиксирует превышение, а затем происходит отключение.

Признаки могут отличаться:

• отключается весь дом;
• перестает работать только часть линий;
• питание пропадает после включения определенной комбинации приборов;
• отключение происходит не сразу, а спустя некоторое время;
• после уменьшения нагрузки питание восстанавливается автоматически либо требуется восстановление нормального режима штатным способом;
• проблема повторяется преимущественно в периоды максимального потребления.

Периодические отключения при одновременной работе мощной техники часто воспринимают как неисправность сети. Иногда причина действительно связана с повреждением или неправильной работой оборудования, но возможен и более простой вариант — объект достигает установленного предела нагрузки.

Почему номинальная мощность приборов не дает полной картины

Кажется удобным сложить значения мощности всех домашних приборов и сравнить полученную цифру с доступным пределом. Для общего понимания такой подход полезен, но реальная эксплуатация сложнее.

Не все устройства работают постоянно. Холодильник периодически включает компрессор, водонагреватель поддерживает температуру циклами, система отопления меняет нагрузку в зависимости от режима, насос работает только при необходимости.

Есть оборудование, характер потребления которого меняется во время запуска и дальнейшей работы. Поэтому два дома с одинаковым набором техники могут вести себя по-разному.

На фактическую нагрузку влияют:

• количество одновременно работающих приборов;
• режимы работы оборудования;
• особенности однофазного или многофазного подключения;
• распределение потребителей между линиями;
• автоматика самого оборудования;
• сезонность потребления;
• наличие электрического отопления;
• использование мощных кратковременных нагрузок;
• работа инженерных систем в автоматическом режиме.

Особенно заметны различия зимой, если значительная часть отопления построена на электричестве. Летом та же электроустановка может годами не приближаться к пределу.

Чем ограничение мощности отличается от перегрузки внутренней линии

Эти ситуации легко спутать.

Допустим, в доме есть отдельная линия для нескольких розеток. Если через нее проходит слишком большая нагрузка, может отключиться защитный аппарат именно этой линии. Остальная часть дома при этом продолжит работать.

При ограничении общей мощности ситуация связана уже с суммарным потреблением объекта или крупной части электроустановки.

Есть несколько характерных различий.

При локальной проблеме:

• отключается отдельная группа;
• остальные помещения и оборудование продолжают работать;
• причина часто связана с конкретной линией или набором подключенных к ней приборов.

При достижении общего предела:

• может отключаться весь объект;
• проблема зависит от суммарной нагрузки разных линий;
• отдельный прибор способен работать нормально сам по себе, но вызывать отключение вместе с другими потребителями.

Точный характер срабатывания определяется устройством конкретной электроустановки, поэтому одинаковые симптомы не позволяют без проверки установить причину.

Почему автомат большего номинала не решает проблему автоматически

Распространенная ошибка — считать, что ограничение можно устранить простой заменой вводного защитного аппарата на устройство с более высоким номиналом.

Защитная аппаратура выбирается не из желания получить больше доступной мощности. Ее параметры связаны с характеристиками проводников, способом подключения, устройством электроустановки и условиями ее защиты.

Произвольное увеличение номинала может привести к ситуации, при которой проводка или отдельные элементы системы будут работать в недопустимом режиме, а защита перестанет выполнять свою функцию должным образом.

Кроме того, если ограничение реализовано другим устройством, изменение внутреннего автомата вообще не повлияет на доступную мощность.

Попытка обойти ограничение без понимания схемы электроснабжения относится не к бытовой настройке, а к вмешательству в технически ответственную систему.

Почему проблема часто проявляется после ремонта или модернизации дома

Пока набор оборудования почти не меняется, имеющейся мощности может хватать годами. После ремонта нагрузка иногда увеличивается резко.

К типичным изменениям относятся установка:

• электрического теплого пола;
• мощного водонагревателя;
• электрической варочной поверхности;
• духового шкафа;
• дополнительного отопительного оборудования;
• кондиционеров;
• насосной станции;
• оборудования сауны;
• станков в мастерской;
• зарядного устройства для электромобиля.

Каждый прибор по отдельности может нормально работать от существующей сети. Проблема появляется при совпадении режимов.

Например, вечером одновременно включаются отопление, приготовление пищи, нагрев воды и бытовая техника. Именно такие моменты формируют максимальную нагрузку, которая гораздо важнее среднего расхода электричества за сутки.

Ограничение мощности и расход электроэнергии — не одно и то же

Мощность часто путают с количеством потребленной электроэнергии.

Дом может расходовать много энергии за месяц, но никогда не создавать высокой одновременной нагрузки. И наоборот: объект может потреблять относительно немного энергии в месячном выражении, однако периодически включать сразу несколько мощных приборов и достигать установленного предела.

Условно можно представить два дома.

В одном постоянно работают умеренные электрические нагрузки. Суточное потребление получается заметным, но резких пиков почти нет.

В другом большая часть оборудования выключена, однако несколько раз в день одновременно включаются мощные потребители. Средний расход может оказаться ниже, а проблемы с ограничением мощности — возникать чаще.

Именно поэтому анализ только показаний счетчика за месяц мало помогает понять причины отключений.

Как распределение нагрузки влияет на работу системы

Для многофазного электроснабжения имеет значение не только общая мощность, но и то, как оборудование распределено между фазами.

Если большая часть мощных потребителей оказывается сосредоточена на одной стороне системы, локальная нагрузка может стать чрезмерной, хотя общая картина кажется приемлемой.

Такое состояние называют неравномерностью нагрузки. Для пользователя оно может проявляться отключением части оборудования, нестабильной работой отдельных групп или повторяющимися срабатываниями защиты.

Корректная оценка распределения относится к работе с электроустановкой и должна учитывать фактическую схему подключения. Простое переставление мощных потребителей без понимания устройства щита не является безопасным способом решения проблемы.

Может ли система сама управлять нагрузкой

Да. Для домов с большим количеством электрического оборудования существуют системы приоритетного управления потребителями.

Их идея заключается не в увеличении доступной мощности, а в более рациональном использовании существующего лимита.

Потребители условно делятся на те, которым важно работать постоянно, и те, работу которых можно ненадолго прервать.

К приоритетным обычно относят оборудование, прекращение работы которого нежелательно. Второстепенные нагрузки допускают временное отключение без существенного ущерба для комфорта.

Автоматика отслеживает общую нагрузку и при необходимости ограничивает менее важные потребители. Когда потребление уменьшается, они могут возвращаться к обычному режиму.

Такой принцип используют, например, когда одновременно присутствуют электрическое отопление, нагрев воды, кухонное оборудование и другие мощные нагрузки. Вместо полного отключения дома система временно сокращает потребление отдельных групп.

Какие ошибки возникают при оценке доступной мощности

Ориентация только на один мощный прибор

Если электроплита или бойлер работают отдельно без проблем, это еще не означает, что их можно одновременно использовать со всеми остальными энергоемкими устройствами.

Решающим становится суммарный режим.

Игнорирование скрытых автоматических нагрузок

Некоторые потребители включаются без участия человека. Насос, компрессор, нагреватель или система отопления могут начать работу именно в тот момент, когда пользователь включает другой прибор.

Из-за этого отключение иногда кажется случайным.

Путаница между неисправностью и ограничением

Регулярное срабатывание защиты нельзя автоматически считать нормальным следствием недостатка мощности. Причиной могут быть повреждение, неправильная работа аппарата, дефект проводки или другая техническая проблема.

Если отключения возникают при небольшой нагрузке, сопровождаются нагревом, запахом, треском или другими необычными признаками, ситуацию нельзя объяснять только лимитом мощности.

Попытка увеличить предел заменой защитных устройств

Номиналы защитной аппаратуры являются частью системы электрической безопасности. Их изменение без проверки электроустановки способно создать риск перегрева проводников и повреждения оборудования.

Учет только текущих потребностей

При проектировании или модернизации дома полезно рассматривать не только уже установленную технику, но и вероятные будущие нагрузки. Электрическое отопление, мастерская, кондиционирование или зарядка автомобиля способны существенно изменить характер потребления.

Что полезно выяснить о существующей системе

Владельцу дома не обязательно разбираться во внутреннем устройстве каждого защитного аппарата. Гораздо важнее иметь понятную картину того, как устроено электроснабжение объекта.

Полезно знать:

• какая мощность предусмотрена для объекта;
• какой тип подключения используется;
• какое устройство фактически реагирует на превышение нагрузки;
• какие крупные потребители установлены в доме;
• какие из них способны работать одновременно;
• есть ли системы автоматического управления нагрузкой;
• не возникает ли локальных перегрузок отдельных линий;
• соответствует ли существующая электроустановка текущему набору оборудования.

Эта информация помогает отличать ограничения электроснабжения от неисправностей и более осмысленно планировать модернизацию дома.

Когда существующего предела начинает не хватать

Самый характерный признак — повторяемость.

Если отключение происходит при одной и той же комбинации мощных приборов, а при меньшей нагрузке система работает стабильно, причина может быть связана с достижением предельного потребления.

Например, проблемы появляются только тогда, когда одновременно работают отопление, нагрев воды и кухонное оборудование. После отключения одного из этих потребителей электроснабжение остается стабильным.

Но одного такого наблюдения недостаточно для технического заключения. Электрическая система может отключаться и по другим причинам, включая неисправности и неправильную работу защитных устройств.

Особенно важно не игнорировать признаки, нехарактерные для обычного ограничения мощности:

• запах нагретой изоляции;
• заметный нагрев розеток или щита;
• потрескивание;
• искрение;
• нестабильное напряжение;
• повторные отключения при небольшой нагрузке;
• повреждения корпусов аппаратов.

Такие проявления требуют оценки состояния электроустановки, а не попытки просто уменьшить количество одновременно включенных приборов.

Как учитывать ограничение при обустройстве дома

Доступная мощность является одним из базовых ограничений инженерной инфраструктуры дома. От нее зависит, насколько разумно строить бытовые системы преимущественно на электричестве.

Если сразу несколько функций требуют большой электрической нагрузки — отопление, приготовление пищи, горячая вода, сауна, мастерская, зарядка автомобиля — режимы их работы могут пересекаться.

При выборе оборудования полезно смотреть не только на характеристики отдельного прибора, но и на будущую систему в целом. Значение имеет не количество устройств, а вероятность их одновременной работы.

Дом с большим числом маломощных приборов может создавать меньшую пиковую нагрузку, чем небольшой объект с несколькими мощными нагревателями.

Поэтому вопрос мощности стоит рассматривать еще до крупной модернизации электроснабжения или покупки энергоемкого оборудования.

Что дает грамотное управление нагрузкой

Ограниченная доступная мощность не всегда означает необходимость отказаться от части оборудования. Иногда проблему можно решить организацией режимов работы и автоматическим распределением нагрузки.

Системы управления позволяют уменьшить вероятность одновременного включения нескольких крупных потребителей. Это особенно полезно там, где часть оборудования способна работать с паузами.

При этом автоматическое управление не заменяет правильно спроектированную электроустановку и не исправляет недостатки проводки. Оно лишь помогает эффективнее использовать существующий предел.

Если же фактическая потребность дома постоянно превышает возможности подключения, управление нагрузкой превращается в компромисс: оборудование приходится регулярно отключать или ограничивать.

Почему мощность стоит оценивать как характеристику всего дома

Электроснабжение часто воспринимают как набор розеток, кабелей и автоматов. На практике мощность — характеристика всей инженерной системы здания.

Она связывает между собой отопление, водоснабжение, кухню, вентиляцию, бытовую технику, мастерскую и будущие модернизации.

При небольшом количестве оборудования установленный предел может почти не ощущаться. По мере электрификации дома он становится важным фактором комфорта и надежности.

Грамотная оценка начинается не с попытки найти способ обойти ограничение, а с понимания трех вещей: какая нагрузка реально создается, какое устройство реагирует на ее превышение и соответствует ли электроустановка текущим потребностям здания.

Если эти вопросы понятны, периодические отключения перестают выглядеть случайностью. Можно отличить превышение доступной мощности от локальной перегрузки, увидеть влияние одновременной работы приборов и заранее учитывать ограничения при дальнейшем обустройстве дома.
