От чего зависит надёжность крепления столба к бетонному основанию

Крепление столба к бетонному основанию кажется сравнительно простым узлом: есть бетон, вертикальная опора и металлические детали, которые должны соединить их в единую конструкцию. На практике именно в этом месте нередко появляются люфт, перекос, коррозия, трещины в бетоне или повреждение древесины. Причина обычно связана не с одной деталью, а с сочетанием нагрузок, состояния основания, материала столба, типа опоры и условий эксплуатации.

Надёжный узел должен не только удерживать столб в заданном положении. Он воспринимает вертикальные и боковые усилия, противостоит расшатыванию, сохраняет геометрию конструкции и остаётся работоспособным при воздействии влаги и перепадов температуры. Особенно заметно это у навесов, террас, веранд, ограждений и других сооружений, где столбы работают как часть общей несущей системы.

Какие задачи выполняет крепление столба к бетону

Бетонное основание обеспечивает опору, но само по себе наличие массивного фундамента или площадки ещё не делает столб устойчивым. Между бетоном и стойкой должен существовать узел, способный передавать возникающие усилия.

Крепление обычно выполняет несколько функций:

• удерживает нижнюю часть столба от смещения;
• препятствует повороту стойки относительно основания;
• передаёт часть нагрузки на бетон;
• сохраняет положение столба при боковом воздействии;
• отделяет материал стойки от неблагоприятного контакта с поверхностью основания;
• позволяет соединить вертикальную опору с остальной конструкцией без заметного люфта.

При этом требования к узлу могут сильно различаться. Стойка лёгкого декоративного ограждения и опора массивного навеса воспринимают неодинаковые нагрузки. Крепление, подходящее для одной конструкции, нельзя автоматически считать равноценным для другой.

Какие нагрузки испытывает столб

На столб действует не только вес находящихся выше элементов. Даже небольшая конструкция может испытывать несколько видов воздействия одновременно.

Вертикальная нагрузка

Она направлена преимущественно сверху вниз. Её создают собственный вес конструкции, кровля, перекрытия и другие элементы, опирающиеся на стойку.

В таком случае большое значение имеет способность опорной части передавать усилие на бетон без заметной деформации. Если площадь контакта мала или металлическая деталь теряет форму, нагрузка может распределяться неравномерно.

Боковые усилия

Они способны постепенно расшатывать даже достаточно прочное крепление. Источником становятся ветер, движение элементов сооружения, случайные удары или эксплуатационные нагрузки.

Высокий столб работает как рычаг. Чем больше расстояние между точкой приложения силы и основанием, тем заметнее воздействие на нижний узел. Из-за этого небольшой люфт около бетона может проявляться значительным отклонением верхней части стойки.

Переменные нагрузки

Они возникают периодически и способны менять направление. Такие воздействия особенно неблагоприятны для соединений с уже появившимся зазором.

Если стойка регулярно отклоняется в разные стороны, крепёжные элементы, отверстия и опорная деталь получают повторяющиеся нагрузки. Постепенно соединение может становиться менее жёстким даже без заметного разрушения отдельных деталей.

Почему состояние бетонного основания имеет большое значение

Прочность крепежа не может компенсировать плохое состояние основания. Металлическая опора может быть массивной, а соединительные элементы — качественными, но при разрушенном или потрескавшемся бетоне весь узел остаётся уязвимым.

Перед оценкой способа крепления обращают внимание на само основание.

Насторожить могут:

• трещины около предполагаемой зоны крепления;
• отколотые края;
• рыхлая поверхность;
• следы разрушения от воды и мороза;
• заметные пустоты;
• расслоение верхнего слоя;
• старые повреждённые отверстия;
• выраженное крошение бетона.

Особенно проблемными становятся участки около края бетонного элемента. Здесь состояние основания и характер нагрузки имеют большое значение, поскольку повреждение кромки может повлиять на работу всего крепёжного узла.

Не стоит оценивать бетон только по внешней ровности поверхности. Красивое основание без крупных дефектов может иметь локальные повреждения, а старый бетон с небольшими поверхностными следами эксплуатации иногда сохраняет достаточную целостность. При ответственных конструкциях состояние основания оценивают вместе с требованиями проекта.

Чем отличаются основные принципы крепления

Конструкции опорных элементов различаются, но большинство решений можно условно разделить по характеру соединения столба с бетонным основанием.

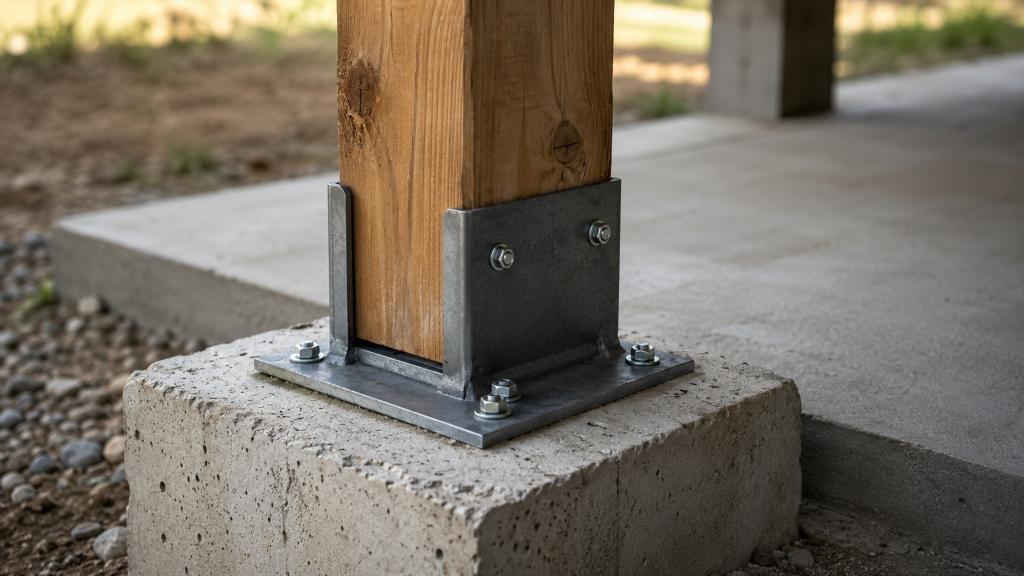

Наружная металлическая опора

Столб устанавливается в металлический элемент, который закреплён на бетоне. Такой вариант позволяет сформировать хорошо заметный и доступный для осмотра узел.

У решения есть несколько характерных особенностей:

• состояние соединения проще контролировать;
• металлическую часть можно визуально проверять на коррозию;
• деревянную стойку удаётся отделить от непосредственного контакта с бетоном;
• жёсткость сильно зависит от формы самой опоры;
• при высоких боковых нагрузках важна работа всей конструкции, а не только нижнего крепления.

Наружные опоры широко различаются по форме. Одни удерживают столб с нескольких сторон, другие имеют более открытое исполнение. Эти различия влияют на жёсткость, доступ воздуха к древесине и удобство контроля состояния узла.

Соединение через опорную пластину

Такой принцип часто встречается у металлических стоек. В нижней части располагается пластина или подобный опорный элемент, через который нагрузка передаётся на бетон.

Здесь особенно важны:

• жёсткость нижней части стойки;
• состояние сварных или иных соединений;
• отсутствие выраженной деформации;
• равномерная опора;
• защита металла от коррозии;
• целостность бетона в зоне крепления.

Если пластина работает неравномерно или постепенно деформируется, стойка может начать отклоняться даже при сохранении крепёжных элементов.

Закладные элементы

Часть соединительного узла может быть связана с бетонным основанием ещё на этапе его устройства. Такие решения отличаются от крепления к уже готовой поверхности.

Их преимущество связано с возможностью заранее увязать опору с конструкцией основания. Одновременно возрастает значение точности проектного расположения: исправлять существенные ошибки после завершения бетонных работ сложнее.

Закладная деталь сама по себе не гарантирует устойчивость столба. Важны её конструкция, положение, состояние металла и способность всего узла воспринимать предусмотренные нагрузки.

Регулируемые опоры

Такие элементы дают возможность корректировать положение стойки в определённых пределах. Это удобно там, где требуется точное выравнивание конструкции.

Регулировка помогает компенсировать небольшие монтажные отклонения, но не предназначена для устранения серьёзных дефектов бетона или неправильной геометрии несущей системы.

Подвижные и резьбовые элементы также требуют внимания при эксплуатации. Коррозия, повреждение резьбы и ослабление соединений могут влиять на состояние узла.

Крепление деревянного столба имеет свои особенности

Древесина чувствительна к влаге. Если нижняя часть стойки долго остаётся сырой, вероятность повреждения материала возрастает независимо от прочности металлического крепежа.

Особенно неблагоприятен постоянный контакт торца деревянного столба с влажной поверхностью. Вода может поступать после осадков, задерживаться около основания или попадать туда при уборке и таянии снега.

Почему важен зазор между древесиной и бетоном

Бетон не является водонепроницаемой и всегда сухой поверхностью. Он способен увлажняться и долго отдавать влагу окружающим материалам.

Отделение деревянной стойки от основания помогает уменьшить продолжительность такого контакта. При этом важен не сам факт наличия металлической детали, а то, создаёт ли конструкция условия, при которых вода не задерживается около древесины.

Закрытая полость, куда свободно попадает вода, иногда оказывается неблагоприятнее хорошо проветриваемого открытого соединения.

Что происходит при увлажнении древесины

Деревянный столб способен изменять размеры при изменении влажности. Повторяющиеся циклы увлажнения и высыхания вызывают небольшие деформации.

Это может приводить к следующим явлениям:

• изменению плотности посадки в металлической опоре;
• появлению зазоров;
• локальным трещинам;
• ослаблению некоторых соединений;
• задержке воды в повреждённых участках;
• постепенному снижению жёсткости узла.

Проблема часто развивается медленно. Столб может долго выглядеть исправным, хотя его нижняя часть уже подвергается постоянному воздействию влаги.

Что учитывать при креплении металлического столба

Для металлической стойки биологическое разрушение не характерно, но остаётся риск коррозии.

Особого внимания требуют зоны:

• около бетонной поверхности;
• в местах сварных соединений;
• около отверстий;
• в щелях и закрытых полостях;
• там, где может задерживаться вода;
• на повреждённых участках защитного покрытия.

Нижняя часть металлической стойки нередко находится в самых неблагоприятных условиях. Здесь одновременно присутствуют осадки, загрязнения, брызги и длительное увлажнение.

Почему локальная коррозия опасна

Поверхностная ржавчина не всегда означает немедленную потерю работоспособности конструкции. Опаснее ситуация, когда коррозия становится глубокой и уменьшает фактическое сечение металла.

Наиболее внимательно оценивают участки, от которых зависит передача нагрузки: опорные пластины, соединительные элементы, сварные швы и нижние зоны стойки.

Какую роль играет жёсткость всей конструкции

Распространённая ошибка — рассматривать основание столба отдельно от остальных элементов. Даже очень прочное крепление к бетону не всегда способно самостоятельно обеспечить пространственную устойчивость сооружения.

Столбы обычно связаны балками, перемычками, рамами, ограждением или другими конструктивными элементами. Их взаимное расположение определяет, как сооружение воспринимает боковые нагрузки.

Если верхняя часть системы не имеет достаточной пространственной жёсткости, значительная доля усилий может передаваться на основание стоек. Соединение начинает работать в более тяжёлых условиях.

По этой причине признак «столб закреплён очень прочно» ещё не означает, что вся конструкция устойчива.

От чего зависит выбор опоры

Универсальной опоры для любого столба не существует. Разные конструкции рассчитаны на разные условия работы.

При оценке решения учитывают:

• материал стойки;
• форму её поперечного сечения;
• характер нагрузок;
• высоту столба;
• наличие связей с другими элементами;
• состояние бетона;
• расположение крепления относительно края основания;
• воздействие осадков;
• возможность визуального контроля;
• требования к внешнему виду узла;
• необходимость регулировки положения.

Для ответственной несущей конструкции выбор крепления связан с расчётом всей системы. Внешнее сходство двух опор ещё не означает одинаковую способность воспринимать нагрузки.

Почему массивность крепежа не гарантирует надёжность

Иногда устойчивость пытаются оценивать только по размеру металлических деталей. Чем толще пластина и крупнее крепёж, тем надёжнее кажется соединение.

Такой подход не учитывает слабое звено системы.

Им может оказаться:

• сам бетон;
• край основания;
• тонкая стенка стойки;
• деформирующаяся опора;
• повреждённая древесина;
• сварное соединение;
• зона глубокой коррозии;
• недостаточная пространственная жёсткость сооружения.

Прочность отдельного элемента имеет смысл только в сочетании с возможностями остальных частей узла.

Типичные ошибки при оценке крепления

Игнорирование боковых нагрузок

Если считать, что стойка испытывает только давление сверху, можно недооценить усилия, возникающие при ветре и других поперечных воздействиях.

Для высоких столбов этот фактор особенно заметен.

Установка деревянной стойки в постоянно влажную зону

Металлическая опора может удерживать дерево механически, но не защищать его от продолжительного увлажнения. Застой воды в нижней части сокращает срок службы древесины.

Ориентация только на внешний вид крепления

Аккуратный узел может скрывать ослабленный бетон или внутреннюю коррозию. И наоборот, незначительные поверхностные следы эксплуатации не всегда свидетельствуют о серьёзном повреждении.

Попытка компенсировать дефекты основания усиленным крепежом

Разрушенный бетон остаётся проблемой независимо от массивности устанавливаемой детали. Если крепление передаёт усилие на ослабленную зону, увеличение размера отдельных элементов не устраняет исходный недостаток.

Отсутствие возможности осмотра

Полностью закрытые узлы иногда сложнее контролировать. Повреждение развивается незаметно и обнаруживается уже после появления люфта или деформации.

По каким признакам можно заметить ухудшение состояния узла

Существующее крепление полезно периодически осматривать, особенно если конструкция расположена под открытым небом.

Обратить внимание стоит на несколько признаков:

• столб заметно отклоняется при небольшой боковой нагрузке;
• появился ранее отсутствовавший люфт;
• металлическая опора изменила форму;
• около крепления появились трещины в бетоне;
• край основания начал крошиться;
• крепёжные элементы имеют выраженные следы коррозии;
• нижняя часть деревянной стойки длительное время остаётся влажной;
• древесина потемнела, стала мягкой или заметно разрушилась;
• появились раскрывающиеся зазоры между деталями;
• соединение стойки с соседними элементами начало смещаться.

Один внешний признак не всегда позволяет определить причину. Например, наклон столба может быть связан как с нижним креплением, так и с деформацией других частей конструкции.

Влияние воды на долговечность крепления

Влага является одним из наиболее распространённых факторов ухудшения состояния узла.

Вода влияет сразу на несколько материалов. Она способствует коррозии металла, увлажняет древесину и попадает в дефекты бетона. В холодных условиях дополнительное значение имеют циклы замерзания и оттаивания влаги в повреждённых участках.

Неблагоприятно, если форма основания и металлических деталей создаёт небольшие углубления, где вода задерживается после дождя.

Хорошо продуманный узел учитывает не только прочность деталей, но и поведение влаги вокруг них.

Почему соединение должно оставаться обслуживаемым

Столб и бетонное основание рассчитаны на длительную эксплуатацию, однако условия вокруг них меняются. Защитное покрытие металла повреждается, древесина меняет влажность, крепёж испытывает переменные нагрузки, бетон стареет.

Доступность основных элементов упрощает контроль.

При осмотре можно оценить:

Состояние металла

Важны не только следы ржавчины, но и глубина повреждений, состояние соединений и возможная деформация.

Состояние бетона

Контролируют появление новых трещин, отколов и разрушение поверхности около узла.

Состояние стойки

Для дерева важны влажность и признаки разрушения нижней части. Для металла — коррозия, деформация и состояние защитного слоя.

Наличие люфта

Изменение жёсткости соединения часто становится одним из ранних признаков проблемы. Самостоятельно затягивать или переделывать ответственный несущий узел без понимания причины люфта не стоит: источник может находиться не в крепёжной детали.

Когда требуется оценка специалиста

Крепление декоративного элемента и узел несущей стойки имеют разную степень ответственности. Если столб поддерживает кровлю, перекрытие, массивный навес или другую конструкцию, последствия повреждения могут быть серьёзными.

Профессиональная оценка особенно важна, когда:

• бетон около крепления заметно разрушен;
• столб получил выраженный наклон;
• присутствует значительный люфт;
• металлическая часть деформирована;
• заметна глубокая коррозия;
• древесина повреждена в нижней части;
• конструкция подвергается существенным ветровым или другим боковым нагрузкам;
• требуется заменить существующее крепление;
• меняется назначение или нагрузка на сооружение.

Специалист оценивает не только видимую опору, но и работу всей конструкции, поскольку слабое место может находиться выше основания.

Что отличает надёжный узел крепления

Надёжность складывается из согласованной работы всех элементов. Хорошее бетонное основание не компенсирует повреждённую стойку, массивная металлическая опора не исправляет разрушенный бетон, а прочный крепёж не устраняет отсутствие общей пространственной жёсткости.

Качественно спроектированный узел характеризуется несколькими признаками:

• нагрузки передаются на основание без выраженных локальных деформаций;
• стойка не имеет заметного рабочего люфта;
• материалы защищены от характерных для них воздействий;
• вода не задерживается в наиболее уязвимых местах;
• состояние основных элементов можно контролировать;
• крепление соответствует характеру работы всей конструкции;
• бетон в зоне передачи нагрузки сохраняет целостность;
• опора и соседние элементы не демонстрируют прогрессирующих деформаций.

Крепление столба к бетонному основанию стоит воспринимать не как набор отдельных металлических деталей, а как единый конструктивный узел. Его долговечность определяется бетоном, стойкой, опорой, характером нагрузки и условиями эксплуатации одновременно. Такой подход позволяет оценивать соединение не по внешней массивности, а по тому, насколько согласованно и устойчиво работают все его части.
