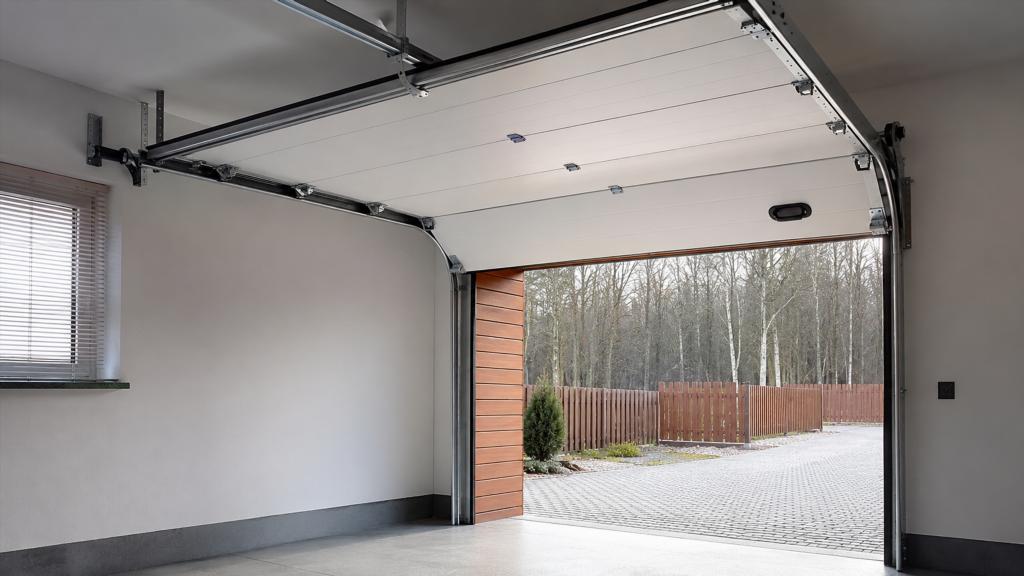

Подъёмные ворота для гаража: устройство, особенности, ограничения и риски самостоятельного изготовления

Подъёмные ворота привлекают владельцев гаражей компактностью и удобным использованием пространства. В открытом положении полотно уходит вверх и не занимает участок перед въездом, как распашные створки. Это особенно заметно возле гаражей с коротким подъездом, расположенных рядом с дорожкой, двором или другими постройками.

Идея изготовить такую конструкцию самостоятельно выглядит достаточно простой только на уровне общего принципа: есть полотно, направляющие или рычажный механизм, элементы уравновешивания и точки крепления. На практике все эти части работают как единая механическая система. Масса полотна, геометрия проёма, жёсткость каркаса, характер движения и состояние креплений непосредственно влияют на удобство и безопасность.

Самодельные подъёмные ворота стоит рассматривать не как обычную створку на петлях, а как конструкцию с движущимся тяжёлым полотном. Ошибки могут проявляться не сразу. Перекос, повышенное трение или недостаточная жёсткость иногда становятся заметны только после многократных циклов открывания и закрывания.

Как устроены подъёмные гаражные ворота

Общий признак таких ворот — перемещение полотна вверх при открывании. Конкретная траектория зависит от типа конструкции. Полотно может сохранять жёсткую форму и поворачиваться целиком либо состоять из отдельных соединённых секций, которые последовательно проходят по направляющим.

Для самодельных решений чаще рассматривают конструкции с цельным жёстким полотном. Они кажутся проще из-за меньшего количества подвижных соединений. Однако большое цельное полотно создаёт заметную нагрузку на механизм и крепления, особенно в начале движения.

В конструкции обычно присутствуют:

• несущий каркас;
• полотно ворот;
• подвижные соединения;
• направляющие или рычажные элементы;
• система уравновешивания;
• ограничители движения;
• элементы фиксации закрытого положения;
• уплотнения по периметру;
• ручка или привод для открывания.

Каждый элемент выполняет отдельную функцию, но надёжность ворот определяется их совместной работой. Усиление одной детали не устраняет слабое место в другой части системы.

Почему уравновешивание имеет большое значение

Полотно гаражных ворот может иметь существенную массу. Если вся эта масса при каждом открывании приходится на человека или электропривод, эксплуатация становится неудобной, а нагрузки на механизм возрастают.

Система уравновешивания частично компенсирует вес полотна. В разных конструкциях для этого применяются пружины, противовесы и иные механические решения. Они помогают сделать движение более контролируемым.

Неудачно подобранное уравновешивание способно привести к противоположным проблемам. Полотно может стремиться самостоятельно опуститься либо, напротив, слишком активно уходить вверх. Оба состояния нежелательны, поскольку ворота должны перемещаться предсказуемо и удерживаться в предусмотренных положениях.

Почему геометрия проёма важнее внешнего вида

Подъёмная система чувствительна к форме и состоянию проёма. Для распашной створки небольшие отклонения иногда удаётся компенсировать регулировкой петель. В подъёмной конструкции движение происходит одновременно в нескольких точках, поэтому перекосы заметнее отражаются на работе механизма.

Перед оценкой пригодности такой системы обращают внимание на:

• вертикальность боковых поверхностей;
• горизонтальность верхней части проёма;
• состояние стен вокруг креплений;
• наличие свободного пространства под потолком;
• расположение коммуникаций;
• форму пола возле линии закрывания;
• возможность надёжного закрепления несущих элементов.

Проблемой может стать не только явно кривой проём. Старая кладка, ослабленные участки бетона, пустотелые материалы или неоднородное основание способны плохо воспринимать повторяющиеся нагрузки.

Пространство над воротами

Подъёмному полотну требуется место для движения. Внутренний потолок гаража может казаться свободным, пока не учитываются балки, светильники, полки, трубы, вентиляционные каналы и другие элементы.

Особое значение имеет не просто расстояние до потолка, а свободная зона по всей траектории движения. Выступ, находящийся в стороне от закрытого полотна, иногда оказывается непосредственно на пути ворот после начала подъёма.

По этой причине возможность установки подъёмной конструкции определяется фактической конфигурацией помещения, а не только размерами въездного проёма.

Жёсткость полотна и каркаса

Большое полотно испытывает нагрузки не только от собственного веса. На него действуют ветер, усилия механизма, вибрации и локальные нагрузки в точках соединения с подвижными элементами.

Недостаточно жёсткое полотно может постепенно деформироваться. Даже небольшой изгиб способен изменить взаимное положение роликов, шарниров или рычагов. После этого движение становится менее плавным, увеличивается трение, а нагрузка распределяется неравномерно.

Чрезмерно тяжёлая конструкция также создаёт проблемы. Увеличение толщины и количества металла повышает жёсткость, но одновременно растёт масса, а вместе с ней нагрузка на:

• подвижные соединения;
• крепления;
• систему уравновешивания;
• несущие поверхности;
• ручной или электрический привод.

Рациональная конструкция должна сочетать достаточную жёсткость с контролируемой массой. Простое увеличение количества металла не означает автоматического повышения надёжности.

Что происходит при перекосе

Перекос — одна из наиболее неприятных проблем подъёмных ворот. Полотно начинает двигаться несимметрично: одна сторона опережает другую, возникает дополнительное трение, элементы механизма получают неравномерную нагрузку.

Первые признаки могут быть довольно умеренными:

• движение становится тяжелее;
• появляется скрип или металлический звук;
• полотно приходится подталкивать;
• закрывание требует дополнительного усилия;
• по краям появляются неравномерные зазоры;
• износ отдельных роликов или соединений ускоряется.

Игнорировать такие изменения нежелательно. Подъёмный механизм рассчитан на согласованное движение, а длительная работа с перекосом способна увеличивать нагрузку на детали, которые изначально не были причиной проблемы.

Безопасность движущегося полотна

Самая серьёзная особенность подъёмных ворот связана с массой движущейся конструкции. Полотно перемещается над человеком, автомобилем и предметами внутри гаража. Отказ крепления, элемента уравновешивания или подвижного соединения может создать опасную ситуацию.

Особого внимания требуют зоны, где возможно защемление пальцев или одежды. Они появляются возле шарнирных соединений, рычагов, роликов и других движущихся частей.

При оценке конструкции полезно учитывать несколько принципов:

• движение должно оставаться контролируемым во всём диапазоне;
• полотно не должно неожиданно падать при штатной эксплуатации;
• подвижные детали не должны свободно контактировать с человеком;
• крепления должны соответствовать характеру воспринимаемых нагрузок;
• изменение звука или усилия при движении нельзя считать нормой без выяснения причины.

Защитные элементы в гаражных воротах имеют практическую функцию. Кожухи, ограничители и блокирующие устройства уменьшают вероятность контакта с опасными подвижными зонами.

Пружины и другие элементы уравновешивания

Системы с мощными пружинами требуют особенно осторожного отношения. Элемент, находящийся под значительным натяжением, способен сохранять большую механическую энергию. Его разрушение или неконтролируемое освобождение может привести к быстрому движению металлических деталей.

По этой причине оценку состояния таких компонентов нельзя сводить только к отсутствию видимых трещин. Значение имеют деформации, коррозия, состояние крепёжных точек, симметричность работы и изменение поведения ворот.

Самостоятельное вмешательство в сильно нагруженные элементы без понимания их работы относится к наиболее рискованным частям обслуживания подъёмной системы.

Как влияет обшивка ворот

Полотно редко состоит только из металлического каркаса. Его могут закрывать листовым материалом, панелями или другой облицовкой. Иногда между слоями размещают утеплитель.

Выбор обшивки отражается сразу на нескольких свойствах:

• массе полотна;
• жёсткости;
• устойчивости к влаге;
• теплопроводности;
• внешнем виде;
• требованиях к защите материала;
• поведении конструкции при перепадах температуры.

Особенно важно учитывать изменение массы уже после изготовления основного механизма. Если к первоначально лёгкому полотну позднее добавить тяжёлую облицовку или дополнительный слой материала, прежнее уравновешивание может перестать соответствовать новой нагрузке.

Утепление и герметичность

Для отапливаемого гаража значение имеет не только утеплитель внутри полотна. Через плохо закрытые зазоры по краям может уходить значительная часть тепла.

Герметичность зависит от состояния примыкания ворот к проёму, формы нижней кромки, уплотнителей и точности положения закрытого полотна.

Слишком плотное примыкание тоже не всегда полезно. Если полотно при каждом движении сильно трётся об уплотнитель или край проёма, повышается усилие открывания и ускоряется износ контактирующих деталей.

Ручное открывание и автоматический привод

Исправные ворота с нормальным уравновешиванием должны иметь предсказуемое механическое движение. Электропривод не предназначен для компенсации заедающего или плохо сбалансированного полотна.

Если механизм работает тяжело вручную, установка более мощного привода не устраняет причину. Дополнительное усилие может только увеличить нагрузку на крепления и подвижные элементы.

Автоматизация добавляет новые требования к безопасности. Помимо механической части появляются двигатель, передача усилия, электрические соединения, управляющие устройства и средства обнаружения препятствий.

При выборе автоматики рассматривают совместимость с конкретной конструкцией ворот и характером её движения. Универсальное решение невозможно оценить только по размеру проёма.

Что чаще всего недооценивают при самостоятельном изготовлении

Главная сложность самодельных подъёмных ворот редко связана с изготовлением самого полотна. Значительно труднее добиться стабильной работы всей системы после множества циклов.

Среди распространённых проблем можно выделить:

• чрезмерно тяжёлое полотно;
• недостаточную жёсткость каркаса;
• неточную геометрию;
• слабые точки крепления;
• неравномерную работу правой и левой сторон;
• отсутствие защиты опасных подвижных зон;
• попытку компенсировать механические проблемы мощным приводом;
• отсутствие запаса свободного пространства для движения;
• изменение массы полотна после установки утепления или облицовки.

Часть таких недостатков не мешает открыть ворота сразу после изготовления. Они проявляются позднее в виде люфта, повышенного шума, заедания и ускоренного износа.

Когда подъёмная конструкция может быть неудобна

Подъёмные ворота подходят не каждому гаражу. Ограничением может стать низкий потолок, сложная конфигурация верхней части помещения или наличие оборудования непосредственно над въездом.

Сложности возникают и там, где несущие поверхности вокруг проёма находятся в плохом состоянии. Механизм создаёт повторяющиеся нагрузки, поэтому надёжность основания для креплений имеет большое значение.

Стоит учитывать и условия эксплуатации. Пыль, влажность, загрязнения и отрицательная температура способны влиять на подвижные детали. Конструкция, хорошо работающая в чистом помещении, может вести себя иначе в гараже, где направляющие регулярно загрязняются песком или строительной пылью.

Какие признаки требуют внимания после установки

Даже правильно работающая система постепенно изнашивается. Изменения часто появляются постепенно, и владелец привыкает к увеличившемуся усилию или новому звуку.

Поводом проверить состояние ворот могут стать:

• заметное изменение скорости движения;
• рывки;
• появление перекоса;
• непривычный стук;
• увеличение люфта;
• повреждение крепёжных точек;
• следы интенсивного трения;
• деформация элементов;
• изменение положения полотна в закрытом состоянии.

Особенно внимательно стоит относиться к ситуации, когда ворота неожиданно начинают двигаться легче или тяжелее. Это может указывать на изменение работы системы уравновешивания, а не на случайное улучшение или ухудшение хода.

Самодельные подъёмные ворота и готовые системы

Самостоятельное изготовление даёт возможность учитывать форму конкретного гаража и использовать доступные материалы. Одновременно ответственность за геометрию, подбор элементов, безопасность механизма и качество соединений полностью ложится на изготовителя.

Готовая система обычно представляет собой набор согласованных компонентов, рассчитанных на совместную работу. Это не означает, что любая заводская конструкция автоматически подходит любому проёму, однако риск случайного сочетания несовместимых элементов ниже.

Самодельный вариант требует особенно внимательной оценки там, где используются высоконагруженные пружины, тяжёлое полотно или автоматический привод.

Что стоит оценить до выбора подъёмных ворот

Перед решением об использовании подъёмной конструкции полезно рассматривать гараж как единую систему, а не только измерять въезд.

Имеют значение:

• состояние проёма и окружающих стен;
• доступное пространство внутри помещения;
• предполагаемая масса полотна;
• наличие отопления;
• требования к теплоизоляции;
• интенсивность использования;
• возможность периодического осмотра механизма;
• наличие детей и свободный доступ посторонних к движущимся деталям;
• планируемая автоматизация.

Если какие-либо из этих условий требуют сложного технического решения, проект перестаёт быть только задачей по изготовлению металлической рамы.

Что обсудить со специалистом

Консультация особенно полезна перед выбором системы уравновешивания, оценкой несущей способности креплений и установкой автоматики.

Полезно заранее подготовить вопросы:

• подходит ли конкретный проём для выбранного типа движения полотна;
• достаточно ли прочны поверхности для крепления механизма;
• как изменение массы обшивки повлияет на работу ворот;
• какие зоны требуют защиты от защемления;
• какие признаки указывают на неправильное уравновешивание;
• совместима ли выбранная автоматика с механической частью;
• какие элементы требуют регулярного контроля.

Такая проверка помогает обнаружить проблемы до того, как они проявятся во время эксплуатации.

Итог

Подъёмные ворота позволяют освободить пространство перед гаражом и сделать въезд удобнее, но их устройство сложнее обычной распашной конструкции. Основные трудности связаны не с внешней обшивкой и не с формой полотна, а с его массой, геометрией движения, уравновешиванием и надёжностью креплений.

Самостоятельное изготовление имеет смысл оценивать с позиции работы всей механической системы. Полотно должно сохранять жёсткость, двигаться без выраженного перекоса и не создавать неконтролируемых нагрузок. Проём и окружающие конструкции должны подходить для установки подвижных элементов, а опасные зоны механизма требуют защиты.

Особого внимания заслуживают пружины, противовесы, крепления и автоматический привод. Именно эти компоненты могут создавать значительные нагрузки и требуют грамотной технической оценки. Хорошие подъёмные ворота отличаются не сложностью конструкции, а предсказуемым движением, устойчивой геометрией и безопасной работой на протяжении всего срока эксплуатации.
