Сэндвич-панели PIR: что это такое, как устроены и в чем особенности материала

Сэндвич-панели с PIR-утеплителем представляют собой многослойный строительный материал, в котором между двумя жесткими облицовками находится теплоизоляционный сердечник из полиизоцианурата. Такая конструкция одновременно выполняет несколько задач: формирует ограждение здания, снижает теплопотери, защищает утеплитель от внешних воздействий и придает панели необходимую жесткость.

Материал применяют для стен, кровель и различных ограждающих конструкций. Особенно востребованы панели там, где требуется получить сравнительно легкую конструкцию с хорошими теплоизоляционными свойствами и без устройства многослойной стены непосредственно на объекте.

При этом обозначение PIR относится именно к типу теплоизоляционного сердечника. Оно не описывает всю панель целиком: эксплуатационные качества готовой конструкции зависят также от облицовок, формы замка, толщины, качества соединений и условий использования.

Что означает PIR в сэндвич-панелях

PIR — сокращенное обозначение полиизоцианурата. Это жесткий полимерный теплоизоляционный материал с преимущественно закрытой ячеистой структурой. По происхождению и некоторым свойствам он близок к жесткому пенополиуретану, однако отличается особенностями химической структуры.

В готовом виде PIR представляет собой достаточно жесткий и легкий теплоизоляционный слой. Большую часть его объема занимает газ, заключенный внутри множества мелких закрытых ячеек. Именно такая структура обеспечивает низкую теплопроводность и позволяет получать хорошее сопротивление теплопередаче при сравнительно небольшой толщине ограждения.

Сердечник в сэндвич-панели не используется отдельно. Он соединяется с наружными облицовками и становится частью единой многослойной конструкции.

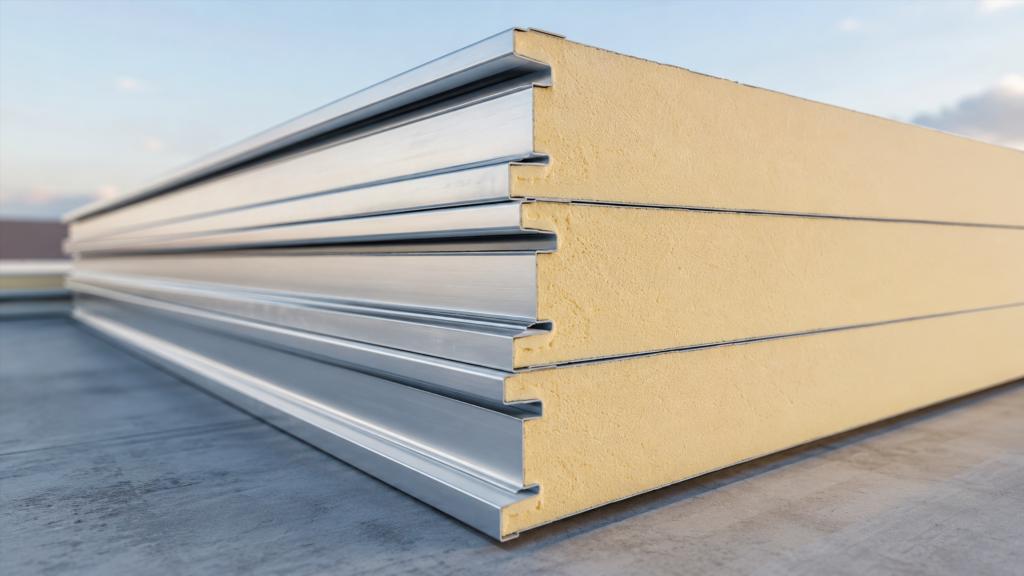

Обычно панель включает:

• наружный металлический лист;
• слой PIR;
• внутренний металлический лист;
• профилированные кромки или замковые соединения;
• защитные покрытия на металлических поверхностях.

На производстве слои соединяются таким образом, чтобы они работали совместно. Жесткие наружные листы воспринимают часть нагрузок и защищают сердечник, а утеплитель поддерживает расстояние между облицовками и препятствует их смещению относительно друг друга.

Чем сэндвич-панель отличается от обычного утепленного ограждения

Традиционная многослойная стена может состоять из несущего основания, теплоизоляции, ветровой или пароизоляционной системы, облицовки и дополнительных крепежных элементов. Каждый слой монтируется отдельно.

В сэндвич-панели основные составляющие объединены еще на производстве. На строительную площадку поступает готовый крупноформатный элемент.

Это влияет не только на скорость возведения здания. У панели заранее сформированы толщина, геометрия, облицовки и теплоизоляционный сердечник. Свойства такой системы легче рассматривать как характеристики единого изделия, хотя состояние стыков и креплений по-прежнему имеет большое значение.

Сэндвич-панели не являются универсальной заменой кирпичной, бетонной, деревянной или каркасной стене. У каждого решения собственные требования к несущей схеме, отделке, эксплуатации и архитектуре здания.

Почему PIR хорошо удерживает тепло

Теплоизоляционные свойства материала связаны прежде всего с его ячеистой структурой. Внутри жесткого полимерного массива находится большое количество мелких закрытых пор. Газ в таких ячейках плохо передает тепло, поэтому сердечник снижает интенсивность теплового потока через ограждение.

Для PIR характерна низкая теплопроводность по сравнению со многими распространенными строительными материалами. Это позволяет при одинаковой задаче по теплозащите получать относительно тонкие панели.

Однако оценивать теплоизоляцию здания только по характеристикам сердечника неправильно. В реальной конструкции результат зависит от нескольких элементов:

• толщины теплоизоляционного слоя;
• геометрии соединений;
• плотности примыкания соседних панелей;
• крепежа;
• каркаса здания;
• оконных и дверных проемов;
• мест примыкания стен к кровле и основанию.

Даже хороший утеплитель не исключает теплопотери через участки, где непрерывность теплоизоляционного контура нарушена.

Почему стыки имеют большое значение

Панели соединяются друг с другом по продольным кромкам. Конструкция замка должна одновременно обеспечивать геометрическое соединение элементов и уменьшать влияние щелей на теплоизоляцию и воздухопроницаемость ограждения.

Если соединение выполнено некачественно, проблема может проявляться не в самой панели, а именно в шве. Через дефектные участки возможны повышенные теплопотери, движение воздуха и попадание влаги.

Поэтому сравнение двух панелей исключительно по типу утеплителя дает неполную картину. Конструкция стыков является важной частью всей системы.

Как устроены облицовки

В качестве наружных слоев сэндвич-панелей часто используют профилированную листовую сталь с защитным покрытием. Профиль увеличивает жесткость тонкого металлического листа и формирует внешний вид поверхности.

Облицовка выполняет несколько функций. Она защищает PIR от механического воздействия и солнечного света, воспринимает часть нагрузок, придает панели форму и создает готовую наружную поверхность.

Защитное покрытие металла помогает снизить риск коррозии. Его свойства особенно важны в условиях повышенной влажности, контакта с агрессивной атмосферой или регулярного образования конденсата.

Повреждение металлической поверхности не означает мгновенную потерю работоспособности панели, но оставлять глубокие дефекты покрытия без внимания нежелательно. Долговечность всей конструкции зависит не только от сохранности утеплителя, но и от состояния оболочки.

Чем PIR отличается от PUR

PIR и PUR относятся к родственным жестким полимерным теплоизоляционным материалам. Внешне их сердечники могут выглядеть очень похоже, а принцип работы внутри сэндвич-панели практически одинаков: легкая закрытоячеистая структура снижает теплопередачу и одновременно связывает наружные облицовки.

Основное различие связано с химическим строением материала. У полиизоцианурата формируется более термостойкая структура, благодаря чему его поведение при повышенной температуре отличается от поведения обычного жесткого пенополиуретана.

Это не означает, что любая панель с обозначением PIR автоматически обладает одинаковыми пожарными характеристиками. На результат влияют состав конкретного сердечника, его плотность, металлические облицовки, конструкция стыка, способ крепления и параметры готовой системы.

Рассматривать пожарную безопасность только по названию утеплителя недостаточно.

PIR и минеральная вата в сэндвич-панелях

Помимо PIR, в качестве сердечника сэндвич-панелей широко применяется минеральная вата. Эти материалы заметно отличаются по структуре и эксплуатационным свойствам.

Минеральная вата имеет волокнистое строение и относится к неорганическим теплоизоляционным материалам. PIR представляет собой жесткий полимер с закрытыми ячейками.

Разница проявляется сразу в нескольких характеристиках.

Масса

При сопоставимых размерах панели с PIR обычно отличаются относительно небольшой массой сердечника. Это может уменьшать собственный вес ограждения и облегчать работу с крупноформатными элементами.

Минеральная вата имеет другую плотность и структуру, поэтому масса готовой панели может быть выше.

Толщина теплоизоляции

PIR обладает низкой теплопроводностью, благодаря чему требуемые теплоизоляционные свойства нередко достигаются при меньшей толщине сердечника.

Такое качество полезно там, где важна компактность ограждающей конструкции.

Отношение к влаге

Закрытоячеистая структура PIR ограничивает проникновение воды непосредственно внутрь материала. Минеральная вата имеет волокнистую структуру и сильнее зависит от защиты от увлажнения.

Однако влагостойкость сердечника нельзя воспринимать как разрешение игнорировать герметичность здания. Вода может воздействовать на стыки, крепеж, металлические оболочки и соседние конструкции.

Пожарные свойства

Минеральная вата и PIR относятся к принципиально разным материалам с точки зрения реакции на высокую температуру и огонь. Именно поэтому при выборе сэндвич-панелей для объектов с особыми требованиями оценивают характеристики конкретной панели и всей ограждающей системы, а не только эффективность теплоизоляции.

Что происходит с PIR при воздействии высокой температуры

Полиизоцианурат ценят в том числе за его поведение при нагревании по сравнению с некоторыми другими жесткими полимерными утеплителями. При воздействии высокой температуры на поверхности материала может формироваться обугленный слой, который замедляет дальнейшее тепловое воздействие на расположенную глубже структуру.

Но PIR остается органическим полимерным материалом. Его нельзя считать негорючим только из-за наличия термостойких структур в составе.

Пожарное поведение здания определяется комплексом факторов:

• характеристиками конкретной панели;
• толщиной и составом сердечника;
• облицовкой;
• типом стыков;
• креплением;
• расположением проемов;
• конструкцией противопожарных узлов;
• общей схемой здания.

Поэтому корректнее говорить не о пожаробезопасности PIR как самостоятельного вещества, а о свойствах конкретного ограждающего элемента в составе здания.

Насколько PIR боится воды

Одно из заметных свойств жесткого PIR — преимущественно закрытая ячеистая структура. Она делает материал мало восприимчивым к быстрому проникновению жидкой воды внутрь сердечника.

Эта особенность полезна для ограждающих конструкций, но у готовой сэндвич-панели есть и другие потенциально уязвимые места.

Проблемы могут возникать около:

• поврежденных стыков;
• крепежных отверстий;
• мест примыкания к проемам;
• торцов;
• участков с поврежденным металлическим покрытием;
• зон, где регулярно образуется конденсат.

Влажностный режим здания также связан с движением водяного пара. Высокое сопротивление паропроницанию самого сердечника не гарантирует полного отсутствия конденсата во всех конструктивных узлах.

Особое значение приобретает непрерывность ограждения. Если холодный участок находится рядом с теплым влажным помещением, локальная температура поверхности может оказаться существенно ниже температуры соседних зон.

Стеновые и кровельные панели с PIR

Хотя принцип устройства у них похож, стеновые и кровельные сэндвич-панели выполняют разные задачи.

Стеновая панель прежде всего формирует вертикальное ограждение. Ее внешняя поверхность может иметь различный профиль, а система соединения рассчитана на создание протяженной стены.

Кровельная панель одновременно выполняет функцию теплоизоляционного ограждения и наружного покрытия крыши. На нее воздействуют осадки, снег, ветер и перепады температуры. Наружная поверхность обычно имеет более выраженный профиль, связанный с жесткостью и отводом воды.

Заменять один тип другим только из-за сходства материалов не следует. Назначение панели определяется всей ее конструкцией, а не наличием одинакового PIR-сердечника.

Где применяют сэндвич-панели PIR

Материал особенно удобен для зданий, где требуется быстро сформировать большое по площади утепленное ограждение.

Панели встречаются в конструкциях:

• складов;
• производственных зданий;
• торговых объектов;
• логистических комплексов;
• мастерских;
• сельскохозяйственных сооружений;
• холодильных и других помещений с контролируемой температурой;
• отдельных быстровозводимых зданий.

Для частного строительства технология тоже может применяться, однако внешний вид панели и особенности ее соединений подходят не каждому архитектурному решению.

В жилом доме дополнительно возрастают требования к отделке, акустическому комфорту, устройству инженерных коммуникаций и интерьеру. Поэтому компактность и хорошие теплоизоляционные характеристики не всегда означают, что такая конструкция будет наиболее удобной для конкретного проекта.

Какие преимущества дают панели с PIR

Главное достоинство материала связано с сочетанием нескольких качеств в одном готовом элементе.

Среди характерных преимуществ выделяются:

• высокая теплоизоляционная эффективность при сравнительно небольшой толщине;
• небольшой вес относительно массивных стеновых конструкций;
• жесткость готовой панели;
• заводское соединение облицовок и утеплителя;
• низкое водопоглощение самого закрытоячеистого сердечника;
• возможность сразу получать готовую металлическую поверхность стены или кровли;
• крупный формат элементов, уменьшающий количество отдельных слоев на объекте.

К этим свойствам стоит относиться именно как к характеристикам системы. Преимущество самого сердечника может быть частично потеряно из-за плохо выполненных стыков, повреждения покрытия или неудачных конструктивных узлов.

Какие ограничения нужно учитывать

У сэндвич-панелей есть особенности, которые не всегда заметны при поверхностном сравнении материалов.

Металлическая оболочка чувствительна к сильным механическим повреждениям. Вмятины могут оставаться видимыми, а глубокие царапины способны нарушать защитное покрытие.

Готовая панель одновременно является теплоизоляционным и облицовочным элементом, поэтому локальный ремонт может быть сложнее, чем замена отдельного слоя в традиционной стене.

Стыки требуют особого внимания. Через них проходят линии соединения соседних элементов, поэтому качество этих зон влияет на герметичность и теплотехнические свойства ограждения.

Есть и акустическая особенность. Хорошая теплоизоляция не означает автоматически столь же высокую защиту от шума. Теплопередача и распространение звуковых волн — разные физические процессы. Легкие многослойные конструкции оценивают по звукоизоляционным характеристикам отдельно.

Для помещений с высокими требованиями к пожарной безопасности также недостаточно ориентироваться только на слово PIR. Важны характеристики всей панели и конструктивного решения.

Что влияет на долговечность панелей

Сам сердечник расположен внутри металлической оболочки и при нормальных условиях защищен от большинства внешних воздействий. Срок службы конструкции во многом определяется тем, насколько хорошо сохраняются наружные слои и соединения.

На состояние ограждения влияют:

• влажность и химический состав окружающей среды;
• сохранность защитного покрытия;
• механические повреждения;
• состояние крепежа;
• герметичность соединений;
• регулярное воздействие конденсата;
• температурные деформации;
• качество примыканий.

Особенно внимательно оценивают места, где геометрия ограждения усложняется: углы, проемы, примыкания кровли, цокольные зоны и проходы коммуникаций.

На ровной поверхности свойства панели остаются достаточно предсказуемыми. Большинство сложных участков появляется там, где непрерывная панель прерывается или соединяется с другим строительным элементом.

Распространенные заблуждения о PIR-панелях

«Если сердечник не впитывает воду, герметичность не важна»

Низкое водопоглощение утеплителя не защищает металлические детали, крепеж и стыки от длительного контакта с влагой. Вода также может проникать в соседние элементы конструкции.

«Тонкая панель всегда теплее толстой стены»

Сравнивать конструкции только по физической толщине некорректно. Теплозащита зависит от теплопроводности материалов, их толщины и особенностей узлов. Кирпич, бетон, древесина, минеральная вата и PIR обладают разными свойствами.

«PIR полностью пожаробезопасен»

Улучшенное поведение при нагревании по сравнению с рядом других полимерных утеплителей не делает материал универсально негорючим. Оценивается готовая конструкция.

«Сэндвич-панель — это просто металлическая оболочка с пеной»

Сердечник и облицовки соединены и работают совместно. Изменение состояния одного слоя может сказаться на поведении всего элемента.

«Если панель хорошо держит тепло, она так же хорошо изолирует шум»

Теплоизоляция и звукоизоляция зависят от разных характеристик. Высокая эффективность PIR как утеплителя сама по себе ничего не говорит о способности стены защищать помещение от конкретных видов шума.

На что смотреть при оценке сэндвич-панели PIR

Одного обозначения утеплителя недостаточно для понимания свойств изделия. Две панели с одинаковым типом сердечника могут заметно различаться.

При общей оценке имеют значение толщина панели, назначение, конструкция профиля, облицовки, защитное покрытие, замковая система и характеристики готового изделия.

Не менее важен объект, на котором предполагается использовать материал. Для сухого склада, холодильного помещения, производственного здания и жилого пространства условия эксплуатации существенно различаются.

Особого внимания заслуживают характеристики, связанные не только с сохранением тепла, но и с влагой, огнем, механическими нагрузками и долговечностью металлических поверхностей.

PIR как часть строительной системы

Сэндвич-панели PIR получили распространение благодаря сочетанию низкой теплопроводности сердечника, небольшого веса и готовой многослойной конструкции. Они позволяют объединить наружную и внутреннюю облицовки с теплоизоляцией в одном крупноформатном элементе.

Главная особенность материала состоит именно в этой комплексности. PIR отвечает за значительную часть теплоизоляционных свойств, но работоспособность здания определяется не одним утеплителем. Замки, крепеж, металлические оболочки, примыкания и общий проект ограждения влияют на результат не меньше.

Поэтому сэндвич-панель с PIR правильнее воспринимать не как отдельный слой утеплителя, заключенный между листами металла, а как готовый инженерный элемент ограждающей конструкции. Его сильные стороны проявляются там, где свойства сердечника, облицовок и соединений используются совместно и соответствуют условиям эксплуатации здания.
