Шведская плита: что это за фундамент, как он устроен и для каких домов подходит

Шведская плита — это разновидность плитного фундамента, в котором несущая железобетонная конструкция объединена с теплоизоляцией и частью инженерных систем дома. Чаще такую конструкцию называют утеплённой шведской плитой, или УШП.

Главная особенность этого решения состоит в том, что фундамент выполняет сразу несколько функций. Он воспринимает нагрузку от здания, отделяет дом от холодного грунта, формирует подготовленное основание пола и позволяет заранее разместить инженерные коммуникации. В типичном варианте внутри конструкции предусматривают трубы водяного напольного отопления, поэтому после завершения основных работ плита становится не просто фундаментом, а частью теплового контура здания.

Шведскую плиту применяют главным образом в частном малоэтажном строительстве. Она подходит не для любого участка и требует особенно внимательного проектирования, поскольку после бетонирования изменить расположение многих коммуникаций или конструктивных элементов сложно.

Чем шведская плита отличается от обычного плитного фундамента

Обычная фундаментная плита представляет собой железобетонное основание, распределяющее вес здания по значительной площади грунта. Состав конструкции может быть разным, но сама плита прежде всего выполняет несущую функцию.

Шведская плита устроена комплекснее. В её состав обычно входят:

• подготовленное основание из уплотнённых материалов;
• система отвода поверхностной и грунтовой влаги, если она необходима по условиям участка;
• теплоизоляционный слой;
• железобетонная несущая часть;
• утолщённые участки под стенами и другими значительными нагрузками;
• заранее предусмотренные вводы воды, канализации и электрических коммуникаций;
• трубы системы напольного отопления, если они заложены проектом.

Теплоизоляция располагается таким образом, чтобы уменьшить контакт отапливаемой части здания с холодным грунтом. В результате фундамент включается в утеплённый контур дома.

Ещё одно заметное отличие касается пола. При традиционной схеме после возведения фундамента нередко приходится отдельно создавать конструкцию пола первого этажа. УШП изначально проектируется так, чтобы верхняя поверхность плиты стала основой будущего пола.

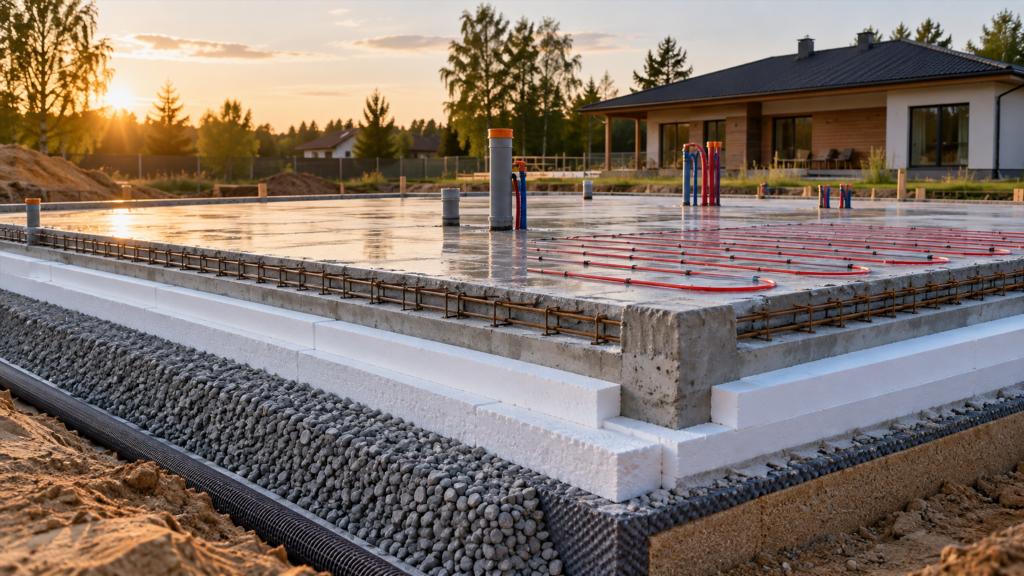

Как устроена утеплённая шведская плита

Конкретное устройство зависит от проекта дома, характеристик грунта, рельефа и нагрузок. Универсальной конструкции, одинаковой для любого здания, не существует.

Основание под плитой

Под железобетонной конструкцией находится подготовленный слой, обеспечивающий устойчивую опору. Его задача — равномерно передавать нагрузки и уменьшать влияние локальных деформаций грунта.

Особое значение имеет качество подготовки основания. Если его свойства различаются на отдельных участках, плита может испытывать неравномерные нагрузки. Железобетон способен перераспределять их, но возможности конструкции не безграничны.

Участки с насыпным, сильно неоднородным, водонасыщенным или слабым грунтом требуют отдельной инженерной оценки.

Теплоизоляционный слой

Одним из ключевых элементов УШП является теплоизоляция, расположенная под плитой и по её внешнему контуру. Она уменьшает потери тепла через основание здания.

В традиционном фундаменте бетон может непосредственно контактировать с холодными слоями конструкции и передавать значительное количество тепла в грунт. В утеплённой плите этот путь теплопередачи стараются ограничить.

Теплоизоляция под фундаментом работает в непростых условиях. На неё постоянно воздействует нагрузка от здания, поэтому свойства материала должны соответствовать проектным требованиям. Здесь важна не только способность сохранять тепло, но и механическая стабильность.

Железобетонная конструкция

Несущую функцию выполняет армированная бетонная плита. Её форма может быть неодинаковой по всей площади.

Под наружными и внутренними несущими стенами предусматривают зоны, рассчитанные на повышенные нагрузки. Геометрия и армирование этих участков определяются расчётом.

Шведскую плиту иногда представляют как относительно тонкий равномерный слой бетона на утеплителе. Такое описание слишком упрощено. Реальная работа основания зависит от конфигурации несущих элементов, расположения стен, массы здания и свойств грунта.

Инженерные коммуникации

Трубы канализации и некоторые другие коммуникации прокладывают с учётом будущего расположения сантехнического оборудования и технических помещений.

После устройства железобетонной части доступ к коммуникациям, проходящим под ней или через неё, становится ограниченным. Ошибка в расположении вывода может привести к сложной переделке.

По этой причине УШП предъявляет высокие требования к готовности проекта дома ещё до начала устройства фундамента. Желательно заранее определить расположение:

• санузлов;
• кухни;
• технического помещения;
• сантехнического оборудования;
• вводов воды;
• канализационных выпусков;
• электрических линий, проходящих через фундамент.

Существенные изменения планировки уже после устройства плиты могут оказаться неудобными или технически сложными.

Почему в шведскую плиту часто встраивают тёплый пол

Система водяного напольного отопления хорошо сочетается с конструкцией утеплённого основания. Трубы находятся внутри массивной бетонной части, которая способна накапливать тепло и постепенно отдавать его помещениям.

Получается большая нагреваемая поверхность пола. Температура теплоносителя при этом может быть ниже, чем в некоторых традиционных радиаторных системах, поскольку тепло распределяется по значительной площади.

У такого решения есть характерная особенность — тепловая инерция. Массивная плита не меняет температуру мгновенно. Она некоторое время нагревается и затем так же постепенно остывает.

Это удобно для дома с относительно стабильным режимом отопления, но не всегда подходит там, где требуется быстро повышать и снижать температуру помещений.

Само наличие УШП не означает, что водяной тёплый пол обязательно должен быть единственным отопительным прибором. Состав системы отопления определяется тепловыми потерями здания, климатом, режимом эксплуатации и проектными решениями.

Основные преимущества шведской плиты

Популярность такой конструкции связана с объединением нескольких функций в одном основании.

Снижение тепловых потерь через фундамент

Теплоизоляция отделяет бетонную конструкцию от грунта. Это уменьшает охлаждение пола и помогает создать более непрерывный утеплённый контур здания.

Особенно заметно преимущество в домах, где большое внимание уделено общей энергоэффективности: утеплению стен, кровли, окон и устранению выраженных мостиков холода.

Готовое основание первого этажа

Правильно спроектированная плита одновременно выполняет функции фундамента и основания пола. Не требуется создавать отдельное перекрытие над холодным подпольем или подвалом.

Высота помещений первого этажа также используется рационально, поскольку под домом нет традиционного технического подполья.

Равномерное распределение нагрузки

Площадь опирания плиты велика по сравнению с ленточным или столбчатым фундаментом. Нагрузка от здания распределяется на значительную поверхность.

Это не означает, что УШП автоматически подходит для любого слабого грунта. При неблагоприятных геологических условиях всё равно требуется оценивать деформативность основания и возможные осадки.

Совмещение с низкотемпературным отоплением

Большая площадь тёплого пола позволяет равномерно распределять тепло в помещениях. Для некоторых современных систем отопления такой режим удобен и экономически оправдан.

Какие недостатки и ограничения есть у шведской плиты

УШП нельзя считать универсальной заменой всем другим фундаментам. Некоторые свойства, которые в одном проекте становятся преимуществом, в другом оказываются серьёзным ограничением.

Высокие требования к проектированию

До устройства плиты необходимо достаточно точно знать планировку будущего дома. Особенно важны расположение несущих стен и инженерных коммуникаций.

Если владелец намерен существенно менять помещения уже во время строительства, такой тип основания может создавать дополнительные сложности.

Ограниченный доступ к коммуникациям

Труба, расположенная внутри или под монолитной конструкцией, доступна значительно хуже, чем коммуникации в техническом подполье.

Для ответственных участков инженерных систем важны надёжность материалов, правильная трассировка и возможность обслуживания там, где оно потенциально потребуется.

Сложность устройства подвала

Классическая УШП рассчитана на дом без подвала под основной площадью здания. Если нужен полноценный подземный этаж, применяют другие конструктивные схемы.

Совмещать стандартную концепцию шведской плиты с полноценным подвалом без существенного изменения конструкции не имеет смысла.

Зависимость от рельефа участка

На относительно ровной площадке плитный фундамент реализовать проще. Большой перепад высот может потребовать значительной подготовки участка, подпорных конструкций или другого типа основания.

При выраженном уклоне сравнивают несколько фундаментных решений, а не пытаются любой ценой адаптировать УШП.

Для каких домов подходит шведская плита

Такое основание чаще применяют для современных малоэтажных домов без подвала. Конструкция может использоваться с разными стеновыми материалами, если нагрузки предусмотрены проектом.

УШП рассматривают для:

• каркасных домов;
• зданий из деревянных конструкций;
• домов из газобетона и других стеновых блоков;
• некоторых кирпичных и комбинированных зданий;
• одноэтажных и малоэтажных жилых домов.

Материал стен сам по себе не определяет возможность применения плиты. Важнее суммарная нагрузка здания и то, как она распределена по основанию.

Тяжёлый дом требует соответствующей несущей конструкции. Нельзя использовать типовую конфигурацию, рассчитанную на лёгкое здание, только потому, что оба объекта формально относятся к частным домам.

На каких грунтах применяют УШП

Плитный фундамент способен распределять нагрузку по большой площади, поэтому его рассматривают на разных грунтах. Однако распространённое утверждение о том, что шведская плита подходит «для любого грунта», неверно.

При оценке участка имеют значение:

• состав грунта;
• плотность и несущая способность слоёв;
• уровень грунтовых вод;
• наличие водонасыщенных или органических грунтов;
• глубина неоднородных прослоек;
• рельеф;
• возможность отвода воды от здания;
• прогнозируемые осадки.

Слой слабого грунта непосредственно под фундаментом может оказаться гораздо важнее общей характеристики участка. Торф, рыхлые насыпные слои и другие нестабильные основания требуют отдельной оценки.

Проблемы участка нельзя исправить только увеличением количества бетона или утеплителя. Фундамент работает совместно с грунтом, поэтому характеристики основания входят в общую расчётную схему.

Как шведская плита ведёт себя зимой

Одна из задач теплоизоляции вокруг плиты — уменьшить охлаждение грунта непосредственно под отапливаемым зданием.

В холодном климате важна защита основания от процессов, связанных с промерзанием и изменением состояния грунта. На результат влияют не только утеплитель, но и влажность грунта, организация водоотведения, конструкция прилегающей территории и режим эксплуатации дома.

Опасно воспринимать само название «утеплённая плита» как гарантию отсутствия морозных деформаций. Конструкция должна рассматриваться вместе с конкретными условиями площадки.

Если дом зимой постоянно отапливается, тепловой режим под фундаментом отличается от режима под сезонным строением, которое может долго оставаться холодным. Это учитывается при выборе решения.

Чем УШП отличается от утеплённой обычной плиты

Граница между этими конструкциями не всегда однозначна. Обычный плитный фундамент тоже можно утеплить снизу и по периметру.

Название «шведская плита» обычно подразумевает комплексную систему, в которой заранее объединены утепление, несущая железобетонная часть, подготовка пола и инженерные решения.

Если железобетонная плита просто дополнена наружной теплоизоляцией, этого недостаточно, чтобы автоматически считать её УШП.

Главная идея шведской плиты заключается не в одном отдельном материале, а в совместной работе нескольких элементов.

Что необходимо определить до выбора такого фундамента

Решение о типе основания желательно принимать после того, как известны основные характеристики будущего дома и участка.

Для оценки УШП особенно важны:

• геологические условия участка;
• масса и конструктивная схема здания;
• расположение несущих стен;
• необходимость подвала или технического подполья;
• планировка помещений;
• расположение мокрых зон;
• предполагаемая система отопления;
• рельеф;
• условия водоотведения;
• сезонный или постоянный режим проживания.

Если большая часть этих данных ещё неизвестна, окончательно выбирать конструкцию фундамента рано. Шведская плита требует большей определённости на стадии проекта, чем решения, где инженерные системы остаются доступными после возведения основания.

Распространённые заблуждения о шведской плите

Вокруг УШП сложилось несколько устойчивых упрощений.

«Плита не боится никаких грунтов»

Большая площадь опирания действительно помогает распределять нагрузку, но не устраняет свойства слабого основания. Неравномерная осадка грунта способна создавать напряжения и в плитном фундаменте.

«Такой фундамент всегда дешевле»

УШП одновременно заменяет несколько конструкций, поэтому сравнивать только стоимость бетонных работ некорректно. Экономическая разница зависит от проекта, инженерных систем, грунтов и стоимости материалов и работ.

В одном доме комплексная плита может оказаться рациональной, в другом традиционная схема будет проще.

«После заливки пол полностью готов»

Верх плиты служит хорошим основанием, однако требования к финишному покрытию зависят от его типа и качества поверхности. Иногда необходима дополнительная подготовка.

«Тёплый пол внутри плиты невозможно ремонтировать»

Трубы действительно менее доступны, чем открытые коммуникации, однако качественные контуры напольного отопления проектируют без соединений в скрытой части. Надёжность системы во многом определяется проектом, материалами и качеством выполнения работ.

«УШП — просто бетон на пенопласте»

Такое описание игнорирует работу основания, армирование, распределение нагрузок, инженерные вводы, теплотехническую схему и требования к подготовке грунта. Именно взаимосвязь этих элементов определяет работоспособность конструкции.

Когда шведская плита особенно уместна

УШП хорошо соответствует концепции дома без подвала, где нужен тёплый первый этаж и заранее определена планировка.

Такой фундамент часто рассматривают, когда требуется:

• создать хорошо утеплённое основание;
• использовать водяной тёплый пол;
• отказаться от холодного подполья;
• получить ровное основание первого этажа;
• объединить фундамент и часть инженерных решений;
• уменьшить количество отдельных конструктивных слоёв пола.

При сложном рельефе, необходимости подвала, неопределённой планировке или специфических грунтовых условиях преимущества могут уменьшаться.

Когда стоит сравнить УШП с другими фундаментами

Само наличие хорошей теплоизоляции не делает эту конструкцию лучшим решением для каждого частного дома.

Сравнение с другими вариантами особенно важно, если участок имеет заметный уклон, дом предусматривает подвал, грунты обладают низкой несущей способностью или требуется свободный доступ к большому количеству инженерных коммуникаций.

Альтернативами в зависимости от условий могут быть другие разновидности плитных, ленточных или свайных фундаментов. Правильный выбор определяется не популярностью технологии, а сочетанием характеристик здания и участка.

Главное о шведской плите

Шведская плита — это утеплённый железобетонный фундамент, объединяющий несущую конструкцию, теплоизоляцию, основание пола и часть инженерных систем дома. Нередко непосредственно в плиту закладывают трубы водяного напольного отопления.

Её сильные стороны связаны с хорошей теплоизоляцией основания, большой площадью опирания и возможностью создать единый конструктивный комплекс без подвала и холодного подполья. Одновременно такой фундамент требует точного проекта и заранее определённого расположения коммуникаций.

УШП лучше всего рассматривать не как отдельную плиту определённой формы, а как комплексную систему основания дома. Её пригодность зависит от грунта, нагрузок, рельефа, планировки, инженерных решений и режима эксплуатации здания.
