Тепловые мосты в зоне потолочных балок: почему возникают теплопотери и как оценить качество утепления

Потолочное перекрытие отделяет жилое помещение от холодного чердака или другой зоны с заметно отличающейся температурой. От качества его теплоизоляции зависит не только расход энергии на отопление, но и состояние отделки, деревянных конструкций и самого утеплителя. Особого внимания требуют потолочные балки. Они проходят через слой теплоизоляции, образуют многочисленные примыкания и могут создавать участки, где сопротивление теплопередаче отличается от соседних зон.

Проблема редко сводится к самой балке как к отдельному элементу. Намного чаще теплопотери возникают из-за совокупности факторов: неоднородности слоя утеплителя, щелей, неплотных примыканий, движения воздуха через конструкцию, накопления влаги или нарушения непрерывности теплоизоляционного контура. В результате перекрытие, которое визуально выглядит хорошо утепленным, может иметь локальные холодные зоны.

Почему потолочные балки требуют отдельного внимания

В перекрытии с балками теплоизоляционный слой неоднороден. Часть площади занимает утеплитель, часть — древесина или другой конструкционный материал. Их теплотехнические свойства отличаются, поэтому поток тепла распределяется по перекрытию неравномерно.

Деревянная балка сама по себе проводит тепло иначе, чем большинство распространенных волокнистых утеплителей. При этом она обычно не является единственной причиной повышенных теплопотерь. Более значительными могут оказаться участки по ее краям, где материал утепления прилегает недостаточно плотно.

Типичная зона вокруг балки включает сразу несколько потенциально уязвимых мест:

• границу между древесиной и теплоизоляционным материалом;
• стыки отдельных фрагментов утеплителя;
• пересечения с перегородками и стенами;
• участки возле карниза или наружной стены;
• проходы коммуникаций через перекрытие;
• места изменения толщины теплоизоляционного слоя.

Каждая такая неоднородность влияет на движение тепла и воздуха. Чем больше подобных участков, тем сильнее итоговый эффект на площади всего потолка.

Что называют тепловым мостом

Тепловым мостом называют участок ограждающей конструкции, через который тепло передается интенсивнее, чем через окружающие его области. Причиной может быть материал с большей теплопроводностью, геометрия узла или нарушение непрерывности теплоизоляции.

В балочном перекрытии возможны линейные тепловые мосты, проходящие вдоль конструктивных элементов. Помимо них встречаются небольшие локальные зоны возле креплений, стыков и технологических проходов.

Характерная особенность такого дефекта заключается в том, что его последствия могут быть заметны на внутренней поверхности помещения. При холодной погоде температура отдельных участков потолка становится ниже, чем температура соседней площади.

Сам по себе небольшой температурный перепад еще не означает серьезной неисправности. Важно сочетание признаков: выраженное охлаждение, движение воздуха, влажные пятна, изменение состояния отделки или повторяющийся конденсат.

Почему одного заполнения пространства между балками бывает недостаточно

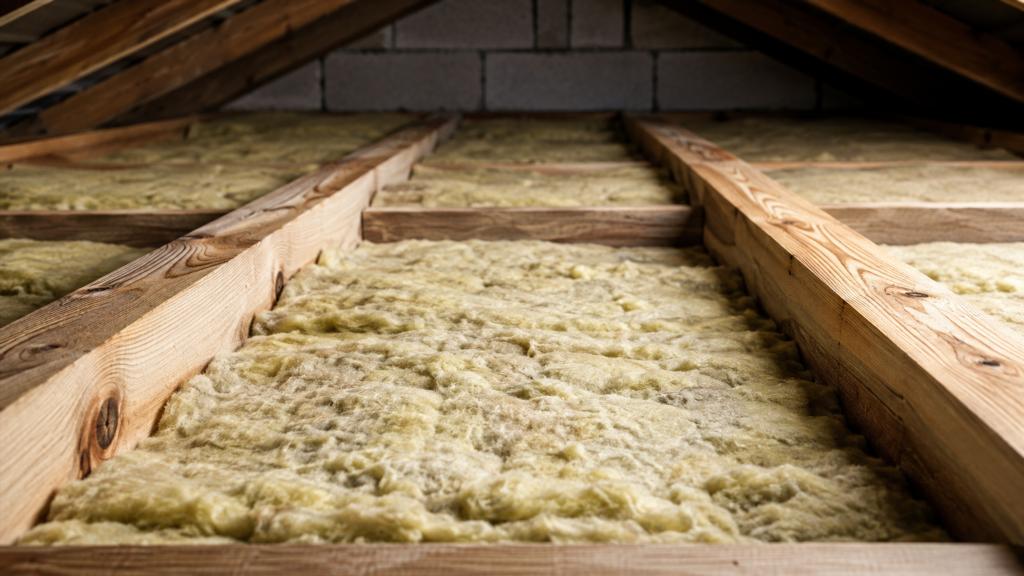

Распространенная конструкция перекрытия предполагает размещение утеплителя в промежутках между балками. Такой подход позволяет заполнить значительную часть площади теплоизоляционным материалом, но балки остаются элементами, прерывающими однородный слой.

Особенно заметной становится проблема, если теплоизоляция заканчивается на уровне балок и не образует дополнительной непрерывной прослойки. Тогда конструкция представляет собой чередование участков с разными теплотехническими характеристиками.

Есть и другая причина: материал между балками может фактически занимать не весь доступный объем. Небольшие промежутки возле древесины визуально почти незаметны, однако через них способен перемещаться воздух.

Чем опасны узкие щели

Воздушный промежуток не всегда работает как полезная теплоизоляция. Его свойства зависят от размеров, положения и наличия движения воздуха. Если через щель проходит поток из помещения в холодную часть конструкции, теплопотери способны заметно увеличиваться.

Волокнистые утеплители эффективно работают при сохранении своей структуры и отсутствии неконтролируемого продувания. Зазор вдоль балки нарушает это условие.

Особенно неблагоприятны протяженные щели, соединяющие теплую и холодную зоны. Даже небольшая по ширине полость может иметь существенное влияние, если она проходит на значительное расстояние.

Воздухопроницаемость и теплопотери — не одно и то же

При оценке утепления полезно разделять два процесса: передачу тепла через материалы и перенос тепла движущимся воздухом.

Теплопроводность связана со свойствами древесины, утеплителя, облицовки и остальных слоев перекрытия. Воздухопроницаемость возникает там, где конструкция имеет негерметичные стыки или проходы.

Из-за этого потолок может иметь достаточный объем теплоизоляционного материала, но все равно ощущаться холодным в отдельных местах. Причина может находиться не в недостатке утеплителя, а в движении воздуха через узлы.

Наиболее чувствительными оказываются:

• примыкания потолка к наружным стенам;
• места выхода инженерных коммуникаций;
• соединения отдельных полотен изоляционных слоев;
• зоны возле люка на чердак;
• стыки материалов вокруг балок.

Устранение только одного вида проблемы не всегда дает ожидаемый результат. Увеличение объема утеплителя не компенсирует выраженную негерметичность, а герметичная конструкция с недостаточной теплозащитой все равно будет терять тепло через материалы.

Как влага меняет работу утепленного перекрытия

Температура и влажность внутри потолочного перекрытия тесно связаны. Теплый воздух помещения содержит водяной пар. При его перемещении в сторону холодной части конструкции температура снижается, а условия для образования конденсата могут меняться.

Влага особенно нежелательна для многих пористых теплоизоляционных материалов. При увлажнении их характеристики могут ухудшаться, а длительное присутствие воды создает неблагоприятные условия для деревянных элементов.

Почему зона балки может стать проблемной

Балка представляет собой границу между материалами с различными свойствами. В этом месте меняется характер передачи тепла, а при наличии неплотностей возможно перемещение воздуха.

Локальное охлаждение повышает вероятность того, что поверхность в определенной точке окажется заметно холоднее соседних участков. Если одновременно присутствует высокая влажность, повышается риск образования конденсата.

На состояние конструкции могут указывать:

• устойчивые темные или влажные пятна;
• запах сырости;
• изменение цвета древесины;
• следы влаги на отделочных материалах;
• локальное отслаивание покрытия;
• заметная разница температуры разных участков потолка.

Такие признаки нельзя автоматически связывать только с плохим утеплением. Причиной может быть протечка кровли, неисправность коммуникаций, недостаточный воздухообмен или сочетание нескольких факторов.

Холодный чердак и особенности балочного перекрытия

При наличии холодного чердака основным тепловым барьером обычно выступает именно чердачное перекрытие. Разница температуры между жилым помещением и чердачным пространством в холодный период может быть значительной, поэтому любые неоднородности слоя становятся заметнее.

Зона возле наружных стен часто оказывается сложнее центральной части перекрытия. Здесь сходятся несколько элементов: стена, балки, теплоизоляция, конструкция крыши и пространство возле карниза.

Именно такие переходные зоны сложнее сделать однородными. Утеплитель может менять форму или толщину, а ограниченное пространство затрудняет равномерное заполнение всей площади.

При оценке состояния чердачного перекрытия имеет смысл воспринимать его не как набор отдельных ячеек между балками, а как единый тепловой контур. Слабое место в одном протяженном узле способно влиять на комфорт даже при хорошем состоянии большей части площади.

Сплошной теплоизоляционный слой и перекрестное расположение материалов

Один из общих принципов уменьшения влияния конструктивных тепловых мостов заключается в повышении непрерывности теплоизоляционной оболочки.

Если теплоизоляция располагается только между балками, сами балки остаются частью ограждающей конструкции с отличающимися теплотехническими свойствами. Дополнительный непрерывный слой способен уменьшать влияние такой неоднородности.

Речь идет не о конкретной монтажной схеме, а о принципе: чем меньше разрывов имеет теплоизоляционный контур, тем равномернее обычно распределяется температура по поверхности перекрытия.

При этом увеличение числа слоев само по себе не гарантирует хорошего результата. Значение имеют состояние материалов, влажностный режим, совместимость элементов конструкции и отсутствие неконтролируемых воздушных путей.

Как свойства утеплителя влияют на зону балок

Различные теплоизоляционные материалы ведут себя возле деревянных конструкций неодинаково. Одни легко подстраиваются под небольшие неровности, другие требуют очень точного соответствия формы элемента имеющемуся пространству.

Для балочного перекрытия важны несколько характеристик материала.

Способность сохранять форму

Если утеплитель со временем заметно проседает или меняет геометрию, возле балки могут образоваться пустоты. Особенно чувствительны к этому вертикальные и наклонные участки примыканий.

Упругость

Материал, способный компенсировать небольшие отклонения геометрии, может плотнее контактировать с неровной древесиной. Однако чрезмерное сжатие некоторых утеплителей также способно изменять их рабочие свойства.

Влагостойкость

Материалы различаются по поведению при контакте с водяным паром и жидкой влагой. Важно учитывать не только свойства самого утеплителя, но и способность всей конструкции безопасно отводить или ограничивать поступление влаги.

Воздухопроницаемость

Пористый утеплитель и воздухонепроницаемый слой выполняют разные задачи. Нельзя считать, что один материал автоматически заменяет все остальные элементы конструкции.

Какие ошибки чаще всего ухудшают результат

Проблемы с теплоизоляцией потолочных балок нередко возникают не из-за выбранного типа утеплителя, а из-за нарушения целостности всей системы.

К характерным ошибкам относятся:

• пустоты между утеплителем и боковой поверхностью балки;
• разрывы теплоизоляции возле стен;
• смещение или деформация материала;
• негерметичные проходы коммуникаций;
• отсутствие внимания к участкам сложной геометрии;
• увлажнение теплоизоляционного слоя;
• попытка компенсировать воздушные утечки только увеличением толщины утеплителя;
• игнорирование состояния самой древесины.

Еще одна проблема — оценка конструкции только по видимой верхней поверхности. Утеплитель может выглядеть ровным, хотя под ним остаются полости, неплотные стыки или поврежденные участки.

Почему состояние самой балки имеет значение

Теплоизоляционные работы не существуют отдельно от несущей конструкции. Балка должна сохранять свои механические свойства и находиться в приемлемом влажностном состоянии.

Длительное увлажнение древесины может приводить к биологическому поражению и изменению ее структуры. Закрытие уже проблемного элемента дополнительными слоями затрудняет последующую оценку состояния.

Насторожить могут выраженное потемнение древесины, локальное размягчение, следы длительного намокания, необычный запах или видимые повреждения. Такие признаки требуют оценки причины, а не только попытки улучшить теплозащиту.

Как обнаруживаются проблемные зоны

Некоторые дефекты теплоизоляции проявляются только в холодный период, когда разница температур между помещением и чердаком достаточно велика.

Наиболее информативно сравнение одинаковых участков конструкции. Если вдоль одной балки регулярно появляется более холодная полоса, а соседние зоны остаются равномерно теплыми, это указывает на неоднородность теплопередачи.

Тепловизионное обследование может визуально показать распределение температуры, однако изображение необходимо правильно интерпретировать. Холодная область не всегда непосредственно указывает на отсутствие утеплителя. На результат влияют наружная температура, отопление, движение воздуха, влажность, солнечный нагрев и особенности поверхности.

Полезную информацию дает сочетание нескольких наблюдений: температурного рисунка, состояния материалов, наличия сквозняков и признаков влажности.

Почему края перекрытия часто холоднее центра

Центральная часть потолочного перекрытия обычно имеет сравнительно простую геометрию. Возле наружных стен конструкция становится сложнее. Здесь балка может входить в опорную зону, а теплоизоляционный контур пересекается с утеплением стены.

Если между этими участками нет непрерывной связи, появляется холодная полоса вдоль периметра помещения. Иногда она ошибочно воспринимается как недостаток утепления всей площади потолка.

Периферийные участки также могут сильнее зависеть от движения воздуха в чердачном пространстве. Это повышает значение ветрозащиты теплоизоляционного материала там, где она предусмотрена конструкцией.

Что отличает качественно утепленный балочный потолок

Надежность теплоизоляции определяется не только количеством материала. Хорошо работающая конструкция отличается равномерностью и непрерывностью.

Для нее характерны:

• отсутствие крупных пустот и протяженных щелей;
• равномерное состояние теплоизоляции;
• согласованная работа утепляющего и воздухонепроницаемого контуров;
• отсутствие устойчивых следов увлажнения;
• сохранность деревянных элементов;
• корректное устройство сложных примыканий;
• отсутствие выраженных локальных холодных зон.

Большое значение имеет стабильность этих характеристик во времени. Даже изначально ровный теплоизоляционный слой может потерять эффективность после намокания, смещения или изменения геометрии отдельных элементов.

Когда проблема связана не с балкой

Холодная полоса на потолке нередко совпадает с расположением балки, но такая связь не всегда означает, что причина находится непосредственно в древесине.

Схожую картину могут создавать воздушные утечки, разрывы утеплителя, металлические крепежные элементы, изменение толщины конструкции или особенности внутренней отделки.

Влага также способна создавать ложное впечатление чисто теплотехнической проблемы. Если участок периодически намокает сверху, характеристики утеплителя ухудшаются, а потолок становится холоднее. В такой ситуации увеличение теплоизоляционного слоя без устранения источника влаги не решает основную причину.

Какие вопросы полезно уточнить при оценке перекрытия

Для понимания состояния потолочных балок и утепления важна общая конструкция перекрытия, а не один отдельно взятый материал.

Полезно выяснить:

• что находится над перекрытием — холодный чердак или отапливаемое помещение;
• насколько равномерно распределен теплоизоляционный слой;
• есть ли непрерывные холодные полосы вдоль балок;
• наблюдаются ли следы влаги;
• присутствуют ли заметные воздушные утечки;
• в каком состоянии находится древесина;
• как выполнены примыкания возле наружных стен;
• имеются ли проходы коммуникаций через перекрытие;
• не изменилось ли положение утеплителя со временем.

Такая оценка помогает отличить локальный недостаток от системной проблемы всего перекрытия.

Утепление балки нужно рассматривать как часть единого контура

Потолочная балка одновременно является несущим элементом и частью ограждающей конструкции. Из-за этого ее нельзя рассматривать отдельно от утеплителя, воздушной герметичности, влажностного режима и примыкающих стен.

Наиболее заметные теплопотери возникают там, где нарушается непрерывность системы: появляются щели, пустоты, участки увлажнения или резкие изменения структуры перекрытия.

Качественная теплозащита определяется не попыткой изолировать каждую балку как самостоятельный объект, а равномерностью всего потолочного перекрытия. Чем меньше протяженных неоднородностей и неконтролируемых путей движения воздуха, тем стабильнее температура внутренней поверхности и тем ниже вероятность появления холодных полос, конденсата и связанных с влажностью повреждений.

Особенно внимательно стоит относиться к краям перекрытия, примыканиям, участкам сложной геометрии и состоянию теплоизоляции после длительной эксплуатации. Именно эти зоны чаще показывают, насколько хорошо вся конструкция работает как единая теплозащитная оболочка.
